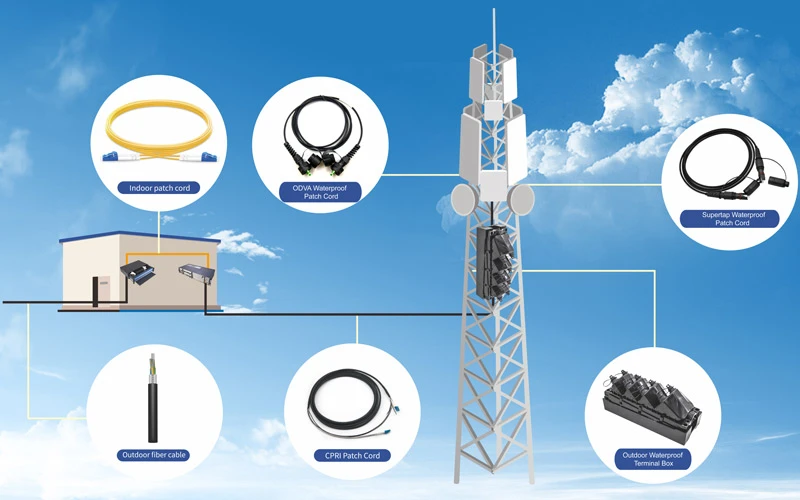

Is éard atá i gcábla paiste snáithíní lasmuigh le haghaidh FTTA (Snáithín go dtí an Antenna) cóimeáil snáthoptaice garbh, aimsirdhíonach a nascann aonaid bonnbhanda (BBUanna) ag leibhéal na talún le haonaid raidió iargúlta (RRUanna) atá suite ar na túir cille. Úsáideann na cáblaí seo nascóirí uiscedhíonacha rátáilte IP67 - de ghnáth PDLC, ODVA, NSN Boot, nó FullAXS - agus tógtar iad le seaicéid UV-resistant LSZH nó TPU chun maireachtáil ar feadh blianta de nochtadh lasmuigh. Má tá tú ag imscaradh stáisiúin bonn 4G LTE nó 5G, is é an cábla paiste FTTA lasmuigh a roghnaíonn tú a chinneann go díreach iontaofacht naisc, cáilíocht na comhartha, agus cé chomh minic is a chaithfidh do chriú an túr a dhreapadh ar ais.
An Fáth ar Tháinig FTTA in ionad Coax - agus Cén Fáth is mó atá le rá ag Cábla Paiste
Ní raibh an t-aistriú ó fhriothálacha comhaiseacha go dtí ailtireacht FTTA bunaithe ar shnáithín roghnach. Cuireadh iachall air le fisic. Cailleann cáblaí comhaiseacha traidisiúnta idir foscadh bunstáisiúin agus a aeróg cumhacht suntasach comhartha RF thar achar, agus is gnách go mbíonn an rith praiticiúil teoranta do thart ar 100 méadar. Iompraíonn cábla snáthoptaice comharthaí 10 go 20 ciliméadar le caillteanas diomaibhseach. I leagan amach FTTA, suíonn an RRU in aice leis an aeróg agus láimhseálann sé tiontú digiteach go hanalógach ar-suíomh. Is é an sreabhadh snáithín ón talamh go barr an túir an nasc tosaigh, agus is é an cábla paiste lasmuigh an pointe cúplála deiridh - an t-aon chomhpháirt a fhaigheann plugáilte, díphlugáilte, síonchaite, agus béim níos mó ná aon phíosa eile den chosán snáithíní.
Sin é an fáth, ó thaobh déantúsaíochta agus soláthair, gineann cáblaí paiste FTTA lasmuigh níos mó fiosrúchán RMA ná beagnach aon táirge snáithíní éighníomhacha eile. Is annamh a theipeann ar an gcábla féin. Is é an rud a theipeann ná séala an chónascaire, sláine an armúr ag pointe strus, nó an endface - beagnach i gcónaí toisc go raibh an cábla mícheart sonraithe don chomhshaol, nó gur suiteáladh an cábla ceart mícheart.
Cad a Dhéanann Cábla FTTA Lasmuigh difriúil ó Chorda Paiste Caighdeánach
Ní mhairfeadh geansaí déphléacsacha caighdeánach LC laistigh go-LC ar feadh míosa ar aghaidh túir. Is iad na difríochtaí struchtúracha, ní cosmaideacha.
Is gnách go mbíonn corp an chábla i gcomhthionól ceart FTTA lasmuigh de chineál tógála 5.0 mm nó 7.0 mm GYFJH -: dhá chroíshnáithín mód singil (G.657.A1 nó G.657.A2 bend -snáithín neamhíogair) timpeallaithe ag brúite snátha aramid nó baill neart aramid, armán cruach seaicéid agus baill fhriotaíochta aramid cruach, feadán snáithín seachtrach; TPU. Comhlíonann LSZH riachtanais lasair teileachumarsáide gan múch tocsaineach a scaoileadh. Tá TPU níos déine i gcoinne scríobadh agus flexiú arís agus arís eile - molaimid go ginearálta é le haghaidh suiteálacha ina bhfuil an cábla á stiúradh trí seoladáin daingean nó tarraingthe thart ar bhaill struchtúracha túir géara.
Ag gach ceann, tá tithíocht cónascaire uiscedhíonach faoi iamh anCónascaire snáthoptaice déphléacsacha LCcomhéadan. Comhcheanglaíonn an tithíocht le cuibheoir ceann toirte comhfhreagrach ar an RRU nó ar an mbosca acomhal, agus comhbhrúíonn an mheicníocht glasála gasket fáinne O- chun cosaint isteach IP67 a bhaint amach - a chiallaíonn deannach iomlán-docht agus friotaíocht le tumoideachas sealadach uisce suas le méadar amháin.
Na Ceithre Chórais Chónascaire a Thagfaidh Tú Leat I ndáiríre
Is é seo an chuid is mó ceannaitheoirí mícheart, mar sin is fiú am a chaitheamh ar. Níl nascóirí FTTA lasmuigh idirmhalartaithe. Má dhéantar an cineál mícheart a ordú ní féidir le do chábla cónascadh go fisiciúil leis an gcalafort ceann raidió - agus feicimid go dtarlaíonn sé seo níos minice ná mar is maith le haon duine sa tionscal a admháil.
PDLC (Brúigh-Tarraingt Duplex LC)is é an comhéadan ceannasach do ZTE, Huawei, agus sciar mór d'imscaradh domhanda. Suíonn péire caighdeánach déphléacsacha LC ferrule taobh istigh de shliogán miotail sorcóireach le coiléar glasála brú-tarraingthe. Tá an tsuiteáil simplí: ailínigh an eochairbhealach, brúigh go dtí go gcloíonn sé, lámh-déan an cnó seachtrach. Cloíonn tionóil PDLC le IEC 61754-20 agus maité siad le haon adapter LC caighdeánach nuair a bhaintear amach as an tithíocht lasmuigh. I gcás an chuid is mó de na tógálacha macra-chealla, cuireann PDLC an chothromaíocht is fearr ar chostais, ar am luaidhe, agus ar inseirbhísiúlacht réimse. Is é an cineál cónascaire a sheolaimid is minice é freisin.
ODVA (Cuibheoir Athraitheach Lasmuigh)Leanann IEC 61076-3-106 agus tá glactha go forleathan ag Nokia, Samsung, agus suíomhanna comhroinnte il-díoltóirí - go háirithe i Meiriceá Thuaidh agus san Eoraip áit a bhfuil idir-inoibritheacht tras-ardáin ina riachtanas soláthair. Tacaíonn ODVA le trí chomhéadan inmheánacha: déphléacsacha LC (ODVA-DLC), simplex SC (ODVA-SC), agus MPO il-snáithín (ODVA-MPO). Tá an tithíocht ciorclach séalaithe níos toirtiúla ná PDLC ach láimhseálann sé creathadh, ceo salainn, agus tástáil turrainge teirmeach go han-mhaith.
Tosaithe NSNis dearadh oidhreachta Nokia-: tosaithe rubair solúbtha thar nascóir déphléacsach LC caighdeánach le fáinne cúplála snáithithe. Tá sé níos éadroime agus níos dlúithe, rud a fhágann go bhfuil an-tóir ar chealla beaga ar an díon agus ar ritheanna hibrideacha laistigh / lasmuigh. Tá an trádáil-as fíor, áfach. Díghrádaíonn an séala tosaithe rubair níos tapúla faoi nochtadh UV marthanach i gcomparáid le tithíocht miotail iomlán. Maidir le láithreáin túir in aeráidí fásaigh nó trópaiceacha, is gnách go stiúraimid custaiméirí i dtreo PDLC nó ODVA ina ionad sin.
IomlánAXSForbraíodh go príomha le haghaidh ardáin Chóras Raidió Ericsson. Ceadaíonn an tithíocht bhrú dronuilleogach oibríocht láimhe amháin le lámhainní, agus cosnaíonn caipín deannaigh comhtháite an aghaidh deiridh idir naisc. Má tá tú ag obair ar thúr feistithe Ericsson-nó ar shuíomh comhroinnte RAN a chuimsíonn raidiónna Ericsson, is dócha go mbeidh FullAXS sonraithe sa lámhleabhar suiteála.
An botún ordaithe aonair is coitianta a fheicimid: seolann custaiméir RFQ le haghaidh "cáblaí paiste LC lasmuigh do FTTA" gan an córas cónascaire a shonrú. Is é sin cosúil le boinn a ordú gan an patrún bolt a shonrú. Deimhnigh i gcónaí an cineál poirt RRU - PDLC, ODVA, NSN, nó FullAXS - roimh lua nó ceannach.
Sonraíochtaí a Scarann Cábla Maith ó Chábla Fadhb
- Cineál snáithín:G.657.A1 mód singil-an caighdeán. Ceadaíonn G.657.A2 cora níos déine (íosmhéid ga 7.5 mm vs. 10 mm) agus is fiú é a shonrú le haghaidh túir theoranta-iata barr.
- Trastomhas seachtrach cábla:5.0 mm i gcás raonta níos giorra, nach bhfuil chomh nochta nuair atá tábhacht le solúbthacht. 7.0 mm i gcás tarraingtí túir ingearacha níos mó ná 30 méadar - níl an corrlach teanntachta breise roghnach ag na faid sin.
- Neart teanntachta:500 N íostéarma-ghearrthéarmach. Measaimid ár gcomhthionóil ag 600 N, rud a chuireann spás cloiginn bríoch ar fáil le linn tarraingt túir nuair a thagann meáchan cábla agus ualach gaoithe le chéile.
- Friotaíocht crush:Tá 1000 N/100 mm fíneáil do seoladán cosanta. Maidir le cáblaí atá ceangailte go díreach le cruach túir, sonraigh 2000 N/100 mm - ag titim oighir, uirlisí, agus céim thimpiste-ar aghaidh le linn cothabhála is fíor-ghuaiseacha iad go léir.
- Caillteanas isteach:Ba chóir go mbeadh an tionól críochnaithe lena n-áirítear an dá chónaisc thomhas faoi bhun 0.3 dB in aghaidh an péire cúpláilte. Áiríonn gach cábla a sheolaimid tuarascáil tástála monarchan aonair chun é seo a fhíorú.
- Teocht oibriúcháin:Is é -40 céim go dtí +70 céim an bhunlíne. Ba cheart go sonródh suíomhanna fásaigh nó meánchiorcail +85 tionóil rátáilte céime.
- Rátáil IP:Is é IP67 urlár an tionscail. Tá IP68 inmholta d'iontrálacha boghtaí leibhéal na talún nó túir chósta ina mbíonn spraeáil salainn agus teagmháil fhada taise mar ghnáthamh.
Nóta amháin ar shonraíochtaí a thugtar faoi deara go minic: ábhar an fheadáin armúrtha. Coinníonn armúr cruach dhosmálta a sláine i dtimpeallachtaí cósta, ard-taise agus tionsclaíochta. Tá armúr cruach carbóin plátáilte since níos saoire ach féadann sé creimeadh laistigh de dhá nó trí bliana in aer ualaithe. Má tá tú ag imscaradh in aice le cósta nó i-chrios tionscail throm, cuir ceist go sonrach ar do sholáthraí cén t-ábhar armúrtha a úsáidtear.
Botúin Suiteála a Ghinfidh an Líon is mó Tuairisceán Réimse
Rianaimid éilimh bharánta agus sonraí RMA ar fud ár líne táirge FTTA lasmuigh. Is trí phatrún teipe atá formhór na dtuairisceán - agus ní lochtanna déantúsaíochta aon cheann acu.
Aghaidheanna deiridh éillithe ag cúpláil tosaigh.Is féidir le cáithnín deannaigh amháin ar bharr ferrule an LC caillteanas ionsáite a ardú 0.5 dB nó níos mó. Ar ardán túr gaofar, tuirlingíonn smionagar ar aghaidh deiridh nochta laistigh de soicindí. Tá an deisiúchán simplí ach ní-soshannta: glan gach aghaidh deiridh le ceann-cliceáil glantóir nó lint-scribeáil IPA saor in aisce díreach roimh cúpláil, agus coinnigh caipíní deannaigh ar siúl go dtí an nóiméad deiridh. Chuirfeadh sé seo amháin deireadh le thart ar an tríú cuid de na gearáin "ardchaillteanas" a fhaighimid.
Sáruithe ar ga Bend le linn ródú cábla.Uaireanta déanann suiteálaithe coranna géara 90 céim chun cábla a chur timpeall ar na baill struchtúracha nó isteach i imfháluithe. Ní fhéadfaidh an caillteanas macrobend mar thoradh air seo a bheith le feiceáil ar rian OTDR láithreach, ach téann sé in olcas de réir mar a thuilleann timthriall teochta an sciath snáithíneach sna míonna ina dhiaidh sin. Le haghaidh cábla FTTA 7.0 mm, coinnigh ar a laghad ga lúbtha statach 70 mm (10 × cábla OD) agus ga Bend dinimiciúil 140 mm le linn tarraingt.
Tacaíocht cábla neamhleor ar an túr.Feidhmíonn raonta cábla gan tacaíocht idir pointí ceangail mar sheolta gaoithe. Díríonn an strus meicniúil timthriallach ag anpointe foirceanta cónascaire, scáineadh tuirse a luathú sa fheadán armúrtha. Daingnigh cáblaí go cruach túir ag baint úsáide as naisc cruach dhosmálta rátáil UV ag eatraimh nach mó ná aon mhéadar. Ar shuímh ar dhíon, téigh tríd an seoladán aimsirdhíonach nuair is féidir.
Conas an Seicheamh Cinnidh - Chábla Paiste Ceart Allamuigh FTTA a Roghnú
Seachas seicliosta cineálach, seo é an t-ordú cinnidh iarbhír a sheachnaíonn na hearráidí sonraíochta is coitianta:
Céim 1: Aithnigh an calafort cónascaire RRU.Seiceáil an mbileog trealaimh nó an treoir suiteála. Tugann sé seo an cineál cónascaire - PDLC, ODVA, NSN Boot, nó FullAXS duit. Ná glac leis bunaithe ar bhranda an díoltóra amháin; sonraíonn roinnt oibreoirí nascóirí neamh-réamhshocraithe ina gcaighdeáin imlonnaithe.
Céim 2: Tomhais an chonair ródaithe, ní hamháin an t-achar líne díreach.Ní chiallaíonn túr 60 méadar cábla 60 méadar. Tabhair cuntas ar ritheanna cothrománacha taobh istigh den fhoscadh, an cosán feadh aghaidh an túir lena n-áirítear malairt slí timpeall bacainní, agus lúb seirbhíse 1 go 2 mhéadar ag deireadh an RRU. Ordaigh an fad saincheaptha cruinn - cruthaíonn cornaí farasbairr caillteanas isteach gan ghá agus gabhann siad gaoth.
Céim 3: Trastomhas cábla a mheaitseáil leis an timpeallacht mheicniúil.Ritheann 5.0 mm le haghaidh raonta cosanta nó gearra. 7.0 mm le haghaidh túr nochta-aghaidheanna thar 30 méadar nuair is fachtóir é ualach teanntachta le linn na suiteála.
Céim 4: Deimhnigh coinníollacha comhshaoil.Cósta nó tionsclaíochta? Sonraigh armúr cruach dhosmálta agus IP68. Túr caighdeánach intíre? Is leor armúr plátáilte since agus IP67 de ghnáth. Raon teochta mhór? Fíoraigh an seaicéad agus na hábhair séala cónascaire a rátáil dá réir sin.
Céim 5: Iarr sampla le tuarascáil tástála roimh ordú toirte.Tomhais an caillteanas ionsáite ar-suíomh le do threalamh féin. Iniúchadh a dhéanamh ar anadapter snáthoptaicecomhéadan cúplála le haghaidh comhlárnachta agus céimseata aghaidh aghaidh. Ní soláthraí atá uait ar rolladh amach túr 500-cábla é soláthraí a chuireann i gcoinne sampla tástála a sheoladh.

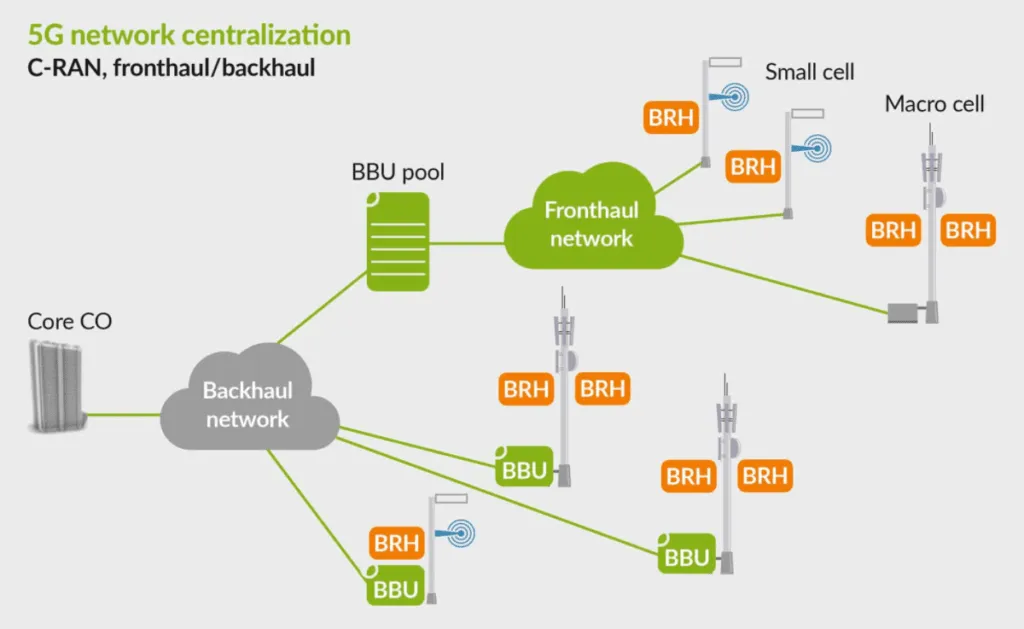

Fronthaul 5G agus Cad a chiallaíonn sé le haghaidh Roghnú Cábla
Níl 5G NR agus an caighdeán 5G atá ag teacht chun cinn- ag athrú fisic bhunúsach cáblaí paiste FTTA lasmuigh, ach tá siad ag athrú an scála. Tá níos mó péirí snáithíní in aghaidh na hearnála ag teastáil ó eagair ollmhóra antenna MIMO le cumraíochtaí 32T32R nó 64T64R ná raidiónna oidhreachta 2T2R. Tá ocht nó dhá cheann déag de chalafoirt shnáithíneacha ag teastáil ó roinnt aonad aeróige gníomhach anois, rud a chothaíonn éileamh ar chomhthionóil chomhairimh nóScoilteoir snáthoptaice PLCdáileadh ag bonn an túir.
Tá dlúsú na gceall beag - go háirithe i speictream C-Banda agus mmWave - ag iolrú críochphointí freisin. D'fhéadfadh imscaradh dlúth uirbeach idir 50 agus 100 nód cille beaga a shuiteáil in aghaidh an chiliméadair chearnaigh, agus cábla paiste déphléacsacha lasmuigh réamhfhoirceanta ag teastáil ó gach ceann díobh. Ag an toirt sin, beidh tionóil-agus{-seinm le sonraí tástála fíoraithe ón monarcha-riachtanach chun an t-imscaradh a choinneáil ar an sceideal.
Tá suim ag méadú freisin i gcáblaí hibrideacha FTTA/PTTA a chomhcheanglaíonn seoltóirí cumhachta snáithíní agus DC in aon seaicéad amháin, rud a laghdóidh líon iomlán na gcáblaí ar an túr. Is fiú iad seo a mheas le haghaidh tógála nua - ach teastaíonn fíorú comhoiriúnachta cúramach uathu leis an ionchur cumhachta ceann raidió agus leis an gcomhéadan snáithíneach, ionas nach bhfuil siad fós ina laghdú-athsholáthar do shnáithíní ar leith agus do ritheanna cumhachta ar gach láithreán.
Sa chás go gcomhlíonann an Cábla Paiste Lasmuigh an Chuid Eile de Do Chonair Snáithín

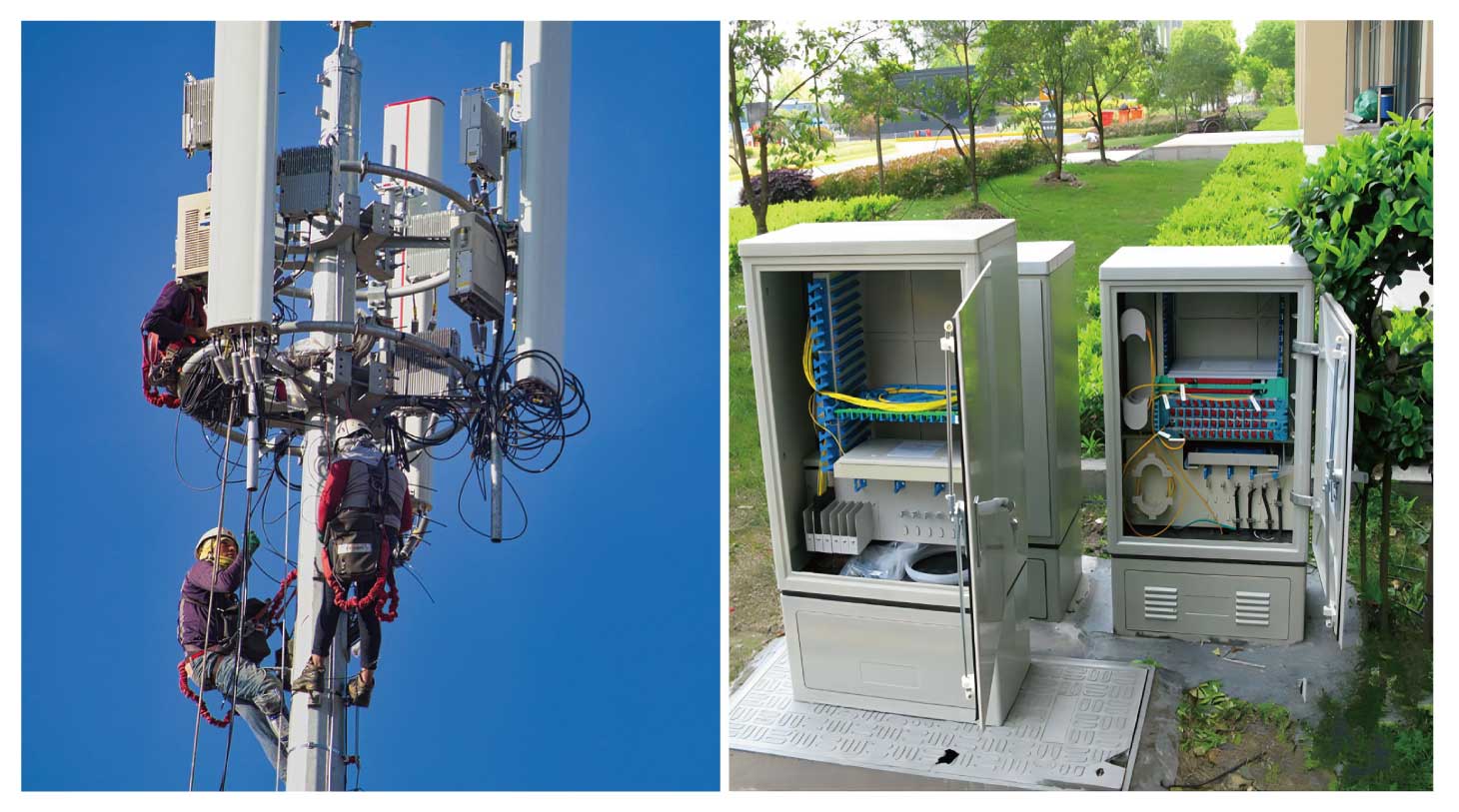

Ag bun an túir, is gnách go gcríochnaíonn cáblaí paiste FTTA lasmuigh taobh istigh de chosaint aimsirebosca teirminéil snáthoptaice- an pointe trasdula idir an corda paiste aghaidh túr agus an trunshnáithín laistigh a nascann ar ais leis an BBU. Glacann bosca teirminéil atá sainithe i gceart le calafoirt cónascaire uiscedhíonach ar an taobh amuigh agus cuibheoirí caighdeánacha LC nó SC ar an taobh istigh, le tráidirí splice agus faoiseamh brú don chábla stoc ag teacht isteach.
Do ghnáthshuíomh macra trí-earnála ina bhfuil dhá iompróir in aghaidh na hearnála, plean do sé chalafort déphléacsacha snáithíní ar a laghad. Sonraigh an bosca le spás cloiginn ar feadh ocht nó dhá cheann déag ionas nach mbeidh ort imfháluithe a mhalartú nuair a chuireann an t-oibreoir iompróir leis nó nuair a dhéanann sé uasghrádú ar raidió chun comhairimh níos airde. Is é IP65 an rátáil íosta don imfhálú féin; Is fearr IP68 ag leibhéal na talún i-réigiúin atá i mbaol tuilte.
Mód Aonair-Mód amháin vs. Ilmhód: Níl Díospóireacht ar bith ann do FTTA
Sonraíonn gach mórdhíoltóir trealaimh snáithín aonmhóid amháin le haghaidh seoladh tosaigh FTTA. Is iad na cúiseanna ná fad agus bandaleithead spás cloiginn. D'fhéadfadh go mbeadh 200 méadar i rith macra túr; is féidir le hailtireacht C-RAN le linnte BBU láraithe síneadh go roinnt ciliméadar. Láimhseálann snáithín aonmhód OS2 ag 1310 nm é seo ar fad le maolú faoi 0.35 dB/km. Ní féidir le Ilmhód. Is beag an difríocht costais in aghaidh an mhéadair idir cábla aonair mód agus cábla lasmuigh ilmhóid. Maidir le haon tógáil FTTA nua, is é modh aonair G.657.A1 an t-aon mholadh is fiú a dhéanamh.
Ceisteanna Coitianta
C: Cad é an Difríocht idir Cábla Paiste Snáithín Dhíon Agus Cábla Paiste FTTA Lasmuigh?
A: Úsáideann corda paiste snáthoptaice faoi dhíon seaicéad caighdeánach PVC nó LSZH agus nascóirí neamhshielded rátáilte do thimpeallachtaí rialaithe. Cuireann cábla paiste FTTA lasmuigh le seaicéadú resistant UV-, armúr cruach bíseach, baill teanntachta snátha aramid, agus clúdaigh cónascaire uiscedhíonach rátáil IP67 a innealtóireacht do -40 céim go +75 céim , báisteach díreach, luchtú gaoithe, agus blianta de nochtadh ultraivialait.
C: Conas a dhéanann Cónaisc PDLC Agus ODVA i gcomparáid le húsáid FTTA Allamuigh?
A: An dá bhaint amach IP67 ina saothraítear rónta comhshaoil agus teach comhéadain déphléacsacha LC ferrule caighdeánach go hinmheánach. Úsáideann PDLC brú sorcóireach-tarraingt blaosc miotail agus is é atá i gceannas ar imscaradh le raidiónna monaraithe Síneacha. Leanann ODVA IEC 61076-3-106 le dearadh ciorclach séalaithe a thacaíonn le leaganacha LC, SC, agus MPO, rud a fhágann go bhfuil sé níos ilúsáide do shuímh túir ildíoltóra. De ghnáth cosnaíonn ODVA beagán níos mó ach cuireann sí comhoiriúnacht tras-ardáin níos leithne ar fáil. Is é an tsonraíocht chalafoirt RRU a threoraíonn an rogha beagnach i gcónaí, ní rogha phearsanta.
C: Cén Rátáil IP a Ba Chóir Atá ag Cábla FTTA Lasmuigh?
A: Is é IP67 an caighdeán tionscail - cosaint iomlán deannaigh agus friotaíocht le tumoideachas sealadach uisce. Maidir le túir i gcriosanna tuilte, timpeallachtaí cósta le spraeála salainn, nó iontrálacha boghta faoi thalamh, soláthraíonn tionóil IP68 cosaint bhreise i gcoinne báite fada.
C: An féidir liom Cábla Paiste Snáithín Ilmhód a Úsáid Do 5G FTTA?
A: Ní mholtar. Sonraíonn na mórdhíoltóirí raidió 5G go léir snáithín mód amháin le haghaidh seoladh tosaigh CPRI agus eCPRI. Tacaíonn mód singil G.657.A1 leis na hachair níos faide a theastaíonn ó ailtireacht C-RAN agus cosnaíonn sé beagnach mar a chéile in aghaidh an mhéadair agus a chosnaíonn cábla ilmhóid lasmuigh.
C: Cén chaoi ar cheart dom Fad an chábla a shonrú le haghaidh Ordú FTTA?
A: Tomhais an cosán ródaithe iarbhír - airde an túir móide rith foscadh cothrománach chomh maith le malairt slí timpeall constaicí - agus cuir lúb seirbhíse 1 go 2 mhéadar ag deireadh an RRU. Tá faid saincheaptha caighdeánach sa tionscal. Seachain ró-fhad a ordú; cruthaíonn cábla barrachais coiled caillteanas neamhriachtanach agus gabhann sé gaoth ar aghaidh an túir.
