An Cinneadh i Nóiméad Amháin
I gcás an chuid is mó de na ODFanna caighdeánacha, boscaí foirceanta, agus íseal-go-mheán-splicing snáithín singil-, beidh an250um vs 900um pigtail snáithínba chóir go dtosódh cinneadh le 900µm. Tá sé níos éasca a láimhseáil timpeall an chónascaire agus an limistéar ródaithe. Nuair is fachtóir teorannaithe é dlús caiséid, mais{4}}dlús caiséad, nó spás ródaithe srianta, is é 250µm an pointe tosaigh is fearr de ghnáth.
Is rogha tógála meicniúil é trastomhas maoláin, ní grád optúil. Ní tháirgeann muiceoil snáithín 900µm go bunúsach caillteanas splice níos ísle ná muiceoil 250 µm, agus níl snáithín 250µm níos lú go optúil toisc go bhfuil sé níos tanaí.
Athraíonn sé sin ceist na hinnealtóireachta. In ionad fiafraí cén trastomhas a fheidhmíonn níos fearr, fiafraigh cén cur i láthair snáithíní a oireann don tráidire, sreabhadh oibre láimhseála, modh splice, agus cosaint mheicniúil atá ar fáil sa suiteáil.

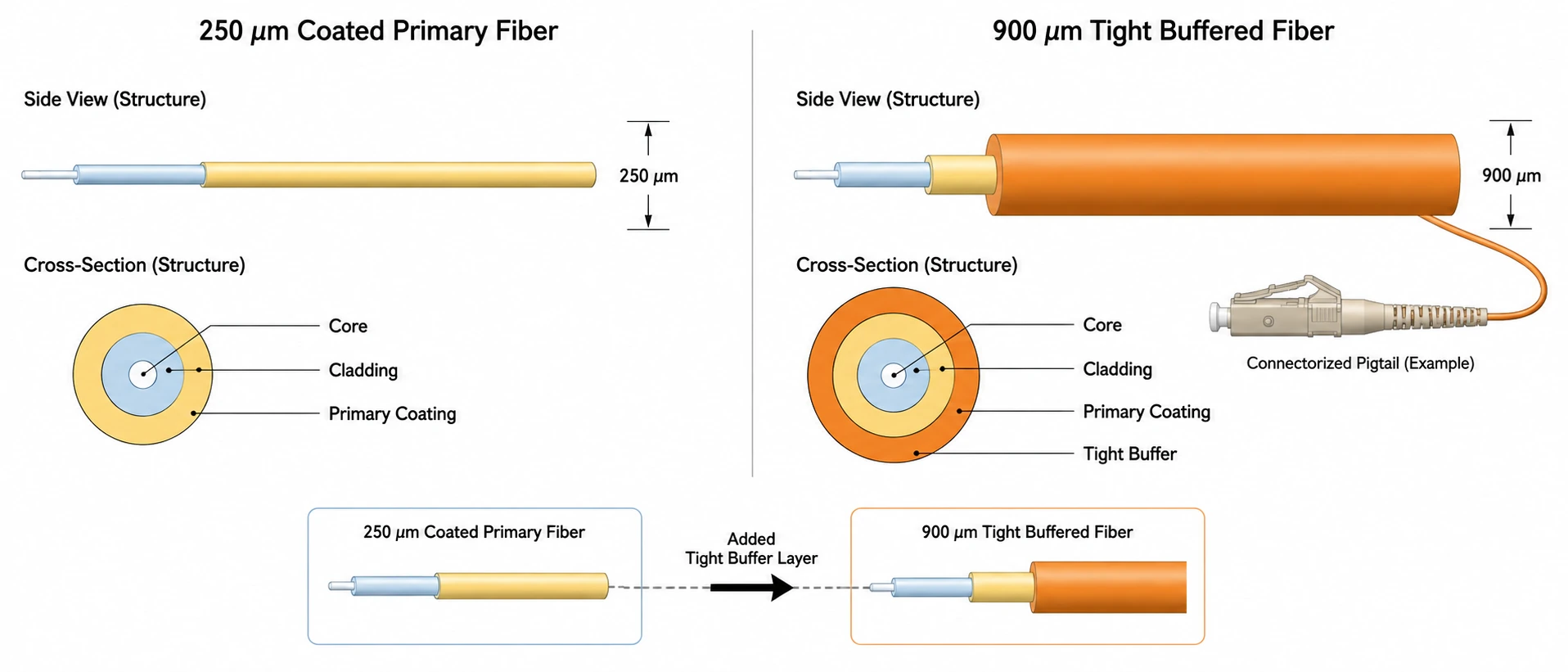

Cad a Thomhas 250µm agus 900µm I ndáiríre
Is féidir gnáthshnáithín mód singil teileachumarsáide a shimpliú mar:
Croílár ~9µm → cumhdach 125µm → ~250µm sciath príomhúil → maolán roghnach ~900µm
Tagraíonn an toise 250µm de ghnáth don snáithín optúil brataithe. Cuireann tógáil 900µm ciseal cosanta eile thart ar an snáithín brataithe sin. Is féidir an cineál snáithín céanna a bheith sa bhunsnáithín optúil fós.
Sin é an fáth an frása cuardaigh coitiantaFeadán scaoilte 250um vs maolán daingean 900umriachtanais cáilíochta. Is minic a aimsítear snáithín brataithe 250µm taobh istigh de cháblaí feadáin scaoilte, agus tá snáithín maolánach 900µm daingean coitianta i gcóimeálacha foirceanta laistigh. Ní shainíonn trastomhas amháin, áfach, tógáil iomlán an chábla.
250µm vs 900µm Sracfhéachaint ar Tógáil Muc
| Fachtóir innealtóireachta | 250µm pigtail snáithín | pigtail snáithín 900 µm |
|---|---|---|
| Gloine optúil | Is féidir an cineál snáithín SM/MM céanna a úsáid | Is féidir an cineál snáithín SM/MM céanna a úsáid |
| Trastomhas an chladaigh | 125µm de ghnáth | 125µm de ghnáth |
| Cur i láthair seachtrach | Snáithín brataithe bunscoile | Maolán breise timpeall snáithín brataithe |
| Láimhseáil | Níos íogair | Níos éasca a láimhseáil ina n-aonar |
| Cosaint mheicniúil | Braitheann sé níos mó ar thráidire/imfhálú | Cosaint níos fearr le linn ródú agus ullmhúcháin |
| Dlús tráidire | Níos airde | Íochtarach |
| Sreabhadh oibre stripping | Níos lú ábhar le baint | Ag brath go mór ar thógáil maoláin |
| Caiséad comhaireamh ard-snáithín | Go minic buntáiste | Is féidir leis toirt ródaithe neamhriachtanach a ithe |
| Sreabhadh oibre comhleá mais/ribín | Ailínithe níos fearr le go leor ailtireachtaí dlúth | De ghnáth níos lú tarraingteach |
| Foirceannadh caighdeánach ODF | Inúsáidte, ach ní mór cosaint a dhearadh i | De ghnáth an réamhshocrú praiticiúil |
Tá an difríocht gheoiméadrach amh níos mó ná mar a thugann na trastomhais le fios ar dtús. Más de réir trastomhais amháin a dhéantar comparáid idir dhá fhoirgníocht chiorclach, scála a n-achar trasghearrtha le cearnóg an trastomhais:
(900 / 250)² ≈ 12.96
Ní chiallaíonn sé sin go bhféadfaidh tráidire go díreach 13 huaire níos mó de shnáithíní 250 µm a shealbhú. Ídíonn muinchille splice, ceanglais lúbtha, lúba bhoga, coimeádáin, agus trasrianta snáithíní spás freisin. Míníonn an ríomh cén fáth go bhféadfadh tionchar a bheith i bhfad níos mó ar thráidire comhairimh ard ná mar a thugann na huimhreacha trastomhais amháin le fios má chuirtear codanna 900µm in ionad go leor rannóg ródaithe 250µm.
Ní Socraíonn Méid Maoláin Do Fheidhmíocht Optúil
Ní chinneann trastomhas maoláin caillteanas isteach. Le linn splicing comhleá, is é an comhéadan optúil ábhartha an snáithín gloine ullmhaithe. Baintear an sciath nó maolán as an réigiún splice sula ndéantar na snáithíní scoilte a ailíniú agus a chomhleádh.
Déanann an Fiber Optic Association cur síos go hiondúil ar chaillteanas comhleá mód amháin-0.1 dB nó níos lú. Is féidir le caillteanas níos airde fadhbanna cosúil le héilliú nó splice neamhfhoirfe a léiriú. Is saincheist cháilíochta splice é sin, ní fianaise go dtarchuireann maolán 900 µm solas níos fearr ná sciath 250 µm. (Cumann snáthoptaice)
Ná glac le "900µm le haghaidh caillteanas níos ísle" mar shonraíocht RFQ brí.
Ina áit sin, deimhnigh go bhfuil na snáithíní optúla atá á gceangail comhoiriúnach. Tá tábhacht i bhfad níos mó ag baint le cineál snáithíní agus, nuair is ábhartha, modh-tréithe réimse ná an trastomhas maolánach lasmuigh. Tá an comhthéacs ullmhúcháin níos leithne clúdaithe inártreoir modhanna foirceannadh cábla snáithín.

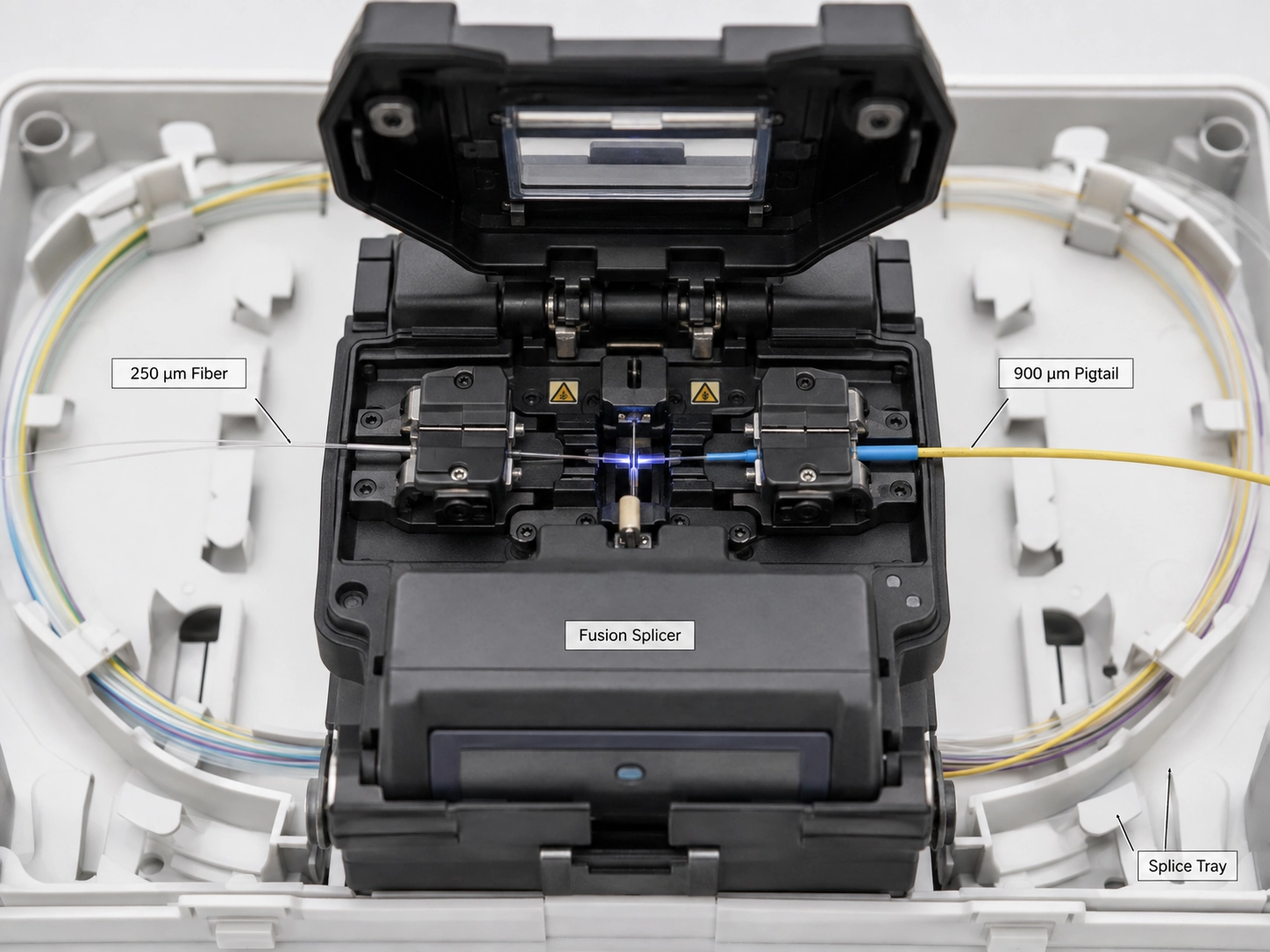

An Féidir Leat Snáithín 250µm Splice a Chomhleá go Pigtail 900µm?
Tá. A250um snáithín go 900um pigtailIs gnáth-ailtireacht é trasdul nuair a bhíonn na snáithíní optúla bunúsacha comhoiriúnach.
Níl an splicer comhleá ag táthú "ábhar 250 µm" go "ábhar 900 µm." Baintear an dá fhoirgneamh cosanta as an réigiún splice. Déantar an ghloine a ghlanadh agus a scoilteadh, tá na snáithíní ullmhaithe ailínithe agus comhleádh, agus tá an splice críochnaithe cosanta sula stóráiltear sa tráidire é.
Léiríonn FOA é seo go díreach le cábla gléasra 24-lasmuigh-ina bhfuil snáithíní 250 µm splicáilte d’earróga dathchódaithe 900µm le haghaidh foirceannadh. (Cumann snáthoptaice)
Is é an coinníoll fíor comhoiriúnacht optúil. Má tá módanna difriúla -réimse nó cúlscatter ag dhá shnáithín, féadann OTDR caillteanais dealraitheacha splice éagsúla a thaispeáint ag brath ar threo na tástála. Cuidíonn tomhas déthreorach leis an gcás sin a thréithriú i gceart. (Cumann snáthoptaice)
Mar sin níor cheart go ndiúltódh sonraíocht soláthair d’ailtireacht 250µm-go-900µm toisc go bhfuil difríocht idir na trastomhais lasmuigh.
Nuair is Fearr Innealtóireachta é Pigtail Snáithín 900µm
A Pigtail snáithín 900um le haghaidh splicing comhleáan pointe tosaigh praiticiúil i ngnáthbhosca ODF nó foircinn nuair a bhíonn spás ródaithe ar fáil agus nuair a láimhseálann teicneoirí snáithíní ina n-aonar.
Foirceannadh Caighdeánach ODF agus Telecom
I gcás foirceannadh LC in ODF, is gnách go soláthraíonn muiceoil 900µm cosaint indibhidiúil níos úsáidí ná cur i láthair 250µm nuair a bhíonn dóthain spáis ródaithe sa tráidire. Is é seo an t-iarratas praiticiúil taobh thiar depigtail snáithín LC le haghaidh ODFsonraíocht, seachas 900µm a roghnú mar go bhfuil sé níos tiús.
Tá teorainn thábhachtach ann. Níl maolán 900µm comhionann le corda paiste seaicéid 2.0 nó 3.0mm. Más rud é go bhfágann snáithín an tráidire cosanta agus go ndéanfar é a tharraingt arís agus arís eile, a cheangal, a athshuíomh, nó a nochtadh do láimhseáil trealaimh, é a bheith seaicithe go cuí nó téadra cosanta ar bhealach eile, an tsonraíocht is sábháilte.
Boscaí Foirceannta-comhaireamh íseal
Ag comhaireamh snáithíní measartha, de ghnáth ní hé an srian is mó a bhíonn i gceist le méid ródaithe a shábháil. Má sholáthraíonn an tráidire cosán cosanta cheana féin, is gnách go mbíonn an tsuiteáil agus an aithint níos déanaí níos éasca ag 900µm.
Stopann an réamhshocrú sin de bheith ag obair nuair a bhíonn an maolán breise ina chúis le trasnú snáithíní, stóráil leaca comhbhrúite, nó cur isteach ar an gclúdach tráidire. Ag an bpointe sin is athróg rialaithe í céimseata an imfhálaithe.
Nuair a Dhéanann Muca 250µm Níos Mó ciall
A pigtail snáithín 250umthiocfaidh chun bheith ina rogha níos láidre nuair a bhíonn dlús ródaithe an srian agus soláthraíonn an imfhálú féin an chosaint meicniúil riachtanach.

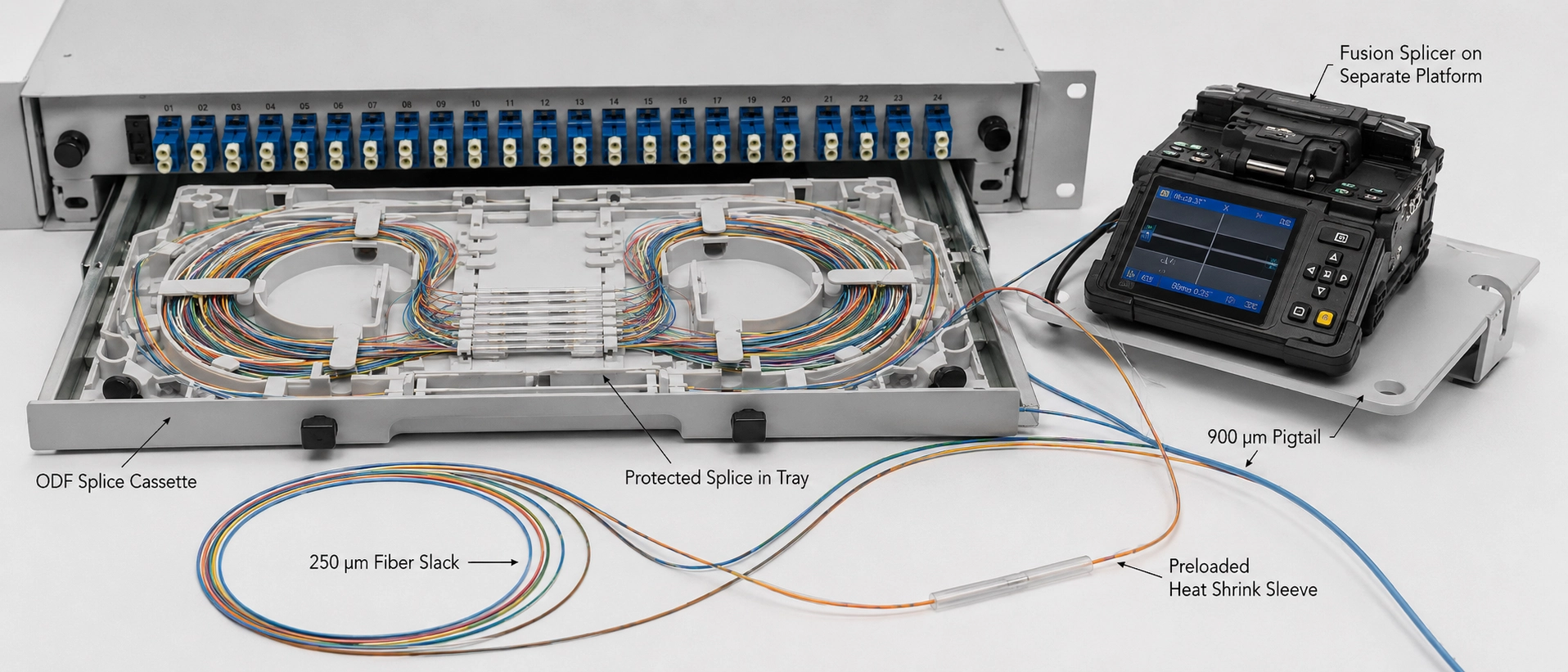

Caiséid Splice Ard-dlúis
I cosantapigtail snáithín le haghaidh caiséad splicedearadh, laghdaíonn ródú 250µm an toirt a bhíonn á n-áitiú ag snáithíní aonair agus fágann sé go bhfuil níos mó spáis thart ar shealbhóirí splice agus ar chosáin stórála bog.
Seo an áit a mbeidh an chomparáid gheoiméadrach 12.96 × úsáideach. Ní dhéanann sé acmhainn caiséad a thuar. Míníonn sé an fáth a n-éiríonn difríocht 650µm sa trastomhas tábhachtach nuair a dhéantar arís agus arís eile trasna go leor codanna aonair ródaithe.
Is é an coinníoll ná cosaint mheicniúil. Ba cheart go bhfanfadh snáithín brataithe 250µm taobh istigh de chonair bhainistíochta snáithíní rialaithe. Ní dhéantar ach fadhb dlúis a mhalartú le haghaidh fadhb riosca mheicniúil má bhogtar snáithín 250µm gan chosaint lasmuigh den chaiséad.
Ailtireacht Chomhleá Ribín agus Aifrinn
Deartar córais chomhleá-mhaise chun snáithíní iolracha a bhogadh tríd an sreabhadh oibre le chéile. Féadfaidh maoláin aonair 900µm oibriú in aghaidh an bhuntáiste dlúis sin.
Tá ár suíomh níos sainiúla ná an riail choiteann "900µm taobh istigh, 250µm lasmuigh":roghnaigh an cur i láthair a úsáideann an ailtireacht splice, ní teorainn an fhoirgnimh.
Féadfaidh an Tionól is Fearr an dá Mhéid a Úsáid
A 250um vs 900um pigtail snáithínní gá an trastomhas cosanta céanna ón gcónascaire go dtí an splice a bheith ag cóimeáil. Seo é ancaire meaitseála lár an ailt, ach cuireann sé síos freisin ar rogha deartha fhisiciúil thábhachtach.
Is féidir le caiséad hibrideach snáithín maolánach 900µm a chur ón nascóir nó ón bpainéal cuibheora tríd an limistéar ina láimhseálann teicneoirí míolta móra, ansin trasdul ag pointe cosanta sainithe laistigh den caiséad go snáithín brataithe 250µm don réigiún stórála splice agus bhog. Tá dlús ródaithe ag baint leis an gcuid taoibh splice gan iallach a chur ar an taobh cónascaire cosaint láimhseála a thabhairt suas.
Tá sé seo úsáideach nuair a iarrtar ar shonraíocht trastomhas blaincéad amháin chun dhá riachtanas meicniúla éagsúla a réiteach. Tá gá le cosaint láimhseála ar an taobh foirceanta, agus b'fhéidir go mbeadh dlús ródaithe ag teastáil ón taobh splice.
Le haghaidh soláthair, mar sin, "250 nó 900µm?" uaireanta neamhiomlán. Ba cheart go n-aithneodh an líníocht cá háit a dtosaíonn agus a gcríochnaíonn gach cur i láthair snáithíní agus an bhfuil an trasdul cosanta fós ag an gcaiséad.
Na Fadhbanna Suiteála a Thaispeánann De ghnáth Tar éis Soláthair
Is féidir le sonraíocht snáithíní atá comhoiriúnach go teicniúil obair allamuigh neamhriachtanach a chruthú fós má dhéantar iompar stripping, cosaint splice, agus céimseata tráidire a sheiceáil ach amháin tar éis don ábhar teacht.
Is Cuid den Sonraíocht é Stripability
Is féidir le dhá shnáithín a dhíoltar mar 900µm iad féin a iompar ar dhóigh dhifriúil le linn ullmhúcháin mar ní insíonn an trastomhas seachtrach ainmniúil duit cé chomh láidir is atá an maolán nasctha leis an mbunsnáithín brataithe.
Nuair nach féidir maolán atá coinnithe go docht a bhaint go glan thar an fad ullmhúcháin riachtanach, níor cheart do theicneoirí aon tarraingt amháin níos deacra a chúiteamh. Laghdaíonn codanna stripping níos giorra an t-ualach a chuirtear ar snáithín nochta. Mura bhfuil an t-ullmhúchán fós ar neamhréir, ba cheart athbhreithniú a dhéanamh ar an uirlis stripping agus ar an tógáil maoláin roimh shuiteáil táirgeachta.
Le haghaidh asoláthraí pigtail snáithín 900umDá bhrí sin tá RFQ, "900µm" neamhiomlán. Sonraigh an ceanglas tógála nó ullmhúcháin maoláin agus deimhnigh go bhfuil an modh bainte atá beartaithe ag luí leis.
Caithfidh Cosantóirí Splice Sealbhóir an Tráidire a Fheistiú
Láimhseálann an splicer comhleá gloine ullmhaithe, ach caithfidh an tráidire an splicer cosanta a bhainistiú ina dhiaidh sin. Dá bhrí sin is córas meicniúil amháin iad toisí an chosanta, coimeádán muinchille, agus cosán ródaithe.
Seiceáil toisí cosanta tacaithe an tsealbhóra splice sula n-ordaítear na sleeves. Is féidir le cosantóir nach suíonn go hiomlán sa sealbhóir an trasdul snáithíneach a bhrú i dtreo balla an tráidire agus lúb neamhriachtanach a chruthú díreach in aice leis an splice cosanta.
Tá sé seo níos úsáidí ná glacadh leis go bhfuil cosantóir níos faide níos sábháilte go huathoibríoch.
Seiceáil an Tráidire Leis an gClúdach Dúnta
Ní gá gur suiteáil chríochnaithe é socrú ródaithe a fheileann fad is atá an caiséad oscailte.
Tar éis na splices, na cosantóirí agus na bogaí a stóráil, deimhnigh nach ndéanann dúnadh an chlúdaigh lúba a chomhbhrú, snáithíní a ardú ó choimeádáin, nó trasdul géar a chruthú in aice leis an gcosantóir. Seo é an áit a stopann roghnú maoláin a bheith ina chomparáid catalóige agus a dhéanfar cinneadh dearaidh imfhálaithe.

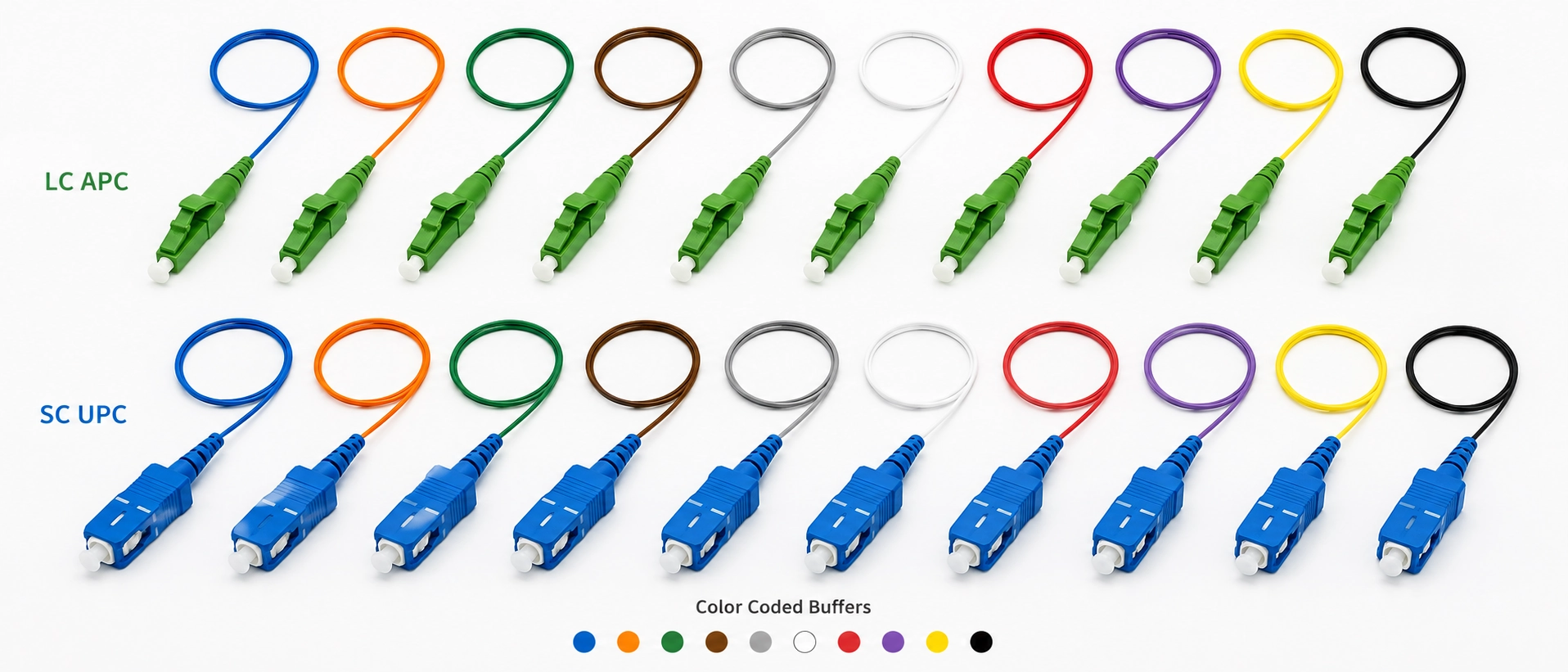

Cad a Chuirfimid ar RFQ Fiber Pigtail
Le haghaidh ationól pigtail snáithín saincheaptha, má shonraítear "250µm" nó "900µm" amháin, fágtar roinnt athróg gan réiteach. Is féidir le dhá luachan an trastomhas ainmniúil a mheaitseáil agus iad difriúil i gcineál snáithín, iompar stiallacha, tógáil cónascaire, aithint, agus an chaoi a n-oireann an tionól an tráidire atá beartaithe i ndáiríre.
Ba cheart go sainmhíníonn RFQ táirgeachta:
- Cineál snáithíní optúla, mar shampla OS2/G.652.D, G.657.A1/A2, OM3, nó OM4.
- Cur i láthair snáithíní: snáithín brataithe 250µm, snáithín maolánach 900µm, nó trasdul sainithe eatarthu.
- Cineál nascóirí, mar shampla LC, SC, nó FC.
- Cineál Polainnis, UPC nó APC nuair is infheidhme.
- Comhaireamh snáithíní agus seicheamh aitheantais/dathanna. Nuair is gá an t-aitheantas a mheaitseáil leis an ngléasra cábla, sainigh an coinbhinsiún go sainráite. Ártreoir cód dath snáthoptaiceclúdaíonn an ciseal seo.
- Fad pigtail agus caoinfhulaingt riachtanach.
- Critéir glactha optúla don tionól críochnaithe cónascaire.
- Timpeallacht suiteála agus cineál imfhálaithe, amhail ODF, caiséad splice, bosca foirceanta FTTH, nó comhéadan dúnta gléasra lasmuigh.
Cuireann na réimsí sin cosc ar athbhrí sonraíochta, ach ní féidir leo a chruthú go fóill go rachaidh an tionól trí imfhálú ar leith.
Le haghaidh apigtail snáithín le haghaidh suiteáil teileachumarsáide, trí líníocht an tráidire nó grianghraf soiléir ródaithe a chur leis an RFQ tugtar faisnéis don soláthraí nach féidir le sonraíocht téacs a sholáthar: treo scoir an chónascaire, suíomh trasdula maoláin, geoiméadracht an tsealbhóra muinchille, agus an cosán atá ar fáil chun an lagán a stóráil.
Roghnaigh de réir Imscartha Ailtireachta, Ní de réir Nós
| Staid imscaradh | Rogha tosaigh | Innealtóireacht chúis |
|---|---|---|
| Stoc OSP 250µm isteach i ngnáth-ODF | 900µm pigtail | Láimhseáil aonair níos éasca; Is gnáth é spliceáil 250µm-go-900µm |
| Bosca FTTH comhaireamh íseal-le seomra ródaithe imleor | 900µm de ghnáth | Is annamh a bhíonn an dlús uasta ar an srian rialaithe |
| Caiséad dlúithe-arddlúis | Déan 250µm a mheas ar dtús | Laghdaíonn sé an mórchóir ródaithe taobh istigh de spás cosanta |
| Leagan amach ribín nó mais-leagan amach | 250µm/ailtireacht ribín | Caomhnaíonn an buntáiste dlúis an modh splice |
| Snáithín láimhseáil arís agus arís eile lasmuigh de thráidire cosanta | Níor cheart go mbeadh an réamhshocrú ach an oiread | Bain úsáid as téadra atá feistithe go cuí nó atá cosanta go meicniúil |
Is é an comhartha is úsáidí go bhfuil an réamhshocrú 900µm briste síos ná tairseach comhairimh snáithíní treallach. Is coimhlint ródaithe í. Má chuireann na hailt 900µm atá beartaithe cosc ar an lag, socrú an chosanta nó an t-imréiteach clúdaigh ó bheith taobh istigh den tráidire, déan measúnú ar an ailtireacht 250µm.
Sula scaoiltear-comhaireamh ard250um vs 900um pigtail snáithínsonraíocht, é a chur i gcomparáid leis an líníocht tráidire fíor. Ní mór go n-oibreoidh bealach amach an chónascaire, -suíomh an tsealbhóra muinchille, an t-aistriú maolánach agus an bhogearra stóráilte go comhuaineach tar éis don chlúdach a dhúnadh.
Má éilíonn an tsuiteáil téadra seaicéidithe seachas ródú earball muice, is gá FB{0}LINK'scumraíochtaí cábla paiste snáthoptaicena roghanna cónascaire, snáithíní agus cosanta ábhartha a chlúdach.
CCanna
Cad é an príomhdhifríocht idir corrlach snáithín 250µm agus 900µm?
Cuireann pigtail 900µm maolán cosanta thart ar an snáithín brataithe thart ar 250 µm, mar sin is iad na difríochtaí praiticiúla láimhseáil, cosaint mheicniúil, stripping, agus dlús tráidire seachas feidhmíocht optúil.
An féidir liom snáithín 250µm a splicadh go dtí earball muice 900µm?
Tá. Má tá na snáithíní optúla bunúsacha comhoiriúnach, baintear na sraitheanna cosanta as an limistéar splice sula ndéantar na snáithíní gloine ullmhaithe a chomhleádh.
An bhfuil caillteanas ionsáite níos ísle ag muiceoil 900µm?
Ní laghdaíonn trastomhas maolánach féin caillteanas ionsáite; braitheann feidhmíocht optúil ar chomhoiriúnacht snáithíní, cáilíocht splice, cáilíocht cónascaire, agus an chuid eile den chosán optúil.
Cén méid maoláin is fearr le haghaidh caiséad splice ard-dlúis?
De ghnáth is pointe tosaigh níos fearr é pigtail snáithín 250 µm nuair is é spás ródaithe cosanta an príomhshrian, agus tá 900µm praiticiúil nuair a bhíonn cúrsaí á láimhseáil níos mó agus go bhfuil go leor spáis tráidire ar fáil.
Cén méid maolánach ar cheart dom a úsáid in ODF caighdeánach?
De ghnáth is é muiceoil 900µm an réamhshocrú praiticiúil le haghaidh ODF caighdeánach le spás leordhóthanach ródaithe agus splicing comhleá aonair.
Sula Reo Tú an Sonraíocht Pigtail
Ba cheart méid maoláin a chinneadh sula n-iompóidh an t-earball muice ina mhír ordaithe -cheannaigh sheasta. Faoin am sin, d'fhéadfadh go mbeadh an tráidire, an sealbhóir muinchille, an sreabhadh oibre stripping, agus an cosán ródaithe tar éis a chinneadh cheana féin cén cur i láthair atá praiticiúil.
Le haghaidh fíor250um vs 900um pigtail snáithíntionscadal, tabhair FB-LINK an cónascaire agus snas, sonraíocht snáithíní optúla, cur i láthair snáithín riachtanach, comhaireamh snáithíní, fad eireabaill, agus líníocht tráidire nó imfhálaithe. Leis na hionchuir sin is féidir an tógáil atá beartaithe a athbhreithniú de réir na gceanglas maidir le taobh splice agus foirceannáin sula ndéantar an tsonraíocht a reoite.
Má theastaíonn doiciméadú tástála tuirbíní ar leith don tionscadal, iompar stripping, nó lamháltais cóimeála, luaigh go sainráite san RFQ iad agus iarr ar dheimhniú i gcoinne na tógála ráibe cruinn atá beartaithe. Ná glac leis go mbaineann éileamh tástála a fhoilsítear le haghaidh cóimeála snáithíní eile go huathoibríoch leis an earball muice atá á cheannach.
