Réiteach Cáblú Snáithín Ionad Sonraí Evolux
Tóg BOM snáithín éighníomhach RFQ-réidh le trunks MPO/MTP agus briseadh amach, cordaí paiste LC, roghanna ilmhód aonair OM3/OM4 nó OS2, cuibheoirí comhoiriúnacha agus -lipéadú sonrach don tionscadal.
Bunaithe 2013
Foilsiú próifíl cuideachta
10+ bliana
Taithí tionscal snáthoptaice luaite ar an suíomh
Samplaí go mórchóir
Tacaíocht d'ordú samplach, beag-baisc agus toirte
Doiciméadú IL/RL
Tionscadail a Críochnaíodh
Cáblú Snáithín Arddlúis le haghaidh Seomraí Freastalaí, Enterprise Networks agus Bonneagar Néal
Soláthraíonn Evolux nascacht éighníomhach do thionscadail cáblaithe snáithíní lárionad sonraí, lena n-áirítear cordaí paiste LC, cóimeálacha cábla MPO/MTP, cáblaí ilmhód OM3 agus OM4, cáblaí mód singil OS2, oiriúntóirí snáithíní agus corrlaigh. Clúdaíonn an raon paisteáil trealaimh, naisc chomh-aireachta, trunks cnámh droma, trasdulta briste amach agus bogann cáblaí struchtúrtha, cuireann agus athruithe. Is féidir le hoibreoirí lárionad sonraí, lánpháirtithe líonra, conraitheoirí cáblaithe agus dáileoirí táirgí caighdeánacha a cheannach, samplaí a iarraidh nó tionscadal BOM a ullmhú le haghaidh táirgeadh beag agus bulc. Mar mhonaróir cáblaithe snáithíní lárionad sonraí agus soláthraí cóimeála cábla snáthoptaice OEM, is féidir le Evolux athbhreithniú a dhéanamh ar chomhcheangail chónascaire, modh snáithíní, snas, fad, seaicéad, dath, lipéadú agus pacáistiú. Ba cheart do cheannaitheoirí atá ag pleanáil réiteach cáblaithe MPO/MTP ard-dlúis an comhéadan trasghlacadóir, an comhaireamh snáithíní, inscne agus polaraíocht a chur isteach leis an RFQ.
Táirgí Cáblú Snáithín Lárionad Sonraí le Sonraíochtaí Infhíoraithe
Úsáideann na cártaí táirge thíos ainmneacha, roghanna agus luachanna uimhriúla arna bhfoilsiú ar leathanaigh táirge Evolux. Ba cheart go n-aithneodh luachana deiridh an grád caillteanais roghnaithe, léarscáiliú cónascaire agus tógáil cáblaí toisc nach mbaineann gach rogha le gach tionól.

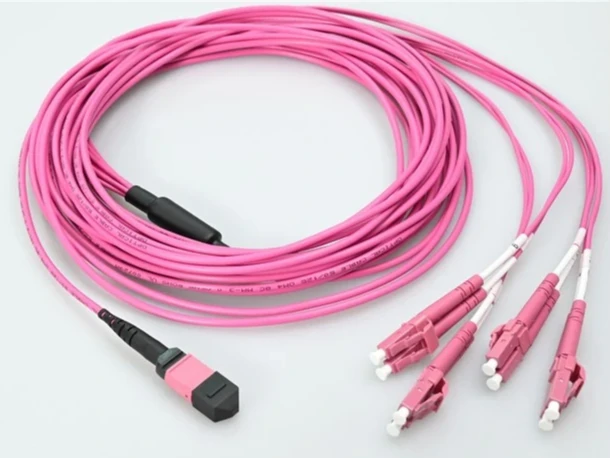

MTP Mná go 4 × LC UPC Duplex, 8-Fiber OM4
- OM4 50/125 µm; 850/1300 nm
- MTP IL 0.35 dB max; LC IL Níos lú ná nó cothrom le 0.2 dB
- cábla OFNP 3.0 mm; 150 m ag 40/100G agus 850 nm

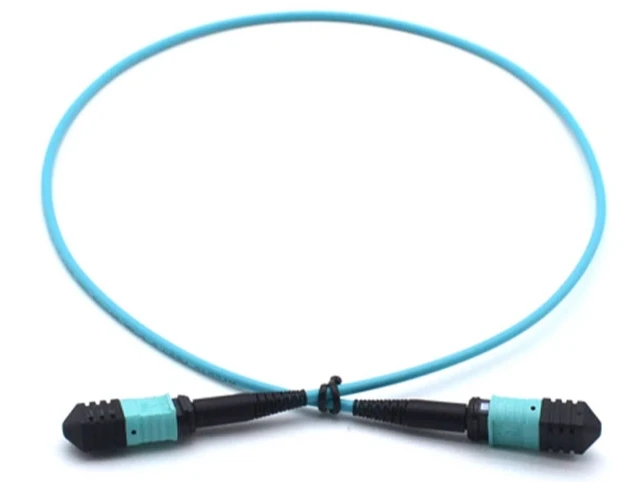

MPO/MPO-OM3-12F-3.0MM-LSZH-1M
- Tionól OM3 12-snáithín
- cábla LSZH 3.0 mm; cumraíocht 1 m foilsithe
- MM íseal-caillteanas IL: tipiciúil<0.30 dB; max <0.5 dB

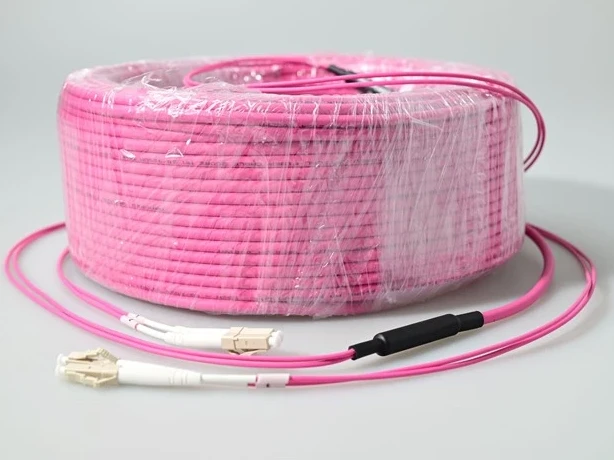

Corda Paiste Dúphléacsacha Ilmhód LC go LC OM4
- 1.25 mm beag-foirm-fachtóir ferrule
- Comhéadan cónascaire IEC 61754-20
- Roghanna cábla riser, plenum agus saincheaptha luaite
LC UPC OM3 Cábla Paiste Ilmhód Uniboot
- Rinne léasair OM3-snáithín 50/125 µm optamaithe
- Sroicheann 10G suas le 300 m ag 850 nm
- OFNR agus OFNP; faid caighdeánach 0.5 m go 30 m
Cábla Paiste Mód Aonair LC/UPC-Saincheaptha
- 9/125 µm rogha mód singil
- IL Níos lú ná nó cothrom le 0.30 dB IEC Grád C; Níos lú ná nó cothrom le 0.15 dB IEC Grád B
- 0.9/2.0/3.0 mm; PVC, LSZH nó OFNP
Cuibheoir MTP/MPO le Muinchille Ailínithe
- Caillteanas ionsáite 0.2 dB max
- 1,000 timthriall cúplála ar a laghad
- Flanged / gan flange; simplex/déphléacsacha; Dúirt RoHS

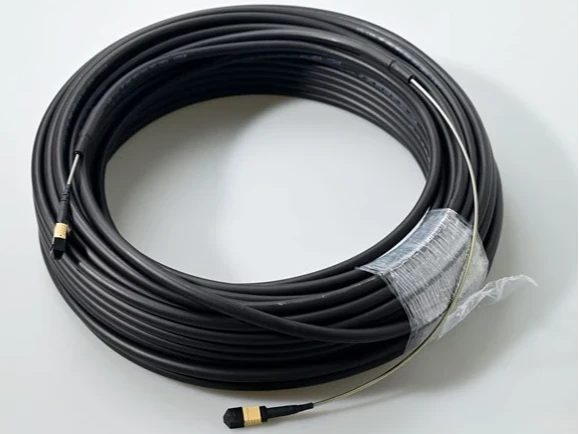

Corda Paiste Snáithín snáthoptaice Armúrtha MPO/MTP
- OS2, OM3 nó OM4; 8, 12, 24, 48, 72 nó 144 snáithíní
- Armúr téip cruach dhosmálta bíseach
- IEC 61754-7 agus TIA 604-5
Adaptóir Ilmhód Duplex LC/LC
- Cineál adapter LC; comhlacht déphléacsacha
- Comhéadan snas UPC
- Ilmhód; gan{0}}chumraíocht flange

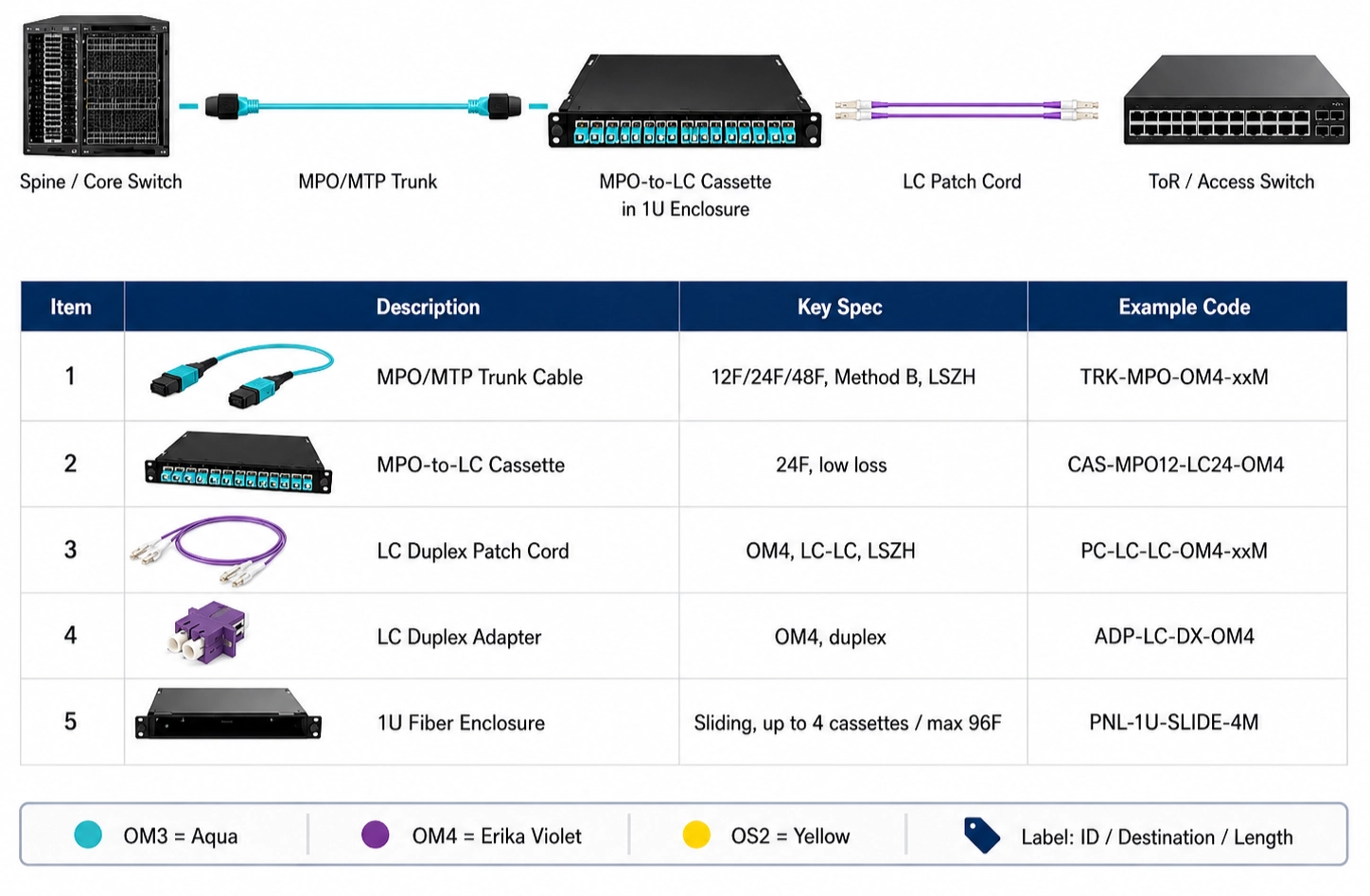

Ard-Ailtireacht Cábla Snáithín an Lárionaid Sonraí Dlúis de réir Róil Nasc
Tosaíonn plean cáblaithe struchtúrtha úsáideach le pointí nasctha, ní liosta cineálach cáblaí. Déan comhéadan trealaimh agus modh paiste a mhapáil ag gach céim, ansin inscne cónascaire, polaraíocht, grád snáithín agus seaicéad a shannadh don chainéal iomlán.
Freastalaí nó Stóráil
Deimhnigh comhéadan déphléacsach LC nó trasghlacadóir díreach MPO/MTP agus an grád snáithín riachtanach.
01
Athraigh ToR / EoR
Úsáid paistí LC le haghaidh poirt déphléacsacha nó miondealú MPO/MTP le haghaidh comhshó comhthreomhar-go-déphléacsach.
02
Réimse Paiste Raca
Meaitseáil cuibheoirí déphléacsacha LC nó MPO/MTP leis an gceannaitheoir-lorg painéil nó caiséad sonraithe.
03
Rae / Cnámh droma Trunk
Comhdhlúthaíonn tionóil MPO/MTP réamhfhoirceanta snáithíní agus laghdaíonn siad obair chríochnaithe allamuigh.
04
MDA / Cross-Ceangail
Caomhnaigh taifid bhuiséid lipéadaithe, polaraithe agus chaillteanais trasna na conaire struchtúrtha cáblaithe.
05
| Coinníoll an tionscadail | Treo cáblaithe molta | Ní mór don cheannaitheoir a dhearbhú | Raon feidhme ábhartha Evolux |
|---|---|---|---|
| Paisteáil trealamh déphléacsacha | LC-chuig-LC déphléacsacha nó cábla uniboot | Grád snáithín, snas, fad, seaicéad, lipéadú calafoirt | Cóimeálacha ilmhód OM3/OM4 agus 9/125 µm mód singil LC |
| cnámh droma comhthreomhar | Trucail MPO/MTP | 8/12/24-dearadh snáithín, inscne, polaraíocht, treoshuíomh lárnach, aicme caillteanais | Comhthionóil MPO/MTP i bhfoirmíochtaí OS2, OM3 agus OM4 |
| Comhthreomhar-le-aistriú déphléacsach | MTP/MPO-chuig-ar leithligh LC | Mapáil transceiver, ordú péire LC, inscne agus caillteanas iomlán cainéal | 8-snáithín OM4 MTP baineann go ceithre LC UPC tionól déphléacsacha |
| Ardtrácht nó cosán nochta | Cóimeáil il-snáithín armúrtha | Comhaireamh snáithíní, céimseata cábla, srianta bealaigh agus rialú lúb | Roghanna MPO/MTP cruach-armúrtha dosmálta bíseach |
| Cúpláil painéil nó caiséad | adapter LC nó MPO/MTP | Lorg, fean, príomhthreoshuíomh, modh agus comhoiriúnacht snas | LC déphléacsacha agus cuibheoirí flanged MTP/MPO nó gan flange |
Ionad Sonraí MPO/MTP Cáblú Snáithín le haghaidh Truncanna Dlúth agus Naisc Briseadh Amach
Tacaíonn raon foilsithe Evolux leis an dá ról praiticiúla MPO/MTP i gcóras struchtúrtha:stocáil il-snáithín idir pointí dáileacháinagus tionóil ar leithligh a chuireann nascóirí déphléacsacha ar threalamh i láthair.
8 snáithíní → 4 péirí déphléacsacha LC
Úsáideann an tionól 8-snáithín OM4 cónascaire baineann MTP agus ceithre chríoch déphléacsacha LC UPC. Scarann a theorainneacha foilsithe an comhéadan MTP ag 0.35 dB an t-uaschaillteanas isteach ón gcomhéadan LC ag Níos lú ná nó cothrom le 0.2 dB, ionas gur féidir le ceannaitheoir gach nasc a chur isteach sa bhuiséad caillteanais cainéal seachas a bheith ag brath ar éileamh aonair "caillteanas íseal".
8–144 snáithín foilsithe
Tugann tógálacha caighdeánacha agus armúrtha aghaidh ar bhealaí éagsúla
Tá an táirge caighdeánach MPO/MPO-OM3-12F-3.0MM-LSZH-1M feiliúnach do thruncáil dlúth laistigh, agus cuireann an raon armúrtha MPO/MTP téip chruach dhosmálta bíseach leis.Ba cheart armoring a roghnú le haghaidh nochtadh meicniúil; ní chuireann sé in ionad an gá atá le rialú bend, caillteanas cónascaire, polaraíocht nó comhoiriúnacht painéil a dhearbhú.
Cáblú Snáithín Lárionad Sonraí LC le haghaidh Athraigh Dlúth agus Paisteáil Freastalaí
Feistíonn tionóil LC calafoirt trealaimh agus páirceanna paiste ina n-úsáideann gach nasc péire déphléacsacha tarchurtha/fála. An ferrule LC 1.25 mmsoláthraíonn sé comhéadan níos lú ná SC, cé go laghdaíonn tógáil uniboot líon na gcomhlachtaí cábla a chuirtear trí raca dlúth.
OM3: 10G suas le 300 m ag 850 nm
Úsáid OM3 áit a dtacaíonn an trasghlacadóir leis
Úsáideann an cábla uniboot LC UPC OM3 foilsithe léasair-snáithín optamaithe 50/125 µm agus tairgtear é i leaganacha OFNR agus OFNP. Liostaíonn Evolux faid chaighdeánacha ó 0.5 m go 30 m agus glacann sé le faid saincheaptha, rud a ligeann don BOM farasbarr lúb na seirbhíse a rialú seachas fad amháin a úsáid le haghaidh gach suíomh raca.
Mód singil OM4 nó 9/125 µm
Roghnaigh grád snáithín ó na snáthoptaice, ní dath amháin
Áirítear i bpunann an ATOM4 táirge déphléacsacha ilmhódagus cóimeálacha mód singil 9/125 µm inoiriúnaithe le roghanna cábla PVC, LSZH nó OFNP. Is féidir le dath seaicéid tacú le haithint, ach ba cheart go luafadh an tsonraíocht cheannaigh an modh snáithíneach, snas, rátáil seaicéid agus ceanglais tomhaiste IL/RL go sainráite.
Caillteanas-Rialuithe Buiséid, Polaine agus Comhéadain le haghaidh Cábla Snáithín Lárionad Sonraí
Is é an rud a fhágann gur féidir cóimeáil réamhfhoirceanta a imscaradh ná an comhaontú idir gach aitreabúid naisc. Ba cheart na seiceálacha seo a réiteach ar an líníocht nó an BOM ceadaithe roimh tháirgeadh.
buiséad caillteanas optúla
Cuir caillteanais an chónascaire agus an oiriúntóra luaite leis ag gach péire cúpláilte, chomh maith le maolú snáithíní agus corrlach innealtóireachta. Iarr formáid tuairisce IL/RL leis an luachan.
Polaracht MPO/MTP
Sainmhínigh an deireadh-chun-deireadh a chur le mapa snáithín agus treoshuíomh eochrach. Ní shainaithníonn “comhoiriúnach le MPO/MTP” amháin cé acu an gcaomhnaíonn an cainéal conairí tarchurtha agus glactha.
Inscne nascóirí
Comhéadain atá bioráin agus gan phionnáil ag trasghlacadóirí, truncóga, oiriúntóirí agus caiséid. Ní féidir dhá chónaisc phionnaithe a chúpláil i gceart.
Grád snáithíní agus optaic
Meaitseáil OM3, OM4 nó OS2 le tonnfhad, ráta sonraí agus sroichfidh siad ar an mbileog sonraí trasghlacadóra. Ná cuir grád snáithín in ionad gan an cainéal a athsheiceáil.
Seaicéad agus cosán
Luaigh LSZH, OFNR, OFNP nó tógáil riachtanach eile, chomh maith le trastomhas cábla, timpeallacht ródaithe agus riachtanais cosanta meicniúla.
Plean aitheantais
Cuir an coinbhinsiún maidir le hainmniú poirt ar fáil, lipéid faoi dheireadh, dathanna seaicéad nó tosaithe, sceideal faid agus grúpaí pacáistithe a theastaíonn le haghaidh seicheamhú suiteála.
Seol BOM Cáblú Snáithín Éighníomhach Iomlán le hAthbhreithniú
Ba cheart go gcuirfeadh bainisteoir foinsithe nó innealtóir táirgí go leor faisnéise ar fáil chun gach comhéadan cúplála agus gach leagan tráchtála a shainaithint. Laghdaíonn sé seo lúba soiléirithe agus déanann tástáil shamplach brí.
Feidhm agus topology:freastalaí, stóras, ToR/EoR, cnámh droma, MDA nó tras-ról ceangail.
Comhéadain:cineál cónascaire, snas, comhaireamh snáithíní MPO/MTP, inscne, príomhthreoshuíomh agus polaraíocht.
Meáin optúla:OM3, OM4 nó OS2, tonnfhad, ráta sonraí, teacht agus rang caillteanais riachtanach.
Tógáil meicniúil:fad cábla, trastomhas, fad briste amach, rátáil seaicéad, armúr agus riachtanais tarraingthe.
Sonraí tráchtála:cainníocht de réir cumraíochta, cainníocht samplach, lipéid, lógó, pacáistiú agus doiciméid riachtanacha.
Cumraíocht Cáblú Snáithín Ionad Sonraí an Chustaim agus Athbhreithniú Líníochta
Deir Evolux gur féidir athbhreithniú a dhéanamh ar chomhcheangail chónaisc, faid cháblaí, modhanna snáithíní, cineálacha snasanna, struchtúir cháblaí, dathanna seaicéad agus tosaithe, lipéid agus pacáistiú le haghaidh soláthair bunaithe ar thionscadail.
Tacaíocht sonraíochta agus líníochta
Roinn líníocht, sampla táirge, sonraíocht reatha nó topology. Ba cheart don athbhreithniú mapáil an chónascaire, toisí briste, lamháltas faid, seaicéad, suíomh lipéad agus aonad pacála a ghlasáil sula dtáirgtear sampla.
- Athbhreithniú BOM agus topology
- Nascóir agus meaitseáil snáithíní
- Cumraíocht chaighdeánach nó saincheaptha
Sampla, baisc agus bulcsholáthar beag
Deimhníonn an suíomh measúnú samplach, saincheapadh baisceanna beaga agus bulc-tháirgeadh. Ní fhoilsíonn sé MOQ seasta amháin nó timthriall samplála do gach tionóil lárionad sonraí toisc go mbíonn tionchar ag cumraíocht agus cainníocht ar an ordú.
- Comhoiriúnacht sampla
- Meastóireacht feidhmíochta
- Sampla ceadaithe mar thagairt táirgeachta
Lipéad príobháideach agus aitheantas suiteála
Áiríonn an saincheapadh atá ar fáil dathanna seaicéid agus bhróg, marcóirí cábla, lipéid táirgí, lógónna, pacáistiú neodrach agus-pacáistiú ar leith do chustaiméirí. Sainmhínigh an téacs, formáid an bharrachóid agus críoch-A/deireadh-B an choinbhinsiúin sa saothar ealaíne ceadaithe.
- Cábla saincheaptha agus lipéid táirgí
- Lógó agus athbhreithniú pacáistithe
- Códú datha de réir tionscadail
Caighdeáin agus Taifid Cháilíochta maidir le Soláthar Tionóil Cábla Snáithín
Tá an fhianaise cháilíochta is úsáidí ceangailte leis an táirge cruinn agus an bhaisc. Foilsíonn leathanaigh táirge Evolux na caighdeáin chomhéadain seo a leanas, ráitis ábhartha agus roghanna tástála; ba cheart do cheannaitheoirí an doiciméad is infheidhme a iarraidh i gcoinne an SKU luaite.
IEC 61754-7 agus TIA 604-5
Foilsithe don tionól armúrtha MPO/MTP agus raon adapter MPO/MTP. Sainmhíníonn na tagairtí seo an comhéadan il-cheanglóra snáithíní agus tacaíonn siad le seiceálacha in-idirmhéadaithe.
Telcordia GR-326 agus JIS
Liostaithe ar an leathanach uaschaillteanas 0.2 dB oiriúntóra MTP/MPO. Deimhnigh an doiciméad cáilíochta nó comhlíonta cruinn don chumraíocht oiriúntóra atá á ordú.
seaicéad cábla OFNP
Foilsithe don chomhthionól 8-snáithín OM4 MTP{-go-LC. Aithnítear anseo an tógáil iomlán de cháblaí sonraithe; tá an dearthóir tionscadail fós freagrach as glacadh le cód áitiúil.
IEC 61754-20
Foilsithe don chorda paiste déphléacsacha LC OM4. Sainaithníonn sé an comhéadan cónascaire LC a úsáidtear i naisc trealaimh SFP, XFP agus SFP+.
Comhlíonadh ábhar RoHS
Luaite don cuibheoir MTP/MPO. Maidir le taifid soláthair, iarr dearbhú reatha a shainaithníonn an táirge luaite nó an teaghlach ábhartha.
Tuairisciú caillteanais ar ionsá{0}}caillteanas / ar ais-
Deir Evolux gur féidir tuarascálacha IL/RL a sholáthar. Sonraigh tonnfhad, teorainn, modh tástála, bunús na samplála agus an bhfuil gá le torthaí sraitheacha.
Deir Evolux gur bunaíodh é i 2013 agus tá níos mó ná 10 mbliana de thaithí tionscal snáthoptaice aige. Ní fhoilsítear aon sonraí-lár-iomlán lastais shonraigh nó cás lárionad sonraí ainmnithe ar na leathanaigh athbhreithnithe, mar sin ní sannann an leathanach réitigh seo comhaireamh imlonnaithe neamhfhíoraithe do mhír an ionaid sonraí.
Ionad Sonraí Réiteach Cáblú Snáithín Ceisteanna Coitianta
Cén fhaisnéis ba chóir a chur san áireamh i RFQ cáblaithe snáithíní lárionad sonraí?
Cuir an ról nasc, an transceiver nó an comhéadan trealaimh ar fáil, cineál cónascaire, modh snáithíneach, comhaireamh snáithíní, polaraíocht, inscne cónascaire, snas, fad cábla, rátáil seaicéad, cainníocht de réir faid, lipéadú agus pacáistiú. Cuidíonn topology, BOM, líníocht, sampla nó sonraíocht reatha le Evolux comhoiriúnacht na gcomhpháirteanna a sheiceáil roimh an luachan.
Cathain ar cheart d’ionad sonraí déphléacs LC a úsáid in ionad MPO/MTP?
Úsáid déphléacsach LC nuair a nochtar an trealamh gníomhach agus na páirceanna paiste calafoirt déphléacsacha LC agus iompraíonn an nasc péire tarchurtha/fhaighte amháin. Úsáid MPO/MTP le haghaidh truncáin il-snáithíní, calafoirt optúla comhthreomhara nó comhiomlánú ard-dlúis; is féidir le MPO/MTP-chuig-aistriú úim nó caiséad LC an dá chineál comhéadain a nascadh.
Cén chaoi ar cheart do cheannaitheoirí a roghnú idir OM3, OM4 agus OS2?
Meaitseáil an snáithín leis an tsonraíocht transceiver, tonnfhad, teacht agus gléasra suiteáilte. Liostaíonn Evolux tionóil ilmhóid OM3 agus OM4 50/125 µm agus roghanna mód singil OS2 9/125 µm; deimhnigh an grád cruinn in aghaidh na mbileog trealaimh seachas roghnú de réir dath an tsaicéid amháin.
Cé na sonraí MPO/MTP a chaithfear a dheimhniú roimh tháirgeadh?
Deimhnigh comhaireamh snáithíní, inscne an chónascaire, treoshuíomh eochrach, modh polaraíochta, snas UPC nó APC, grád snáithíní, aicme caillteanais agus críoch-go-deireadh a chur leis an léarscáiliú. Oibríonn na tréithe seo mar chóras amháin, agus mar sin is féidir le cineál cábla ceart leis an polaraíocht nó inscne mícheart fós an nasc a chosc ó oibriú.
Cad é an MOQ agus an t-am luaidhe samplach do cháblaí snáithíní saincheaptha lárionad sonraí?
Deir Evolux go dtacaíonn sé le samplaí, le saincheapadh baisceanna beaga agus le mórtáirgeadh, ach ní fhoilsíonn an suíomh Gréasáin MOQ uimhriúil seasta nó am luaidhe samplach don réiteach seo. Ba cheart an dá cheann a dhearbhú tar éis athbhreithniú a dhéanamh ar na ceanglais maidir le cónascaire, snáithín, fad, seaicéad, lipéadú, tuarascáil tástála agus cainníochta.
An féidir le Evolux cáblaí lipéad príobháideacha agus doiciméid tástála a sholáthar?
Áirítear leis an raon feidhme saincheaptha foilsithe dathanna seaicéad agus buataisí, marcóirí cábla, lipéid táirgí, lógónna, pacáistiú neodrach nó saincheaptha agus cumraíocht táirgí. Sonraítear tacaíocht tuairisce freisin ar bhileog sonraí agus ar chur isteach-tástáil caillteanais/ar ais-tástáil caillteanais-; a shainiú cé acu an bhfuil tuarascálacha bunaithe ar bhaisc nó sraitheach sa tsonraíocht ordaithe cheadaithe.
Tóg Do Lárionad Sonraí Cáblú Snáithín BOM Timpeall Comhéadain Réadúla
Seol an topology, comhéadain trasghlacadóra, léarscáiliú cónascaire, ceanglas OM3/OM4 nó OS2, faid, seaicéad, cainníochtaí agus plean lipéadaithe. Is féidir le Evolux na tionóil agus na hoiriúnóirí cábla éighníomhacha a athbhreithniú i gcoinne na sonraíochta a cuireadh isteach.
