Clúdaíonn corda paiste MPO/MTP armúrtha -feadán nó seaicéad treisithe Kevlar{-treisithe timpeall ar thionól il-snáithíneach chun maireachtáil ar ualaí brúite, nochtadh creimirí agus timpeallachtaí-ardchreathadh. Úsáideann gnáth-chábla trunc MPO tógáil leatháin dúbailte níos éadroime atá optamaithe le haghaidh conairí lárionad sonraí atá glan agus atá rialaithe ag aeráid. Braitheann roghnú eatarthu ar an áit a mbeidh an cábla beo, cé mhéad mí-úsáid fhisiciúil a bheidh le sárú, agus an féidir le do bhuiséad nasc caillteanas isteach beagán níos airde a ionsú ó thógáil níos tiús an dearadh armúrtha.
An Fáth Atá an Comparáid Seo Faoi Láthair
Bhain ailtirí lárionad sonraí úsáid as glao simplí a dhéanamh: cáblaí trunk le haghaidh ritheann cnámh droma, cordaí paiste le haghaidh leannlusanna gearr taobh istigh de chomh-aireachta. Tá an t-idirdhealú sin fós ann, ach tá athrú tagtha ar an timpeallacht fhisiciúil timpeall ar bhonneagar snáithíní. Déanann imscaradh imeall tionóil MPO a bhrú isteach ar urlár na monarchan, seomraí rialaithe mianadóireachta, agus scáthláin 5G lasmuigh nuair a theipfeadh ar chábla gnáth-chábla laistigh de mhí. Idir an dá linn, tá gach deichiú dB de dhíth ar oibreoirí hyperscale atá ag pacáil na mílte nasc 400G agus 800G isteach i halla amháin agus is féidir leo - a shábháil, rud a chiallaíonn aird ghéar a thabhairt ar cibé an bhfuil seaicéad armúrtha ag cur maolú neamhriachtanach ar chosán cosanta.
Níl an cheist innealtóireachta fíor a bhfuil cábla "níos fearr." Is é an cábla a mheaitseálann na héilimh mheicniúla agus optúla a bhaineann le mír nasc sonrach.
I gcás ina mbaineann gach Cineál Cábla
Sula ndéantar comparáid idir specs, cabhraíonn sé le smaoineamh i dtéarmaí cásanna imlonnaithe. Ba cheart go spreagfadh timpeallacht an chábla - ní a liosta gnéithe - gach cinneadh roghnaithe. Léiríonn gach cás thíos freisin na fachtóirí meicniúla agus optúla ar cheart duit a mheá, agus mar sin cuirtear an loighic mheastóireachta isteach sa chomhthéacs seachas suí i seicliosta ar leith.
Laistigh de-chaibinéad lárionad sonraí rialaithe aeráide, is iad cáblaí caighdeánacha trunk MPO an rogha cheart. Tá an timpeallacht glan, teocht-cobhsaí, agus cosanta go fisiciúil. Ní bhíonn os comhair cáblaí anseo ach ualaí measartha teanntachta le linn na suiteála, brú cliathánach ó am go chéile ó cháblaí comharsanachta, agus creathadh ó HVAC. Láimhseálann seaicéad déchiseal - snáth aramid istigh mar aon le truaill sheachtrach rátáilte LSZH - é sin ar fad go compordach agus ceanglais mheicniúla á gcomhlíonadh ag IEC 60794 agus TIA-568. Má úsáidtear cáblaí armúrtha sa suíomh seo cuirtear leis an gcostas, leis an meáchan agus leis an trastomhas gan feabhas a chur ar iontaofacht. Ceanglaíonn buncháblaí a bhfuil 24 nó 48 snáithín iontu go héifeachtach an spine-le-chiseal lasc duillí trí úsáid a bhaint as snáthoptaice QSFP28 nó QSFP-DD, agus coinníonn a dtrastomhas seachtrach níos lú 3.0mm an ródú trí thráidirí bainistíochta cábla ard-dlúis simplí.
Ní mór tuilleadh machnaimh a dhéanamh ar ritheanna cnámh droma idir sraitheanna faoi urlár ardaithe. Is féidir le saoráid nua-aimseartha le tráidirí cábla séalaithe a bheith ag brath ar trunks caighdeánach. Ach insíonn foirgnimh níos sine le cosáin oscailte faoi tíleanna urláir ardaithe scéal eile - cruthaíonn trácht coise, cairteacha rollta, agus gníomhaíochtaí creimirí ócáideacha go léir guaiseacha creimthe agus scríobtha nach raibh dearadh sceimhle dúbailte-dearadh riamh le láimhseáil. Má tá teagmhais lotnaidí doiciméadaithe agat nó má roinntear do chosáin le trealamh trom, is é sin amháin a thugann údar le tionóil MPO armúrtha ar chodanna cnámh droma. Tá pointe an chinnidh anseo simplí: déan iniúchadh ar an gcosán, déan measúnú ar na bagairtí meicniúla réalaíocha, agus lig don fhianaise fhisiciúil tú a threorú.
Ní fhágann timpeallachtaí tionsclaíochta agus imeallacha mórán spáis le haghaidh díospóireachta. Cuireann urláir monarchan faoi réir cáblaí creathadh seasta ó innealra. Tugann seomraí rialaithe mianadóireachta isteach éilliú cáithníneach agus foircinní teochta. Rothlaíonn caibinéid 5G lasmuigh trí choinníollacha reo-agus nochtadh UV. Nascann imscaradh réimse míleata an méid thuas go léir le riosca tionchair. Sna socruithe seo, níl raon oibriúcháin rátáilte de −20 céim go +60 céim ag gnáthchábla trunk agus a fhriotaíocht bhrúite timpeall 100–200 N leordhóthanach. Níl cordaí paiste armúrtha MPO, atá rátáilte ó −40 céim go dtí +75 céim agus atá in ann níos mó ná 1,000 N d’fhórsa brú cliathánach a sheasamh, ina uasghrádú préimhe anseo - is riachtanas bunlíne iad. Má ritheann do nasc trí spás ar bith nach bhfuil cosaintí traidisiúnta lárionad sonraí ann, baineann an rogha armúrtha as modh teip nach féidir le haon mhéid de bhainistíocht chúramach cábla a dhíchur go hiomlán.

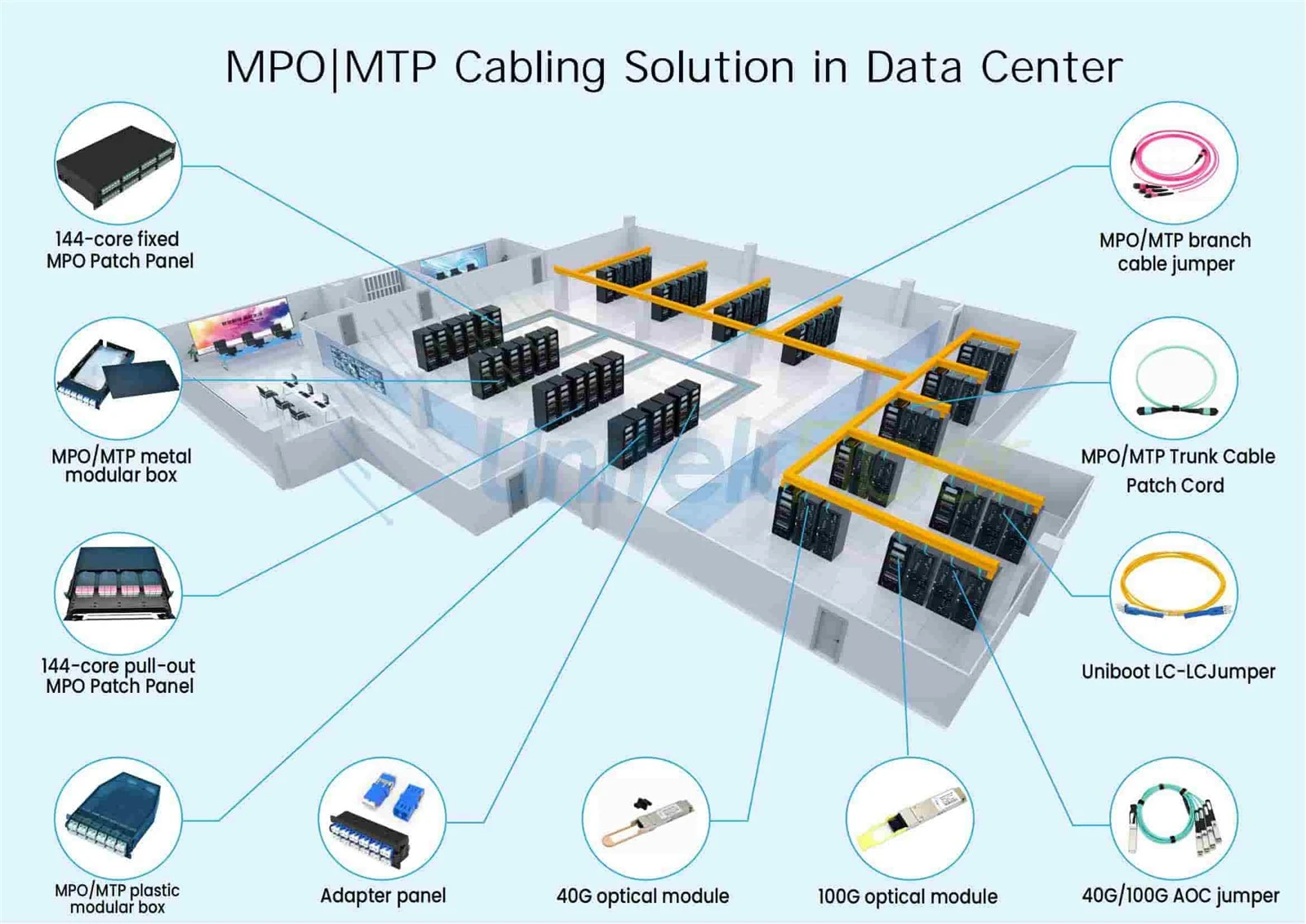

Trasghearr-nasc paistí laistigh de chaibinéad - go hiondúil faoi dhá mhéadar idir caiséid, painéil oiriúntóra, agus trasghlacadóirí - is fearr leis an gcaighdeánCorda paiste ilmhód MTP/MPO. Tá an timpeallacht faoi iamh go hiomlán, is ar éigean a láimhseáiltear an cábla tar éis a shuiteáil tosaigh, agus tá tábhacht níos mó ag solúbthacht ná friotaíocht crush. Is féidir le stiffness armúrtha oibriú i gcoinne tú i imfháluithe daingean áit a bhfuil ga lúbthachta ard.

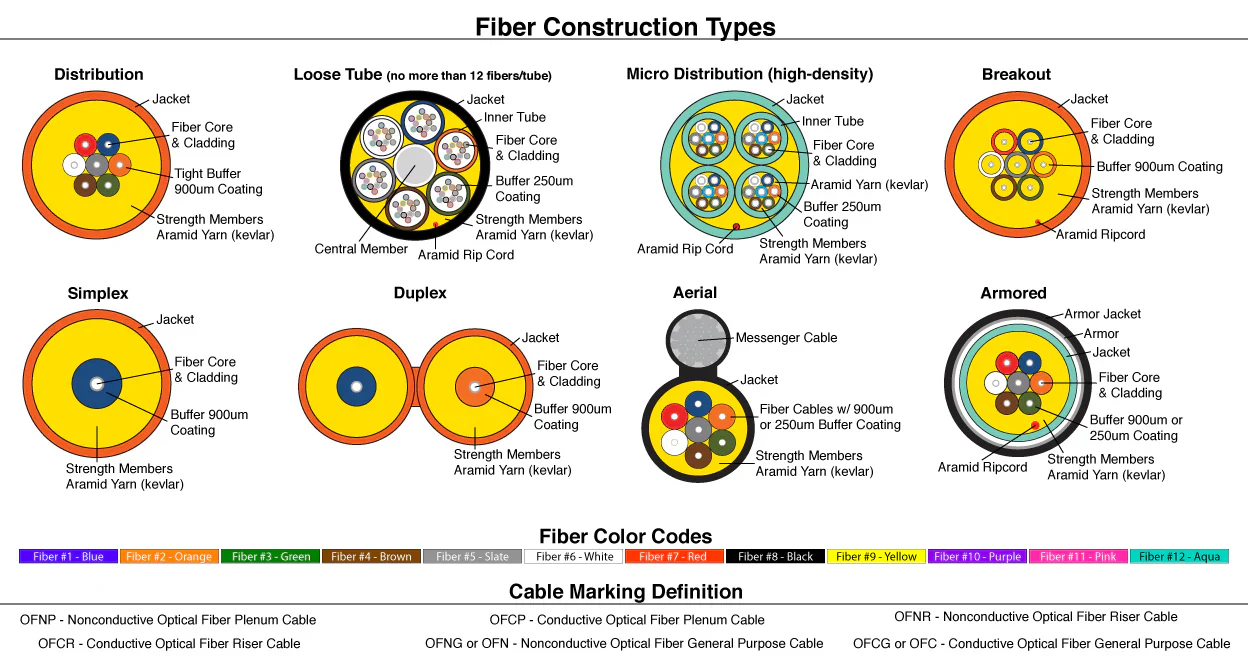

Cad atá i ndáiríre taobh istigh de gach cábla
Go hiondúil déanann cábla caighdeánach stoc MPO idir 12 agus 144 snáithín a chuachta laistigh dá sheaicéad déchiseal. Tá anCorda paiste snáithín MTP/MPO OM3i bhfoirm chaighdeánach tá sé thart ar 3.0 mm ar trastomhas seachtrach. Déantar an dá cheann den mhonarcha-foirceannadh go beacht-ferrules MT snasta - 8, 12, nó 24 snáithín in aghaidh an chónascaire - agus seoltar gach long cóimeála le tuarascálacha tástála aonair a thaispeánann caillteanas ionsáite in aghaidh an chainéil. Tá an tógáil íosta d'aon ghnó: níl ach dóthain cosanta ann do chosán rialaithe laistigh, a choinníonn meáchan íseal agus a éascaíonn láimhseáil i dtráidirí cábla dlúth.
Tugann cordaí paiste armúrtha MPO/MTP feadán cruach rocach nó armúr alúmanaim comhghlasála isteach idir an beart snáithín agus an seaicéad seachtrach. Cisealaíonn roinnt dearaí snáth aramid ar bharr ball neart cruach, ag brú ar fhriotaíocht bhrúite go dtí thart ar dheich n-uaire níos mó ná na tógálacha caighdeánacha. Méadaíonn sé seo an trastomhas seachtrach go 4.0-5.0 mm agus cuireann sé meáchan leis. Mar sin féin, tá dearadh armúrtha nua-aimseartha fós iontasach solúbtha. Is féidir le corda MPO armúrtha dea-innealtóireacht a bhaint amach íos-ga lúbthachta de thart ar 50 mm, atá inoibrithe i bhformhór na dtimpeallachtaí cáblaithe struchtúrtha. Is é an príomh-dhifreálaí déantúsaíochta cibé an suíonn ciseal maolánach idir an armúr agus an ribín snáithín - gan é, is féidir leis an armúr docht brú i gcoinne snáithíní ag pointí lúb agus micreachaillteanas claonta a thabhairt isteach nach dtaispeánfadh i dtástáil dhíreach caillteanais ionsáite cábla.
An Cosnaíonn Armúr Comhartha ort?
Ní mhéadaíonn an seaicéad armúrtha féin caillteanas isteach go díreach ag an gcomhéadan cónascaire. Braitheann caillteanas ionsáite ar chéimseata fearúil, ailíniú snáithíní, agus ní ar an méid atá fillte thart ar an gcorp cábla a chríochnaíonn -cáilíocht snas aghaidh -. Buaileann nascóir MTP íseal-chaillteanais ar thionól armúrtha fós 0.15–0.25 dB in aghaidh an phéire cúpláilte nuair a dhéantar iad i gceart, comhionann leis an nascóir céanna ar stoc caighdeánach. Ag tonnfhaid 400G SR4, seachadann an dá chineál cábla ag baint úsáide as gráid cónascaire coibhéiseacha caillteanas atá comhionann ó thaobh feidhme de - de ghnáth 0.15–0.35 dB le haghaidh tionóil ilmhód OM4.
Nuair is féidir le armúr pionós a thabhairt isteach, is é atá i gceist leis an micrea-lúbthacht. Mura ndéantar an feadán cruach a mhonarú go dona nó má tá an cábla ródaithe le lúbanna níos déine ná an t-íosmhéid sonraithe, comhbhrúíonn an armúr i gcoinne an ribín snáithíneach agus sreapann maolú an chromáin isteach. Saincheist cáilíochta déantúsaíochta agus disciplín suiteála í seo, ní gné dhílis de thógáil armúrtha. Nuair a bhíonn cordaí MPO armúrtha á meas, iarr i gcónaí na sonraí tástála caolúcháin claonta -, ní hamháin an t-ionchur statach-deimhniú caillteanais. Seans go bhfuil fadhb micreachloigthe i bhfolach ag aon díoltóir a sholáthraíonn uimhreacha díreacha caillteanais cábla. Chun tuiscint níos doimhne a fháil ar an gcaoi a mbíonn tionchar ag gráid shnáithíneacha ar bhuiséid caillteanais, beidh anOM1 trí chomparáid snáithíní multimode OM5cuireann sé comhthéacs úsáideach ar fáil maidir le bandaleithead módach agus tréithe tanúcháin thar aicmí snáithíní éagsúla.
Ciallaíonn sé seo freisin, le haghaidh aon deighleog naisc ina bhfuil do bhuiséad caillteanas optúil teann - cosúil le raon fada 400G SR4 ag brú in aice leis an teorainn 100 méadar OM4 - ba cheart duit an riosca maolaithe claonta de chábla armúrtha a chur san áireamh má tá casadh teann sa chonair ródaithe. Má tá an cosán díreach agus fairsing, ní chosnóidh armúr rud ar bith ort go optúil. Má fhórsaíonn an cosán an cábla trí roinnt coirnéil daingean, féadfaidh solúbthacht bhunúsach an chábla caillteanas nasc iomlán níos ísle a sheachadadh go praiticiúil.
Cosaint Mheicniúil go Sonrach
Láimhseálann cáblaí caighdeánacha trunc MPO an strus a aimsítear i dtimpeallachtaí struchtúrtha cáblaithe: ualaí measartha teanntachta le linn tarraingt na suiteála, brú cliathánach ó chuachta cábla i dtráidirí roinnte, agus-creathadh íseal ó chórais tógála. Comhlíonann an dearadh sceal dúbailte, treisithe le snáth araimíde, ceanglais mheicniúla IEC 60794 agus TIA-568 maidir le cáblaí áitribh laistigh. Ní cáblaí leochaileacha iad seo - déantar iad a innealtóireacht go simplí do na coinníollacha a dtiocfaidh siad orthu i ndáiríre i saoráid dea-bhainistithe.
Tugann tionóil armúrtha aghaidh ar phróifíl bhagairt eile. Cosnaíonn an ciseal cruach nó alúmanaim fórsaí brúite a dhéanfadh dífhoirmiú buan ar sheath caighdeánach. Cathaoireacha rollta ar -thimpeallacht urláir ardaithe, cairteacha troma i stóras, fiacla creimirí i saoráid ina bhfuil rialú lotnaidí neamhfhoirfe - ní rioscaí teoiriciúla iad seo; is modhanna teipe doiciméadaithe iad a dtagann foirne cothabhála snáithíní orthu go rialta. Seasann roinnt dearaí MPO armúrtha os cionn 1,000 N d’fhórsa brú cliathánach, idir cúig agus deich n-oiread na tógála caighdeánach. Déanann an raon teochta sínte (−40 céim go +75 céim i gcoinne −20 céim go dtí +60 céime do ghnáththruncaí laistigh) idirdhealú breise a dhéanamh ar an dá cheann d’imscaradh lasmuigh de spásanna rialaithe aeráide.
Agus measúnú á dhéanamh an bhfuil armúr ag teastáil ó dheighleog ar leith, déan na fachtóirí riosca fisiceacha a chomhaireamh feadh chosáin iarbhír an chábla: nochtadh do bhrú nó tionchar, gníomhaíocht creimire nó lotnaidí doiciméadaithe, turais teochta nó taise thar na noirm laistigh, agus cibé an lúbann na fórsaí ródaithe níos déine ná 50 mm. Déanann dhá cheann nó níos mó de na fachtóirí seo ar mhír chosáin aonair cás láidir maidir le tógáil armúrtha. Má tá an cosán faoi iamh go hiomlán, aeráid rialaithe, agus saor ó ghuaiseacha meicniúla, seachadann cábla caighdeánach trunk an fheidhmíocht optúil chéanna le níos lú toirte agus costas.
Polaracht agus Comhoiriúnacht
Leanann comhthionóil MPO armúrtha agus caighdeánacha na modhanna céanna TIA-568 polaraíocht - Cineál A (díreach-trí), Cineál B (aisiompaithe), agus Cineál C (smeach péire). Ní dhéanann an ciseal armúr difear do ailíniú bioráin, cumraíocht inscne, nó idir-inoibritheacht cónascaire. Comhcheanglaíonn corda MPO-12 armúrtha baineann le painéal adapter MPO-12 caighdeánach fireann gan aon cheist comhoiriúnachta, agus is féidir leat codanna armúrtha agus caighdeánacha a mheascadh go saor laistigh den nasc céanna chomh fada agus a bhíonn líon snáithíní, cineál polaraíocht, agus meaitseáil grád cónascaire.
Comaoin phraiticiúil amháin is fiú a thabhairt faoi deara: toisc go bhfuil cáblaí armúrtha níos déine, pleanáil treoshuíomh an chónascaire go cúramach i imfháluithe daingean. Eochair-go dtí an eochair-síos cúpláil i ndaonraPainéal adapter snáthoptaice MPO/MTPd'fhéadfadh go mbeadh imréiteach breise ag teastáil nuair a chuireann armúr an chábla cosc ar na lúba daingean a láimhseálann cordaí caighdeánacha go héasca. Ní fadhb comhoiriúnachta í seo - is mionsonra pleanála bainistíochta cábla é a d'fhéadfadh frustrachas suntasach a shábháil le linn na suiteála má thugtar aghaidh uirthi ar an líníocht ardaithe raca sula dtagann cáblaí ar an láthair.
Le haghaidh feidhmchláir ar leithligh ina gcuireann stoc MPO isteach i naisc dhéphléacsacha aonair,Cáblaí úim MTP/MPO go SC nó LCan t-aistriú a sholáthar, agus baineann an mheastóireacht chaighdeánach armúrtha chéanna leis an mír ar leithligh bunaithe ar a timpeallacht fhisiciúil.
Ceisteanna Coitianta
C: An féidir liom Corda Paiste MPO Armúrtha a Mheascadh Le Cáblaí Caighdeánacha Trunk MPO Sa Nasc Céanna?
A: Tá. Úsáideann comhthionóil MPO armúrtha agus caighdeánacha nascóirí comhionanna MTP/MPO a chomhlíonann IEC 61754-7 agus TIA-604-5. Comhcheanglaíonn corda armúrtha baineann le stoc caighdeánach fireann trí aon phainéal oiriúnaitheora comhoiriúnach. Ní dhéanann an armúr difear ach an comhlacht cábla, ní an comhéadan optúil. Deimhnigh go roinneann an dá chomhthionól an líon snáithín céanna, an cineál polaraíocht, agus an grád cónascaire (caillteanas caighdeánach nó íseal) chun caillteanas isteach mímheaitseála a sheachaint.
C: An bhfuil tionchar ag an seaicéad armúrtha ar nósanna imeachta glantacháin agus iniúchta?
A: Ní hea. Tá aghaidh an chónascaire comhionann idir comhthionóil armúrtha agus cóimeálacha caighdeánacha. Bain úsáid as an glantóir ríl nó caiséad den chineál sonrach MTP céanna, déan iniúchadh le scóip snáithín 200x+ roimh gach cúplála, agus coinnigh caipíní deannaigh in áit nuair nach bhfuil nascóirí in úsáid. Níl aon tionchar ag an armúr ar éilliú ferrule nó rochtain glantacháin.
C: Cad iad na Comhairimh Snáithíní atá ar Fáil I gCáblaí Armúrtha MPO/MTP?
A: Tá cáblaí MPO armúrtha ar fáil go coitianta i gcumraíochtaí 8-snáithín, 12-snáithín, agus 24-snáithín, ag teacht leis na gnáthchomhaireamh a úsáidtear i optaic chomhthreomhar 40G, 100G, 200G, agus 400G. Tairgeann roinnt déantúsóirí trunks armúrtha 48-snáithín agus líon níos airde le haghaidh feidhmeanna cnámh droma, cé go n-athraíonn infhaighteacht. Clúdaíonn na leaganacha 12-snáithín agus 24-snáithín formhór mór na gcásanna ionad sonraí agus úsáide tionsclaíochta.
C: An bhfuil Corda MPO Armúrtha Oiriúnach do Spásanna Plenum?
A: Braitheann sé ar rátáil an jacket. Ní chinneann an ciseal armúr féin rátáil dóiteáin - a dhéanann an t-ábhar seaicéid sheachtraigh. Tá cordaí MPO armúrtha ar fáil le roghanna seaicéad OFNP (plenum), OFNR (riser), agus LSZH. Deimhnigh i gcónaí go dtagann rátáil dóiteáin an chábla le do riachtanais chód tógála roimh é a shuiteáil in -spásanna láimhseála aeir.
Q: Conas a dhéanann Caillteanas Ionsáigh Comparáid idir Cáblaí MPO Armúrtha Agus Caighdeánacha Ag Tonnfhad 400G SR4?
A: Nuair a úsáideann an dá chábla gráid cónascaire MTP coibhéiseach (m.sh., íseal-caillteanas nó mionlach), tá an caillteanas ionsáite in aghaidh an phéire cúpláilte comhionann go feidhmiúil - de ghnáth 0.15–0.35 dB do chomhthionóil ilmhód OM4. Ní dhíghrádaíonn an armúr feidhmíocht optúil an chónascaire. Is é an t-aon chás ina bhféadfadh armúr caillteanas breise a thabhairt isteach ná má tá an cábla ródaithe faoi bhun a gha claonta íosta, rud a fhágann go bhfuil micrea-lagú claonta sa snáithín. Má urramaítear ga claonta sonraithe an déantóra, cuirtear deireadh leis an riosca seo.
