Mínithe Cineálacha Snáithíní Ilmhód: OM1 OM2 OM3 OM4 OM5

Déan comparáid theicniúil dhomhain chun cabhrú le hinnealtóirí líonra agus foirne soláthair an snáithín ilmhóid ceart a roghnú dá mbonneagar

Nuair a rinne cuideachta lóistíochta i New Jersey teagmháil linn sa cheathrú dheireanach maidir le huasghrádú a dhéanamh ar a líonra trádstórais, bhí aincheist choitianta os a gcomhair: níorbh fhéidir leis an gcáblú OM1 a bhí acu cheana tacú leis na lasca 10GbE a bhí díreach ceannaithe acu. Bhí OM4 molta ag an teicneoir ar an suíomh, ach an raibh sé sin ró-mhillte do ritheanna 85 méadar ar an meán? Imrítear an cás seo go laethúil ar fud na n-ionad sonraí, na gcampas agus na saoráidí fiontair ar fud an domhain.

Ní bhaineann roghnú snáithíní ilmhóid amháin le dath a phiocadh-cábla códaithe-is é atá i gceist leis ná fisic iomadú solais a thuiscint, do bhonneagar a mheaitseáil le héilimh bandaleithead reatha agus amach anseo, agus d'infheistíocht chaipitil a bharrfheabhsú. Téann an treoir seo níos faide ná sonraíochtaí leibhéil dromchla le míniúcén fáthfeidhmíonn na snáithíní seo go difriúil agusconaschun cinntí eolasacha a dhéanamh maidir le d’imscaradh sonrach.

Cad a Dhéanann Snáithín Ilmhód "Ilmhód"

Sula tumaimid isteach sna haicmithe OM, déanaimis a fháil amach cad a dhéanann idirdhealú idir snáithín ilmhóid agus a mhacasamhail aonmhóid ar leibhéal bunúsach.

Tá croí-trastomhas níos mó ag snáithín ilmhód-go hiondúil 50μm nó 62.5μm i gcomparáid le croí-mhód singil 9μm. Ligeann an croí níos mó seo don solas taisteal tríd an snáithín feadh ilchosáin ag an am céanna, agus léiríonn gach cosán "modh" iomadaithe difriúil. Smaoinigh air mar mhórbhealach le go leor lánaí in aghaidh-bóthar aon lána: ciallaíonn níos mó lánaí go mbeidh toilleadh tráchta níos mó thar achair ghearr, ach éiríonn an comhordú dúshlánach thar achair fhada.

Ní teorainn ghéar é an croí-chomhéadan go-cumhdach i snáithín ilmhód innéacs grádaithe, ach trasdul céimseach san innéacs athraonta. Déantar an grádán seo a innealtóireacht go beacht chun am taistil na modhanna éagsúla a chomhionannú. Gabhann solas ag taisteal in aice le ciumhais an tsnáithín cosán fisiceach níos faide ach bogann sé trí ábhar innéacs níos ísle (agus mar sin taistealaíonn sé níos tapúla), agus glacann solas in aice leis an lár conair níos giorra trí ábhar innéacs níos airde (ag bogadh níos moille). Nuair a bhíonn siad tiúnáilte go foirfe, sroicheann gach modh an glacadóir ag an am céanna.

Go praiticiúil, ciallaíonn lamháltais déantúsaíochta nach bhfuil an cúiteamh seo foirfe. De bharr na ndifríochtaí uainiúcháin idir modhanna-ar a dtugtar scaipeadh módúil-, cuireann siad teorainn ar deireadh le bandaleithead agus fad tarchuir an tsnáithín. Is é seo an príomh-pharaiméadar a scarann ​​​​OM1 trí OM5.

An Éabhlóid ó LED go VCSEL: An Réabhlóid Bandaleithid a Thuiscint

Léiríonn an córas aicmithe OM athrú bunúsach i dteicneolaíocht foinse solais a tharla go déanach sna 1990idí agus go luath sna 2000idí.

An Ré LED (OM1 agus OM2)

Bhain córais luatha ilmhóid úsáid as Solas-Dé-óidí Astaíochta (LEDs) mar a bhfoinse solais. Táirgeann soilse stiúir aschur leathan aonfhoirmeach a líonann an croí snáithín iomlán, spreagúil gach modh atá ar fáil ag an am céanna. Chiallaigh an coinníoll "seoladh ró-líonta" seo go raibh bandaleithead an tsnáithín socraithe ag feidhmíocht chomhiomlán na gcéadta modhanna ag obair le chéile. Bhí tionchar íosta ag roinnt modhanna mall nó tapa mar go raibh an fuinneamh comhartha scaipthe thar an oiread sin cosáin.

Tá teorannú bunúsach ag soilse LED: téann a n-uasráta modhnúcháin thart ar 622 Mbit/s. Mar gheall ar an srianadh seo bhí siad mí-oiriúnach d'fheidhmchláir luais gigabit, beag beann ar chumas teoiriciúil an tsnáithín.

Réabhlóid VCSEL (OM3, OM4, OM5)

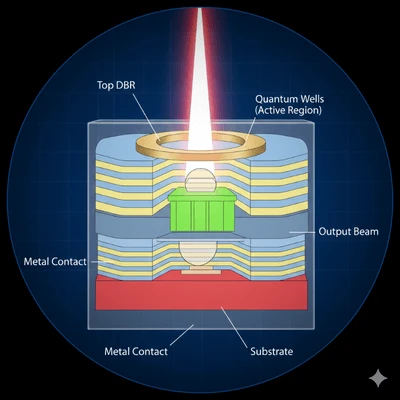

D’athraigh Ingearach-Dromchla Cuas-Léasair Astaíochta (VCSELanna) gach rud. Tairgeann na léasair leathsheoltóra seo:

Rátaí modhnú os cionn 25 Gbit/s (agus ag leanúint ar aghaidh ag feabhsú)

Leithead speictreach níos cúinge, ag laghdú scaipeadh crómatach

Cumhacht optúil níos airde le haghaidh cóimheas feabhsaithe comhartha-go-

Costais déantúsaíochta níos ísle i gcomparáid le léasair astaithe imeall

Próifílí bíomaí ciorclach a nascann go héifeachtach i gcroíthe snáithíní

Mar sin féin, ní líonann VCSELanna an croíshnáithín go haonfhoirmeach. Ní spreagann a léas tiubhaithe ach fo-thacar de mhodhanna atá ar fáil-go hiondúil iad siúd in aice le lár an tsnáithín. Ciallaíonn an coinníoll "seoladh srianta" seo aon lochtanna nó éagsúlachtaí innéacs athraonta ar an lárionad a mbíonn tionchar díréireach acu ar fheidhmíocht an chórais.

Sin é an fáth go bhfeidhmíonn snáithíní OM1 agus OM2, atá deartha le haghaidh seoltaí ró-líonta LEDníos measale VCSELanna ná mar a thabharfadh a mbandaleithead rátáilte le fios. D'fhreagair monaróirí snáithíní trí léasair a fhorbairt-snáithín ilmhóid optamaithe (LOMMF) le próifílí innéacs athraonta atá rialaithe go docht atá deartha go sonrach do sheoltaí VCSEL. Rinneadh an snáithín optamaithe léasair seo mar bhunsraith d’aicmithe OM3, OM4, agus OM5.

Aicmithe OM: Miondealú Teicniúil

Snáithín OM1

Sonraíochtaí Croí:

Trastomhas croí: 62.5μm

Trastomhas an chumhdaigh: 125μm

Bandaleithead Seoladh Rólíonta (OFL): 200 MHz·km ag 850nm, 500 MHz·km ag 1300nm

Uaslaghdú: 3.5 dB/km ag 850nm, 1.5 dB/km ag 1300nm

Dath seaicéid: Oráiste (in aghaidh TIA-598C)

Comhthéacs Teicniúil:

Roghnaíodh croí 62.5μm níos mó OM1 ar dtús toisc gur shimpligh sé ailíniú le foinsí LED agus gur cheadaigh sé lamháltais chónascaire níos scaoilte. Mar sin féin, tacaíonn an croí níos mó seo le níos mó modhanna iomadú ná snáithín 50μm, rud a fhágann go bhfuil scaipeadh módúil níos mó agus bandaleithead níos ísle.

Cruthaíonn an croímhéid 62.5μm neamh-chomhoiriúnacht bhunúsach: ní féidir nascóirí OM1 agus cordaí paiste a mheascadh le comhpháirteanna OM2/OM3/OM4/OM5. Má dhéantar snáithín 62.5μm a chomhcheangal le snáithín 50μm, beidh thart ar 3-4 dB de chaillteanas breise ann - is leor sin le teipeanna naisc a chruthú i go leor córas.

Teorainneacha Fad Phraiticiúil:

Stádas Reatha:

Meastar gur bonneagar oidhreachta é OM1. Níor cheart go sonródh suiteálacha nua OM1 mura nasctar iad leis an ngléasra 62.5μm atá ann cheana áit a bhfuil gá le leanúnachas módúil. Mar gheall ar an teorainn 33-méadar ag 10GbE níl sé praiticiúil d'fheidhmchláir lárionad sonraí nua-aimseartha.

Snáithín OM2

Sonraíochtaí Croí:

Trastomhas croí: 50μm

Trastomhas an chumhdaigh: 125μm

bandaleithead OFL: 500 MHz·km ag 850nm, 500 MHz·km ag 1300nm

Uaslaghdú: 3.5 dB/km ag 850nm, 1.5 dB/km ag 1300nm

Dath seaicéid: Oráiste (in aghaidh TIA-598C)

Comhthéacs Teicniúil:

Léiríonn OM2 an t-aistriú go dtí croí-theicneolaíocht 50μm agus é fós á dhearadh go príomha le haghaidh foinsí LED. Laghdaíonn an croí níos lú líon na modhanna tacaithe, ag feabhsú bandaleithead i gcomparáid le OM1. Is minic a dhéantar OM2 nua-aimseartha mar léasair-optamaithe, cé nach gcomhlíonann sé dianriachtanais EMB OM3.

Toisc go n-úsáideann OM1 agus OM2 araon seaicéid oráiste, fíoraigh an cineál snáithín i gcónaí trí fhinscéal clóite an chábla a sheiceáil (m.sh., "50/125" vs "62.5/125") roimh fhoirceannadh nó splicing.

Teorainneacha Fad Phraiticiúil:

Stádas Reatha:

Cosúil le OM1, tá OM2 á chéimniú amach as suiteálacha nua. Cuireann an teorainn 82-méadar ag 10GbE srian lena úsáidí i dtimpeallachtaí nua-aimseartha, cé go bhfuil sé fós inseirbhíse do naisc 1GbE laistigh dá theorainneacha achair.

Snáithín OM3 (Léasair-Snáithín Ilmhóid Optamaithe)

Sonraíochtaí Croí:

Trastomhas croí: 50μm

Trastomhas an chumhdaigh: 125μm

Bandaleithead Módúil Éifeachtach (EMB): 2,000 MHz·km ag 850nm

bandaleithead OFL: 1,500 MHz·km ag 850nm

Uaslaghdú: 3.0 dB/km ag 850nm

Dath seaicéid: Aqua (in aghaidh TIA-598C)

Comhthéacs Teicniúil:

Ba é OM3 an chéad aicmiú snáithíní a dearadh go sonrach le haghaidh tarchur VCSEL. D'aistrigh an phríomhmhéadrach ó bhandaleithead Seoladh Forlíonta (ábhartha do stiúir) go Bandaleithead Módúil Éifeachtach (ábhartha do VCSELanna). Déantar EMB a chinneadh trí thástáil Moill Mhód Difreálach (DMD), a thomhaiseann conas a chuirtear moill ar ghrúpaí mód difriúla i gcoibhneas lena chéile faoi choinníollacha seolta srianta a shamhlaíonn iompar VCSEL.

Ciallaíonn an tsonraíocht EMB 2,000 MHz·km go soláthraíonn nasc 300-méadar thart ar 6.67 GHz de bandaleithead inúsáidte-leordhóthanach do 10GbE le corrlach. Tá rialú docht ar phróifíl innéacs athraonta an tsnáithín, go háirithe sa chroílár ina bhfuil fuinneamh VCSEL comhchruinnithe.

Teorainneacha Fad Phraiticiúil:

Stádas Reatha:

Tá OM3 fós in úsáid go forleathan agus tá sé éifeachtach ó thaobh costais d’fheidhmchláir 10GbE laistigh de 300 méadar. I gcás suiteálacha snáithíní cónaitheacha agus líonraí fiontair níos lú ina bhfanann rith cábla faoi 300 méadar, cuireann OM3 luach den scoth ar fáil. Mar sin féin, nochtann feidhmchláir 40GbE agus 100GbE a teorainneacha go tapa.

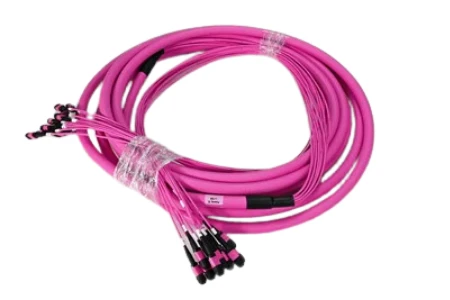

OM4 Snáithín

Sonraíochtaí Croí:

Trastomhas croí: 50μm

Trastomhas an chumhdaigh: 125μm

Bandaleithead Módúil Éifeachtach (EMB): 4,700 MHz·km ag 850nm

bandaleithead OFL: 3,500 MHz·km ag 850nm

Uaslaghdú: 3.0 dB/km ag 850nm

Dath seaicéid: Aqua nó Erika Violet (in aghaidh TIA-598C)

Comhthéacs Teicniúil:

D'eascair OM4 as mionchoigeartú leanúnach ar an bpróiseas déantúsaíochta tar éis tabhairt isteach OM3. Bhain táirgeoirí snáithíní smacht níos déine ar an bpróifíl innéacs athraonta, níos mó ná an bandaleithead módúil éifeachtach a dhúbailt. Ní dearadh snáithín nua é seo chomh mór le forbairt déantúsaíochta OM3 go caighdeáin cháilíochta níos airde.

Ceadaíonn an EMB 4,700 MHz·km nasc 400-méadar chun tacú le thart ar 11.75 GHz de bandaleithead, rud a chumasaíonn 10GbE thar achair a sháródh cumas OM3. Níos tábhachtaí fós, leathnaíonn OM4 raon na gcóras 40GbE agus 100GbE ó theorainneacha 100m/70m OM3 go 150m/100m faoi seach.

Tá OM4 comhoiriúnach go hiomlán ar gcúl le OM3 - úsáideann an dá chroílár 50μm agus is féidir iad a idirnascadh gan aon chaillteanais mhodha neamhréire. Is é an t-idirdhealú amhairc bunscoile an dath seaicéad Erika Violet (magenta) roghnach, cé go n-úsáideann go leor déantúsóirí fós Aqua.

Teorainneacha Fad Phraiticiúil:

Stádas Reatha:

Is é OM4 an rogha molta do shuiteálacha ionad sonraí nua a thacaíonn 10GbE trí 100GbE. Tá a phréimh praghais thar OM3 measartha (10-20% go hiondúil), agus soláthraíonn a raon méadaithe solúbthacht oibríochta bríoch agus cosaint don todhchaí.

Snáithín OM5 (Snáithín Ilmhód Leathanbhanda)

Sonraíochtaí Croí:

Trastomhas croí: 50μm

Trastomhas an chumhdaigh: 125μm

EMB ag 850nm: 4,700 MHz·km (mar an gcéanna le OM4)

EMB ag 953nm: 2,470 MHz·km (sonraíocht nua)

Uaslaghdú: 3.0 dB/km ag 850nm, 2.3 dB/km ag 953nm

Dath seaicéad: Aoil Glas (in aghaidh TIA-598C)

Comhthéacs Teicniúil:

Is ionann OM5 agus athrú paradigm i ndearadh snáithíní ilmhód. Cé go ndearna OM3 agus OM4 bandaleithead optamaithe ag an tonnfhad traidisiúnta VCSEL 850nm, leathnaíonn OM5 an leas iomlán a bhaint as raon tonnfhad ó 850nm go 953nm.

Cumasaíonn an cumas leathanbhanda seo Ilphléacsú Rannán Tonnfhad Gearr (SWDM), áit a dtarchuireann ceithre thonnfhad (850nm, 880nm, 910nm, agus 940nm) go comhuaineach thar phéire snáithíní amháin. Déanann SWDM cumas an tsnáithín a cheathair go héifeachtach gan snáitheanna snáithíní breise a bheith ag teastáil nó aistriú chuig optaic comhthreomhar.

Soiléiriú Criticiúil:Is ionann EMB OM5 ag 850nm agus sonraíocht OM4. Maidir le trasghlacadóirí aonair-tonnfhad 850nm (caighdeánach 10GbE, 25GbE, 40GbE SR4, 100GbE SR4), ní sholáthraíonn OM5 aon bhuntáiste achair thar OM4. Ní íocann an phréimh OM5 díbhinní ach amháin nuair a bhíonn trasghlacadóirí in ann SWDM a úsáid ar nós 40G-SWDM4, 100G-SWDM4, nó modúil 400G-BD4.2 atá ag teacht chun cinn.

Teorainneacha Fad Phraiticiúil:

Stádas Reatha:

Tá glacadh OM5 níos moille ná mar a ceapadh ar dtús. Is deacair an phréimh chostais (go hiondúil 30-50% thar OM4) a chosaint mura bhfuil trasghlacadóirí SWDM mar chuid den phlean imscartha. I gcás fhormhór na n-iarratas lárionad sonraí, baineann OM4 in éineacht le optaic chomhthreomhar (nasc MPO/MTP) amach éifeachtúlacht costais chomhchosúil nó níos fearr do 40GbE agus 100GbE.

Léiríonn OM5 gealltanas do thimpeallachtaí hipearscála ina bhfuil srian ar áireamh snáitheanna snáithíní nó ina bhfuil an cosán ascnaimh go 400GbE agus níos faide i bhfabhar ilphléacsáil tonnfhad thar chomhthreomhaireacht shnáithíneach.

Tábla Cuimsitheach Comparáide

An Snáithín Ceart a Roghnú: Creat Cinnidh

Critéir Mheasúnaithe

1. Riachtanais Bandaleithid Reatha

Déan do thoipeolaíocht líonra reatha a mhapáil agus aithnigh luas gach naisc. Má tá naisc 1GbE go príomha á rith agat, soláthraíonn fiú OM3 spás cloiginn substaintiúil. Mar sin féin, má tá naisc 10GbE nó níos tapúla i réim, is é OM4 an t-íosmhéid praiticiúil don chuid is mó de na timpeallachtaí.

2. Faid Rith Cábla

Tomhais nó déan meastachán ar do ritheann cábla is faide. Cuir san áireamh lúba slaodacha, arduithe ingearacha, agus aistir ródaithe-is minic a sháraíonn fad an chábla suiteáilte-achair dhíreach 20-40%.

3. Conair Imirce na Todhchaí

Is gnách go bhfásann éilimh bandaleithead lárionad sonraí 25-50% in aghaidh na bliana. Ba cheart go mbeadh ar a laghad 2-3 ghlúin teicneolaíochta in infreastruchtúr cáblaithe atá suiteáilte inniu. I gcás fhormhór na n-eagraíochtaí, ciallaíonn sé seo dearadh a dhéanamh do 40GbE/100GbE fiú má oibríonn an trealamh reatha ag 10GbE.

4. Srianta Buiséid

Cé go n-iompraíonn OM4 préimh measartha thar OM3, is gnách go mbíonn an difríocht costais ábhartha ag baint le costas saothair suiteála cáblaí. D'fhéadfadh suiteáil OM4 inniu in aghaidh OM3 10-20% a chur le soláthar cáblaí ach seachnaítear costas i bhfad níos mó ar athcháblú níos déanaí.

Achoimre ar an Moladh

Roghnú Cónascaire agus Dea-Chleachtais

Braitheann feidhmíocht snáithín multimode go criticiúil ar cháilíocht agus ar ghlaineacht an chónascaire. I gcás feidhmchláir lárionad sonraí arddlúis, tacaíonn ár réitigh MPO/MTP le cumraíochtaí 8, 12, 16, agus 24-snáithín le haghaidh trasghlacadóirí snáthoptaice comhthreomhara. Maidir le naisc déphléacsacha traidisiúnta, tairgeann cónaisc LC an dlús calafoirt is airde lenár ferrules ceirmeacha cruinneas a chinntíonn caillteanas isteach fo-0.2dB comhsheasmhach.

Cineálacha Polainnis

PC (Teagmhálaí Fisiceach): Basic polish, adequate for most multimode applications. Return loss typically >30dB.

UPC (Teagmhálaí Ultra Fhisiciúil): Enhanced polish with better surface finish. Return loss typically >50dB. Molta d'fheidhmchláir ardluais.

APC (Teagmhálaí Fisiciúil Uillinneach): 8-degree angled polish minimizes back-reflection. Return loss >60dB. Úsáidtear go príomha le snáithín aonmhóid ach tá sé ar fáil d'fheidhmchláir speisialaithe ilmhód.

Prótacal Glantacháin

Is é éilliú an phríomhchúis le teipeanna nasc. Is féidir le fiú cáithnín deannaigh 1μm amháin bac a chur ar tharchur solais suntasach trí chroílár 50μm. Roimh gach cúplála, déan iniúchadh-aghaidheanna an chónascaire a bhfuil scóip snáithíní méadaithe 200x nó níos airde acu agus glan le lint-cuipeanna saor ag baint úsáide as IPA (alcól isopropil) nó caiséid glantacháin tirime.

An Cás Gnó a Dhéanamh: Costas Iomlán na hÚinéireachta

Is minic nach mbíonn an difríocht costais idir gráid snáithíní ilmhód chomh suntasach ná mar a fheictear:

Sampla Costas Ábhar (corda paiste 100m):

OM3: ~$45

OM4: ~$52 (préimh 15%)

OM5: ~$68 (préimh 51% thar OM3)

Saothar Suiteáil(mar an gcéanna do gach grád): ~$150-300 in aghaidh an rith

Nuair a bhíonn an costas iomlán i gceannas ar shaothar suiteála, is beag an costas incriminteach a bhaineann le sonrú OM4 thar OM3-cé go bhfuil an t-árachas i gcoinne srianta bandaleithead sa todhchaí substaintiúil.

Le haghaidh tógáil ionad sonraí nua, molaimid OM4 mar an tsonraíocht réamhshocraithe. Cinntíonn an infheistíocht bheag tosaigh seo comhoiriúnacht le trealamh 10GbE, 25GbE, 40GbE, agus 100GbE gan teorainneacha achair laistigh de ghnáth-raca-go-raca agus ró-go-faid rónna.
