Suiteáil Cábla Snáithín snáthoptaice Dhíon agus Lasmuigh

Foireann Evolux Fiber · Feabhra 2026 · 10 nóiméad le léamh

Is céim ríthábhachtach í suiteáil snáthoptaice chun líonraí ardfheidhmíochta a thógáil. Cinntíonn roghnú an chábla ceart tarchur sonraí éifeachtach, fad saoil agus marthanacht thar timpeallachtaí éagsúla. Clúdaíonn an treoir seo cábla snáthoptaice laistigh agus suiteáil cábla snáthoptaice lasmuigh, le leideanna praiticiúla do gach cás.

Nua le snáthoptaice? B'fhéidir gur mhaith leat ár gcuidBunúsacha cónascaire snáthoptaicear dtús.

Cineálacha Cábla snáthoptaice de réir Iarratais

Déantar cáblaí snáthoptaice a chatagóiriú bunaithe ar a dtimpeallacht imscartha: laistigh agus lasmuigh. Tá gach cineál deartha le gnéithe sonracha chun coinníollacha éagsúla a láimhseáil.

Cáblaí Snáithín snáthoptaice Dhíon

Úsáidtear cáblaí snáthoptaice faoi dhíon go coitianta i bhfoirgnimh, oifigí agus ionaid sonraí. Tá na cáblaí seo solúbtha, éadrom, agus deartha le hábhair atá frithsheasmhach in aghaidh dóiteáin chun cóid sábháilteachta a chomhlíonadh. Bíonn níos lú strus timpeallachta orthu ná mar a bhíonn cáblaí amuigh faoin aer ach caithfidh siad cloí le caighdeáin dhian sábháilteachta dóiteáin.

Tá tábhacht níos mó ag baint le rátáil dóiteáin ná mar a thuigeann an chuid is mó daoine. I dtine foirgnimh, is féidir leis an seaicéad cábla mícheart múch tocsaineach a scaoileadh nó lasracha a scaipeadh trí spásanna láimhseála aeir. De réir NEC (Cód Náisiúnta Leictreach) Airteagal 770, seo an méid is gá duit a bheith ar an eolas faoi rátálacha:

Ní sárú cóid amháin é an rátáil mhícheart a úsáid. Chonaiceamar go ritheann suiteálaithe cábla OFNR trí spásanna iomlána chun cúpla cent in aghaidh an chos a shábháil. Glacann cigire tógála é, sracadh amach gach rud agus déantar é a athdhéanamh le cábla ceart. Cosnaíonn an "coigilteas" thart ar 10x níos mó sa deireadh.

Cáblaí Snáithín snáthoptaice Lasmuigh

Tugann cáblaí lasmuigh aghaidh ar shraith dúshlán atá go hiomlán difriúil-luaiteacha teochta ó -40 céim go +70 céim , insíothlú taise, díghrádú UV, strus fisiceach, agus uaireanta creimirí ag coganta tríd an seaicéad. Tógtar na cáblaí seo níos déine le seaicéid armúrtha agus ábhair blocála uisce.

Cáblaí Snáithín Faoi Thalamh

Tarraingítear na cáblaí seo trí seoladáin curtha 1 go 2 mhéadar ar doimhneacht. Soláthraíonn an seoladán cosaint fhisiciúil, ach téann taise isteach fós le himeacht ama-sin an fáth a dteastaíonn uisce ó cháblaí faoi thalamh-blocála glóthach nó tirim-blocáil téip laistigh. Cuidíonn seaicéid bhealaithe-le frithchuimilt a laghdú le linn tarraingt fhada tríd an gcóras seoladáin.

Cáblaí Adhlactha Díreacha

Murab ionann agus cáblaí faoi thalamh, téann cáblaí díreacha curtha isteach sa talamh gan seoladáin. Teastaíonn armúr treisithe uathu-cruach rocach nó téip alúmanaim-chun brú ithreach agus damáiste creimirí a láimhseáil. Cuireann Evoluxcáblaí armúrthale cosaint fheabhsaithe atá deartha go sonrach le haghaidh feidhmeanna adhlactha díreacha.

Cáblaí Aeróige

Crochadh cáblaí aerga idir cuaillí nó ceangail le foirgnimh. Tá siad cosanta ó ghuaiseacha faoin talamh ach aghaidh a thabhairt ar luchtú gaoithe, carnadh oighir, agus nochtadh leanúnach UV ina ionad sin. Tá dearaí féintacúla le sreang teachtaire cruach tógtha i-tá meáchan an chábla ar an teachtaire agus coimeádann na snáithíní optúla cosanta laistigh.

Cáblaí Fomhuirí

Le haghaidh imscaradh faoi uisce in aibhneacha, lochanna, nó limistéir chósta, teastaíonn friotaíocht uisce níos fearr do cháblaí. Úsáideann an chuid is mó díobh bacainní iolracha: feadáin líonta glóthacha, téipeanna inséidte uisce, agus tógáil heirméiteach séalaithe. Cosnaíonn armúr trom i gcoinne stailceanna ancaire.

Pleanáil Réamhshuiteála

Seo rud nach gcuireann an chuid is mó de na treoracha béim a dhóthain: cuireann pleanáil cosc ​​ar thart ar 95% d'fhadhbanna suiteála. Ní bhaineann cúrsaí teicneolaíochta-cheisteanna pleanála. Rinne duine éigin dearmad a sheiceáil an raibh an seoladán reatha lán cheana féin. Níor thuig duine éigin go raibh gá le ceadúnas don chrosaire bóthair. D'ordaigh duine éigin cábla 20 méadar gearr.

Sula n-ordóidh tú rud ar bith, siúil an bealach iomlán agus doiciméad:

Fad iomlán- tomhais é, ná déan meastachán. Cuir 10-15% leis le haghaidh athruithe boga agus ródaithe.

Constaicí- ballaí, síleálacha, fóntais atá ann cheana féin, trasbhealaí bóthair

Coinníollacha comhshaoil- an mbeidh sé faoi lé foircneacha teochta? Taise? Ceimiceáin?

Bonneagar atá ann cheana féin- an féidir leat seoladáin, tráidirí cábla nó cosáin atá ann cheana a úsáid?

Ceadanna ag teastáil- ceadanna tochailte, ceadanna tógála, ceart-na gcomhaontuithe slí

Le haghaidh obair lasmuigh, cuir glaoch811(Sna SA) chun fóntais faoi thalamh atá ann cheana a aimsiú roimh aon tochailt. Tá sé seo riachtanach go dlíthiúil, agus cruthaítear fadhbanna tromchúiseacha nuair a bhuailtear líne gáis nó cábla cumhachta.

Na cleachtais is fearr maidir le suiteáil snáthoptaice

Tá buntáistí móra ag baint le cáblaí snáithíní-bandaleithead ard, caillteanas íseal, díolúine i leith trasnaíochta leictreamaighnéadach. Ach ní léirítear na buntáistí seo ach amháin nuair a dhéantar an tsuiteáil i gceart. Seo comhairle spriocdhírithe maidir le cásanna suiteála éagsúla.

Suiteáil Snáithín snáthoptaice Dhíon

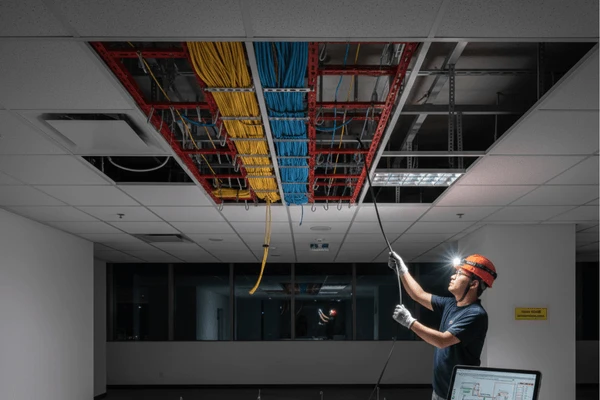

Suiteálacha Uasteorainn & Urlár Ardaithe

Is dócha gurb iad uasteorainneacha titim agus urláir ardaithe na háiteanna is éasca chun snáithín a rith. De ghnáth is féidir na painéil uasteorainn a bhrú suas agus a bhogadh i leataobh, rud a thugann rochtain duit ar na cáblaí bealaigh thuas. Ardaíonn tíleanna urláir ardaithe ar an mbealach céanna.

Ba cheart go mbeadh tacaíocht mhaith agus eagraithe go maith do cháblaí sna spásanna seo. Úsáid tráidirí, J-dubháin, nó strapaí velcro- idir 4 agus 5 throigh ó chéile ar raonta díreacha, le tacaí breise ag athruithe treo.

Rud amháin a dhéanann daoine dearmad: ceangail tacaí le struchtúr an fhoirgnimh, ní leis an eangach uasteorainn. Níl an eangach deartha ach chun meáchan tíl a shealbhú. Chonaiceamar ailt uasteorainn ag teacht anuas nuair a bhí an iomarca cáblaí ceangailte leis an eangach le himeacht ama. Ní tharlaíonn sé láithreach-tógann sé míonna nó blianta de mheáchan carntha-ach nuair a théann sé, tógann sé amach gach rud thíos.

Cúpla rud eile le breathnú orthu i suiteálacha uasteorainn:

Ná leag cáblaí go díreach ar tíleanna síleála. Beidh siad ag sag agus faoi dheireadh titim.

Ná cinch naisc zip ró-daingean. Cruthaíonn pointí struis a chruthaíonn fadhbanna níos déanaí. Oibríonn strapaí velcro níos fearr.

Coinnigh snáithín scartha ó cháblaí cumhachta ar a laghad 12 orlach. Tá snáithín díolmhaithe ó chur isteach, ach gineann cáblaí cumhachta teas.

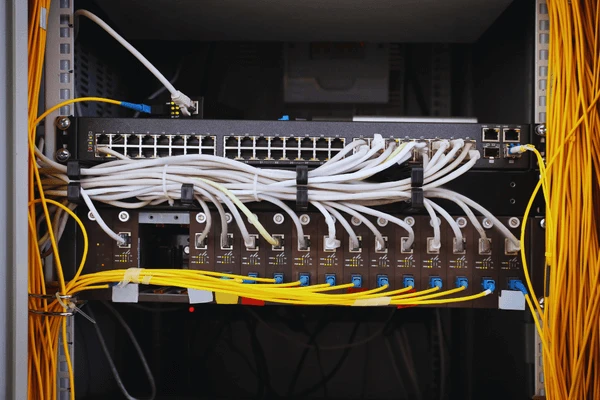

I-Suiteálacha Comh-Aireachta

Ní mór cáblaí taobh istigh de chaibinéid raca a eagrú. Cruthaíonn racaí messy fíorfhadhbanna-níos deacra le fabhtcheartú, níos éasca rud éigin a dhínascadh de thaisme, tromluí athruithe a dhéanamh níos déanaí.

Úsáidpainéil paiste snáithíníle haghaidh pointí críochnaithe glan. Bealach cáblaí trí bhainisteoirí cábla ingearacha agus cothrománacha seachas ligean dóibh drape trasna trealaimh. Coinnigh snáithíní agus cáblaí cumhachta ar an taobh eile den raca.

Fág lúba seirbhíse-cáblaí breise cornaithe suas i gcónaí lena n-úsáid amach anseo. Gan bhog, d'fhéadfadh go mbeadh gá le cáblaí nua a tharraingt ar feadh cúpla orlach fiú trealamh bogtha.

Suiteálacha Riser

Tá sé deacair ritheann cábla ingearach idir urláir mar gheall ar mheáchan an chábla. Is féidir leis an gcábla féin síneadh le himeacht ama mura dtacaítear leis i gceart.

Úsáid íosmhéid cábla rátáilte OFNR le haghaidh risers-OFNP má nascann an t-ardú le spásanna iomlána. Cáblaí tacaíochta go tráthrialta ag úsáid teanntáin rátáilte snáithíní. Is féidir le teanntáin mhiotail rialta an snáithín a bhriseadh má dhéantar é a ghéarú.

Seo tip a shábhálann go leor iarracht: tosú ón urlár uachtarach agus tarraingt anuas, ní suas. Trí chábla a tharraingt aníos troideann an domhantarraingt an bealach ar fad, agus méadaíonn an t-ualach gach méadar a tharraingíonn tú. Nuair a tharraingíonn tú anuas cuidíonn domhantarraingt in ionad tú a throid.

B'fhéidir go n-athraíonn na nósanna imeachta láimhseála ó mhonaróirí cábla éagsúla beagán. Mar sin seiceáil bileog an chábla le haghaidh ardú ingearach uasta gan tacaíocht, agus lean na treoracha ar dtús.

Suiteáil Snáithín snáthoptaice Lasmuigh

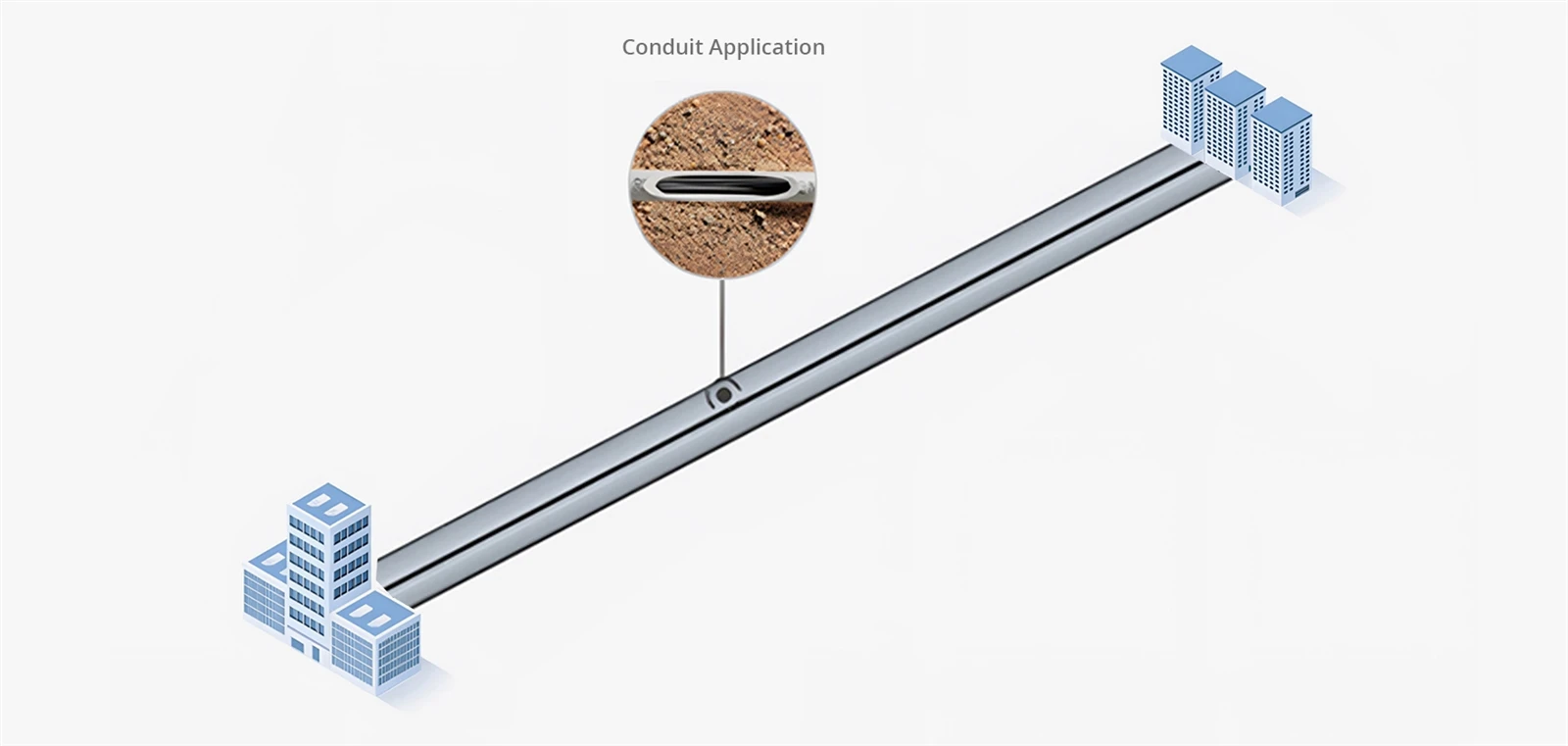

Suiteáil Seoladán

Tugann seoltóir cosaint mhaith fhadtéarmach do cháblaí lasmuigh, ach nuair a bhíonn sé suiteáilte, bíonn sé deacair agus costasach athruithe a dhéanamh. Déan an bealach a phleanáil go cúramach roimh ré.

Agus an cábla á tharraingt tríd an seoladán, coinnigh na pointí trasdula go léir réidh. Ag boscaí acomhal agus poill láimhe, ná lig do cháblaí a bheith suite ar imill ghéar-cuir píosa gearr seoladán solúbtha nó ionduct leis chun an cábla a threorú timpeall na gcoirnéal. Briseann boscaí tarraingthe rití fada ina gcodanna soláimhsithe agus tugann siad rochtain duit ar obair amach anseo.

Cuir rópa tarraingthe sa seoladán i gcónaí le linn na suiteála. Beidh sé uait níos déanaí. Úsáid bealaí atá comhoiriúnach le snáithín le haghaidh tarraingtí fada-uisce- oibríonn an glóthach atá bunaithe go maith go maith, ach deimhnigh go bhfuil sé comhoiriúnach le hábhar do chábla.

Nóta:Ba cheart go mbeadh ga taobh istigh de choireanna seoladáin 10 n-uaire ar a laghad trastomhas seachtrach an chábla. I gcás gnáthchábla lasmuigh 8mm, is é sin ga lúbtha 80mm ar a laghad. Ba cheart go mbeadh raonta seoladáin teoranta do 100 troigh idir pointí tarraingthe, gan níos mó ná dhá lúb 90 céim in aghaidh na míre. Má sháraítear na teorainneacha sin méadaítear go mór an teannas tarraingthe.

An Teicníc Fíor-8

Le haghaidh tarraingt an-fhada-céad troigh nó níos mó-ná déan iarracht é a dhéanamh go léir ag an am céanna. Tarraing go pointe idirmheánach, leag amach an cábla farasbairr i bpatrún figiúr-8 (ní ciorclach, a thugann casadh isteach), ansin lean ar aghaidh leis an tarraingt. Dáileann sé seo teannas agus cuireann sé cosc ​​​​ar rátáil uasta tarraingt an chábla a shárú.

Suiteáil Díreach Adhlactha

Cuireann adhlacadh díreach cábla díreach sa talamh gan seoladán. Ní mór duit cábla armúrtha rátáilte le haghaidh adhlactha díreach-ní mhairfidh cábla rialta lasmuigh níos mó ná bliain nó dhó.

Sula tochailt, glaoch811chun fóntais atá ann cheana a aimsiú. Éilíonn an dlí i bhformhór na n-áiteanna. Tá sé costasach sa chás is fearr a bheith ag bualadh líne gáis nó stoc snáithíní, agus is baolach ar an gceann is measa. Faigh ceadanna tochailte-tá siad de dhíth ar fhormhór na ndlínsí.

Braitheann doimhneacht adhlactha ar an suíomh:

Cuir i gcónaí faoi bhun na líne sioc do do réigiún. Is féidir le timthriallta leá reoite an ithir a aistriú agus damáiste a dhéanamh do cháblaí curtha ró-éadomhain.

Tar éis duit an cábla a chur, déan é a aislíon ar dtús le gaineamh nó ithir mhín-gan aon charraigeacha go díreach ar an gcábla. Suiteáil téip rabhaidh thart ar 12 orlach thuas. Déan an bealach cruinn a dhoiciméadú le comhordanáidí GPS nó tomhais mhionsonraithe. Gabhfaidh duine éigin buíochas leat blianta as seo nuair is gá dóibh é a aimsiú.

Suiteáil Aeróige

Cuireann suiteáil aerga cáblaí ar fionraí idir cuaillí. Seachnaíonn sé costais trinseála ach nochtar cáblaí d’aimsir-gaoth, oighear, ghrian, luascadh teochta.

Tá na cáblaí féin-tacaíochta ina bhfuil sreang teachtaire comhtháite. Iompraíonn an teachtaire na hualaí meáchain agus gaoithe agus fanann snáithíní optúla cosanta taobh istigh. I gcás suiteálacha in aice le línte cumhachta, úsáideann na cáblaí Tacaíochta Tréleictreacha Uile-Uile - snáth araimid seachas cruach chun guaiseacha leictreacha a sheachaint.

Tá níos mó tábhachta ag sag idir cuaillí ná mar a thuigeann daoine. Cruthaíonn ró-daingean fadhbanna struis i aimsir fhuar nuair a chonarthaíonn an cábla. Is cúis le ró-scaoilte an iomarca gluaiseachta sa ghaoth, rud a chruthaíonn tuirse ag pointí ceangail. I gcás réisí níos mó ná 100 méadar nó i limistéir aimsire crua, is dócha go dteastaíonn uait innealtóir a ríomhfadh sag ceart.

Nuair a théann cáblaí isteach i bhfoirgnimh, suiteáil lúba leathnaithe. Cruthaíonn athruithe teochta leathnú agus crapadh suntasach-gan lúba, go díríonn gluaiseacht strus ag pointí iontrála agus is féidir leis dochar a dhéanamh do dhul isteach cáblaí agus foirgnimh le himeacht ama.

Splicing agus Foirceannadh

Is leath den obair é cáblaí a shuiteáil. Is é an leath eile iad a nascadh i gceart.

Comhleá Splicing

Leáíonn splicing comhleá dhá cheann snáithíní mar aon le stua leictreach. Is beag nach mbíonn aon chaillteanas ag splice comhleá maith-go hiondúil faoi 0.05 dB. Sin an fáth gurb é an caighdeán é le haghaidh suiteálacha buana.

Éilíonn an próiseas beachtas ag gach céim:

Stráicean sciath cosanta chun snáithín lom a nochtadh. Bain úsáid as stiallacha snáithíní cearta-Déantar uirlisí seiftithe chun damáiste a dhéanamh don ghloine.

Glanan snáithín lom le 99% alcól iseapróipile agus lint-cuipeanna saor. Pas amháin in aghaidh na rannóige wipe.

Glanan snáithín a chruthú árasán, aghaidh deiridh ingearach. Cinneann cáilíocht scoilte cáilíocht splice-má tá cuma scealptha, dronuilleach nó garbh air, stríoc siar arís agus bain triail eile as.

fiústrí snáithíní a chur sa splicer. Ailínithe sé iad go huathoibríoch agus cuireann sé an stua i bhfeidhm.

Cosainan splice le muinchille teasa-laghdaithe. Tá splices comhleá lom thar a bheith leochaileach.

Má mheasann an splicer caillteanas os cionn 0.05 dB, chuaigh rud éigin mícheart. Is fearr é a athdhéanamh ná glacadh le splice imeallach.

Le haghaidh obair fhoirceannadh, cáilíochtpigtails snáthoptaicele nascóirí monarcha-snasta déanann siad fíordhifríocht sna torthaí deiridh.

Splicing Meicniúla

Úsáideann spíosraí meicniúla daingneáin ailínithe agus innéacs-glóthach meaitseála seachas comhleá. Níos tapúla a shuiteáil, níl gá le trealamh comhleá costasach.

An comhshó: caillteanas níos airde (0.1-0.5 dB tipiciúil vs faoi 0.05 dB le haghaidh comhleá) agus iontaofacht fadtéarmach níos ísle i dtimpeallachtaí crua. Fíneáil as deisiúcháin éigeandála nó jabanna le comhaireamh snáithíní íseal nuair is ábhar imní é costas trealaimh. Maidir le bonneagar buan, is é an comhleá an bealach le dul fós.

Cineálacha nascóirí

Éilíonn feidhmchláir éagsúla nascóirí éagsúla:

Árchónaisc snáthoptaiceteacht i ngach cineál caighdeánach le haghaidh foirceannadh monarchan agus páirce araon.

Tástáil agus Doiciméadúchán

Ná téigh thar thástáil. Ní chiallaíonn "Solasaíonn an nasc" go bhfuil an tsuiteáil go maith. D'fhéadfadh suiteáil imeallach oibriú ag 10G ach go dteipeann uirthi ag 100G, nó go n-oibreodh sé go breá sa samhradh ach go scaoilfeadh sé amach sa gheimhreadh.

Amharciniúchadh

Sula ndéanann tú aon rud a nascadh, seiceáil gach aghaidh deiridh cónascaire le micreascóp iniúchta ag formhéadú 200-400x. Cuardaigh le haghaidh deannaigh, méarloirg, scratches ar fud an croí, sceallóga sa ferrule.

Éilliú is cúis le formhór na bhfadhbanna líonra snáithíní. Fuarthas amach i suirbhé tionscail amháin gurb é seo an phríomhchúis le glaonna fabhtcheartaithe. Glan nascóirí éillithe le huirlisí glantacháin cearta agus -iniúch arís. Ciallaíonn scratches a thrasnaíonn an croí-limistéar gur gá an cónascaire a athsholáthar.

Tástáil Caillteanais

Tomhaiseann Tacair Tástála um Chaillteanas Optúil deireadh an chaillteanais ionsáite-go-deireadh. Déan comparáid idir torthaí tomhaiste agus caillteanas ionchais:

Caillteanas ionchasach=(fad snáithín × caolú) + (nascairí × 0.3 dB) + (spíosraí × 0.1 dB)

tanúchán snáithíní tipiciúil:

Mód singil-ag 1310nm: 0.35 dB/km

Mód singil-ag 1550nm: 0.25 dB/km

Ilmhód ag 850nm: 3.0 dB/km

Má tá an caillteanas tomhaiste i bhfad níos airde ná mar a ríomhadh, tá rud éigin mícheart. Faigh é sula nglacfaidh tú leis an suiteáil. Maidir le cáblaí áitribh, soláthraíonn caighdeán TIA-568 buiséid chaillteanais shonracha agus ceanglais tástála ar cheart don chuid is mó de na suiteálacha tráchtála a leanúint.

Tástáil OTDR

Seolann OTDR (Am Optúil-Frithchaitear Fearainn) bíoga solais agus tomhaiseann sé frithchaitheamh, ag taispeáint gach cónascaire, splice, lúb agus locht feadh an naisc. Insíonn an rian duit go díreach cá bhfuil fadhbanna agus cé chomh dian.

Sábháil rianta OTDR do gach snáithín. Nuair a theipeann ar rud éigin míonna nó blianta ina dhiaidh sin, léiríonn comparáid idir na rianta reatha agus na bunrianta go díreach cad a d’athraigh. Stóráil doiciméadú áit nach féidir le teicneoirí na todhchaí é a fháil ar ríomhaire glúine duine éigin a fhágann nuair a athraíonn siad post.

Fadhbanna Coitianta agus Réitigh

Ní bhunófar nasc ar chor ar bith

Seiceáil san ord seo: nascóirí ina suí i gceart? Snáithín ceart nasctha (lorg é go fisiciúil)? Polaracht TX/RX ceart? Nascóirí glan?

Earráidí eadrannach nó ráta ard earráide giotán

Beagnach i gcónaí ar cheann de thrí rud: nascóirí éillithe, cumhacht optúil imeallach (oibreacha nasc ach gan aon imeall), nó sárú ga Bend áit éigin sa chosán. Déan iniúchadh fisiciúil ar an mbealach ag lorg cora daingean-taobh istigh de racaí, ag athruithe treo, áit ar bith a bhfuil an cábla "stuffed" isteach i spás daingean.

D'oibrigh Link roimhe seo, ní amhlaidh anois

D'athraigh rud éigin. An ndearnadh aon obair sa cheantar? An ndearna aon duine aon rud a nascadh nó a dhícheangal? Déan comparáid idir rian reatha OTDR agus an bhunlíne.

Léiríonn OTDR caillteanas ard gan choinne ag pointe amháin

D'fhéadfadh a bheith ina chónascaire salach, droch-splice, bend daingean, nó damáiste fisiciúil. Tosaigh le glanadh. Mura réitíonn sé sin é, déan iniúchadh fisiciúil ar an suíomh a shainaithníonn an OTDR.

Conclúid

Tagann suiteáil snáithíní maith síos go dtí na bunghnéithe: cábla ceart don chomhshaol, láimhseáil chúramach, naisc ghlan, tástáil chuí. Níl sé casta, ach tá na sonraí tábhachtach. Scipeáil orthu agus beidh tú ag fabhtcheartú fadhbanna ar feadh na mblianta.

Soláthraíonn Evolux Fiber comhpháirteanna snáthoptaice iomlána-nascairí, cordaí paiste, corrlaigh, cuibheoirí agus boscaí teirminéil. Samplaí saor in aisce agus tacaíocht theicniúil ar fáil do do thionscadail.

Ceisteanna faoi do shuiteáil? Déan teagmháil lenár bhfoireannchun cabhair a fháil.
