Is imfhálú dlúth é bosca críochfoirt snáithín (FTB) a chríochnaíonn, a splices, agus a eagraíonn cáblaí snáthoptaice ag críochphointe rith cábla.Ceanglaíonn sé snáitheanna snáithíní atá ag teacht isteach le pigtails trí chomhleá splicing, ansin cuireann sé na pigtails sin ar aghaidh chuig calafoirt oiriúnaithe ina bhfuil cordaí paiste isteach. Ní bhíonn an chuid is mó de cheannaitheoirí ag streachailt leis an sainmhíniú seo. Bíonn siad ag streachailt leis an gcineál ceart, comhaireamh poirt, formáid an oiriúntóra agus an leibhéal cosanta a roghnú dá dtimpeallacht shuiteála ar leith - agus is é sin an áit a gcuirtear tús le formhór na bhfadhbanna imlonnaithe is féidir a sheachaint.
Díríonn an treoir seo ar na cinntí is tábhachtaí i ndáiríre nuair a shonraítear agus nuair a shuiteáiltear boscaí críochfoirt snáithíní, seachas na bunghnéithe is féidir leat a fháil ar aon bhileog sonraí táirge a athrá.

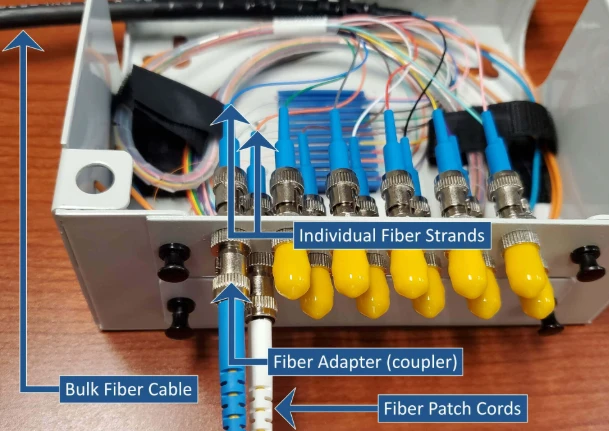

Cad atá i ndáiríre taobh istigh de bhosca críochfort snáithín
Tá trí ghrúpa feidhme i ngach FTB, beag beann ar bhranda nó ar mhúnla. Soláthraíonn an tithíocht cosaint fhisiciúil agus comhshaoil. Bainistíonn an tráidire splice na splices comhleá idir snáithíní cábla aguspigtails snáthoptaice. Agus cuireann an painéal adapter calafoirt cónascaire i láthair don domhan lasmuigh.
Braitheann an t-ábhar tithíochta ar an timpeallacht suiteála. Is gnách go n-úsáideann aonaid laistigh cumasc ABS nó PC+ABS: éadrom, lasair-retardant, saor. Teastaíonn ó aonaid lasmuigh polaiméir chobhsaithe UV le gaiscéid séalaithe rubair nó cruach fuar-rollta le sciath spraeála leictreastatach. Níl an difríocht cosmaideacha. Tosóidh bosca ABS rátáilte laistigh atá suite ar bhalla taobh amuigh ag cailciú agus ag scoilteadh laistigh de 18 mí i -ionad nochta, agus nuair a theipeann ar an séala, sroicheann an taise an tráidire splice. Ag an bpointe sin níl an bosca ag cosaint rud ar bith.
Is é an tráidire splice an áit a dtarlaíonn an obair optúil iarbhír. Déantar snáithíní cábla a bhaint, a scoilteadh, agus comhleá a spliceáil go snáithíní muiceola taobh istigh de shealbhóirí splice aonair. Faigheann an iomarca snáithín coiled isteach i lúba stórála. Tá dhá uimhir tábhachtach anseo: cé mhéad splices is féidir leis an tráidire a choinneáil, agus cibé an gcuireann na bealaí ródaithe i bhfeidhm an ga íosta claonta. Riachtanais snáithín singlemode caighdeánach G.652D ar a laghad ga Bend 30 mm. Glacann snáithín neamhíogair G.657A2 lúb suas chomh beag le 10 mm, agus is é sin an fáth go bhfuil sé anois mar an réamhshocrú i ndearaí spáis FTB daingean. Tabharfaidh tráidire a chuireann brú ar shnáithíní isteach i gcora níos déine ná na tacaí den chineál snáithíní, tabharfar isteach - caillteanas macrobend a thaispeánann ar rian OTDR ach atá beagnach dodhéanta a shocrú gan ath-spliceáil.
Coinníonn an painéal adaptercuibheoirí snáthoptaice- na soicéid a ghlacann le cordaí paiste ó threalamh le sruth. Is iad cuibheoirí SC/APC an caighdeán do líonraí FTTH agus PON toisc go bhfuil a gcuid snas uillinneacha 8 gcéim ag brú ar chaillteanais fillte faoi −60 dB, rud a bhaineann le cáilíocht tarchuir in aghaidh an tsrutha. Is iad na hoiriúnóirí LC is mó atá i dtimpeallachtaí lárionad sonraí ina bhfuil dlús calafoirt mar thosaíocht. Is féidir cineálacha oiriúnaitheora a mheascadh laistigh de FTB amháin go teicniúil le hoiriúnóirí hibrideacha, ach cruthaíonn sé mearbhall le linn cothabhála agus ba cheart é a sheachaint mura bhfuil cúis theicniúil soiléir ann. Mura bhfuil tú cinnte cén éiceachóras cónascaire atá de dhíth ar do shuíomh, beidh an miondealú seo ar anceithre chineál cónascaire snáthoptaice coitiantaclúdaíonn sé na comhbhabhtáil.
Cineálacha Bosca Teirminéil Snáithín - agus Nuair a Bhaineann Gach Duine Ciall as
Níl aicmiú FTB casta, ach is é an rogha mícheart don chomhshaol ceann de na botúin soláthair is coitianta. Seo é a scarann na príomhchineálacha go praiticiúil, ní hamháin go teoiriciúil.

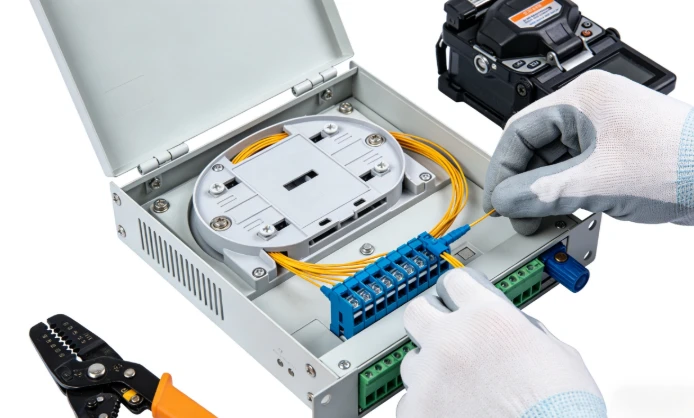

FTBanna gléasta ar bhallais capall oibre iad d'imscaradh FTTH agus -oifige beaga. Bolg siad go balla nó suíonn siad laistigh de-chaibinéad dáileacháin reatha lag, tacaíonn siad le 2 go 24 croíshnáithín, agus úsáideann siad clúdach oscailte nó inbhainte. Tógann an tsuiteáil nóiméad - dhá nó ceithre scriúnna agus glandán cábla - agus sin an fáth a sonraítear iad i-rolladh cónaithe ardtoirte nuair a gcaithfidh costas saothair in aghaidh an aonaid fanacht íseal. Tá spás tráidire splice teoranta sa chomhbhabhtáil: más gá duit scoilteoir PLC a chomhtháthú nó níos mó ná 24 croí a láimhseáil, éiríonn bosca gléasta balla plódaithe go tapa.
Raca-FTBanna gléastadul isteach i racaí caighdeánacha 19-orlach in ionaid sonraí, oifigí lárnacha, agus scáthláin teileachumarsáide. Sleamhnaíonn siad amach le haghaidh rochtana splice, cuireann siad dlús calafoirt níos airde (24, 48, suas le 96 snáithín), agus tacaíonn siad le hailtireachtaí tras-nasctha agus idirnasctha araon. Tá údar leis an gcostas breise in aghaidh an aonaid i dtimpeallachtaí ina bhfuil smacht bainistíochta cábla agus inscálaitheacht sa todhchaí níos airde ná praghas an imfhálaithe.

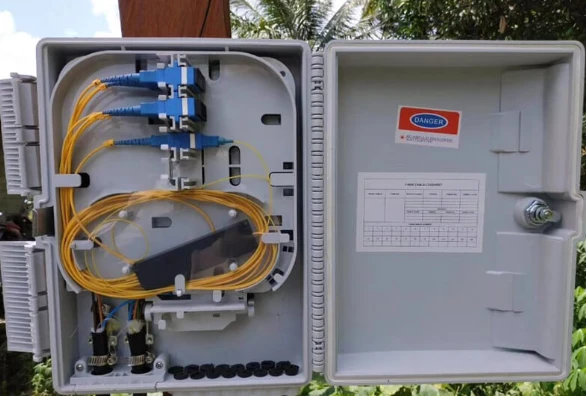

FTBs lasmuighatá tógtha le haghaidh feidhmchláir mount cuaille nó balla amuigh-. Gaiscéid séalaithe, sliogáin resistant UV, crua-earraí creimeadh, agus lamháltas teochta oibriúcháin ó thart ar −40 céim go dtí +75 céim . Is é an rátáil IP an tsonraíocht aonair is tábhachtaí anseo - agus ceann de na cinn is minicí a ndéantar drochbhreithiú uirthi. Oibríonn bosca rátáil IP54 i gconair fothain. Teastaíonn IP68 ó chuaille in aice le mórbhealaigh cois cósta. Is é an chaoi a dteipeann ar bhoscaí sa réimse a shonrú de réir lipéid ("rátáil lasmuigh") seachas de réir coinníollacha suímh iarbhír.
FTBanna Deisceis aonaid éadroma, iniompartha iad le haghaidh timpeallachtaí tástála, stáisiúin spliceála shealadacha, nó suíomhanna beaga nach bhfuil feistiú buan praiticiúil. Íobairtíonn siad cosaint an chomhshaoil mar áis.
Tagairt Roghnúcháin Thapa
| Cás Imscartha | Cineál Molta | Comhaireamh Poirt | Cuibheoir | Príomhriachtanas |
|---|---|---|---|---|
| FTTH laistigh (teach singil) | Feistis balla- | 4 / 8 | SC/APC | Méid dhlúth, tráidire splice do 1-2 cáblaí |
| Árasán / MDU riser | Suiteáil balla-nó lasmuigh | 8 / 12 / 24 | SC/APC | Comhoiriúnacht scoilteoir, comhaireamh iontrála cábla |
| Ionad sonraí / oifig lárnach | Raca{0}}feistigh | 24 / 48 / 96 | LC | Dlús an phoirt, sleamhnaigh-rochtain ar thráidire amach |
| Pointe dáilte lasmuigh | Bosca séalaithe lasmuigh | 8 / 12 / 24 | SC/APC | Rátáil IP{0}}, UV agus friotaíocht taise |
| Suíomh sealadach / tástála | Deasc | 4 / 8 / 12 | Athraíonn | Inaistritheacht, socrú tapa |
Ordóg úsáideach: líon an bhosca go dtí thart ar 60–70% den toilleadh ar an gcéad lá. Ionsúnn an spás cloiginn atá fágtha fás sa todhchaí gan babhtáil imfhálaithe iomlán.
Sábhálann roinnt treoirlínte "ná" níos mó airgid ná aon chairt roghnúcháin. Ná húsáid balla-mount FTB má tá a fhios agat cheana féin go gcaithfidh scoilteoir PLC a bheith istigh - beidh spás an tráidire imeallach ar a laghad. Ná glac leis go gclúdaíonn IP65 gach suíomh lasmuigh; Teastaíonn IP68 ó fheistis cuaille nochta agus láithreacha cósta. Agus ná réamhshocrú le cuibheoirí LC díreach toisc go bhfuil siad níos lú má tá an chuid eile den suíomh tógtha thart ar SC/APC - cosnaíonn neamhréir cónascaire níos mó le socrú ná mar is fiú an gnóthachan dlúis.
Botúin Roghnúcháin Bosca Teirminéil Snáithín Coiteann
Ní crua-earraí lochtacha is cúis le formhór na bhfadhbanna FTB. Earráidí sonraíochta a dhéantar sula n-ordaítear an bosca is cúis leo. Tagann ceithre bhotún aníos arís agus arís eile.
An cineál oiriúnaitheora a roghnú gan fardal corda paiste atá ann cheana féin a sheiceáil.I dtionscadail ina sonraíonn foireann amháin an FTB agus go n-ordaíonn foireann eile na cordaí paiste, téann sé seo mícheart níos minice ná mar ba chóir. Tá painéal cuibheora SC/APC gan úsáid má tá tarraiceán lán de gheansaithe SC/UPC ar an suíomh cheana féin. Déanfaidh na ferrules snasta dronuilleacha agus cothrom- le chéile go fisiciúil, ach cruthaíonn an bhearna aeir ag an gcomhéadan spíc machnaimh a dhíghrádaíonn feidhmíocht PON in aghaidh an tsrutha. Fíoraigh éiceachóras an chónascaire roimh ghlasáil sa phainéal oiriúnaitheora.
Boscaí lasmuigh a roghnú de réir lipéad margaíochta in ionad rátáil IP iarbhír.Ní rang IP é "rátáil lasmuigh". D’fhéadfadh go mbeadh bosca lipéadaithe “lasmuigh” IP54, rud a chiallaíonn go seasann sé i gcoinne uisce a splancadh ach nach ndéanann sé báisteach marthanach nó níocháin faoi bhrú. Má tá an suíomh suiteála nochta don aimsir, deimhnigh an uimhir IP ar leith i gcoinne na gcoinníollacha a thabharfaidh aghaidh ar an mbosca i ndáiríre - seachas na coinníollacha a ghlacann an bhileog sonraí leis.
Toilleadh spártha calafoirt a mheas faoina luach.Tá croíbhosca 12-beagán níos daoire ná bosca croí-8-. Cosnaíonn sé i bhfad níos mó ná an difríocht praghais i bhfad níos mó ná an difríocht praghais má chuirtear bosca 12 chroí in ionad 8-bosca croí dhá bhliain ina dhiaidh sin - lena n-áirítear rolla trucaile, ath-splicing, agus downtime. Spec le haghaidh fáis.
Neamhaird a thabhairt ar chomhoiriúnacht fachtóir foirm scoilteoir.Má éilíonn an plean imlonnaithe comhtháthú aScoilteoir optúil PLCtaobh istigh den bhosca teirminéil, caithfidh leagan amach an tráidire splice agus doimhneacht an imfhálaithe freastal ar an modúl scoilteoir - go hiondúil feadán nó fachtóir foirm caiséad ABS. Níl gach FTB deartha chuige seo. Seiceáil na toisí inmheánacha agus cumraíocht an tráidire sula nglacfar leis go mbeidh scoilteoir oiriúnach.

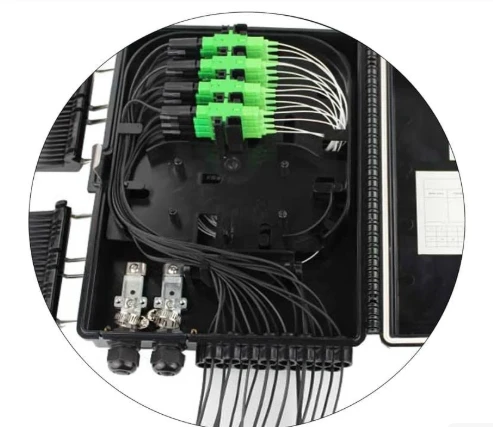

Comhtháthú Scoilteoirí PLC Taobh istigh de Bhoscaí Teirminéil Snáithín
Tá níos mó oibreoirí FTTH le chéile anois an fheidhm scoilte agus an fheidhm foirceanta san imfhálú céanna. In ionad snáithín a rith ó chomh-aireachta scoilteoir ar leith go dtí bosca teirminéil anuas, suíonn an scoilteoir go díreach ar an tráidire splice FTB. Ceanglaíonn an snáithín cábla friothálacha leis an ionchur scoilteoir; tá gach aschur scoilteoir comhleá spliced go pigtail a chríochnaíonn ar an bpainéal oiriúntóra. Nascann síntiúsóirí trí cháblaí titim atá plugáilte isteach sna hoiriúnóirí painéil tosaigh sin.
Oibríonn sé seo toisc go bhfuil tonnfhad-neamhspleách ar scoilteoirí PLC trasna an bhanda oibriúcháin 1260–1650 nm. Is féidir le FTB comhtháite amháin GPON le sruth a láimhseáil ag 1490 nm, in aghaidh an tsrutha ag 1310 nm, agus forleagan físeáin RF ag 1550 nm ag an am céanna. Níl gá le crua-earraí scagtha breise.
Ciallaíonn níos lú imfhálú níos lú pointí splice, cosáin snáithíní níos giorra, agus doiciméadú níos simplí - níos lú saothair suiteála, níos lú cothabhála leanúnach. Is é an teorainn ná méid an imfhálaithe: balla-mountbosca teirminéil snáthoptaicefágann scoilteoir 1 × 8 spás teoranta le haghaidh stórála snáithíní spártha, mar sin caithfidh an suiteáil a bheith glan. Maidir le tionscadail ina bhfuil gá le comhaireamh an phoirt, formáid an oiriúntóra, agus comhtháthú scoilteora a dhearbhú le chéile, tá níos mó tábhachta ag baint le leagan amach na mbosca ná an acmhainn ceannlíne ar an mbileog sonraí. Le haghaidh meicnic mhionsonraithe ar an mbealach a théann na comharthaí trí na himfháluithe seo, lean an bealach teicniúil seo ar aghaidhconas a oibríonn bosca teirminéil snáthoptaiceclúdaíonn sé an cosán comhartha inmheánach.
Cleachtais Shuiteála agus Chothabhála a Bhaineann I ndáiríre
Is cúis le dhá chéim suiteála na fadhbanna réimse is mó, agus is féidir an dá cheann a sheachaint.
Is é an chéad cheann splicing éillithe. Tugann foirceann snáithíneach salach isteach 0.3–0.5 dB de chaillteanas ionsáite barrachais in aghaidh an splice - go leor chun nasc PON imeallach a bhrú faoi thairseach íogaireachta an ghlacadóra. Glan gach foirceann snáithíní le lint-cuipeanna saora agus IPA sula scoiltfidh tú. Déan iniúchadh le micreascóp snáithín tar éis scoilte. Má tá aon éilliú le feiceáil, glan agus -glan arís. Is fánach an t-am a chaitear ar an gcéim seo i gcomparáid leis an am a chaitear ag réiteach fadhbanna ardchaillteanais tar éis don bhosca a bheith séalaithe.
Is é an dara chasmhóiminte gland cábla. Má dhéantar ró-ghéarú, brúnn sé truaill an chábla agus cuireann sé strus ar na snáithíní laistigh. Faoi- ceadaíonn géarú taise dul isteach thar míonna. Lean luachanna chasmhóiminte sonraithe an mhonaróra. Ní céim í seo ina bhfuil "lámh daingean móide beagán" ina ionad inghlactha do eochair chasmhóiminte.
Ar mhaithe le cothabháil leanúnach, tá boscaí teirminéil snáithíní éighníomhach agus ní mór aird íosta - a bheith orthu ach ní gá iad a nialas. Sceideal praiticiúil: críochnaíonn iniúchadh amhairc agus nascóirí-glanadh aghaidh gach 12-18 mí le haghaidh suiteálacha laistigh, gach 6 mhí do shuímh chomhshaoil lasmuigh nó timpeallachta. Seiceáil rónta gland cábla le haghaidh scáineadh nó sraith comhbhrú. Má choinníonn tú taifid bhonnlíne OTDR do gach bosca, gheobhaidh rianta comparáide díghrádú splice de réir a chéile i bhfad sula gcuirfidh sé briseadh ar an síntiúsóir.
Ceisteanna Coitianta
C: An dteastaíonn Cuibheoirí SC/APC Nó SC/UPC uaim i mBosca Teirminéil Snáithín FTTH?
A: SC/APC i mbeagnach gach cás. Tá ailtireachtaí PON íogair d’aisfhrithchaitheamh, agus seachadann ferrule dronuilleach SC/APC caillteanas fillteáin faoi -60 dB i gcomparáid le SC/UPC’s −50 dB. Is é an t-aon eisceacht choitianta ná imscaradh gníomhach Ethernet a chur in iúl áit a bhfuil an buiséad machnaimh níos fearr.
C: Cad é an Difríocht idir Bosca Críochfort Snáithín Agus Dúnadh Splice Snáithín?
A: Críochnaíonn bosca críochfoirt snáithín snáithíní agus cuireann sé calafoirt oiriúnaitheora cónasctha i láthair le haghaidh rochtain corda paiste. Cosnaíonn dúnadh splice splices lár-réise idir dhá dheighleog chábla ach ní sholáthraíonn sé rochtain nascóirí. Más gá duit cordaí paiste a phlugáil isteach nó cáblaí a scaoileadh ag an suíomh, beidh bosca teirminéil uait. Mura bhfuil tú ach ag gabháil le dhá shraith cábla i láthair faoi thalamh nó ón aer, is é dúnadh splice an táirge ceart.
C: Conas a Roghnaím Idir FTBanna 8-Core, 12-Core, Agus 24-Core?
A: Déan na snáithíní a theastaíonn uait a fhoirceannadh inniu a chomhaireamh, ansin cuir 30-50% le haghaidh fáis sa todhchaí. Teastaíonn bosca croíláir 4-chroí nó 8{{50chroí-bhosca de ghnáth le titim FTTH teaghlaigh amháin. Tá 12 nó 24 croí ag teastáil ó ardaitheoir MDU a fhreastalaíonn ar 6-8 aonad. Má shuiteálfar scoilteoir PLC taobh istigh den bhosca, is é an comhaireamh aschuir scoilteoir a chinneann an t-íosriachtanas calafoirt - tá 8 calafort aschuir ar a laghad ag teastáil ó scoilteoir 1 × 8 móide aon snáithíní pas-trí.
Q: An bhfuil IP65 Leor Do Gach Suiteáil Bosca Críochfort Snáithín Lasmuigh?
A: Láimhseálann IP65 an chuid is mó de na láithreacha foscúla lasmuigh - faoi sceimhleacha, laistigh de chaibinéid sráide, nó ar bhallaí tógála le roinnt cosanta lastuas. Maidir le feistis cuaille iomlán nochta, suiteálacha cósta, nó limistéir le deannach trom nó cáithníneach tionsclaíoch, is é IP68 le gaiscéid séalaithe rubair an rogha is sábháilte. Tá an difríocht costais beag i gcoibhneas le costas athsholáthair réimse.
C: An féidir le Bosca Críochfoirt Tacaíocht a thabhairt don dá Splicing Fiber Agus Gléasta Scoilteoir PLC?
A: Sea, tá go leor samhlacha deartha le haghaidh seo. Caithfidh limistéar tiomnaithe nó lúibín gléasta a bheith sa tráidire splice le haghaidh mionfheadán nó scoilteoir caiséad ABS. Fíoraigh na toisí inmheánacha roimh - a ordú, níl dóthain doimhneachta ag gach imfhálú FTB chun freastal ar mhodúl scoilte taobh le sealbhóirí caighdeánacha splice agus lúba stórála snáithíní.
