I anScoilteoir FBT vs scoilteoir PLCi gcomparáid, níl ceachtar den dá theicneolaíocht níos fearr go huathoibríoch do gach líonra snáithíní. De ghnáth is é FBT an chéad rogha chun meastóireacht a dhéanamh nuair a bhíonn comhaireamh calafoirt íseal, fuinneog tonnfhad sainithe nó scoilt mhíchothrom ar nós 10/90 ag teastáil ó thionscadal. Is é PLC an rogha is láidre go ginearálta maidir le scoilteadh comhionann, ard-dlúis, clúdach leathan-thonnfhad agus feidhmíocht aschuir chomhsheasmhach i líonraí FTTH agus PON.
Níor cheart go mbeadh an cinneadh bunaithe ar an ainm teicneolaíochta nó ar an bpraghas aonaid amháin. Bíonn tionchar ag comhaireamh calafoirt, patrún scoilte, caillteanas ionsáite uasta, aonfhoirmeacht, tonnfhaid oibriúcháin, cineál pacáiste, caillteanas cónascaire agus an buiséad optúil iomlán ar cibé an bhfuil scoilteoir oiriúnach.
Is féidir le léitheoirí a dteastaíonn réamhrá níos leithne uathu athbhreithniú a dhéanamh ar seo ar dtústreoir maidir le cineálacha scoilteoir optúla agus prionsabail oibre. Díríonn na hailt thíos go sonrach ar an difríocht idir dearaí FBT agus PLC agus conas na difríochtaí sin a thiontú ina rogha inchosanta.
FBT nó PLC: Treoir Thapa Roghnúcháin
| Ceanglas Tionscadail | Teicneolaíocht chun Meastóireacht a dhéanamh ar dtús | Cúis |
|---|---|---|
| Scoilt mhíchothrom mar 5/95, 10/90 nó 20/80 | FBT | Tá cúplóirí FBT deartha go coitianta le haghaidh dáileadh cumhachta optúla neamhshiméadrach. |
| Scoilt shimplí 1×2 ag tonnfhad sainithe | FBT nó PLC | Féadfaidh an dá obair; comparáid a dhéanamh idir caillteanas ráthaithe, bandaleithead, pacáiste agus costas iomlán suiteáilte. |
| Dáileadh comhionann 1×8, 1×16, 1×32 nó 1×64 | PLC | Tá teicneolaíocht PLC feiliúnach go maith do scoilteadh cothrom dlúth, ard-chuntais agus aonfhoirmeach. |
| Líonra FTTH ag tacú le roinnt pleananna tonnfhad PON | PLC | Sonraítear táirgí leathanbhanda PLC de ghnáth thar raon leathan oibríochta aonmhóid. |
| Beartaíonn monatóireachta a chaithfidh an chuid is mó de chumhacht a chaomhnú ar an gcosán tríd | FBT | Ní féidir le cóimheas cúplála neamhshiméadrach ach céatadán beag a chur in áirithe le haghaidh monatóireachta. |
| Comh-aireachta lasmuigh nó dúnadh | Tionól críochnaithe cáilithe | Braitheann oiriúnacht lasmuigh ar phacáistiú, séalaithe, cosaint pigtail agus cáilíocht, ní teicneolaíocht PLC nó FBT ina n-aonar. |
| An praghas comhpháirte tosaigh is ísle | Comparáid ar leith don tionscadal | Is féidir le nascadh, splicing réimse, spás imfhálú, riachtanais tástála agus saothair athsholáthair níos mó ná an praghas comhpháirteanna lom. |
Cad a Dhéanann Scoilteoir Optúil?
Is comhpháirt éighníomhach é scoilteoir optúil a dháileann cumhacht optúil ionchuir i measc dhá shnáithín aschuir nó níos mó. Ní aimplíonn, ní athghineann sé ná ní aistríonn sé an comhartha go leictreonach. Mar sin faigheann gach aschur níos lú cumhachta optúla ná an t-ionchur, fiú nuair nach bhfuil aon chaillteanas déantúsaíochta ag an bhfeiste féin.
Úsáidtear scoilteoirí optúla i FTTH, GPON, XGS-PON, líonraí dáileacháin optúla, naisc mhonatóireachta agus córais ilphointe eile. Is féidir cumraíochtaí a scríobh mar 1×2, 1×8 nó 2×16, áit a n-aithníonn an chéad uimhir an comhaireamh ionchuir agus go n-aithníonn an dara uimhir an comhaireamh aschuir.
Na téarmaícúplóiragusscoilteoiruaireanta forluí. Féadfaidh cúplóir cumhacht optúil a chomhcheangal nó a roinnt, agus is gnách go n-úsáidtear scoilteoir nuair is é an príomhchuspóir ná dáileadh go roinnt aschuir. Le haghaidh míniú níos mionsonraithe ar na paraiméadair atá roinnte ag na gléasanna seo, féach an treoir seo arsonraíochtaí cúplála snáthoptaice agus scoilteoir.

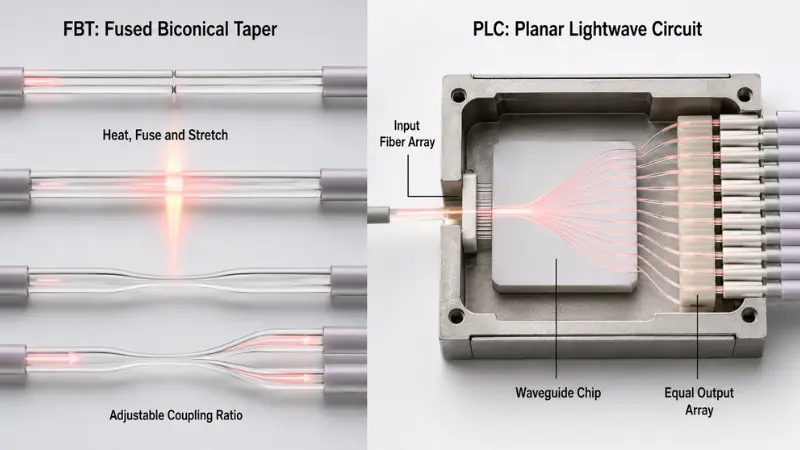

Conas a oibríonn Scoilteoirí FBT agus PLC?
Teicneolaíocht Scoilteoir FBT
Seasann FBT doTéipéar Décónúil Comhleáite. Le linn déantúsaíochta, déantar dhá shnáithín optúla nó níos mó a ailíniú, a théamh, a chomhleádh agus a shíneadh chun réigiún cúplála barrchaolaithe a chruthú. Rialaíonn an próiseas déantúsaíochta conas a aistríonn cumhacht optúil idir na snáithíní.
Toisc gur féidir an cúpláil a choigeartú, tá feistí FBT úsáideach go háirithe le haghaidh cóimheasa neamhchothroma. Féadfar táirgí tráchtála a dhearadh le haghaidh 50/50, 40/60, 20/80, 10/90 nó dáileadh sonraithe eile. Foilsíonn AFL, mar shampla, cúplóirí leathanbhanda comhleáite a bhfuil cóimheasa cúplála acu ó 5% go 50%. Is sampla teaghlaigh táirge é seo seachas sonraíocht uilíoch do gach feiste FBT.Faisnéis oifigiúil cúplála leathanbhanda AFLsoláthraíonn sé an raon feidhme agus na sonraí cáilíochta comhfhreagracha.
A dhlúth1×2 FBT scoilteoir snáthoptaiced'fhéadfadh sé a bheith oiriúnach mar sin do sconna monatóireachta, brainse comhairimh íseal nó feidhmchlár nuair a éilíonn dhá chonair leibhéil éagsúla cumhachta.
Ní mór feidhmíocht FBT a mheas fós ón mbileog sonraí iarbhír. Tá roinnt táirgí optamaithe le haghaidh fuinneoga tonnfhad roghnaithe, agus tá dearaí leathanbhanda cáilithe ar fáil freisin. Níl sé cruinn glacadh leis go bhfuil an íogaireacht tonnfhad céanna, an raon teochta nó an teorainn -poirt chéanna ag gach scoilteoir FBT.
Teicneolaíocht Scoilteoir PLC
Seasann PLC doCiorcad Toinne Solais Planar. Úsáideann scoilteoir PLC tonntreoracha optúla a chruthaítear ar shlis. Tá eagar snáithíní ionchuir agus eagar snáithíní aschuir ailínithe go beacht leis an sliseanna, nasctha agus cosanta taobh istigh den phacáiste deiridh.
Oireann an struchtúr seo go maith do dháileadh cumhachta comhionann thar go leor aschuir. Sonraíonn teaghlach scoilteora AFL PLC foilsithe, mar shampla, oibriú trasna 1260–1650 nm, fiú scoilteadh trasna a bandaleithead sonraithe, PDL íseal agus cumraíochtaí a shíneann ó 1×4 go 2×32. Baineann na figiúirí sin leis an líon táirgí sin agus níor cheart déileáil leo mar ráthaíochtaí do gach scoilteoir PLC.Sonraíocht scoilteoir PLC AFLdeirtear freisin nach n-eisiatar nascóirí dá ionsá liostaithe-luachanna caillteanais.
Is féidir le ceannaitheoirí athbhreithniú a dhéanamh ar na cinn atá ar fáilRaon táirgí scoilteoir PLCnuair a mheaitseálann comhaireamh calafoirt, cónascaire, pigtail agus riachtanais phacáiste.

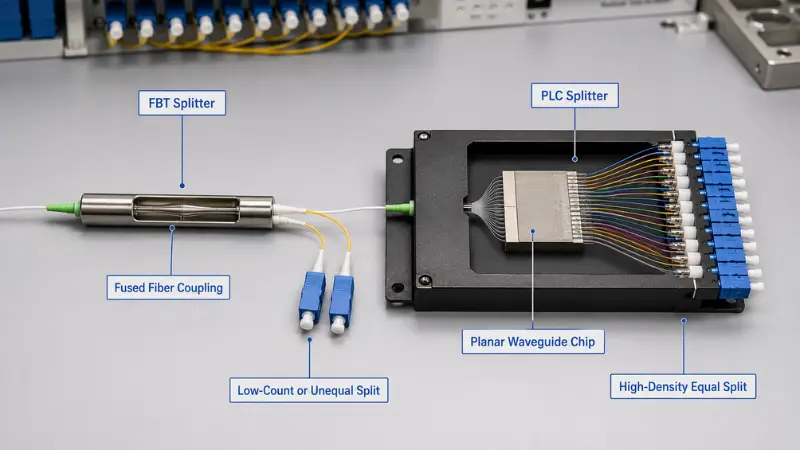

Comparáid Scoilteoir FBT vs PLC
| Fachtóir Comparáide | Scoilteoir FBT | Scoilteoir PLC |
|---|---|---|
| Struchtúr optúil | Snáithíní optúla comhleáite agus barrchaolaithe | Ciorcad waveguide le eagair ailínithe ionchuir agus aschuir snáithíní |
| Patrún scoilte tipiciúil | Comhionann nó neamhionann | Is coitianta comhionann |
| Iarratas is láidre | Comhaireamh íseal-brainsí agus sconnaí neamhshiméadracha | Dáileadh comhionann, ard-dlúis |
| Iompar tonnfhad | Ag brath go mór ar dhearadh an táirge roghnaithe agus an fhuinneog tonnfhad | Bíonn táirgí leathanbhanda ar fáil de ghnáth le haghaidh líonraí rochtana aonmhóid |
| Áireamh aschuir ard | D’fhéadfadh roinnt céimeanna comhleáite a bheith ag teastáil, rud a mhéadódh caillteanas carnach agus castacht tionóil | Oireann go maith do chumraíochtaí ard-chomhairimh dhlúth |
| Comhionannas calafoirt | Táirge-sonrach agus níos deacra a rialú thar go leor aschuir cascáideacha | Go ginearálta is fearr a oireann chun aonfhoirmeacht a rialú thar go leor aschuir chomhionanna |
| Méid an phacáiste | Is féidir le gléasanna comhaireamh íseal a bheith dlúth; d'fhéadfadh go mbeadh níos mó spáis ag teastáil ó chéimeanna iolracha | Is féidir comhaireamh aschuir ard a phacáistiú i modúil dhlúth |
| Feidhmíocht teochta agus comhshaoil | Ag brath ar phacáiste agus cáilíocht | Ag brath ar phacáiste agus cáilíocht |
| Claonadh costais | D'fhéadfadh sé a bheith eacnamaíoch do-dearaí comhairimh íseal simplí nó neamhionann | Is minic a sholáthraíonn luach níos fearr mar chomhaireamh calafoirt comhionann agus méadú ar dhlús |
| Úsáid choiteann líonra | Monatóireacht, ailtireachtaí tapála agus dáileadh -chuntais íseal roghnaithe | FTTH, GPON, XGS-PON agus dáileadh ODN ard-dlúis |
Déanann an tábla cur síos ar chlaonta dearaidh, ní ar theorainneacha conarthacha. Is féidir le scoilteoir PLC ísealcháilíochta feidhmiú níos measa ná cúplóir FBT atá cáilithe go maith. Níl an lipéad teicneolaíochta ionadach ar shonraíocht iomlán agus tuarascáil tástála.
Paraiméadair Optúla a Chinneann Feidhmíocht
| Paraiméadar | Cad is brí leis | Conas é a chur i gcomparáid |
|---|---|---|
| Caillteanas ionsáite uasta | An caillteanas is airde a cheadaítear ón ionchur go dtí an calafort aschuir | Bain úsáid as an luach uasta ráthaithe agus deimhnigh an bhfuil nascóirí san áireamh. |
| Comhionannas | An difríocht caillteanais idir na calafoirt aschuir is fearr agus is measa | Úsáid an t-athrú uasta ceadaithe, ní hamháin meánchumhacht aschuir. |
| PDL | Athrú caillteanais de bharr athruithe ar staid na polaraithe | Déan comparáid idir uas-PDL trasna an raon tonnfhaid agus teochta sonraithe. |
| Caillteanas ar ais | Tomhas ar fhrithchaitheamh optúil ag filleadh i dtreo na foinse | Go ginearálta léiríonn luachanna caillteanais níos airde frithchaitheamh níos ísle. |
| Directivity | Aonrú idir cosáin optúla nó calafoirt aschuir | Seiceáil an t-íosluach ráthaithe agus na coinníollacha tástála is infheidhme. |
| Cailliúint spleách-tonnfhad | Athrú ar chaillteanas ionsáite trasna raon an tonnfhaid oibriúcháin | Deimhnigh an banna oibriúcháin iomlán seachas seiceáil ach tonnfhad tástála amháin. |
| Caillteanas cleithiúnaí teochta | Athrú ar chaillteanas ionsáite de réir mar a athraíonn teocht an chomhpháirt | Ná cuir amú raon oibriúcháin sonraithe agus cobhsaíocht optúil ráthaithe ar fud an raoin sin. |
| Caillteanas cónascaire | Caillteanas breise tugtha isteach ag-nascairí suiteáilte sa mhonarcha agus cúpláil páirce | Deimhnigh an bhfuil an tsonraíocht scoilteoir le haghaidh snáithíní lom, pigtails nó cóimeáil iomlán chónasctha. |
Tá aird ar leith tuillte ag caillteanas ionsá. Is féidir le luach foilsithe cur síos ar an scoilteoir lom amháin, agus féadfaidh soláthraí eile nascóirí suiteáilte sa mhonarcha a chur san áireamh. Ní féidir an dá luach sin a chur i gcomparáid go díreach.
Bíonn tionchar ag snas cónascaire freisin ar mhachnamh agus ar chomhoiriúnacht cúplála. Tá SC/APC coitianta i líonraí rochtana ina bhfuil rialú machnaimh tábhachtach, ach caithfidh an comhéadan ceart an trealamh, an t-oiriúnóir agus an gléasra atá ann cheana a mheaitseáil. Níor cheart aghaidheanna deiridh APC agus UPC a chúpláil go díreach. An treoir seo doSnas cónascaire PC, UPC agus APCmíníonn sé na difríochtaí meicniúla agus caillteanais ar ais.
Cén tionchar a bhíonn ag Cóimheas Scoilte ar Chaillteanas Optúil?
Ní mór fiú scoilteoir éighníomhach idéalach an chumhacht atá ar fáil a roinnt. Maidir le scoilteoir cothrom 1×N, is é an caillteanas scoilte teoiriciúil ná:
Caillteanas scoilte idéalach=10 × log10(N)
| Scoilt Chomhionann | Neas Caillteanas Ideal |
|---|---|
| 1×2 | 3.0 dB |
| 1×4 | 6.0 dB |
| 1×8 | 9.0 dB |
| 1×16 | 12.0 dB |
| 1×32 | 15.1 dB |
| 1×64 | 18.1 dB |
Is íosmhéideanna matamaitice iad seo. Tá an t-uaschaillteanas ionsáite iarbhír níos airde toisc go dtugann an fheiste mhonaraithe isteach caillteanas barrachais, caillteanas trasdula agus, nuair is infheidhme, caillteanas cónascaire.
Áirítear ar roghanna ionadaíocha táirgí a1×2 PLC scoilteoir, 1×8 PLC scoilteoir, 1×16 PLC scoilteoir, 1×32 PLC scoilteoiragus1×64 PLC scoilteoir. Ní mór a dteorainneacha iarbhír a thógáil ón tsonraíocht cheadaithe chomhfhreagrach seachas ón tábla teoiriciúil thuas.

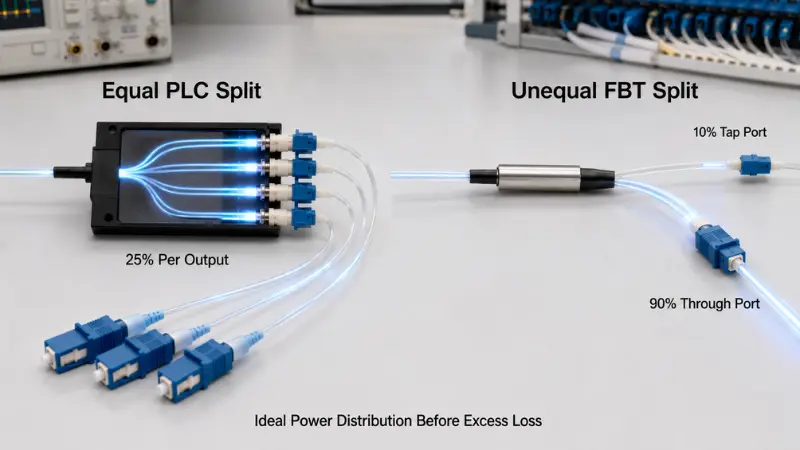

Caillteanas Éagothrom Scoilte FBT
I gcás brainse éagothrom a fhaigheann codánpden chumhacht ionchuir, is é an caillteanas brainse idéalach:
Caillteanas brainse idéalach=−10 × log10(p)
Maidir le scoilt teoiriciúil 10/90:
- Tá caillteanas idéalach de 10.0 dB ag an mbrainse 10%.
- Tá caillteanas idéalach de thart ar 0.46 dB ag an mbrainse 90%.
Beidh an fíorchaillteanas ionsáite ar an dá chonair níos airde toisc go bhfuil barraíocht caillteanais ag an gcúplóir agus lamháltas cóimheas cúplála ceadaithe. Dá bhrí sin, ba cheart go n-aithneodh an tsonraíocht cheannaigh an calafort sconna, trí chalafort, lamháltas cúplála agus caillteanas uasta do gach cosán.
Is é an difríocht seo an fáth go bhfuil FBT fós ábhartha i leagan amach rochtana fada nó brainseach. Tá plé iarratais níos mionsonraithe ar fáil sa treoir seo chuigscoilteadh neamhchothrom do thionscadail FTTH tuaithe.

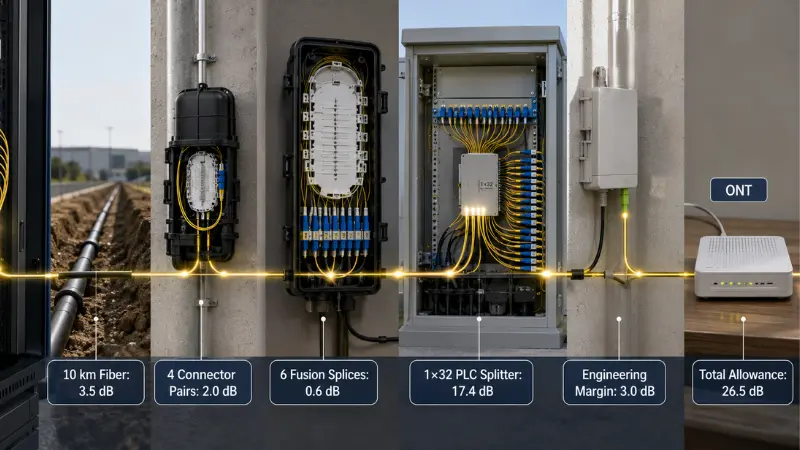

Sampla Oibrithe: Buiséad Optúil 1×32 PLC
Seo a leanas ríomh léiriúcháin, ní dearadh PON uilíoch. Ní mór an tsonraíocht iarbhír cábla, comhpháirte agus trealaimh don tionscadal a chur in ionad gach luach.
| Mír Caillteanas | Toimhde Samplach | Liúntas Áirithe |
|---|---|---|
| Tanú snáithíní | 10 km × 0.35 dB/km | 3.5 dB |
| Péirí cónascaire cúpláilte | 4 × 0,5 dB | 2.0 dB |
| Comhleá splices | 6 × 0.1 dB | 0.6 dB |
| 1×32 PLC scoilteoir | 17.4 dB ar a mhéad, bunaithe ar theaghlach táirge scoilteora amháin foilsithe | 17.4 dB |
| Innealtóireacht agus corrlach aosaithe | Toimhde tionscadail | 3.0 dB |
| Liúntas cosáin iomlán | 26.5 dB |
Tagann an figiúr scoilteoir 17.4 dB ó bhileog sonraí AFL PLC amháin agus eisiann sé go sainráite nascóirí. Ní áirítear é ach chun an modh ríofa a léiriú.
Má sholáthraíonn an teaglaim OLT agus ONT roghnaithe buiséad optúil 29 dB fíoraithe faoi na coinníollacha oibriúcháin is infheidhme, fágann an sampla seo 2.5 dB tar éis an liúntais innealtóireachta sonraithe. Má tá an buiséad trealaimh níos ísle, tá an cosán níos faide nó má chuirtear naisc bhreise leis, féadfaidh an dearadh teip.
Ba cheart go n-úsáidfeadh ríomh ceart:
- Uaschaillteanas comhpháirte seachas caillteanas tipiciúil
- An cosán optúil is faide atá beartaithe
- An calafort aschuir scoilteoir is measa
- An tonnfhad ceart-lagú snáithíní cleithiúnacha
- Gach nascóirí, adapters agus pointí splice
- An rang optúil iarbhír OLT agus ONT
- Corrlach aontaithe innealtóireachta agus aosaithe
Scoilteadh Láraithe vs Cascáidithe
| Ailtireacht | Buntáistí | Rioscaí agus Trádála-Míchumas |
|---|---|---|
| Scoilteadh láraithe | Príomhchéim scoilteoir amháin, cuntasaíocht chaillteanais níos simplí, bainistíocht calafoirt níos éasca agus níos lú céimeanna éighníomhacha | D’fhéadfadh go mbeadh gá le níos mó snáithín dáileacháin agus socrúchán cúramach ar an suíomh scoilteoir lárnach |
| Scoilteadh cascáideach | Is féidir céimeanna scoilte níos lú a chur níos gaire do ghrúpaí síntiúsóirí agus tacú le leagan amach líonraí dáilte | Cuireann sé céimeanna scoilteora, pointí nasctha, róchaillteanas carnach agus castacht fabhtcheartaithe |
Cruthaíonn scoilteoir 1×4 agus scoilteoir 1×8 ina dhiaidh sin scoilt iomlán 1×32, ach níl an caillteanas cosáin teoranta don rannán idéalach 1×32 15.1 dB. Caithfidh an dearadh an caillteanas ionsáite sonraithe den dá chéim scoilteoir a chur leis, mar aon leis na naisc agus na splices eatarthu.
Déanann CommScope comhaireamh íseal-modúil PLC in ailtireachtaí scoilte dáilte áit a bhfuil céim scoilteora eile suiteáilte níos faide isteach sa ghléasra lasmuigh. Léiríonn sé seo gur féidir táirgí PLC ar líon íseal a úsáid freisin i ndearaí cascáideacha; níor cheart an ailtireacht a thuiscint ó ainm na teicneolaíochta amháin.
Nuair a Bhfuil Scoilteoir FBT an Réiteach Níos Fearr?
Ba cheart FBT a mheas ar dtús nuair a bhíonn an dáileadh cumhachta riachtanach míchothrom. Is cúiseanna níos láidre iad sconnaí monatóireachta, craobhacha tuaithe stáitse agus naisc le buiséid bhrainse atá éagsúil d’aon ghnó chun FBT a roghnú ná a phraghas ceannaigh a chur i gcomparáid le PLC.
Is féidir le FBT a bheith oiriúnach freisin do scoilt comhairimh íseal ag tonnfhad atá sainithe go soiléir, go háirithe nuair nach bhfuil gá le comhoiriúnacht leathan iltonnfhad nó imirce amach anseo tríd an gcosán éighníomhach céanna.
Roimh cheadú, fíoraigh:
- Fuinneog tonnfhad deartha
- Cóimheas cúplála agus lamháltas cóimheas
- Uaschaillteanas ionsáite do gach aschur
- Caillteanas tuairisceáin agus treoraíocht
- Feidhmíocht ag brath ar theocht
- Pacáiste, cosaint snáithíní agus cineál cónascaire
Ná diúltaigh gach feiste FBT toisc go n-úsáideann sé teicneolaíocht chomhleáite. Tá táirgí FBT leathanbhanda cáilithe ann, agus ba cheart a bhfeidhmíocht a mheas ón mbileog sonraí sonrach agus ón bhfianaise iontaofachta. Os a choinne sin, ná húsáid táirge FBT fuinneoige caol i líonra nach bhfuil a riachtanais tonnfhad sa todhchaí sainithe.
Nuair is Fearr é Scoilteoir PLC
Is é PLC an rogha is praiticiúla go ginearálta nuair a éilíonn an tionscadal go leor aschuir chomhionanna, pacáistiú dlúth agus aonfhoirmeacht calafoirt rialaithe. Tá na coinníollacha seo coitianta i ndáileadh FTTH ag baint úsáide as cumraíochtaí 1×8, 1×16, 1×32 agus 1×64.
Is iarrthóir níos láidre é PLC freisin nuair nach mór don bhonneagar éighníomhach céanna tacú le roinnt{0}}pleananna tonnfhaid líonra rochtana. Sainmhínítear na ceanglais ciseal fisiceacha do GPON agus XGS-PON san infheidhmeMoladh ITU-T G.984.2 GPONagusITU{0}}T G.9807.1 XGS-Moladh PON. Ba cheart do dhearthóirí na sonraíochtaí trealaimh reatha agus an moladh is infheidhme a úsáid seachas glacadh leis go n-úsáideann gach líonra an plean tonnfhad céanna nó an buiséad optúil céanna.
Ní táirge lasmuigh go huathoibríoch é PLC. Ní mór feadán cruach, modúl ABS nó caiséad a chosaint fós laistigh d'imfhálú atá oiriúnach don suiteáil. Braitheann iontaofacht ar an tionól iomlán, lena n-áirítear pigtails, faoiseamh brú, chónaisc, adapters, séalaithe agus cáilíocht comhshaoil.
Seacht-Chéim Próiseas Roghnúcháin Scoilteoir
- Sainmhínigh an dáileadh cumhachta:Sonraigh aschuir chothroma nó mhíchothroma, comhaireamh ionchuir, comhaireamh aschuir agus aon sconna nó trí phort a theastaíonn.
- Liostaigh gach tonnfhad reatha agus pleanáilte:Cuir riachtanais in aghaidh an tsrutha, le sruth, forleagan agus imirce san áireamh.
- Roghnaigh an ailtireacht scoilte:Déan comparáid idir dearaí láraithe agus cascáideacha, ní hamháin an comhaireamh síntiúsóir deiridh.
- Ríomh an-buiséad cás optúil is measa:Bain úsáid as caillteanais uasta, an bealach is faide agus an t-aschur scoilteoir is laige.
- Sainmhínigh an timpeallacht suiteála:Luaigh úsáid laistigh nó lasmuigh, raon teochta, taise, imfhálú, láimhseáil agus ionchais saoil seirbhíse.
- Roghnaigh an pacáiste agus an cónascaire:Meaitseáil an modúl leis an tráidire splice, bosca teirminéil, comh-aireachta, ODF nó raca.
- Déan athbhreithniú ar dhoiciméid cháilíochta:Sonraíochtaí ráthaithe, tonnfhaid tástála, tuarascálacha sraitheacha agus fianaise cháilíochta is infheidhme a iarraidh.
I gcás tionscadal lena n-áirítear scoilteoirí, oiriúntóirí, pigtails, boscaí teirminéil agus cordaí paiste sa bhille ábhar céanna, beidh anTreoir maidir le soláthar comhpháirteanna éighníomhacha FTTHsoláthraíonn sé creat ceannacháin níos leithne.
Roghnú Pacáiste agus Nascóirí
| Cineál Pacáiste | Suiteáil tipiciúla | Príomhshochar | Príomhbhreithniú |
|---|---|---|---|
| Snáithín lom | Modúl comhtháite, tráidire splice cosanta nó cóimeáil saincheaptha | An lorg is lú | Teastaíonn láimhseáil rialaithe agus cosaint sheachtrach iomlán |
| Feadán cruach nó gan bhac | Tráidire splice, bosca dúnadh nó dáileadh dlúth | Cosaint mheicniúil feabhsaithe le foirm dhlúth | Tá ródú snáithíní agus ga lúbtha ríthábhachtach i gcónaí |
| modúl ABS | Bosca balla, comh-aireachta nó imfhálú dáileadh lasmuigh faoi chosaint | Pigtails jacketed agus cosaint comhpháirteanna níos láidre | Úsáideann sé níos mó spáis ná feiste lom nó cruach- |
| LGX nó plug-i gcaiséad | Comh-aireachta modúlach, ODF nó fráma dáileacháin | Athsholáthar tapa, sainaithint poirt soiléir agus suiteáil breiseán agus -seinm | Éilíonn toisí an chassis comhoiriúnach agus leagan amach cuibheora |
| Raca{0}}feistigh an scoilteoir | Lároifig, seomra trealaimh nó raca ard-dlúis | Rochtain tosaigh eagraithe agus cumas ard calafoirt | ídíonn spás raca agus cuireann sé naisc adapter |
Forbhreathnú seo arCineálacha pacáiste scoilteoir PLCcabhrú leis an gcomhpháirt optúil a mheaitseáil lena imfhálú. Is féidir scoilteoir atá beartaithe le haghaidh dáileadh rochtana balla-a chomhtháthú le himfhálú oiriúnach ar nósBosca dáileadh snáithíní 24-lárnach, ar choinníoll go bhfuil toilleadh an tráidire, líon an oiriúntóra, ródú cábla agus ceanglais séalaithe ag teacht leis an tionscadal.
Laghdaíonn scoilteoirí nasctha-spliceáil obair allamuigh agus déanann siad athsholáthar a shimpliú, ach cuireann gach péire cúpláilte leis an gcaillteanas agus teastaíonn cigireacht deiridh-aghaidhe. Is féidir le pigtails neamhchríochnaithe pointí cuibheora a laghdú ach teastaíonn-trealamh comhleá, suiteálaithe oilte agus stóráil splice cosanta.
Conas Bileoga Sonraí Soláthraithe a Chomparáid?
| Mír le hIarratas | Cad Ba chóir don Soláthraí a Luaigh | Riosca má tá sé ar iarraidh |
|---|---|---|
| Cumraíocht | 1 × N nó 2 × N, cóimheas comhionann nó neamhionann, aithint calafoirt | Seans nach bhfuil an gléas a soláthraíodh ag teacht leis an ailtireacht líonra. |
| Tonnfhad oibriúcháin | Comhlánaigh raon tonnfhad ráthaithe | D’fhéadfadh caillteanas a bheith inghlactha ag tonnfhad amháin ach ní thar an mbanda seirbhíse a theastaíonn. |
| Caillteanas isteach | Caillteanas uasta do gach cumraíocht agus cibé an bhfuil nascóirí san áireamh | Ní féidir luachana soláthraithe a chur i gcomparáid ar an mbonn céanna. |
| Comhionannas | Uasphort-go-athrú caillteanais poirt | D’fhéadfadh go mbeadh corrlach i bhfad níos lú ag brainse suibscríobhaí amháin ná na cinn eile. |
| PDL | Luach uasta agus coinníollacha tástála | Seans go mbeidh éagsúlacht feidhmíochta i bhfolach taobh thiar d’fhigiúr caillteanais meánionchuir. |
| Caillteanas tuairisceáin agus treoraíocht | Íosluachanna ráthaithe | Ní fios fós feidhmíocht machnaimh agus leithlisithe calafoirt. |
| Feidhmíocht teochta | Raon oibriúcháin agus athrú optúil ceadaithe thar an raon sin | Ní fhéadfaidh lipéad teochta leathan feidhmíocht optúil chobhsaí a léiriú. |
| Pacáiste agus snáithín | Toisí, cineál snáithín, sciath, seaicéad, fad pigtail agus ceanglais lúb | Ní fhéadfaidh an fheiste a bheith oiriúnach don tráidire, don bhosca nó don raca atá beartaithe. |
| Sonraíocht nascóirí | Cineál cónascaire, snas, grád agus cibé an bhfuil tástáil ar an gcónascaire | D'fhéadfadh fadhbanna caillteanas nó comhoiriúnachta gan choinne a bheith ann le linn na suiteála. |
| Tuarascáil tástála | Tonnfhaid tástála, torthaí calafoirt aonair, sraithuimhir agus dáta tástála | Ní féidir an táirge seachadta a rianú go dtí na tomhais tuairiscithe. |
Éilimh GR-1209 agus GR-1221
Déantar tagairt go coitianta do GR-1209 agus GR-1221 le chéile nuair a phléann soláthróirí cáilíocht comhpháirteanna optúla éighníomhacha agus dearbhú iontaofachta fadtéarmach. Ba cheart go n-aithneodh éileamh ar nós “Telcordia-chomhlíontach”:
- An caighdeán is infheidhme agus an tsaincheist
- An chumraíocht táirge a tástáladh
- An tsaotharlann tástála
- Raon feidhme na tástála agus na codanna is infheidhme
- Cibé an mbaineann an toradh leis an gcomhpháirt lom nó le cóimeáil iomlán chónasctha
Cigireacht agus Tástáil Isteach
- Deimhnigh céannacht an táirge:Seiceáil teicneolaíocht, cumraíocht, cóimheas, tonnfhad, snáithín, fad pigtail, snas cónascaire, sraithuimhir agus lipéad.
- Déan iniúchadh ar an bpacáiste agus ar na snáithíní:Cuardaigh feadánra brúite, faoiseamh brú scaoilte, cora géara, seaicéid damáiste, snáithín nochta nó uimhriú mícheart calafoirt.
- Iniúchadh agus glan aghaidheanna an chónascaire:Ná ceangail scoilteoir éillithe leis an tacar tástála nó leis an ngréasán beo.
- Socraigh tagairt agus tomhais gach aschur:Úsáid foinse chobhsaí agus méadar cumhachta optúla calabraithe ag na tonnfhaid tástála sonraithe. Taifead caillteanas gach calafort agus ríomh aonfhoirmeacht ó na torthaí is fearr agus is measa.
- Déan comparáid idir torthaí agus teorainneacha conartha:Ná húsáid tábla idirlín cineálach mar chaighdeán pas nó teip.
- Coinnigh taifid inrianaithe:Stóráil an t-ordú ceannaigh, an bhaisc, an tsraithuimhir, an tonnfhad tástála, sainaithint an trealaimh tástála, an t-oibreoir agus an dáta iniúchta.
Is féidir le gnáthsheiceáil glactha ag baint úsáide as foinse agus méadar cumhachta caillteanas ionsáite agus aonfhoirmeacht a fhíorú. D’fhéadfadh go mbeadh trealamh tiomnaithe, saotharlann cáilithe nó taifid cháilíochta soláthraí ag teastáil le PDL neamhspleách, le haischur nó le fíorú comhshaoil.
Cúig Botún Roghnúcháin Coitianta
- Ag roghnú de réir praghas aonaid amháin:D'fhéadfadh go mbeadh gá le níos mó spliceála páirce, spás imfhálaithe, saothair agus fabhtcheartaithe le haghaidh comhpháirt lom níos saoire.
- Comparáid a dhéanamh ar ghnáthchaillteanas le huaschaillteanas:Déanann luach tipiciúil cur síos ar fheidhmíocht ionchais; sainmhíníonn uasluach an teorainn chonarthach. Níl siad idirmhalartaithe.
- Ag déanamh neamhairde ar chuimsiú an chónascaire:Ní féidir sonraíocht scoilteoir lom a chur i gcomparáid go díreach le modúl cónasctha mura bhfuil na teorainneacha tomhais mar an gcéanna.
- Ag glacadh leis go bhfuil gach scoilteoir PLC níos fearr:Cinneann cáilíocht sliseanna, ailíniú eagar snáithíní, pacáistiú, nascóirí agus tástáil an toradh críochnaithe.
- Ag déanamh dearmad ar thonnfhaid agus athruithe ailtireachta sa todhchaí:Féadfaidh scoilteoir a oibríonn don tseirbhís reatha srian a chur ar aistriú nó forleagan PON níos déanaí.
Teimpléad Sonraíochta RFQ
Is féidir an bloc seo a leanas a oiriúnú le haghaidh fiosrúchán soláthraí:
Teicneolaíocht riachtanach: FBT / PLC / moladh soláthraí
Cumraíocht ionchuir agus aschuir: 1×__ / 2×__
Patrún scoilte: cothrom/míchothrom __% / __%
Raon tonnfhad oibriúcháin: __
Caillteanas isteach uasta: __ dB, nascóirí san áireamh / eisiata
Uasmhéid aonfhoirmeachta: __ dB
Uasmhéid PDL: __ dB
Íoschaillteanas aischuir: __ dB
Íostreoraíocht: __ dB
Cineál agus toisí an phacáiste: __
Cineál snáithín agus fad pigtail: __
Cineál nascóirí agus snas: __
Teocht oibriúcháin agus stórála: __
Timpeallacht suiteála: imfhálú / dúnadh / raca laistigh / lasmuigh
Tuairisc tástála riachtanach: duine aonair / bhaisc
Fianaise iontaofachta nó cháilíochta riachtanach: __
Lipéadú riachtanach agus -inrianaitheacht uimhreacha sraitheach: __
Ceisteanna Coitianta
C: Cé acu is Fearr, FBT Nó PLC?
A: Is é FBT an pointe tosaigh is fearr de ghnáth le haghaidh comhaireamh íseal nó dáileadh cumhachta éagothrom. Go ginearálta is é PLC an pointe tosaigh is fearr maidir le scoilteadh comhionann, ard-dlúis thar raon leathan tonnfhad sonraithe. Braitheann an freagra deiridh ar shonraíocht an táirge ráthaithe agus ar bhuiséad iomlán optúil.
C: An bhfuil PLC i gCaillteanas Níos ísle i gcónaí ná FBT?
A: Níl. Déantar an caillteanas teoiriciúil dosheachanta a chinneadh ag an gcaoi a roinntear an chumhacht optúil. De ghnáth cuireann PLC aonfhoirmeacht agus éifeachtúlacht phacáistithe níos láidre ar fáil do go leor aschur comhionann, ach ní mór an caillteanas ionsáite iarbhír a chur i gcomparáid ag baint úsáide as uasluachanna faoi na coinníollacha tástála céanna.
C: An gcuireann Scoilteoir 1×32 Amháin Leis 15.1 DB?
A: Níl. Is é thart ar 15.1 dB an caillteanas matamaitice idéalach maidir le cumhacht a roinnt go cothrom i measc 32 aschur. Cuireann an scoilteoir iarbhír ró-chaillteanas, agus féadfaidh an cosán iomlán cónaisc, oiriúntóirí, splices, tanú snáithíní agus corrlach innealtóireachta a áireamh freisin.
C: An féidir Scoilteoirí FBT a Úsáid i Líonraí PON?
A: Is féidir iad a úsáid nuair a oireann a gcóimheas scoilte, raon tonnfhad, caillteanas isteach, feidhmíocht chomhshaoil agus ailtireacht don líonra. Tá PLC níos coitianta i gcás scoilteadh FTTH ard-comhaireamh cothrom, ach d'fhéadfadh FBT freastal ar bhrainsí ísealchomhairimh nó neamhshiméadracha.
C: An féidir Scoilteoirí PLC a Chascáidiú?
A: Tá. Is féidir scoilteoirí PLC a úsáid i leagan amach láraithe nó cascáideach. Ní mór gach céim a áireamh ar leithligh sa bhuiséad optúil, agus ba cheart na pointí nasc breise a mheas i gcothabháil agus leithlisiú locht.
C: Ar cheart dom Scoilteoir Nasctha nó Splice-Réidh a roghnú?
A: Roghnaigh modúl nasctha nuair is tosaíochtaí iad suiteáil tapa, athsholáthar agus rochtain calafoirt. Roghnaigh gléas réidh splice agus tú ag laghdú pointí cuibheora agus ag comhtháthú an scoilteora i dtráidire splice cosanta.
Conclúid
Tosaíonn cinneadh scoilteoir FBT vs PLC leis an dáileadh cumhachta riachtanach. Is minic a dhíríonn sconna monatóireachta neamhionann nó brainse comhairimh íseal simplí i dtreo FBT. Díríonn dáileadh FTTH ard-dlúis chomhionann, comhoiriúnacht tonnfhad leathan agus aonfhoirmeacht calafoirt rialaithe i dtreo PLC.
Níl sa roghnú teicneolaíochta ach an chéad chéim. Éilíonn cinneadh iontaofa freisin uaschaillteanas ionsáite, aonfhoirmeacht, clúdach tonnfhad, teorainneacha comhshaoil, pacáiste, nascóir, doiciméadú tástála agus buiséad optúil iomlán is measa.
Má chuirtear na ceanglais sin ar fáil san RFQ laghdaítear athbhrí luachana agus tacaíonn sé le dearadh líonra níos iontaofa. Is féidir le ceannaitheoirí tionscadailan tsonraíocht scoilteoir a chur isteach le haghaidh athbhreithniú teicniúil agus luachana luaithe a bheidh an cóimheas riachtanach, pacáiste, cónascaire agus coinníollacha oibriúcháin sainithe.
