Freagair ar dtús. Chun pigtails snáithíní a spliceadh i bpainéal paiste: deimhnigh go bhfuil an t-imfhálú splice-réidh, deimhnigh go bhfuil an trunk agus an mheaitseáil ghloine pigtail, calabraigh an splicer ag an suíomh oibre, ansin oibrigh na deich gcéim uimhrithe thíos ó iontráil cábla go calafort lipéadaithe. Coinnigh gach comhleá comhleá faoi 0.1 dB mar sprioc oibre, agus fios go gceadaíonn ANSI/TIA-568.3-E suas le 0.3 dB in aghaidh an splice do cháblaí áitribh agus go sáraíonn sonraíocht an tionscadail an dá fhigiúr. Tomhais gach imeacht splice OTDR ó dhá threo agus ó mheán, toisc go bhfuil léamha aontreo ar shnáithín neamhchosúil mícheart i dtreo intuartha seachas díreach neamhchruinn.
Seiceálacha Réamh-Obair Sula Scaipeann Tú Snáithíní Paiste i bPainéal Paiste
Ní fadhb splicing é an chuid is mó den mhéid a shroicheann ár ndeasc feidhmchlár. Is fadhb cheannaigh nó pleanála í nach raibh le feiceáil ach nuair a bhí an criú ina seasamh ag an splicer le cábla a d’oscail cheana féin. Tógann trí sheiceáil deich nóiméad agus baintear beagnach gach ceann acu.
| Coinníoll | Cad atá le fíorú | Stop ag obair má |
|---|---|---|
| Tá an t-imfhálú splice-réidh | Pointí gléasta tráidire, toilleadh sealbhóir splice, cainéal stórála slaodach, treoraithe ga lúbtha go léir i láthair | Tá ceann ar bith den cheathrar ar iarraidh. Ní féidir go praiticiúil fonn-foirceannadh díreach gan gléasadh ar thráidire nó cainéal bog a thiontú ar an suíomh, cé go nglacann roinnt imfhálú modúlach le-bhreiseán ar threalamh tráidire. Deimhnigh leis an mbileog imfhálaithe sula nglacfaidh tú leis an dá bhealach |
| Meaitseálann cineálacha snáithíní deireadh le deireadh | Is mód singil, nó an chatagóir ilmhóid chéanna iad an trunk agus an eireabaill araon. Seiceáil an cló cábla agus an lipéad pigtail, ní dath an seaicéad | Tá difríocht idir na bunchéimeanna. Ní hamháin go n-imíonn mód amháin chuig alt ilmhóid caillteach. Ag brath ar threo, ar choinníollacha seolta agus ar chorrlach an ghlacadóra cruthaíonn sé rud ar bith ó mhórchaillteanas do-ghlactha go nasc nach dtiocfaidh aníos ar chor ar bith. |
| Tá splicer calabraithe don seomra seo | Rith calabrú stua ag an suíomh oibre iarbhír, seiceáil riocht leictreoid agus comhaireamh stua | An uair dheireanach a ritheadh calabrú i gcoinníollacha difriúla teochta nó airde |
Is trí mhodh teipe is cúis leis an gcuid is mó de na gearáin agus na tuairisceáin muiceola a láimhseáilimid, agus déantar cinneadh ar na trí cinn sula n-osclaíonn aon duine cábla: painéal a ordaíodh mar chassis foirceanta díreach nuair a ghlac an dearadh leis na tráidirí splice, tacar pigtail ilmhód arna ordú i gcoinne trunk mód amháin toisc go ndearna an t-ordú tagairt do dhath seaicéad seachas do phriontáil an chábla, agus 0.9 mm gan na cosa a dhúnadh ar fhorais an phraghais níos faide, agus 0.9 mm gan na cosa a dhúnadh ar fhorais an phraghais níos faide. pinch. Níl aon cheann de na trí cinn insocraithe le splicer níos fearr.
Is cinneadh ceannaigh é roghnú painéil go háirithe seachtainí sula n-osclaíonn aon duine cábla, agus sin an fáthag roghnú splice-phainéal paiste réidh nó ODFmbaineann taobh istigh den phlean splice. Tá comhoiriúnacht mód den chineál céanna cinneadh: andifríocht idir-mód singil agus tógáil ilmhód muiceolasocraithe ag an gcéim ordaithe, ní ag an tráidire.
An Rud a Cheannaíonn Monarcha-Snasta Fiber Pigtail Tú Nach Ceannaíonn Foirceannadh Réimse
Is argóint déantúsaíochta é an cás maidir le foirceannadh pigtail, ní argóint áise. Tá céimseata aghaidhe deireadh ferrule, rud a chiallaíonn ga cuaire, fritháireamh APEX agus airde snáithíní, socraithe ar threalamh snasta a ritheann mórán nascóirí ag am faoi bhrú rialaithe agus seicheamh scannáin.
Is é an rud is féidir linn a lua go beacht ná an tsonraíocht agus an próiseas taobh thiar di. Gabhann gach tionól foirceanta ar ár líne pas-iniúchadh aghaidhe, tomhas caillteanas ionsáite, tomhas caillteanas tuairisceáin, leanúnachas, fíorú polaraíochta agus daingniú seicheamh datha roimh phacáil. Tá na teorainneacha sonraíochta aonmhóid-Níos lú ná nó cothrom le caillteanas ionsáite 0.2 dB agus Níos mó ná nó cothrom le caillteanas tuairisceáin 50 dB do UPC, Níos lú ná nó cothrom le 0.3 dB agus Níos mó ná nó cothrom le 60 dB do APC. Is uasteorainneacha iad sin atá scríofa isteach sa tsonraíocht táirge seachas meánréimse éilithe. Baineann an dáileadh tomhaiste leis an taifead baisc a sheolann an t-ordú, agus seolfaimid tuairisc bhaisc gan ainm le tonnfhad tástála agus cineál ionstraime arna iarraidh sin, toisc go bhfuil dáileadh is féidir leat a iniúchadh fiú níos mó ná an uimhir atá luaite i mír bhlag.
Is féidir le nascóir réimse-snasta na huimhreacha sin a shroicheadh. Is é an rud nach féidir leis a dhéanamh ná iad a bhaint amach go comhsheasmhach, cónascaire i ndiaidh cónascaire, ar dhíon i mí Iúil le poc snasta láimhe agus gan aon idirfhearann. Is í an chomhsheasmhacht sin an chúis ar fad ar chuir monarcha-foirceannadh pigtail shnáithíneach go dtí na buillí trunc deireadh go díreach leis an stoc. An cúlra arcad chuige a mbaintear úsáid as pigtail shnáithíneach ar fud FTTH, ODF agus tógann ionad sonraíclúdaíonn sé taobh an chomhpháirte. Fanann an t-alt seo ar an nós imeachta.
Socrú Binse agus Saol Inchaite Sula Tú Splice Snáithín Pigtails
Nuair a bhíonn inniúlacht bhunúsach bunaithe, beidh riocht inchaite ina fhoinse in-athdhéanta de shreabhadh sna torthaí splice. Ní droch-alt amháin é an comhartha inbhraite. Is treocht é: caillteanas measta ag dreapadh go seasta tríd an dara leath de thráidire, nó thuairiscigh uillinn cleave díghrádaithe ar fud trí joints as a chéile. Nuair a fheiceann tú ceachtar acu, stop agus seiceáil suíomh na lann agus comhaireamh stua sula n-athraíonn tú aon rud faoi do theicníc.

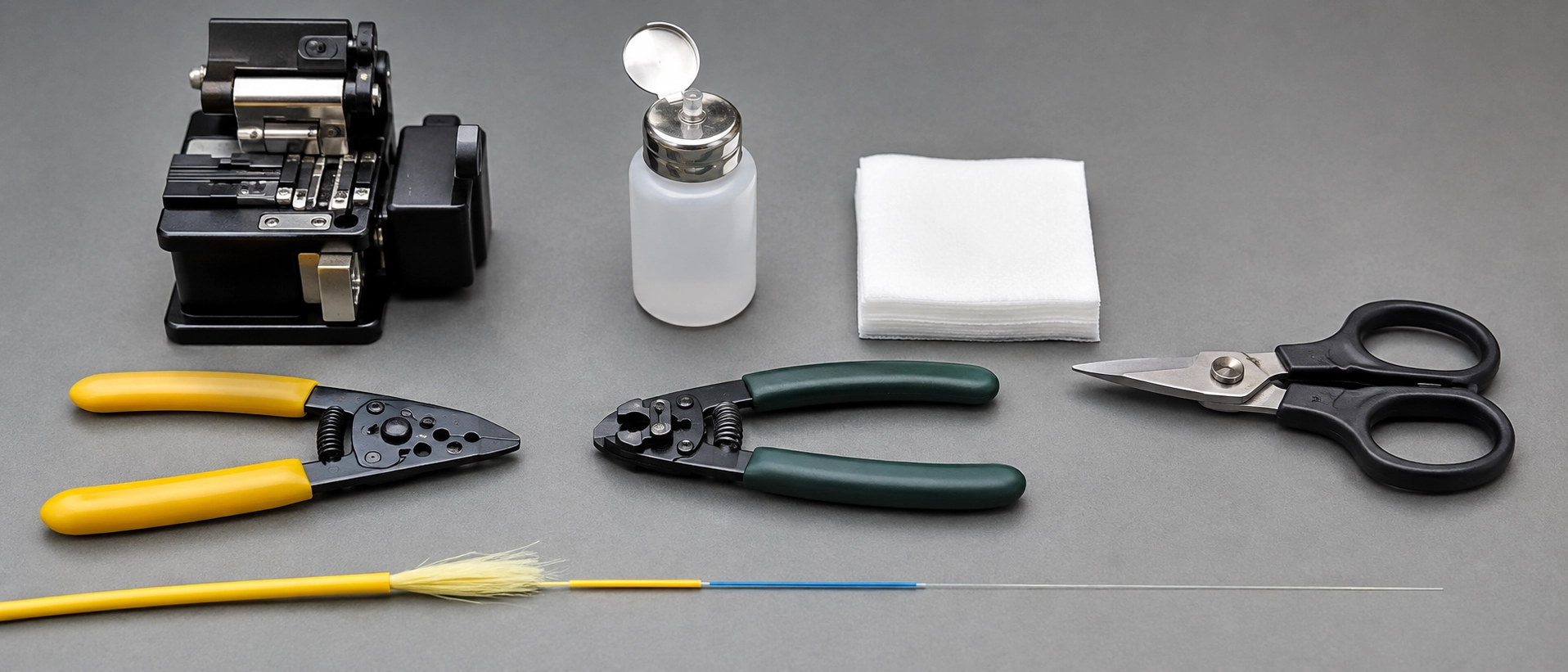

Liostaíonn an tábla thíos a bhfuil de dhíth ar an mbinse agus, níos úsáidí, nuair a stopann gach mír de bheith iontaofa, leis an údarás a luíonn gach figiúr.
| Mír | Sonraíocht atá tábhachtach | Pointe seirbhíse | Bunús |
|---|---|---|---|
| Comhleá splicer | Ailíniú croí d'obair aonmhóid- | Calabrú stua ar theacht agus tar éis athrú teochta nó airde | Lámhleabhar oibriúcháin an mhonaróra splicer |
| Leictreoidí | Meaitseáladh le múnla splicer | Ionadaigh ag an stua comhaireamh cuntar agus lámhleabhar do splicer féin. Ná bí ag obair de réir uimhir thionscal cineálach, toisc go bhfuil difríocht idir an figiúr de réir múnla agus cineál leictreoid | Sceideal cothabhála an mhonaróra splicer |
| Cleaver beachtais | Cumas faoi bhun 0.5 céim | Rothlaigh suíomh an lann de réir an sceidil, athraíodh é nuair a thuairiscítear go n-imíonn an uillinn scoilte aníos | Lann -tábla beatha an déantóra glanta |
| Strippers | Uirlisí ar leith le haghaidh maolán daingean 0.9 mm agus sciath 250 μm | Iniúchadh gialla le haghaidh tógáil brataithe-suas gach seal | Cleachtadh allamuigh |
| Earraí inchaite a ghlanadh | 99% alcól iseapróipile, lint-cuipeanna saor | Aghaidh wipe úr in aghaidh an splice. Déantar éilliú a fhágtar ar an ghloine a ghalú ag an stua agus is féidir é a ath-thaisceadh laistigh den alt mar chuimsiú | Treoir glantacháin monaróir splicer agus snáithín |
| sleeves cosanta | Trastomhas istigh meaitseáilte le snáithín, fad meaitseáilte le sealbhóir an tráidire | Deimhnigh suíocháin muinchille sa sealbhóir roimh an gcéad alt | Sonraíochtaí monaróir muinchille agus tráidire |
| VFL, OLTS, OTDR | VFL le haghaidh leanúnachais agus fiach macribín, OLTS le haghaidh deimhniúcháin, OTDR le haghaidh tréithrithe | Sruth calabraithe méadair | Sraitheanna tástála ANSI/TIA-568.3-E |
| Lipéadú | Aitheantas calafoirt agus snáithe ag an dá aghaidh painéil | Curtha i bhfeidhm sula ndúnann an tráidire | Sonraíocht lipéadaithe tionscadail |
Is fiú mionsonraí amháin a lua go soiléir mar go gcosnaíonn sé uair an chloig ar chriúnna nuair a fhaigheann siad mícheart: téann an muinchille crapadh teasa ar an snáithínroimhetéann an snáithín isteach sa splicer. Níl aon aisghabháil ó mheabhrú ina dhiaidh sin.

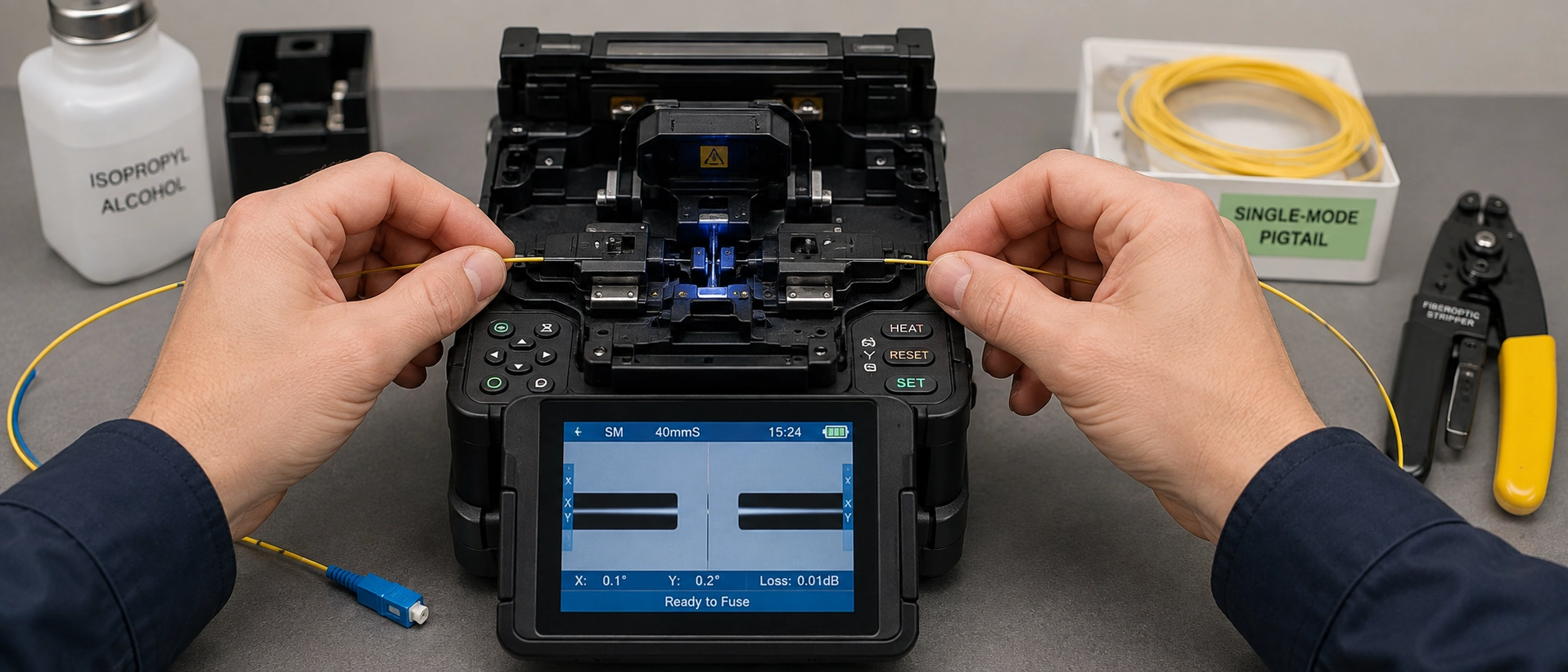

Splicing Fiber Pigtail Fusion Céim ar Chéim: Deich gCéim Uimhrithe Le Critéir Pas
Is é seo an t-ord oibre a úsáidtear nuair a chomhleáimid -míoltacha snáithíní le linn trialacha custaiméirí agus cáilíocht shamplach inár saotharlann feidhmchlár féin, ar stoc feadáin scaoilte snáithíní 12 agus 24- isteach i imfháluithe tráidire 1U agus 2U le sleeves cosanta 40 mm agus 60 mm. Tá critéar pas agus truicear athdhéan ag gach céim, toisc nach bhfuil in seicheamh gan pointí breithiúnais ach cur síos. Baineann an t-ordú céanna le nós imeachta spliceála aonmhód muiceola do bhoscaí teirminéil FTTH, i gcás nach n-athraíonn ach an líon tráidire agus an líon snáithíní.
| # | Gníomh | Critéar pas | Athdhéan an truicear |
|---|---|---|---|
| 1 | Tabhair an stoc isteach sa phainéal, stiall an seaicéad seachtrach go dtí an fhuinneog pleanáilte, slán an truaill ag an fhaireog iontrála, agus ceangail neart miotalach agus baill lárnacha go dtí an pointe talún imfhálaithe de réir threoracha na monaróirí cábla agus imfhálaithe agus na rialacha nascáil atá i bhfeidhm ag an suíomh. Níl na baill láidreachta tréleictreach nasctha, mar sin sainaithin cén cineál atá agat sula dteagmháil le lug | Ní féidir leis an gcábla bogadh faoi bhrú láimhe, tá an modh nasctha ag teacht leis an gcineál ball atá i láthair agus le treoir an déantóra | Aon ghluaiseacht ag an fhaireog, nó ball tréleictreach cóireáilte mar mhiotalacha |
| 2 | Glaoigh-gearr agus bain na feadáin mhaolánacha, bain an t-iarmhar glóthach le 99% IPA, siúil gach feadán chuig a thráidire sannta | Gan aon iarmhar sofheicthe ar aon snáithín, feadáin ina suí i n-iontrálacha tráidire | Glóthach bhraith nó le feiceáil ar an snáithín |
| 3 | Leag amach snáitheanna an bhradáin agus na cosa muiceola in ord datha meaitseála ar an mbinse sula mbainfidh aon uirlis le gloine | Léann an dá thacar sa seicheamh céanna, seasamh de réir suímh | Aon débhríocht san fhéiniúlacht snáithe |
| 4 | Sleamhnán an muinchille cosanta ar an cos pigtail | Muinchille ar aghaidh, taobh tosaithe soiléir ón gcrios splice | Muinchille ar iarraidh ag céim 8 |
| 5 | Sciath stiallacha ón dá shnáithín go dtí an fad a theastaíonn ó do choimeádán splicer agus muinchille, go hiondúil sa réigiún 30-40 mm. Socraíonn céimseata sealbhóir splicer, fad scoilte agus fad muinchille le chéile an figiúr ceart do do threalamh | Suíocháin fad snáithíní lom i gceart sa sealbhóir agus an pointe scoilte ag an suíomh atá beartaithe | Snáithín ró-ghearr chun datum an tsealbhóra a bhaint amach, nó chomh fada sin salachann sé an muinchille |
| 6 | Glan le wipe aontreoch amháin, wipe aghaidh úr gach uair | Gan aon tarraingt inchloiste nó amhairc, gan aon iarmhar | Aon dara pas thar an aghaidh wipe céanna |
| 7 | Glan an dá cheann | Tuairiscíonn Splicer aghaidh cothrom, ingearach. Faoi bhun 0.5 céim is ea an áit a n-éiríonn torthaí in-athdhéanta go seasta, agus is é cumas uillinne sonraithe an déantóra glantacháin an tagairt do d'uirlis | Drifts tuairisc uillinn aníos, nó taispeánann an aghaidh sliseanna, liopa nó hackle |
| 8 | Rith an stua leis an bpróifíl ceart snáithíní roghnaithe | Meastachán splicer comhsheasmhach leis na hailt eile ar an tráidire céanna | Líne infheicthe, bulge nó mboilgeog san íomhá comhpháirteach |
| 9 | Lár an muinchille thar an alt agus an tslat neart ailínithe, rith an timthriall oigheann atá sonraithe don trastomhas muinchille sin | Muinchille Laghdaigh go hiomlán, gan aon aer gafa, comhpháirteach dírithe ar an tslat | Comhpháirteach as-lár nó Laghdaigh neamhiomlán |
| 10 | Suigh an muinchille ina shealbhóir, bog an chorna ón lár amach go dtí an dá thaobh, dún an tráidire, cuir na cosa pigtail isteach sa phláta oiriúnaitheora, caipín na n-oiriúnóirí nach bhfuil in úsáid, lipéadaigh an dá aghaidh, ansin déan tástáil | Luíonn lúba cothrom, gan aon teannas ag an alt, ga lúbtha ag nó os cionn íosmhéid monaróir an chábla | Lúb ar bith atá níos déine ná ga íosta sonraithe an chábla |
Ciallaíonn líne infheicthe, bulge nó mboilgeog ath-glan, ní ath-théamh.
Tá béim tuillte ag dhá phointe breithiúnais laistigh den seicheamh sin. Is meastachán é meastachán an splicer ag céim 8 a tháirgtear trí anailís íomhá, ní tomhas. Tá sé ar fheabhas chun cinneadh a dhéanamh ar cheart alt a athdhéanamh ar an láthair, agus ní fianaise glactha é. Agus ordaítear céim 10 d'aon ghnó ionas go dtiocfaidh an lipéadú roimh thástáil, toisc go bhfuil tuarascálacha tástála nach féidir a rianú go dtí port ag obair arís faoi cheilt.

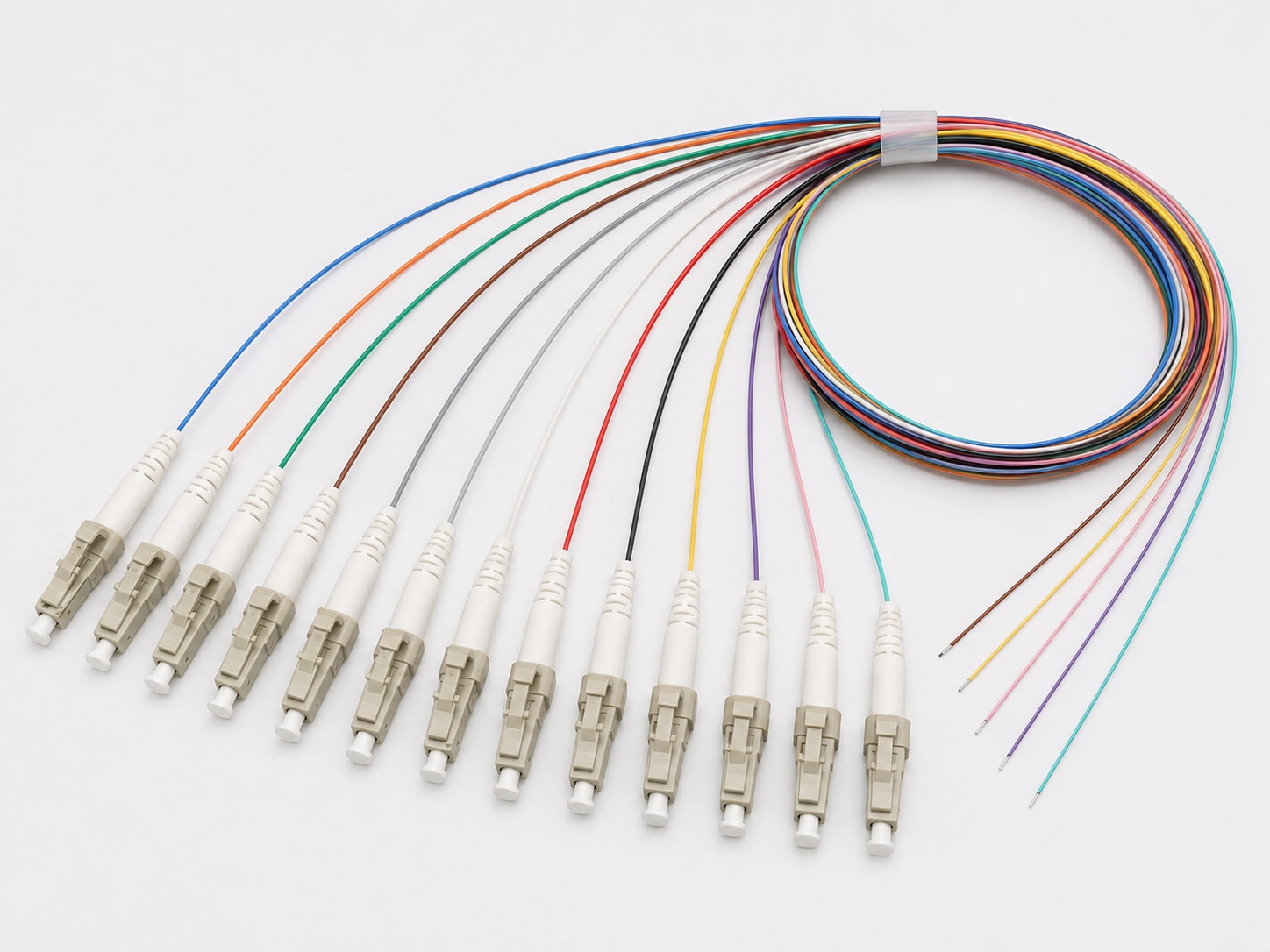

Seicheamh Dath Snáithín Pigtail agus Polaracht a Fháil i gceart den Chéad Uair
Is í sainaithint datha an mheicníocht choiscthe earráid is saoire sa nós imeachta, agus ní oibríonn sé ach nuair a leanann an tacar pigtail an gnás céanna leis an stoc. Ritheann an dá cheann déag{2}}seicheamh suímh atá sonraithe in ANSI/TIA-598-D gorm, oráiste, glas, donn, scláta, bán, dearg, dubh, buí, Violet, rós, aqua, le cáblaí os cionn dhá shnáithín déag ag athrá an seicheamh in aghaidh an fheadáin mhaoláin agus ag cur marcáil rianaithe leis.
Ba chóir d'aon duine atá ag obair amach conas pigtail 12-snáithín a shuiteáil i bpainéal paiste an tacar datha a chóireáil mar mhír sonraíochta seachas mar áis réimse. Tá dhá rabhadh i bhfeidhm. Ní aontaíonn coinbhinsiúin IEC agus TIA ag gach suíomh, agus mar sin ní mór léarscáiliú scríofa síos roimh splicing seachas tógáil a mheascann cábla ó choinbhinsiún amháin agus eireabaill eile sula ndéantar é a splicadh. Agus is é an coinbhinsiún a thagann an ceann a d'ainmnigh an t-ordú ceannaigh. SoláthraímidLeagann pigtail 12-dathgo ceachtar seicheamh, rud a chiallaíonn go ndéantar an cinneadh ag RFQ, ní ag an tráidire.
Caillteanas Inghlactha Splice le haghaidh Muiceola Snáithín: Cén Doiciméad Ar Choinnigh Tú I ndáiríre Leis
Bain úsáid as 0.1 dB in aghaidh an alt mar an sprioc oibre nuair a scoilteann tú pigtails snáithíní, agus bí ag súil le croí-bhlascán ailínithe nua-aimseartha ar ghloine aonmhóid ghlan chun tuirlingt i bhfad faoina bhun. Leanann glacadh an chonartha, áfach, sonraíocht an tionscadail agus an t-eagrán a ainmníonn sé, ní an mhír seo. Tá trí thairseach i gcúrsaíocht, tagann siad ó dhoiciméid a bhfuil údarás an-difriúil acu, agus cinneann comhad an tionscadail cé acu ceann a bhfuil feidhm acu.
| Tairseach in úsáid | Luach | Doiciméad rialaithe | Stádas |
|---|---|---|---|
| Áitreabh agus cáblaí lárionad sonraí | 0.3 dB in aghaidh an splice comhleá, 0.75 dB in aghaidh an phéire cónascaire cúpláilte ag grád caighdeánach | ANSI/TIA-568.3-E | Teorainn chaighdeánach foilsithe. Socraíonn an caighdeán céanna liúntas níos déine nuair a nascann téad gráid le nascóir grád caighdeánach, mar sin léigh an clásal a mheaitseálann do mhodh tástála (-Líonraí Fluke) |
| Lasmuigh de chleachtas gléasra agus oibreora | 0.1 dB in aghaidh an splice, go minic le meán nasc 0.05 dB, uaireanta níos déine ar na bealaí friothálacha | Sonraíocht an oibreora nó an chláir féin | Sprioc conartha, ní teorainn chaighdeánach chineálach. Is minic a ainmnítear doiciméid Telcordia GR sna conarthaí seo, ach níl aon luach glactha Telcordia a bhfuil feidhm aige lasmuigh den chonradh a luann é. Má ainmníonn do chonradh doiciméad GR, tóg an figiúr agus an t-eagrán araon ón gclásal sin |
| Luach pleanála dearaidh | 0.15 dB in aghaidh an -splice comhleá mód amháin, le teicneoirí taithí i bhfad faoi bhun 0.1 dB | Treoir Chumann snáthoptaice (FOA) | Figiúr pleanála le haghaidh ríomh an bhuiséid |
An riail phraiticiúil a leanas: tá sonraíocht an tionscadail níos airde ná gach figiúr cineálach sa tábla seo, lena n-áirítear ár bhfigiúr féin. Sa chás go mbíonn an dá choimhlint, bíonn an bua ag an tsonraíocht agus tá deireadh leis an argóint.
Is é an scaipeadh idir 0.3 dB agus 0.05 dB ná áit a bhfuil díospóidí glactha ina gcónaí, agus is é an chúis uimhríochtúil. Níl mórán corrlach fágtha ag nasc PON a iompraíonn cóimheas scoilte ard tar éis caillteanas scoilteora, péirí cónascaire agus caolú bealaigh, agus mar sin beidh gá le gach comhthuirlingt ag 0.15 dB in ionad 0.05 dB ar bhuiséad nód sa todhchaí. Ar rith LAN tráchtála 90-méadar, ní bhaineann an t-alt céanna le hábhar.
Píosa uimhríochta amháin eile, luaite go cúramach. I gcás-buiséad cáis is measa arna ríomh ag uasluachanna ceadaithe an chaighdeáin, ídíonn an péire cónascaire cúpláilte ag 0.75 dB níos mó ná dhá uair an méid a dhéanann splice ag 0.3 dB, mar sin is é an comhéadan cónascaire, ní an t-alt comhleá, an mhír líne is mó. Is iondúil go bhfeidhmíonn comhpháirteanna réadúla i bhfad níos fearr ná ceachtar den dá uasteorainn, agus is é sin an fáth go díreach a thomhaistear deireadh cónascaire gach pigtail shnáithíneach a sheolaimid seachas a bheith glactha.

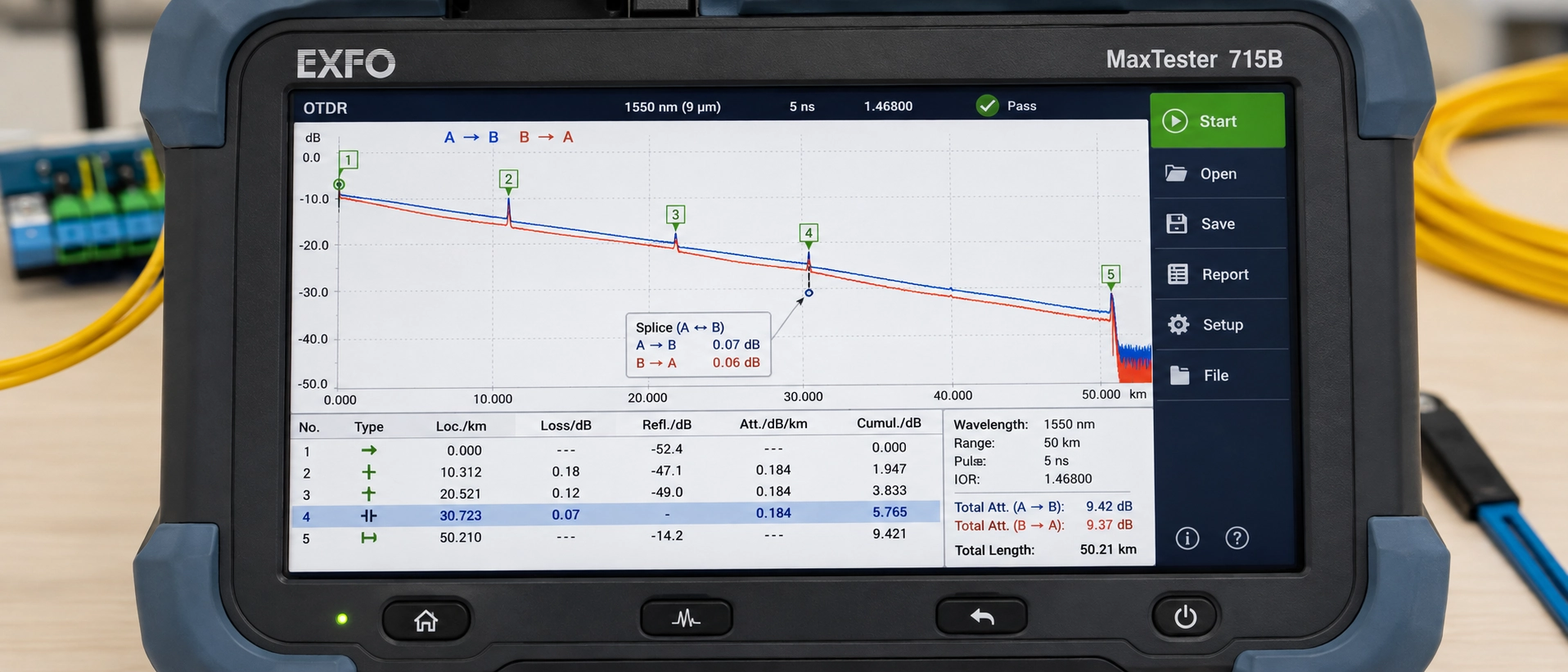

Tástáil Splice Snáithín Pigtail: Sraith 1, Sraith 2, agus Cén Fáth a Dhiúltaítear do Thuairiscí Treo OTDR a hAon-
Tá dhá shraith tástála ann nuair a dheimhníonn tú splices pigtail snáithíní, agus níl siad idirmhalartaithe. Is éard atá i Leibhéal 1 ná deimhniú caillteanais isteach le sraith tástála caillteanais optúla, agus is é an rud a dheimhníonn an nasc. Is tréithriú OTDR é Sraith 2, agus is diagnóiseach é. Is fianaise úsáideach é rian a thaispeánann gach splice faoi 0.05 dB agus ní ionadaíonn sé torthaí Shraith 1.
Gabhann an dara riail níos mó foirne ná an chéad riail. Ní mór caillteanas splice OTDR a thomhas ón dá threo agus meán. Is é seo an modh tomhais ar a dtógtar an nós imeachta, agus níl na torthaí treorach aonair ar nasc ina bhfuil snáithín neamhchosúil ach neamhchruinn, tá siad mícheart i dtreo intuartha (Corning). Rud a thugann muid chuig an léamh a fhágann go ndéanann teicneoirí maithe hailt mhaith a athdhéanamh.
An Gineadóir: Nuair a Luíonn Léamh Splice Snáithín Pigtail
Ní thomhaiseann OTDR caillteanas splice ar alt muctail shnáithíneach. Tomhaiseann sé backscatter ar an dá thaobh den imeacht agus tátal a bhaint as caillteanas ón chéim. Nuair a bhíonn trastomhais réimse mód éagsúla ag an dá shnáithín, tá a gcuid comhéifeachtaí backscatter difriúil, agus tá an chéim tátal truaillithe ag an difríocht sin.
Arna thomhas ón taobh MFD is mó i dtreo an taobh is lú, tuairiscíonn an uirlis gnóthachan dealraitheach, rud a chiallaíonn cumhacht nach féidir a bheith ann. Ar an mbealach eile, tuairiscíonn sé caillteanas teannta. Má dhéantar meán an dá threo a bhaint as an déantán agus fágtar an fíorfhíor.
Ní leor fianaise ar dhifríocht réimse modha i gcomparáid leibhéil chatagóir, agus seo an áit a dtéann formhór na mínithe ar an réimse mícheart. Éilíonn ITU-T MFD ainmniúil agus lamháltas a dhearbhú ag 1310 nm laistigh de raon ceadaithe, agus forluíonn na raonta ceadaithe do mhodh caighdeánach singil agus do chatagóirí claonta-neamhíogair (ITU-T G.652). Níl an forluí teoiriciúil: dearbhaíonn Corning's SMF-28 Ultra 9.2 ± 0.4 μm ag 1310 nm agus é á chomhlíonadh go hiomlán le G.652.Dagusníos mó ná an riachtanas lúbthachta G.657.A1, mar sin ní insíonn "snáithín G.657" rud ar bith duit féin faoin réimse mód a bhfuil tú ag splicing isteach. Tá dearaí eile neamhíogair, go háirithe sna catagóirí B, níos ísle.
Mar sin níl an riail oibre "ag súil le gnóthachanálaí aon uair a chomhlíonann G.657 G.652". Is é atá i gceist: léigh an MFD ainmniúil dearbhaithe ar an dá bhileog, ar na cáblaí truncaithe agus ar na cinn muiceola, agus bí ag súil le neamhshiméadracht treorach nuair a bhíonn difríocht shuntasach idir an dá luach dearbhaithe sin. Cuirfidh ainmneacha na gcatagóirí amú tú, ní bheidh bileoga sonraí. Sin é an fáth a phriontáilimid grád snáithín, G.652D, G.657A1 nó G.657A2, ar an tsonraíocht pigtail, agus cén fáth gur ceist réasúnta seachas pedantic é iarraidh ar sholáthraí an MFD dearbhaithe.
Fabhtcheartú Snáithín Pigtail Splicing Lochtanna: Fíoraigh, Gníomhú Ansin
| Siomptóim | Fíoraigh ar dtús | Cúis is dócha | Gníomh | An bhfuil -splice ag teastáil? |
|---|---|---|---|---|
| Meastachán splicer os cionn 0.1 dB, cuimsiú infheicthe | Déan iniúchadh ar an íomhá comhpháirteach roimh aon rud a ghearradh | Éilliú galaithe isteach sa alt | Ath{0}}stiall, glan le IPA úr, ath-glan, ath-splis | Tá |
| Bhí droch-theachtaireachtaí-scoilteadh arís agus arís eile | Seiceáil an treocht uillinn scoilte tuairiscithe ar fud na hailt go leor deiridh | Caitheamh lann nó fad stiallacha neamhréireach | Rothlaigh suíomh an lann, fíoraigh fad stiallacha, déan iniúchadh ar an aghaidh | Sea, tar éis ceartú uirlisí |
| Éagobhsaíocht stua, caillteanas ag luascadh aníos thar athrú | Léigh an cuntar stua agus rith calabrú stua | Caitheamh leictreoid nó éilliú | Leictreoidí glan, cuir in ionad iad ag comhaireamh sonraithe an mhonaróra | Níl ach na hailt i gceist |
| Earráidí ailínithe ar shnáithín atá glan le feiceáil | Déan iniúchadh ar V-grooves agus sealbhóirí | Smionagar sna grooves | Glan le halcól agus le swab, ath{0}}suíochán | Ní féidir, ath-rith na snáithíní céanna |
| Muinchille scaoilte nó joint as-lár tar éis an oigheann | Deimhnigh trastomhas muinchille i gcoinne snáithín agus sealbhóir | Méid sleeve mícheart nó próifíl oigheann | Gearr siar, muinchille ceart, déan an timthriall sonraithe arís | Tá |
| Ní thagann caillteanas le feiceáil ach amháin tar éis an tráidire a dhúnadh | Lorg le VFL sula n-athosclaíonn tú an t-alt | Macrobend ó níos mó ná-chornaithe daingean nó cos pinnáilte | Ath-corna go dtí ga lúbthachta íosta an chábla agus athghléasadh | Níl |
| Caillteanas ard treo amháin, a fháil ar an taobh eile | Déan comparáid idir MFD dearbhaithe ar an dá bhileog | Difríocht réimse mód idir gloine trunk agus pigtail | Déan tástáil déthreoch agus meánach roimh theagmháil leis an alt | Níl |
| Gan solas ar shnáithe amháin | Ath{0}}seiceáil an léarscáiliú datha agus an cineál snáithíní ar an dá thaobh | Snáithe trasnaithe nó mímheaitseáil mód | Ceartaigh an mhapáil. Má tá na cineálacha snáithíní difriúil, ní mór an snáithe a athphleanáil seachas a{2}}spreagadh | Ath{0}}phleanáil, ní ath-splice |

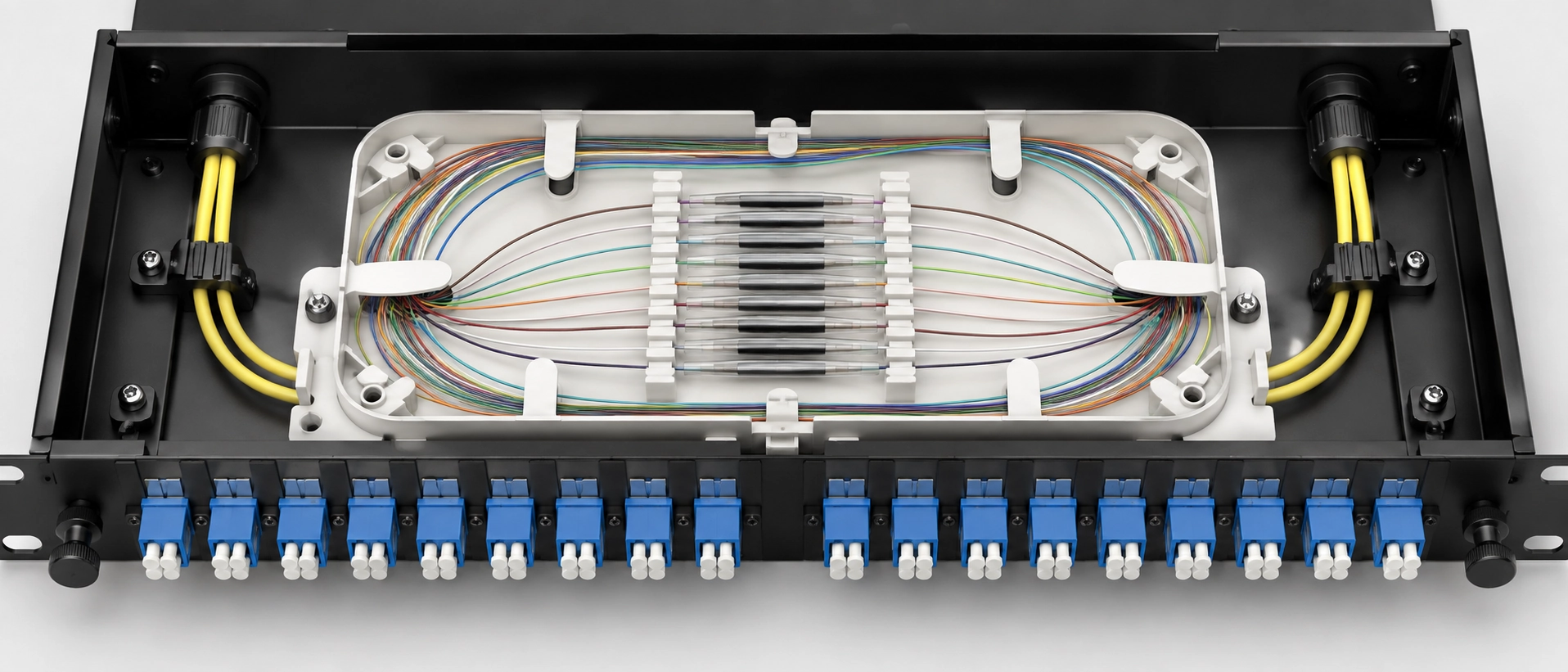

Ródú Tráidire Splice Fiber Pigtail, Réaltacht Dríodair agus Raca
Bain úsáid as splice-ar chónaisc in ionad muiceola snáithíní nuair is srian ceangailteach iad suíomhanna tráidire, seachas caillteanas optúil nó costas aonaid. Ní bhíonn muinchille cosanta seachtrach nó suíomh coinneála de dhíth ar nascóirí chun é a stóráil (Líonraí Fluke), agus i imfhálú 1U le tráidire ag iompar cheana féin comhlánú iomlán de joints, is é sin cinntitheach.
Ritheann an teorainn ar an mbealach eile faoi cheithre choinníoll: tá spás painéil leordhóthanach, tá an costas in aghaidh an fhoirceanta ag baint leis an toirt, b'fhéidir go mbeadh gá le comhéadan an chónascaire a athrú níos déanaí i saolré an ghléasra, nó más mian leat go mbeadh deireadh an chónascaire ina earra mhonarcha -tástáilte le figiúirí caillteanais doiciméadaithe seachas réimse-táirgthe ceann.
Trí chás imlonnaithe déantar an pigtail shnáithíneach i gcomparáid leis an splice-ar chinneadh cónascaire i gcoincréit phainéil phaiste. I gcomh-aireachta FTTH nó i mbosca teirminéil, is iad na pigtails an bealach is fearr nuair a sheolann an bosca le tráidire lárnach, clúdaíonn an comhaireamh sealbhóir an comhaireamh snáithíní le suíomh spártha amháin ar a laghad, fad muinchille a cheannaíonn tú suíocháin iarbhír sa sealbhóir sin, agus éilíonn an dearadh cónascaire monarcha-foirceannadh ag an gcalafort. Athraigh ceann ar bith díobh sin agus -rith an chomparáid arís. In ODF iompróra ag bealach isteach lárionad sonraí, is gnách go ndéantar gléasra isteach a spliceáil chuig painéil atá luchtaithe le heireabaill chríochnaithe an mhonarcha agus glacann an ailtireacht leis go bhfuil tráidirí ann, mar sin tá aon duine atá ag fiafraí faoin mbealach le míolta móra snáithíní a splicadh in ODF ag obair laistigh de dhearadh a d’fhreagair an cheist seo cheana féin. In IDF fiontair chomhbhrúite ina bhfuil painéal 1U sonraithe le haghaidh 48 snáithín, ní minic a dhúnann an uimhríochtúil, agus is é an fíor-rogha idir imfhálú níos doimhne agus splice-ar chónaisc. Tá an trádáil sin ar ceal mar an gcéannapainéal paiste a chur i gcomparáid le ODFag an gcéim deartha.
Cibé an ndúnann an uimhríochtúil i do chás sonrach ag brath ar thrí athróg ní féidir le haon earra ginearálta a sholáthar: toilleadh sealbhóir do thráidire, fad an muinchille cosanta atá in úsáid agat, agus an cosán ródaithe ón sealbhóir go dtí an cuibheoir. Seol múnla an phainéil, comhaireamh tráidire agus comhaireamh snáithíní chugainn, agus oibreoimid na figiúirí leaca agus faid i gcoinne na dtrí cinn sin agus seolfaimid ar ais fad pigtail molta agus seicheamh snáithín don imfhálú sin, mar aon leis an mbileog oibre tomhais a d'úsáid muid chun a fháil ann.
Ag sonrú Pigtail Snáithín a Scoilteann go Glan
Cinneann ocht línte sonraíochta conas a iompraíonn pigtail snáithíneach ar an mbinse, agus taispeánann gach ceann acu níos déanaí mar luas nó athoibriú ag an tráidire.
| Sonraíocht | Cén fáth a athraíonn sé an post splice |
|---|---|
| Cineál nascóirí | LC, SC, FC, ST, E2000 agus daoine eile, a mheaitseáil leis an pláta oiriúnaitheora atá sonraithe cheana féin seachas leis an transceiver |
| Polainnis | UPC do naisc dhigiteacha caighdeánacha, APC áit a bhfuil tábhacht le hathmhachnamh, mar atá i bhforleagan físeáin PON agus RF. Tá andifríocht idir céimseata aghaidh-foirceann APC agus UPCgo príomha athraíonn caillteanas tuairisceáin. Braitheann cailliúint ionsáite fós ar chéimseata an aghaidh-aghaidhe, ar chomhlárnacht an fhearrúil, ar ghlaineacht agus ar cháilíocht an chónascaire cúplála |
| Grád snáithín agus MFD dearbhaithe | G.652D, G.657A1 nó G.657A2, leis an MFD ainmniúil luaite, mar sin is féidir torthaí OTDR a léirmhíniú i gcoinne an trunk |
| Mód agus catagóir | OS1/OS2, nó OM1 trí OM5. Is fadhb athphleanála é easaontú anseo, ní fadhb splicing |
| Trastomhas cábla | 0.9 mm le haghaidh tráidire-dlúthobair, 2.0 mm nó 3.0 mm i gcás ina láimhseáiltear an chos nó má dhéantar é a rothlú lasmuigh den imfhálú |
| Ábhar seaicéad | PVC, LSZH nó PE, arna chinneadh ag sonraíocht an tionscadail, an rátáil dóiteáin áitiúil agus an spás suiteála. Níor cheart do sholáthraí ceann eile a ionadú ar fhorais praghais gan ceadú i scríbhinn |
| Fad agus líon snáithíní | Dírithe tríd an gcosán iarbhír a thomhas: suíomh an tsealbhóra, lúb-bealach ga, suíomh an oiriúntóra, ansin lúb seirbhíse fada go leor chun ath-splice amháin a fháil ar fhad do stiall. Ritheann tairiscintí caighdeánacha 0.5 m go 3 m i gcomhaireamh ó 1 go 48, agus tagann an figiúr ceart taobh istigh den raon sin ón bpainéal seachas ón ordóg |
| Seicheamh dathanna agus lipéadú | Ordú TIA-598-D nó IEC, móide lipéid tionscadail, barrachóid nó cóid QR a chuirtear i bhfeidhm sa mhonarcha seachas ag teicneoir ar dhréimire |
Baineann dhá líne doiciméadaithe leis an ordú ceannaigh céanna: in aghaidh{0}}bhaisc nó in aghaidh-taifid tástála a chlúdaíonn caillteanas ionsáite agus caillteanais aischuir, agus deimhniú comhréireachta. Is táirgí caighdeánacha insoláthartha ar ár taobh iad an dá cheann seachas eisceachtaí, agus is é sin an rud a fhágann go bhfuil an comhrá glactha gearr nuair a bhíonn torthaí OTDR an chustaiméara féin faoi athbhreithniú.
Más mian leat a fheiceáil cén chuma atá ar an gcáipéisíocht sin sula dtiomnaíonn tú do sholáthraí, iarr orainn apigtail snáthoptaice saincheapthabileog sonraíochta mar aon le tuarascáil tástála samplach IL agus RL ó bhaisc inchomparáide. Is bealach níos tapúla é monaróir a mheas ná aon éileamh bileoga, lena n-áirítear na cinn san Airteagal seo.
CCanna
Cad is caillteanas splice inghlactha nuair a splicing pigtails snáithíní?
Faoi 0.1 dB in aghaidh an splice is é an sprioc oibre le haghaidh obair teileachumarsáide agus is é 0.3 dB an teorainn ANSI/TIA-568.3-E do cháblú áitribh, ach rialaíonn sonraíocht an tionscadail nuair a bhíonn coinbhleacht ann.
Cén fáth a léiríonn mo OTDR caillteanas diúltach ar splice pigtail snáithín?
Is Déantán backscatter é de bharr difríocht trastomhas réimse mód idir an dá shnáithín, agus baintear meánú déthreorach é.
Cén uillinn scoilte atá ag teastáil ó -splice pigtail snáithín íseal caillteanais?
Faoi bhun 0.5 céim is ea an áit a n-éiríonn torthaí in-athdhéanta go seasta, ar choinníoll go ndéantar fad stiallacha, suíomh an tsealbhóra agus méid muinchille a mheaitseáil le do threalamh.
An gá dom painéal paiste speisialta chun pigtails snáithíní a splice?
Tá. Ní féidir an t-imfhálú a fheistiú ar thráidire, coimeádáin splice, treoirleabhair gha-stórála agus claonta, agus fonnadh -foirceannadh díreach nach bhfuil ann dóibh sin a thiontú go praiticiúil ar an suíomh.
Ar cheart dom pigtails snáithíní nó splice-a úsáid ar chónaisc?
Úsáid pigtails nuair a bhíonn an spás tráidire leordhóthanach agus go bhfuil costas in aghaidh an chalafoirt nó an chónascaire i gceist le solúbthacht, agus úsáid splice-ar chónaisc nuair is srian ceangailteach iad suíomhanna tráidire.
Conas a roghnóidh mé an fad ceart snáithíneach muiceola do phainéal gléasta raca?
Tomhais an cosán ceart ón gcoimeádán splice go dtí suíomh an oiriúntóra feadh bhealach an gha, ansin cuir lúb seirbhíse fada go leor chun ath-splice amháin a fháil ar fhad do stiall.
