Nascóir Tapa vs Comhleá Splicing: Cé acu Ceann a Bhaineann le FTTH?

In imscaradh FTTH, tagann an rogha idir cónascaire tapa snáthoptaice agus splicing comhleá síos go dtí an áit sa líonra a bhfuil tú ag foirceannadh, cé mhéad braon a chaithfidh do chriú a ghníomhachtú in aghaidh an lae, agus an suífidh an t-alt sin taobh istigh nó a bhácáil i ndúnadh aeróige go ceann cúig bliana déag. Faigheann nascóirí gasta teicneoir isteach agus amach as áitreabh suibscríobhaí laistigh de nóiméad in aghaidh an fhoirceanta. Táirgeann comhleá splicing nasc gloine buan-go{-nach gcuirfidh aon rud níos lú ná cúil isteach. Úsáideann formhór na n-oibreoirí an dá - ach is eol dóibh go díreach cá háit le tarraingt an líne sin a scarann ​​rolladh amach glan brabúsach ón gceann a ghineann rollaí trucailí ar feadh na mblianta.

Cad is Ceanglóir Tapa ann i FTTH?

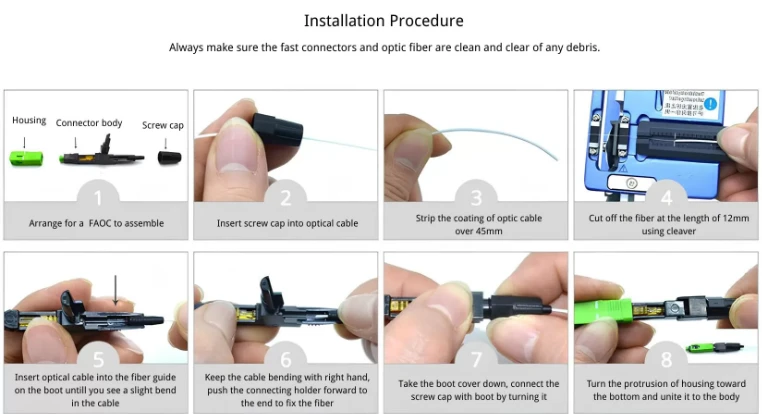

Is gléas críochnaithe réamhsnasta é cónascaire gasta - ar a dtugtar réimse-cónascaire in-shuiteáilte nó cónascaire splice meicniúil - freisin le stub gearr snáithíneach agus ferrule ceirmeach ina shuí laistigh den tithíocht cheana féin. stiallann agus scoilteann an teicneoir an cábla braite isteach, sleamhnaítear an snáithín lom isteach i meicníocht ailínithe groove V, agus glasann sé i gcoinne chonn an mhonarcha. Déanann innéacs-meaitseáil glóthach droichid an bhearna aeir micreascópach idir an dá chríoch snáithíní, ag coinneáil frithchaitheamh Fresnel agus caillteanas ionsáite laistigh den spec.

Tógann an próiseas iomlán thart ar 30 go 60 soicind nuair a bhíonn an rithim síos ag an teicneoir. Gan leictreachas, gan splicer, gan aon oigheann crapadh teasa. Acónascaire tapa snáthoptaice SCle snas UPC bearta de ghnáth thart ar 0.2 dB caillteanas isteach agus caillteanas ar ais os cionn 50 dB. Cothaíonn an t-athraitheach APC caillteanas fillte thar 60 dB - agus tá níos mó tábhachta ag baint leis an idirdhealú sin ná an chuid is mó de na bileoga sonraí a ligtear ar aghaidh, toisc go bhfuil ailtireacht PON íogair maidir le frithmhachnamh ag an nglacadóir OLT. Inár dtaithí ag soláthar nascóirí do thionscadail GPON agus XGS{-PON{-PON, is é SC/APC an rud a dhéanann suiteálaithe de réir réamhshocraithe ag deireadh an tsíntiúsóra. Taispeántar UPC den chuid is mó i bpointe-go dtí-go pointe{-suiteálacha leagáide áit ar tógadh an bonneagar reatha timpeall ar oiriúntóirí UPC.

Do chriúnna a láimhseálann -an méid is déanaí-gníomhachtú míle míle{- bloic árasán, foirgnimh ar an gcampas, FTTH tuaithe nuair a chosnaíonn an rolla trucail féin níos mó ná an cónascaire - bogann na nascóirí gasta an tranglam ó threalamh go tréchur saothair íon.

Conas a Oibríonn Comhleá Splicing agus Cén Fáth Go bhfuil Úinéireacht aige ar an gCnámh Droma fós

Nascann splicing comhleá dhá cheann snáithíní lom go buan trí iad a leá le chéile i stua leictreach. Táirgeann glantachán beachta aghaidh foircinn chomhréidh, agus tugann mótair ailínithe an splicer an dá chroílár isteach i bhfo-chlárú miocrón sula scaoiltear an stua. Is é an toradh ná cosán gloine leanúnach le caillteanas ionsáite go rialta faoi bhun 0.05 dB agus caillteanas fillte níos mó ná 60 dB.

Níl an leibhéal feidhmíochta sin gar don mhéid is féidir le haon mhodh meicniúil a sheachadadh go comhsheasmhach. I línte trunk, cáblaí friothálacha, agus deighleoga aisiompar ina gcomhdhúile gach deichiú decibeil thar an iliomad pointí splice, is é splicing comhleá an t-aon rogha tromchúiseach. Tá an t-alt féin dian go fisiciúil - nuair a chosnaítear é le muinchille crapadh teasa laistigh de dhúnadh séalaithe, láimhseálann splice comhleá taise, timthriall teirmeach agus creathadh gan díghrádú.

Is é an forchostais fíor, áfach. Ritheann splicer comhleá ailínithe croí, scoilteóir ardchruinneas, agus an trealamh prep le chéile ó chúpla míle go dtí go maith os cionn deich míle dollar. Tógann gach splice dhá nó ceithre nóiméad lena n-áirítear ullmhú agus cosaint, agus tá ceallraí luchtaithe nó cumhacht AC ag teastáil ón splicer. Teastaíonn dromchla glan, cobhsaí uait freisin chun oibriú ar - nach mbíonn ar fáil i gcónaí ar chuaille nó i bpoll láimhe gann.

Feidhmíocht Optúil: Cá bhfuil Tábhacht ag baint leis an mBearna agus Cá háit nach bhfuil sé

Déanann an chuid is mó d'earraí comparáide teacht ar uimhreacha caillteanais ionsáite taobh le taobh agus stopann siad ansin. Tá an réaltacht níos cisealta.

Buaileann splicing comhleá go seasta faoi 0.05 dB in aghaidh an chomhpháirteach; Is minic a thagann trealamh coinnithe go maith i dtír ag 0.02 dB ar mhód singil. Suíonn nascóirí tapa idir 0.2 agus 0.3 dB faoi ghnáthchoinníollacha réimse. Maidir le titim sínitheora aonair le pointe foirceanta amháin nó dhó, ní bhíonn an difríocht sin - thart ar 0.15 go 0.25 dB - ina bhagairt ar chomhlíonadh an bhuiséid naisc. Ceadaíonn GPON Aicme B+ suas le 28 dB de chaillteanas iomlán cosáin idir OLT agus ONT. Is gnách go mbíonn codán beag den bhuiséad sin i gceist le cábla titim cónaithe, agus mar sin tá ranníocaíocht an chónascaire go maith laistigh de chorrlach.

Is éard atá i gceist le caillteanas tuairisceáin nuair a bhíonn tábhacht níos mó ag roghnú an chineáil cónascaire ná an modh foirceanta.Nascóirí tapa SC APCcaillteanas aischuir os cionn 60 dB a bhaint amach, ar leor é do GPON agus XGS-PON. Suíonn leaganacha UPC thart ar 50 dB - fíneáil do shonraí-Ethernet amháin, ach d’fhéadfadh fadhb a bheith ann má tá forleagan analógach CATV (RF thar Gloine) ar an snáithín céanna. Seo ceann de na botúin foinsithe is coitianta a fheicimid: glacann suiteálaí nascóirí UPC toisc go bhfuil siad níos saoire in aghaidh an bhosca, ansin buaileann sé/sí teipeanna caillteanais le linn tástála glactha ar líonra a iompraíonn físeáin. Má ritheann do líonra aon chineál PON, réamhshocraithe chuig APC agus seachain an aisghlao.

Léiríonn an scaradh feidhmíochta níos mó le himeacht ama, ní ar an gcéad lá. Is éard atá i splice comhleá ná gloine a chomhleádh le gloine - gan glóthach, gan clamp, gan páirteanna gluaisteacha. Braitheann nascóir gasta ar innéacs-glóthach meaitseála a d’fhéadfadh díghrádú go mall trí bhlianta de thimthriall teirmeach, agus meicníocht V-groove a d’fhéadfadh athrú faoi chreathadh arís agus arís eile. Laistigh de theach suibscríobhaí nó de bhosca foirceanta snáithíní séalaithe, is beag an díghrádú sin. I ndúnadh aeróige nochta nó i gcaibinéad sráide neamhthéite, tá imeall iontaofachta intomhaiste ag splicing chomhleá thar fhuinneog seirbhíse cúig bliana go dtí deich mbliana.

Costas: Ceithre Chiseal, Ní hAon Uimhir

Nuair a dhéantar comparáid idir praghas aonaid cónascaire tapa agus costas inchaite splice comhleá ní chailleann sé an chuid is mó den phictiúr. Ritheann an fhíorchomparáid trí cheithre shraith: trealamh caipitil, ábhair inchaite, am saothair, agus-cothabháil fhadtéarmach.

Ní mór beagnach nialas caipitil a bheith ag nascóirí tapa. Cleaver, stripper, wipes alcóil, agus bosca nascóirí - luíonn an trealamh ar fad i pouch crios. Cosnaíonn gach cónascaire níos mó in aghaidh an aonaid ná muinchille splice laghdaithe teasa, ach tá an t-am saothair in aghaidh an fhoirceannta i bhfad níos ísle. In ard-toirte tógála FTTH cónaithe áit a ngníomhaíonn teicneoir 15 go 25 braon in aghaidh an lae, tá an costas inchaite níos airde ag baint le coigilteas saothair. Tá sé feicthe againn go laghdaigh bainisteoirí tionscadail amlínte gníomhachtaithe 30 go 40 faoin gcéad go simplí trí fhoirceannadh titim an suibscríobhaí a aistriú ó splice comhleá pigtail go cónascaire tapa - ní toisc go bhfuil an cónascaire níos fearr i dtéarmaí iomlána, ach toisc go mbaineann sé an socrú splicer, bainistíocht tráidire, agus spleáchas cumhachta ón míle deireanach.

Déanann comhleá splicing an eacnamaíocht a aisiompú. Tá costas an trealaimh tosaigh suntasach, ach is beag an costas inchaite in aghaidh na spíosraí. I gcás oibreoirí atá ag spliceáil na gcéadta snáithíní in oifig lárnach, mol dáileacháin, nó dúnadh splice, titeann an costas in aghaidh na n-alt i bhfad níos ísle ná críoch an chónascaire. Teastaíonn obair leantach nialasach ó gach alt freisin-suas - gan athfhoirceannadh, gan athsholáthar glóthacha, gan glanadh.

Thar shaolré líonra deich-mbliana, is iondúil go mbíonn an bua ag splicing chomhleá i gcodanna cnámh droma agus dáileacháin ar chostas iomlán na húinéireachta. De ghnáth bíonn buaite ag nascóirí tapa i gcodanna rochtana agus titim. Úsáideann na hoibreoirí a reáchtálann na tionscadail is déine an dá - agus bíonn siad d’aon ghnó maidir le cén modh a théann i bhfeidhm.

An Modh a Mheaitseáil leis an Deighleog Líonra

Seo nuair a thiteann comhairle chineálach as a chéile. Tá "Úsáid nascóirí tapa le haghaidh titeann agus comhleá le haghaidh cnámh droma" fíor mar an chéad chomhfhogasú, ach tarlaíonn na cinntí fíor ag na teorainneacha.

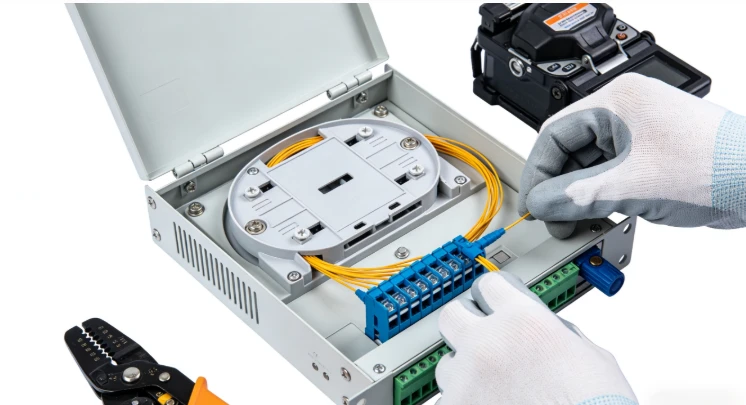

Is iad nascóirí tapa an rogha soiléir maidir le foirceannadh síntiúsóir faoi dhíon. Déanann an teicneoir an cábla titim a stialladh, críochnaíonn sé, plocálann sé isteach san ONT nó asraon balla, deimhníonn sé solas le VFL, agus bogann sé go dtí an chéad aonad eile. Gan splicer le díphacáil, gan aon tráidire splice chun an bhealaigh, gan aon chumhacht ag teastáil. I dtógann MDU áit a dtéann mórán aonad beo in aon chuairt amháin, a chomhdhéanann luais in aghaidh an aonaid isteach i gcomhbhrú tromchúiseach amlíne tionscadail. Molaimid nascóirí gasta go hiondúil le haghaidh aon phointe foirceanta laistigh, atá cosanta ón aimsir, agus ina bhféadfadh - leibhéal scile an suiteálaí a bheith éagsúil, rud a chuireann síos, le fírinne, ar an gcuid is mó d’obair na síntiúsóirí.

Baineann splicing comhleá ag pointí comhiomlánaithe. Dúnadh splice nuair a bhriseann cáblaí friothálacha amach chuig an dáileadh, áit a mbíonn caibinéidpigtails snáthoptaiceaschuir scoilteoir a nascadh le painéil paiste, aon chomhpháirteach lasmuigh a bhfuiltear ag súil go mairfidh sé gan cothabháil ar feadh na mblianta. Tá an costas saothair is airde in aghaidh an -splice saothair inchosanta ag feidhmíocht bhuan, aimsirdhíonach.

Is éard atá sa chrios liath ná an dáileadh-chun-trasdul a ísliú - an pointe ina bhfágann cábla comh-aireachta sráide nó teirminéal iontrála foirgnimh agus a ritheann chuig an síntiúsóir. Má tá an pointe foirceann sin séalaithe taobh istigh d'imfhálú ceart agus má tá an cábla réamhghearrtha go fad, oibríonn cónascaire tapa. Más sconna aerga, peadall nochta é, nó suíomh a bhfuil foircinní teochta ar eolas aige, is é splicing chomhleá an geall is sábháilte. Bhí custaiméirí againn sa Mheánoirthear agus san Afraic fho-Shahárach ag tuairisciú níos tapúla-ná-díghrádú glóthacha i gcónascairí gasta a bhí faoi lé ardteochtaí comhthimpeallacha marthanacha - ní teip thubaisteach, ach go leor caillteanas ag titim amach chun cuairteanna cothabhála a spreagadh. Sna timpeallachtaí sin, laghdú ar líon iomlán splice tríréamhthionóil nascthais minic a bhíonn sé níos cliste ná cónascaire díospóireachta versus splice ag gach pointe foirceanta aonair.

Cás eile is ea athchóiriú éigeandála ina dtuilleann nascóirí tapa iad a choinneáil. Nuair a ghearrtar cábla agus go gcaithfidh an tseirbhís teacht ar ais laistigh de uaireanta, is féidir le teicneoir nascacht a athbhunú le nascóirí tapa láithreach, ansin splice comhleá buan a sceidealú don chéad fhuinneog cothabhála eile. Tá an cur chuige céimnithe seo - cónascaire tapa anois, splice comhleá níos déanaí - ina ghnáthchleachtas i measc soláthraithe seirbhíse a rianaíonn am meánach deisiúcháin.

An Fachtóir Scil nach dtaispeánann Bileoga Sonraithe

Éilíonn suiteáil cónascaire tapa láimhseáil snáithín bunúsach - stiall, glan, scoilte le fad, glasáil isteach sa chorp cónascaire. Táirgeann formhór na dteicneoirí torthaí inghlactha tar éis cúpla uair an chloig-ar oiliúint láimhe. Is é an modh teip is coitianta ná droch scoilteadh nó éilliú ar aghaidh an deireadh snáithíní, agus taispeánann an dá cheann acu láithreach ar sheiceáil VFL. Nuair a theipeann ar fhoirceannadh mear cónascaire, tá an deisiúchán simplí: tarraing an snáithín amach, ath{5}}scoilt, cuir isteach arís.

Iarrann comhleá splicing le haghaidh níos mó. Caithfidh an teicneoir snáithín a ullmhú ag lamháltais níos déine, an splicer a oibriú agus a chothabháil (lena n-áirítear athsholáthar leictreoid agus calabrú), tráidirí splice taobh istigh d'imfhálú a bhainistiú gan sárú a dhéanamh ar an ga lúbthachta, agus meastachán caillteanais an splicer a léamh chun droch-ailt a ghabháil roimh dhúnadh suas. Bíonn laethanta oiliúna; méadaítear fíor-inniúlacht thar sheachtainí oibre allamuigh. I margaí ina bhfuil splicers oilte - gann agus go n-áirítear codanna de Mheiriceá Laidineach, an Afraic Fho-Shahárach, agus Oirdheisceart na hÁise - is féidir leis an scrogall saothair oilte srian a chur ar luas imlonnaithe níos mó ná mar a bhíonn ar infhaighteacht trealaimh.

Is fachtóir fíor é seo i bpleanáil tionscadail, ní fonóta. Má bhraitheann amlíne d’imscartha ar 500 síntiúsóir a ghníomhachtú in aghaidh na míosa agus nach bhfuil ach dhá splicer oilte agat ar an bhfoireann, is fadhb sceidealaithe é gach foirceannadh a bhrú trí chomhleá. Ligeann nascóirí gasta ag deireadh an tsíntiúsóra duit criú níos mó nach bhfuil chomh speisialaithe a imscaradh don mhíle dheireanach agus díríonn do splicers ar an obair a éilíonn go hiarbhír a gcuid scileanna dúnadh -, caibinéid agus hailt cnámh droma.

Marthanacht: Compord laistigh vs Pionós Allamuigh

Tá splice comhleá cosanta taobh istigh de dhúnadh séalaithe go bunúsach díolmhaithe ó dhíghrádú comhshaoil. Ní chreimeann an banna gloine, ní ionsúnn sé an taise, ná ní shreabhann sé go optúil. Tuairiscíonn sonraí allamuigh ó mhórthelcos go seasta go bhfuil rátaí teipe comhleá faoi bhun 0.1% thar thréimhse deich mbliana.

Coinníonn nascóirí gasta suas go maith laistigh agus in imfháluithe cosanta lasmuigh. Taobh istigh d'áitreabh suibscríobhaí, d'asraon balla séalaithe, nó bosca teirminéil gasketed i gceart, tá an cónascaire os comhair an strus íosta agus is féidir go deireanach saol seirbhíse iomlán an líonra. Léirítear an riosca i suíomhanna nochta lasmuigh - dúnadh aerga, peadaidí neamhthéite, imfháluithe sconna feistithe le snáitheanna - áit a bhfuil innéacs-aghaidheanna glóthacha meaitseála ag reo-rothaíocht leá agus seans go bhfeicfeadh an clamp groove V-creathadh faoi thiomáint na gaoithe. Tá an bhearna seo cúngaithe le blianta beaga anuas ag foirmlithe glóthacha feabhsaithe agus clúdaigh atá séalaithe go heirméiteach, ach tá an riail ghinearálta fós ann: má tá an pointe foirceanta lasmuigh agus nach bhfuil sé séalaithe go hiontaofa, comhleá splice é.

Nascóirí Fast vs Fusion Splicing: Comparáid Sonraíochta

Maidir le hoibreoirí atá ag tógáil nó ag leathnú bonneagar FTTH, ní dhéantar cinneadh maidir leis an modh a roghnóidh - agus is é an áit sa líonra lena mbaineann gach modh. Má chuirtear an teorainn sin i gceart coinnítear feidhmíocht optúil soladach, costais suiteála faoi smacht, agus tinneas cinn cothabhála chomh híseal agus is féidir. Cibé an bhfuil tú ag foinsiúchónaisc snáthoptaicele haghaidh rolladh amach nó roghnú ar scála mórpigtails le haghaidh foircinn tráidire splicei gcomh-aireachta dáileacháin, is é an chomhpháirt cheart ag gach sraith a scarann ​​líonra a dhéanann tástáil ghlactha ó cheann a fhanann iontaofa i mbliain a deich.

Ceisteanna Coitianta
