Is éard atá i gcorda paiste 8-SC go dtí corda paiste MTP/MPO cóimeáil cábla asscartha a chríochnaíonn i nascóir il-snáithín amháin MTP/MPO ar cheann amháin agus ceithre chónaisc déphléacsacha SC ar an taobh eile, ag iompar ocht snáithíní optúla trasna seaicéad amháin. Feidhmíonn sé mar dhroichead díreach idir bonneagar snáthoptaice comhthreomhar ard-dlúis agus trealamh foirceanta SC{-oidhreachta - rud a fhágann go bhfuil sé ar cheann de na huirlisí is praiticiúla do líonraí nach bhfuil réidh le sracadh agus le hathchur ach a dteastaíonn uathu bogadh go 40G nó 100G go fóill.
Má ritheann d’áis fós painéil paiste SC-bhunaithe, OLTanna, nó uirlisí tástála taobh le trealamh lasctha QSFP+ níos nuaí, cuireann an cábla seo deireadh leis an ngá atá le caiséid idirmheánacha nó painéil oiriúntóra. Plocálann foirceann amháin díreach isteach i gcalafort trasghlacadóir QSFP+ SR4; an lucht leanúna eile amach chuig do bhonneagar déphléacsacha SC atá ann cheana féin. Is é an díreacht sin a fhágann go bhfuil sé luachmhar - agus an rud a fhágann go bhfuil sé difriúil ó na cáblaí asbhainte MTP go- LC is coitianta a bhíonn i gceannas ar fhormhór na gcatalóga lárionad sonraí.
Cén fáth a bhfuil tábhacht leis an Áireamh 8-Snáithín i gCáblú Nua-Aimseartha
Tá an tionscal snáthoptaice ag aistriú de réir a chéile ó ailtireacht Base-12 go Base-8, agus ar chúis mhaith. Úsáideann trasghlacadóir caighdeánach QSFP+ nó QSFP28 ceithre lána le haghaidh tarchurtha agus ceithre lána le haghaidh glactha - ocht snáithín san iomlán. Nuair a imscarann tú cábla trunk MTP 12-snáithín le haghaidh iarratas QSFP, suíonn ceithre shnáithín i lár an chónascaire gan úsáid. Thar imscaradh ar scála mór leis na céadta nasc, cuireann an snáithín díomhaoin sin suas le hinfheistíocht shuntasach amú.
AnSC 8-lárnach go corda paiste snáithín MTP/MPOailínithe go foirfe le húsáid iarbhír snáithíní 40GBASE-SR4 agus 100GBASE-SR4 optaic. Iompraíonn gach snáithín trácht. Gan dramhaíl, gan aon snáitheanna marbha ag cur as do dhoiciméid. Déanann cáblaí bonn-8 scálaí go néata isteach i gcumraíochtaí caighdeánacha poirt lasc freisin - tá comhaireamh poirt ag an gcuid is mó den chassis in iolraí de cheithre (cártaí líne 16-port, 32-port), a mhapálann go glan ar chónaisc MTP 8-snáithín gan snáithíní dílleachta.

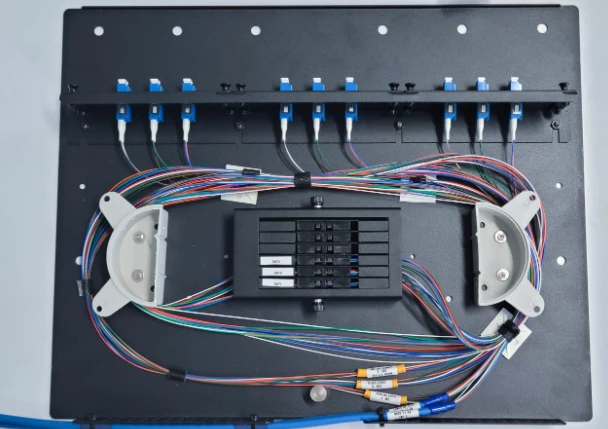

Oidhreacht Idirlinne Líonraí SC go Optaic Chomhthreomhar
Seo an áit a dtuilleann an corda ar leithligh SC go-MTP/MPO a choinneáil. Bhí nascóirí SC chun tosaigh ar fhiontraíocht agus ar cháblaí teileachumarsáide le breis is fiche bliain. Tá go leor líonraí campais, ceannlínte CATV, áiseanna rialtais, agus oifigí lárnacha iompróra fós as a chéile de phainéil paiste SC. Tá sé costasach agus suaiteach an bonneagar sin go léir a mhalartú go LC díreach chun rochtain a fháil ar luasanna 40G.
Ina áit sin, ligeann cábla asbhainte 8-mTP-go-SC-go-SC duit port 40G QSFP+ a nascadh go díreach le ceithre chalafort déphléacsacha SC atá ann cheana féin. Láimhseálann gach péire SC lána 10G amháin, mar sin briseann trasghlacadóir QSFP+ amháin isteach go héifeachtach ina naisc 4 × 10G thar do ghléasra SC reatha. Baineann an loighic chéanna le trasghlacadóirí 100G QSFP28 SR4 a roinntear i lánaí 4×25G. Caomhnaíonn tú d'infheistíocht cáblaithe agus tú ag rochtain ar dhlús bandaleithead na snáthoptaice comhthreomhar.
Ní cás nideoige é seo. Téann oibreoirí teileachumarsáide a bhfuil bonneagar SONET/SDH oidhreachta á reáchtáil acu ar chónaisc SC, campais ollscoile a bhfuil cnámha droma foirgnimh ag dul in aois SC-deireadh acu, agus saoráidí craolta atá sreangaithe le SC fiber le haghaidh iompar físeáin go léir i ngleic leis an staid cheart seo. Tugann an corda SC 8-lárnach go MTP/MPO cosán imirce dóibh nach bhfuil gá le huasghrádú forklift.
Cumraíocht Polarachta a Thuiscint do SC-go-Naisc MTP
Tá an polaraíocht ar cheann de na pointí teipe is coitianta maidir le cáblaí MTP/MPO, agus ní haon eisceacht é é a fháil i gceart ar bhriseadh amach SC. I gcás cóimeála caighdeánach 8-snáithín SC go MTP/MPO, is é polaraíocht Chineál B (Modh B in aghaidh an TIA-568) an rogha réamhshocraithe d’fheidhmchláir trasghlacadóir QSFP. I gcumraíocht Chineál B, mapálann suíomh snáithín 1 ag foirceann amháin go dtí suíomh snáithíní 8 ag an gceann eile - aisiompú sraithe iomlán a chinntíonn go bhfuil snáithíní tarchurtha ailínithe le snáithíní glactha trasna an naisc.
Ní bhíonn polaraíocht Chineál A (díreach-trí) chomh coitianta i gcásanna ar leithligh agus go hiondúil coinnítear í le haghaidh naisc trunk chun-i gcás ina láimhseálann caiséid an smeach Tx/Rx. Is cumraíocht speisialtachta é Cineál C (péire-iompaithe) a úsáidtear le dearaí cáblaithe struchtúrtha ar leith bunaithe ar chaiséad. Mura sonraítear a mhalairt i do dhoiciméid bhonneagair, is é Cineál B an rogha shábháilte le haghaidh trasghlacadóir díreach chuig feidhmchláir ar leithligh SC. Má dhéantar an polaraíocht a dheimhniú sula n-ordaítear é, cuirtear cosc ar an gcás frustrachais a bhaineann le suiteáil ghlan nach n-iompóidh solas.
Singlemode vs. Multimode: Cineál Snáithín a Mheaitseáil le Fad Feidhmchláir
Tá an corda paiste 8-lárnach SC go MTP/MPO ar fáil i leaganacha aonmhód (OS2, 9/125μm) agus ilmhód (OM3 50/125μm, OM4 50/125μm). Braitheann an rogha ar do chineál transceiver agus riachtanais a bhaint amach.
Le haghaidh feidhmchláir ilmhód, tacaíonn snáithín OM3 le 40GBASE-SR4 suas le 100 méadar agus 10GBASE-SR suas le 300 méadar. Síneann OM4 na hachair sin - 150 méadar ag 40G SR4 - agus tairgeann sé beagnach dhá oiread an bandaleithead módúil éifeachtach ag 850 nm (4700 MHz·km vs. 2000 MHz·km). Má tá raonta nua cothrománacha á dtógáil agat taobh istigh de lárionad sonraí, is fiú go mór an costas incriminteach OM4 thar OM3 a phromhadh amach anseo. Chun comparáid níos doimhne a dhéanamh idirgráid snáithíní ilmhód ó OM1 go OM5, is ionann gach glúin agus céim intomhaiste suas i ndlús bandaleithead agus fad nasc tacaithe.
Is é snáithín Singlemode OS2 an rogha chun feidhmchláir níos faide a bhaint amach - 100GBASE-PSM4 thar achair suas le 500 méadar, nó 40GBASE-PLR4 a shroicheann 10 km. Is gnách go mbíonn gá le haonmhód d’imscaradh cnámh droma an rialtais agus an champais a chuimsíonn foirgnimh iolracha, go háirithe nuair a suiteáladh na painéil paiste SC ar an gceann i bhfad ar dtús le haghaidh feidhmchláir teileachumarsáide fada.
Príomhchásanna Imscartha
Ionad Sonraí Imirce 10G-go-40G
Is féidir le saoráid a ritheann trasghlacadóirí 10G SFP+ thar phainéil paiste foirceanta SC-an ciseal droma a uasghrádú go 40G QSFP+ gan aon phainéal aonair a athfhoirceannadh. Ceanglaíonn an corda scoite SC 8-lárnach go MTP/MPO an calafort QSFP+ go díreach le ceithre chalafort déphléacsacha SC, gach ceann ag iompar lána 10G amháin. Ní mór aon athrú a dhéanamh ar an gcáblú cothrománach atá ann faoi láthair ón gcosán imirce seo.
Idirnasc Príomhoifig Telecom
Is minic a choimeádann oifigí lárnacha frámaí dáilte optúla bunaithe ar SC{-atá i mbun seirbhíse le blianta anuas. Chun trealamh nua DWDM nó ROADM a nascadh le comhéadain MTP/MPO leis na frámaí atá ann cheana féin teastaíonn briseadh amach a labhraíonn an dá theanga chónascaire. Láimhseálann an tionól 8-lárnach é seo gan caiséad idirmheánach, rud a shábháil 1U de spás raca in aghaidh an phointe nasctha.
Iompar Craolacháin agus A/V
Úsáideann áiseanna craolta gairmiúla go minic snáithín SC le haghaidh iompar físeáin neamh-chomhbhrúite idir stiúideonna agus seomraí rialaithe. Nuair a chuirtear ródairí físe IP-bhunaithe le poirt QSFP leis, déanann an SC le corda ar leithligh MTP/MPO trealamh nua a chomhtháthú go glan sa ghléasra snáithín atá ann cheana féin.
Timpeallachtaí Tástála agus Saotharlainne
Is minic a choinníonn saotharlanna tástála líonra meascán de chineálacha cónascaire thar na glúnta éagsúla trealaimh. Ligeann corda paiste 8-croí SC go MTP/MPO d’innealtóirí paistí a dhéanamh idir ionstraimí tástála oidhreachta le poirt SC agus tacair tástála il-snáithín níos nuaí gan fiach a dhéanamh le haghaidh cuibheoirí.
Cúrsaí Cáilíochta Cónascaire agus Caillteanas Ionsáite
Laghdaíonn buiséid ionsáite caillteanais de réir mar a mhéadaíonn luasanna naisc. Ag 40G agus 100G, cuireann gach deichiú deicibeil ag gach pointe nasctha isteach ar do chorrlach naisc. Is gnách go sonraítear nascóirí MTP de ghrád caighdeánach ag Níos lú ná nó cothrom le 0.50 dB uaschaillteanas ionsáite in aghaidh an phéire cúpláilte, agus tugann nascóirí MTP mionlach/íseal an méid sin síos go dtí Níos lú ná nó cothrom le 0.35 dB (0.15 dB tipiciúil). Ba cheart go gcoimeádfadh deireadh SC an bhriseadh amach Níos lú ná nó cothrom le 0.30 dB in aghaidh an chónascaire.
Le haghaidh naisc il-hop éilitheacha, sonraigh nascóirí MTP ísealchaillteanais ar anCorda paiste snáithíní ilmhód MTP/MPOdeireadh fiú an phréimh. Ba cheart do gach cábla sonraí tástála aonair - 3Fíorú trasnamhéadair D ar chéimseata fearúil a sheoladh ar a laghad. Mura féidir le do sholáthraí doiciméadú tástála in aghaidh an chábla a sholáthar, is fiú bratach dhearg a imscrúdú sula ndéanann tú ordú ceannaigh.
Baineann glaineacht an chónascaire chomh mór le grád an chónascaire. Is féidir le ferrule éillithe amháin ar nascóir MTP 12-snáithín 1–2 dB de chaillteanas barrachais a chur leis ar fud an chomhthionóil ar fad. Ba cheart go mbeadh glanghlantóirí spóla sainiúla MTP{-ina dtrealamh caighdeánach in aon áis ina n-úsáidtear cáblaí il-snáithíní. Ag coinneáilAdaptóirí snáthoptaice MTP/MPOIs nós simplí é deannach a chuirtear teorainn leis nuair nach bhfuil sé in úsáid a chuireann cosc ar líon iontas glaonna fabhtcheartaithe.
Roghnú Idir Cábla Babhta, Cábla Oval, agus Ribín Bare
Tagann an tionól SC 8-lárnach go MTP/MPO i dtrí rogha seaicéid, agus baineann an rogha níos mó le do thimpeallacht ródaithe fisiceach ná feidhmíocht comhartha.
Is é cábla babhta (trastomhas 3.0 mm de ghnáth, seaicéad LSZH nó PVC) an réamhshocrú don chuid is mó d'iarratais lárionad sonraí. Téann sé go glan trí fháinní bainistíochta cábla caighdeánach agus eagraithe ingearach, agus láimhseálann a thógáil garbh láimhseáil arís agus arís eile le linn bogann, cuireann, agus athruithe.
Feidhmíonn cábla ubhchruthach (réidh) go maith i suiteálacha faoin urlár nó i dtráidirí daingean cábla cothrománacha áit a bhfuil teorainn leis an airde cruachta ingearach. Cuireann cábla ribín lom uasdlús ar fáil do limistéir paiste ultra-ard-dlúis ach cuireann sé deireadh le marthanacht mheicniúil - is fearr é a fheileann do shuiteálacha buana taobh istigh de chaiséid nó de phainéil paiste nuair nach gcuirfear isteach ar an gcábla nuair a bheidh sé ródaithe.
Conas atá sé i gcomparáid le MTP-go-Cáblaí Briseadh Amach LC
Is é an chumraíocht asscartha atá i bhfad níos coitianta ná MTP go LC, go simplí toisc go bhfuil LC tar éis éirí mar an nascóir déphléacsach ceannasach in ionaid sonraí nua-aimseartha. Mar sin, cén fáth a n-éireodh leat le haghaidh ar leithligh SC ina ionad sin? Is í an chomhoiriúnacht le bonneagar suiteáilte an fachtóir cinntitheach. Má tá d’áis caighdeánaithe cheana féin ar LC, níl aon bhuntáiste ag baint le briseadh amach SC. Ach má tá chónaisc SC cad atá sa bhalla, sa phainéal paiste, nó ar an trealamh, anIdir-inoibritheacht nascóirí SC le córais il-snáithíní MTP/MPOIs é trí thionól ar leithligh an cosán is tapúla chuig bandaleithead níos airde gan athcháblú.
Coinníonn nascóirí SC buntáistí freisin in iarratais áirithe: soláthraíonn a n-ferrule 2.5 mm níos mó achar dromchla beagán níos mó le haghaidh teagmháil fhisiciúil, tá siad níos éasca a láimhseáil le lámha gloved i dtimpeallachtaí tionsclaíocha, agus tá siad fós mar an cónascaire caighdeánach i dtrealamh FTTH OLT thar go leor réigiún.
Ceisteanna Coitianta
C: An féidir liom Corda Paiste 8-Core SC a Úsáid Chun Corda Paiste MTP/MPO Le haghaidh Nasc 100G?
A: Tá. Úsáideann trasghlacadóir 100GBASE-SR4 QSFP28 ceithre lána comhthreomhara 25G thar ocht snáithín - go díreach mar a sholáthraíonn an cábla seo. Iompraíonn gach péire déphléacsacha SC lána 25G amháin. Maidir le feidhmchláir singlemode 100G PSM4, sonraigh leagan OS2 den tionól.
C: Cén Cineál Polaíochta Ar Chóir dom a Ordú Le haghaidh Feidhmchláir Tarchuir QSFP+?
A: Is é polaraíocht Chineál B (Modh B) an caighdeán le haghaidh naisc dhíreacha briste QSFP. Déanann sé aisiompú eagar snáithíní iomlána ionas go mbeidh na suíomhanna tarchurtha ag an deireadh MTP ailínithe leis na suíomhanna glactha ag an deireadh SC. Ach amháin má éilíonn do dhearadh cáblaithe struchtúrtha go sainráite Cineál A nó Cineál C, ordaigh Cineál B.
C: An Teastaíonn Nascóir MTP fireann nó baineann uaim ar an gcríoch Ilsnáithín?
A: Is é MTP baineann (gan phionnadh) an chumraíocht chaighdeánach chun nascadh le transceivers QSFP agus an chuid is mó d'oiriúnóirí painéil paiste, a úsáideann nascóirí fireann (pinned). Ordaigh baineannaigh mura sonraítear a mhalairt i gcáipéisíocht do threalamh sonrach.

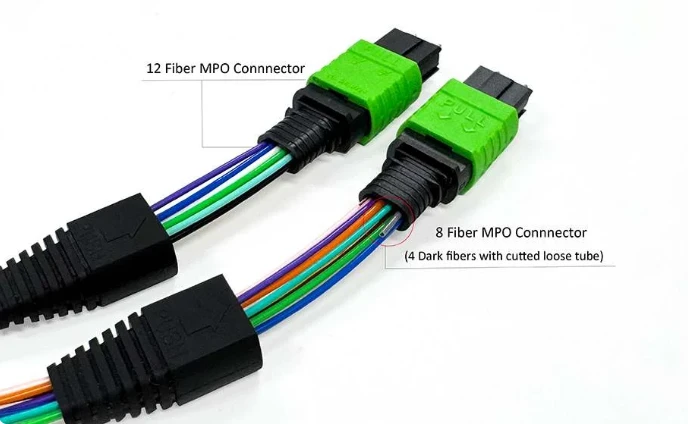

Q: An bhfuil Nascóir MTP 8-Fiber Mar an gcéanna le MPO 12-Fiber Caighdeánach?
A: Úsáideann MTP 8-snáithín an cónascaire fisiceach MPO-12 céanna ach ní dhéanann sé ach na hocht suíomh snáithíní seachtracha (1–4 agus 9–12) a líonadh, rud a fhágann ceithre shuíomh folamh sa lár. Tá sé comhoiriúnach go meicniúil le hoiriúnóirí caighdeánacha 12-snáithín MPO. Is é an príomh-difríocht ná úsáid snáithíní - cuireann cóimeáil 8-snáithín deireadh leis na ceithre shnáithíní neamhúsáidte a shuífeadh dorcha in iarratas QSFP.
C: Cén Rátáil Jacket a Dhíth orm Le haghaidh Suiteálacha Plenum?
A: Maidir le cáblaí a shíneann trí-spásanna láimhseála aeir (os cionn na huasteorainneacha titime, faoi urláir ardaithe i limistéir rátáil iomlána), sonraigh seaicéad OFNP (Plenum Neamhsheoltach Snáithín Optúil). Le haghaidh risers ingearach idir urláir, is leor OFNR (Riser). Is é LSZH (Low Smoke Zero Halogen) an caighdeán don chuid is mó de thimpeallachtaí lárionad sonraí idirnáisiúnta agus tá sé ag teastáil i go leor suiteálacha Eorpacha agus Áise. Is é do chód tógála áitiúil a ordaíonn an t-íosriachtanas.
