Tástáil Pigtail Snáithín Tar éis Splicing: Cad a Bhaineann Glactha I ndáiríre

Nuair a Fhéachann Splice go Mín agus a Theipeann fós le hAghaidh an tSrutha

Is patrún é a fheicimid go minic go leor i bpáipéarachas glactha: nasc a thomhas 71.794 dB/km ag 1310nm, go maith lasmuigh de thairseach an phas, cé go raibh cuma neamhshuntasach ar na teagmhais splice aonair feadh an bhealaigh ar pháipéar. Ba é an caillteanas splice aonair ba mheasa a taifeadadh ná 0.342dB, rud nach bhfuil gar do thubaiste leis féin. Theip ar an nasc ar aon nós, toisc nach bhfuil glacadh le splice ag splice. Socraítear cén chuma a bheidh ar an deireadh-go-deireadh-bhuiséad a luaithe a bheidh gach imeacht curtha leis, agus sin uimhir de rianta OTDR amháin nach dtugtar duit.

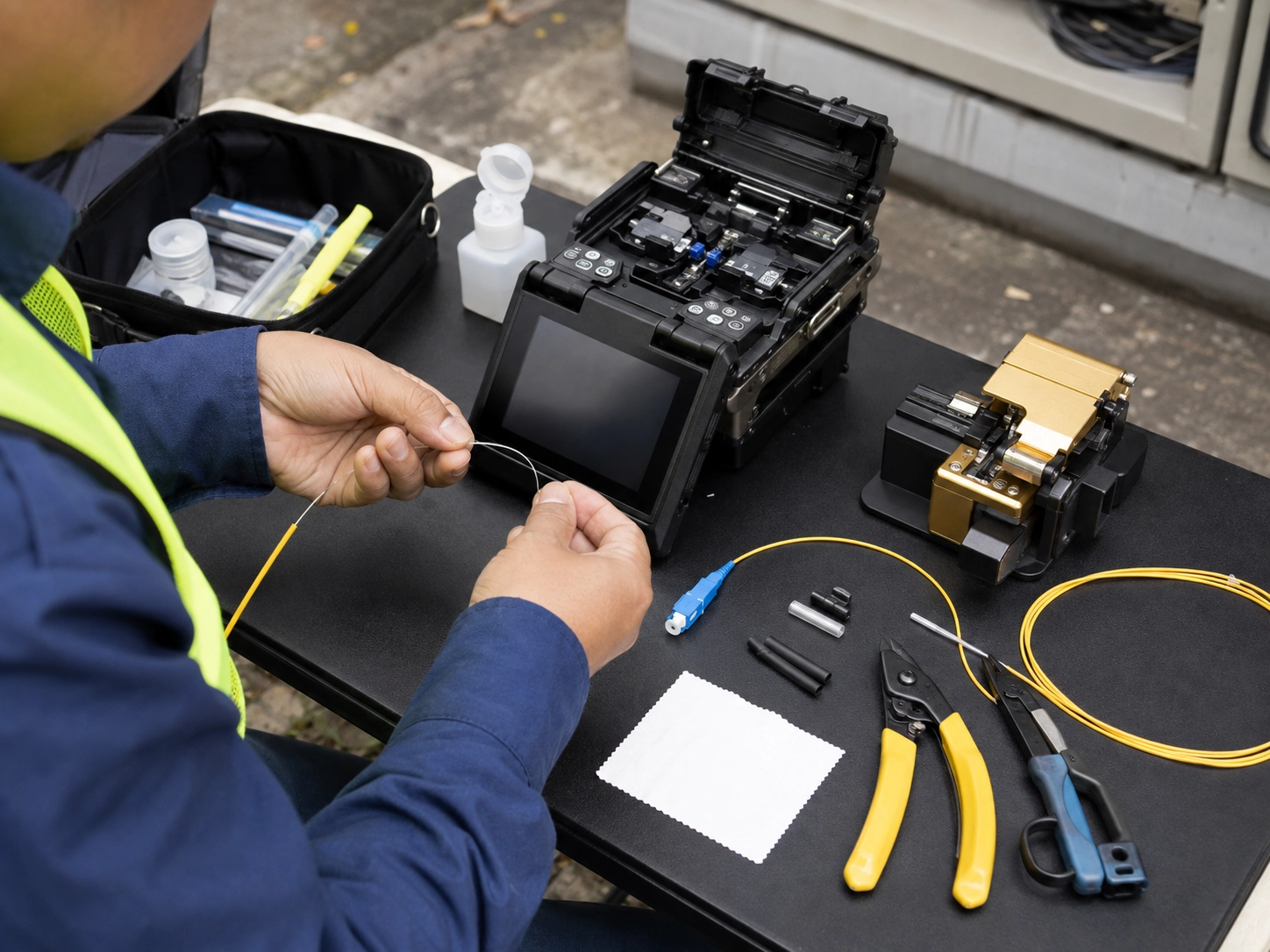

Seo go díreach nuair a bhriseann tástáil pigtail snáithín tar éis splicing de ghnáth: seiceálann foirne go bhfuil cuma glan ar gach comhleá faoi mheastachán an splicer, scipeáil tomhas caillteanas isteach foirmeálta, agus glac leis go bhfuil an nasc réidh.

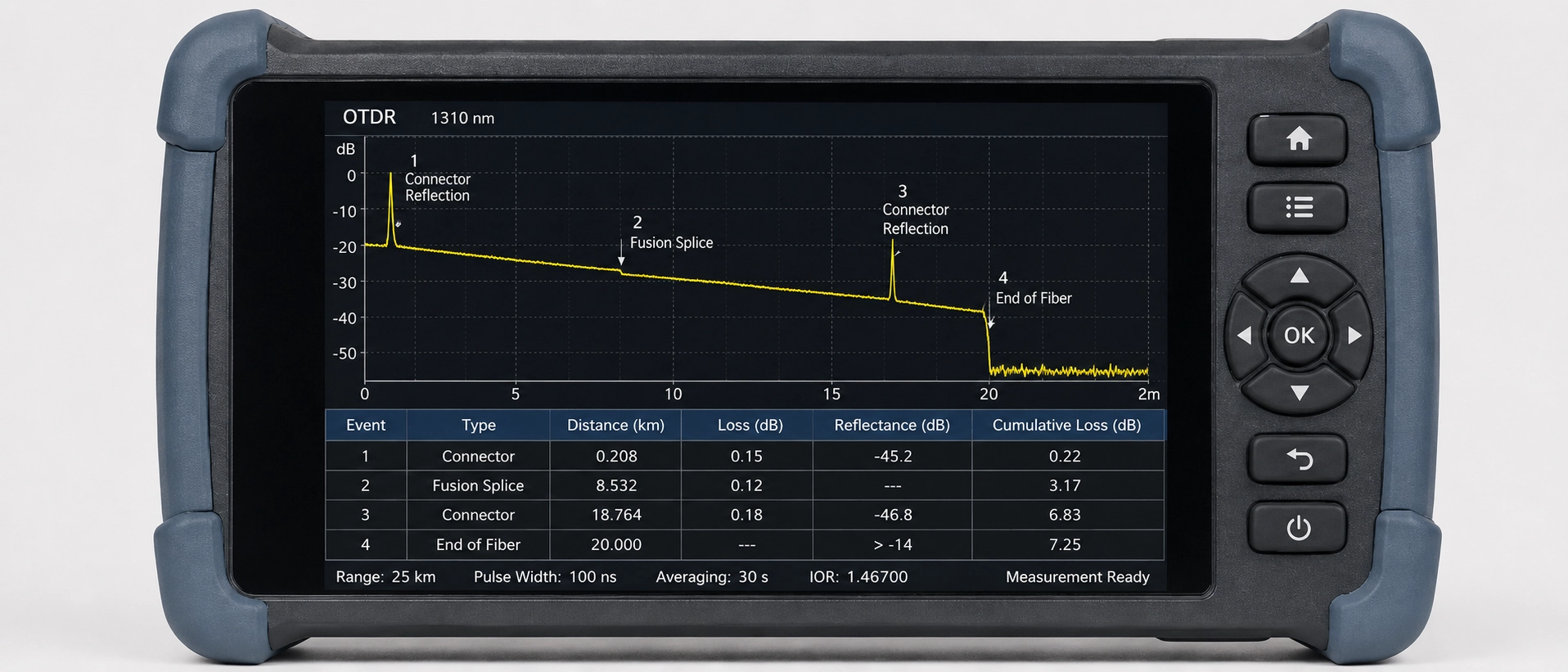

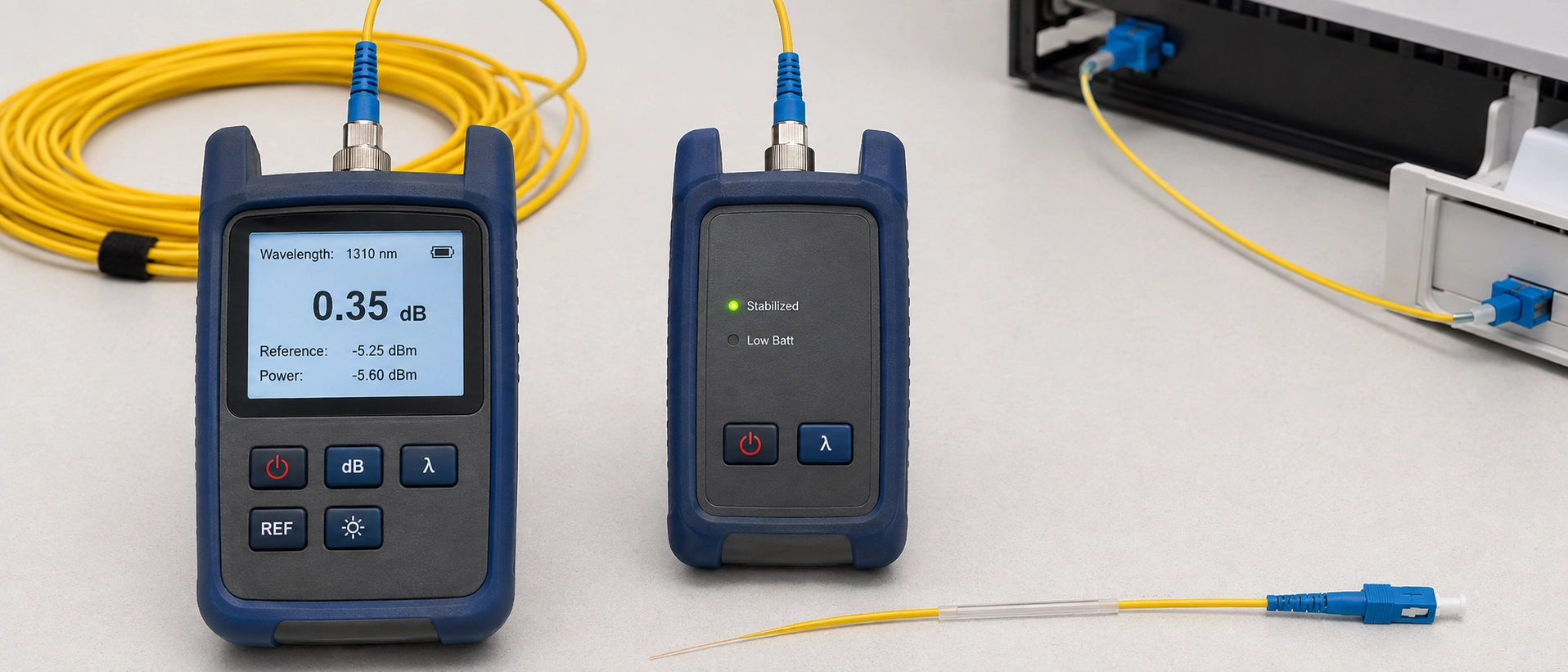

Cuirtear an dá uirlis le chéile i gcónaí, agus sin an fhréamh is mó mearbhall sa réimse. Insteallann Tacar Tástála um Chaillteanas Optúil (OLTS) solas ó fhoinse tagartha ag foirceann amháin agus léitear é le méadar cumhachta ag an taobh eile, rud a thugann uimhir chaillteanais ionsáite foirceann amháin duit chun an deireadh a chur leis an nasc iomlán. Déanann OTDR rud éigin difriúil: cuireann sé cuisle síos an snáithín agus léann sé an solas backscattered, ag tógáil rian a thaispeánann duit cá háit a shuíonn gach imeacht (splice, cónascaire, bend, briseadh) ar feadh an fad, agus thart ar cé mhéad caillteanas a chuireann gach ceann acu.

Cinneann an t-idirdhealú sin cad a bhfuil gach uirlis go maith dó. Insíonn OLTS duit an gcomhlíonann an nasc críochnaithe, ina iomláine, an buiséad caillteanais. Is tomhas pas/teip é. Insíonn OTDR duit cá bhfuil fadhb agus cén cineál imeacht ba chúis leis. Is léarscáil dhiagnóiseach é, ní toradh deimhnithe. Is é an fáth a bhfuil mearbhall ar an dá rud ná go gcaitheann teicneoirí áirithe rian OTDR glan mar chruthúnas go bhfuil an tástáil splice muiceola críochnaithe, nuair a tharraing na gnáthchomhlachtaí líne i bhfad níos géire (Cumann snáthoptaice).

Do léitheoirí a thagann ó bhunsraitheanna tástála pigtail níos leithne seachas an sreabhadh oibre sonrach splicing, clúdaíonn ár dtreoir ghinearálta maidir le tástáil pigtail snáthoptaice iniúchadh amhairc agus tástáil chaillteanais fillte níos doimhne ná mar a dhéanann an t-alt seo.

Roinneann TIA-568.3-D tástáil snáithíní ina dhá shraith, agus ní chosmaideach é an scoilt. Is éard atá i Leibhéal 1 ná tástáil chaillteanais ionsáite OLTS, agus is é an ceanglas deimhniúcháin éigeantach é do gach nasc. Is tástáil OTDR é Sraith 2, agus tá sé rangaithe mar roghnach: molta do dhoiciméadú agus fabhtcheartú, ach ní ghlactar leis leis féin mar chruthúnas go bhfuil nasc deimhnithe.

Sin an pointe ar fiú cuimhneamh air: ní shásaíonn rian OTDR, cé chomh glan, tástáil glactha faoin gcaighdeán. Scríobhtar roinnt sonraíochtaí tionscadail fós mar a dhéantar, go háirithe maidir le himscaradh PON nuair a ghlacann dornán soláthróirí torthaí déthreoracha OTDR mar fhianaise leordhóthanach, ach is eisceacht raon feidhme é sin, ní an riail ghinearálta. Lasmuigh de PON, ná bí ag brath air: ní dhéanfaidh formhór na n-innealtóirí agus na gcliant maoirseachta síniú le deimhniú OTDR-amháin, is cuma cad a thugann leathanach margaíochta an díoltóra le tuiscint. Tá sé ráite ag roinnt díoltóirí trealaimh tástála a fhreastalaíonn ar obair deimhniúcháin TIA{-568.3-D go bhfuil an fhéidearthacht seo, OTDR a ardú go dtí rud éigin níos gaire do stádas Leibhéal 1, á plé ag leibhéal an Choiste um Chaighdeáin, cé nach bhfuil aon rud tar éis dul i mbun plé roimhe seo. Is é tástáil Shraith 1 OLTS an t-aon fhormáid tástála atá scríofa isteach sa chaighdeán mar atá éigeantach inniu.

Faigh an t-ordú mícheart ar thástáil chaillteanais isteach pigtail snáithín tar éis splicing comhleá, agus ní chiallaíonn an léamh a ghlacfaidh tú cad a cheapann tú a chiallaíonn sé. Déan tagairt don fhoinse solais agus don mhéadar cumhachta le chéile ar dtús, ag baint úsáide as corda tagartha maith aitheanta, mar sin léiríonn an bhunlíne "0 dB" an tacar tástála agus ní geansaí neamhchalabraithe. Úsáideann formhór na dtástálacha glactha aonmhóid an 1-modh tagartha geansaí; Léann modh geansaí 3-uimhir chaillteanais atá beagán difriúil don nasc fisiceach céanna, mar sin roghnaigh ceann amháin agus fan comhsheasmhach tríd an tionscadal. Is cúis choitianta é an dá thionscadal lár a mheascadh roimh agus tar éis comparáidí caillteanais a stopadh ag teacht suas.

Ansin ceangail tríd an nasc spliced ​​agus tóg léamh ag gach tonnfhad oibriúcháin: 1310nm agus 1550nm le haghaidh mód singil, 850nm agus 1300nm le haghaidh ilmhód, toisc go bhfuil caillteanas ag splice nó bend ag brath ar thonnfhad, agus corrthonnta ar chanbhás léamh amháin.

Tástáil sa dá threo nuair a cheadaíonn an tionscadal é. Is féidir le splice le neamhréir bheag croí caillteanas diúltach a léamh ó thaobh amháin agus amach-de-caillteanas sonraí ón taobh eile, mar sin ní ghlacann tástáil treo amháin ach leath den phictiúr sin riamh. Taifead an dá léamh, ní hamháin an ceann is fearr. Éilíonn roinnt sonraíochtaí tionscadail, go háirithe comhaontuithe léasa snáithíní dorcha, doiciméadú déthreoch le síniú agus uimhir mhúnla an tsamhail thástála an teicneora ceangailte, agus iarfheistiú go bhfuil i bhfad níos mó oibre i gceist tar éis an fhíorais ná é a ghabháil le linn na buntástála glactha.

Tar éis don OLTS uimhir pas nó teip a thabhairt duit don pigtail spliced, is é an chéad phost eile a dheimhniú go bhfuil an caillteanas a thomhais sé suite ag an bpointe splice, agus ní áit éigin eile ar an roghnú cábla link.Launch an chéad rud a thurais daoine suas anseo: bain úsáid as 500m go 1km de shnáithín seolta chun tosaigh ar an splice faoi thástáil, mar go gcaithfidh an OTDR an t-achar sin a réiteach sula sroicheann tú an t-achar a léamh go cruinn sula sroicheann tú é. cúram i ndáiríre faoi. Léim an cábla seolta agus éiríonn an léamh caillteanais splice in aice le tosaigh an naisc neamhiontaofa nó dofheicthe.

Is éard atá i gceist le dé-thástáil thonnfhad an nós eile ar fiú cur leis. Ní hamháin go ndéanfar tástáil 1310nm agus 1550nm chun caillteanas a dhearbhú, is uirlis dhiagnóiseach í inti féin. Is minic a bhíonn splice le difríochtaí neamhghnácha mór caillteanais idir an dá thonnfhad ina chomhartha ar strus macrobend, go coitianta ó thráidire splice coiled ró-daingean, ná comhleá lag. Má dhéantar an t-idirdhealú sin ar-suíomh, sábhálann tú arís splice nach réiteodh an fhadhb iarbhír.

Seo sonraí a mheallann teicneoirí a bhfuil taithí acu fiú as an ngarda: is féidir le comhleá fíor-mhaith splice i gcomhthionól pigtail a bheith dofheicthe go héifeachtach ar rian OTDR. Nuair a thiteann caillteanas splice faoi bhun thart ar 0.05dB, rud a bhaineann mód comhleáite i gceart amach-réimse-comhpháirteach braite de ghnáth, féadfaidh sé titim faoi thairseach an teagmhais réamhshocraithe. Seoltar formhór na OTDRanna le tairseach teagmhais réamhshocraithe áit éigin timpeall 0.1 go 0.15dB, mar sin is fiú dul sa tóir ar splice íseal caillteanais amhrasta tríd an socrú sin a ísliú i dtreo 0.02 go 0.05dB agus an rian a rith arís; braitheann an figiúr cruinn fós ar do mhúnla OTDR agus a socruithe crios marbh, mar sin deimhnigh i gcoinne do threalamh féin seachas caitheamh le haon uimhir anseo mar uimhir uilíoch.

Is sa tairseach glactha féin atá an gaistí eile is fiú a lua, ní san ionstraim. Léiríonn teanga chonartha foilsithe do thionscadail snáithíní dorcha níos mó lamháltais ná mar a ghlacann an chuid is mó de na hinnealtóirí: cheadaigh comhaontú léasa amháin a d’athbhreithnigh muid suas le 0.5dB caillteanas splice nuair a comhoiriúnaíodh trastomhais réimse mód, ag ardú go 0.8dB nuair nach raibh siad (lawinsider.com), figiúirí atá i bhfad os cionn an fho-0.1dB "téacsleabhar" caillteanas comhleá splice an chuid is mó de na comharthaí athfhriotail ábhar oiliúna. Bíodh a fhios agat cén uimhir atá de dhíth ar do chonradh sonrach, seachas glacadh leis go bhfuil feidhm ag an bhfigiúr foilsithe is déine, is é an difríocht idir splice a athoibríonn tú gan ghá agus an ceann a shíníonn tú i gceart.

Is éard is gaiste gaolmhar ann ná caillteanas atá fíor ach nach bhfuil curtha i leith. Is éard atá i gceist le patrún fabhtcheartaithe athfhillteach amháin ná roinnt splices meicniúla a chuirtear gar dá chéile feadh rith, gach ceann acu ina n-aonar laistigh de shonraíocht, ach atá cruachta go docht go leor go gcuireann an caillteanas carnach an nasc os cionn an bhuiséid. Is féidir le rian OTDR a léitear go hócáideach an cuma sin a dhéanamh mar dhroch-imeacht amháin; léigh go cúramach, tá roinnt imeachtaí beaga, go teicniúil-ag dul ar aghaidh go dtí nasc atá ag teip.

Má tharraingítear na huimhreacha le chéile i seicliosta tástála glactha splice snáithín amháin, déantar cinntí allamuigh níos tapúla ná mar a dhéantar athrú idir doiciméad caighdeánach agus meántástáil PDF ar chonradh.

Déan-na sraitheanna lamháltais chonartha mar mheabhrúchán chun an tsainsonra tionscadail iarbhír a sheiceáil seachas mar ionadach. Athraíonn an líon glactha de réir cliant, agus socraíonn an caighdeán urlár, ní uasteorainn uilíoch.

Léiriú úsáideach ba ea nasc a choinnigh aláram caillteanais tuislithe tar éis coimisiúnaithe ar an bhfáth ar gá OTDR agus OLTS a léamh le chéile. Seo an cineál toradh tástála glactha pigtail atá éasca a dhiagnóisiú gan an dá ionstraim. Dheimhnigh an deireadh OLTS go dtí-deireadh na léitheoireachta go raibh an nasc as an mbuiséad; bhí an chuid sin gan athbhrí. Ba é an rian OTDR an áit ar tharla an fhíor-obair dhiagnóiseach: in ionad pointe teip soiléir amháin, léirigh sé braisle de cheithre splices meicniúla spásáilte laistigh de thart ar dhá mhéadar óna chéile, gach ceann ina n-aonar laistigh dá spec caillteanais 0.3-0.4dB féin, ag brú an nasc le chéile thart ar 1.2dB thar bhuiséad. Thóg sé dhá phas, 1310nm ar dtús, ansin athtástáil 1550nm chun léamh bréagach struis claonta a chur as an áireamh, sula raibh patrún na gcaillteanas beag cruachta soiléir seachas droch-alt amháin. Trí splice comhleá amháin a chur in ionad an bhraisle, tháinig an nasc ar ais laistigh den bhuiséad láithreach. Ní bheadh ​​an scéal iomlán curtha in iúl ag ceachtar ionstraim amháin: dheimhnigh an OLTS go raibh fadhb ann, agus d’aimsigh an OTDR cad ba chúis leis.

Tá feidhm ag an gcineál sin rianaithe teagmhais i bhfad níos faide ná cásanna sainiúla splice, agus is é an smacht céanna is fiú a chur i bhfeidhm am ar bith a theipeann ar nasc go hamanna tar éis coimisiúnaithe.

Rianaíonn an chuid is mó de na rudaí a théann mícheart sa phost-tástáil glactha splice siar go bearna in aghaidh an tsrutha den fhoireann allamuigh: tá sé níos deacra muinín a bheith ag earball muiceola a fhágann an mhonarcha gan taifead um chaillteanais ionsáite nuair a bhíonn siad roinnte ina nasc beo, mar níl aon bhunlíne ann chun an léamh allamuigh a chur i gcomparáid lena chéile.

Táimid ar an taobh mícheart den bhearna sin féin. Le linn rith QC amháin a bhí ag dul as oifig, léigh baisc de splices caillteanais íseal i gcomhthionól pigtail saincheaptha glan ar an rian OTDR, níor cuireadh aon imeachtaí in iúl, go simplí toisc go raibh an caillteanas ró-íseal chun an tairseach réamhshocraithe a ghlanadh, clúdaíodh an láthair dall céanna thuas. Níor tháinig sé chun solais ach amháin nuair a chros teicneoir-an toradh OTDR i gcoinne fhigiúr an chaillteanais ionsáite OLTS agus níor aontaigh an dá cheann. Is cuid den éagothroime sin an fáth a bhfuil toradh OLTS agus OTDR araon ag gach eireaball críochnaithe a sheolaimid, ní hamháin toradh amháin nó an ceann eile.

Ritheann ár bpróiseas táirgthe an dé-thástáil sin ar gach muiceoil chríochnaithe sula seoltar é, cleachtas a bhí againn le breis agus deich mbliana de chomhthionóil mhuiceoil spliced a sheoladh. Rianaíonn sé leis na nósanna imeachta um thástáil caolaithe in IEC 61300-3-34 agus leis an splice-foilsíonn monaróirí nascóirí treorach caillteanais don fhoireann féin, ní fhoilsíonn déantúsóirí an tionscail mhonarcha ná sonraí. Is gnách go dtagann caillteanas isteach ar ár líne i dtír sa raon 0.15-0.25dB, le huasteorainn 0.3dB nach gcuirimid ar aghaidh thuas. Is féidir linn é sin a thabhairt ar láimh mar thuarascáil thástála inrianaithe taobh leis an táirge, ar fiú é a sheiceáil sula gceapann tú go bhfuil sonraí an tsoláthraí ag teacht leis an méid a d'fhág a mhonarcha féin.

Má choinníonn do thástáil glactha reatha aghaidh ar chaillteanais splice nach bhfuil ag teacht leis an méid a gheall sonraí soláthraí, is minic gur fiú a sheiceáil cibé an seoltar na pigtails féin le taifid tástála aonair ar chor ar bith. Is féidir leat ár raon táirgí pigtail snáthoptaice a athbhreithniú agus na samplaí rian OTDR a théann leis a iarraidh go díreach.
