An Fáth a bhFuil Scoilteadh Neamhchothromaithe le Tuiscint do Thionscadail FTTH Tuaithe

D'oibrigh an dearadh. Ní raibh sé ar an mbealach ab éifeachtaí chun 32 teach a nascadh leathadh chomh tanaí sin.

Tá an comhrá sin tipiciúil go leor den mhéid a fheicimid leisFTTH Tuaithetionscadail. Ní féidearthacht theicniúil an dúshlán-is eacnamaíocht í. Agus nuair a thosaíonn tú ag barrfheabhsú an chostais in aghaidh an tí a ritheadh ​​i{-réimsí ísealdlúis, beidh tú ag breathnú go dáiríre ar scoilteadh neamhchothrom.

Mar sin, cad atá ar siúl anseo i ndáiríre? Eascraíonn an tsaincheist le neamhréir bhunúsach idir an chaoi a n-oibríonn ailtireacht thraidisiúnta PON agus an chaoi a ndéantar síntiúsóirí tuaithe a dháileadh go fisiciúil.

I gcomharsanacht dlúth, b'fhéidir go mbeadh 64 teach agat laistigh de gha 500-méadar de chomh-aireachta scoilteoir. Suiteáil tú scoilteoir 1:64, ritheann tú cáblaí titim ghearr chuig gach teach, agus oibríonn an eacnamaíocht go hálainn. Roinntear an costas scoilteoir ar 64 síntiúsóir. Tá na ritheanna cábla gearr. Tá gach duine sásta.

Anois pictiúr bealach tuaithe. B'fhéidir go bhfuil 30 teach agat ar feadh 20 ciliméadar de bhóthar. Tá cuid acu cnuasaithe i ngrúpaí de 4-6 gar do chrosbhóthar. Suíonn daoine eile leo féin ar dháileachtaí 40 acra. Má dhéanann tú iarracht freastal orthu le scoilteoir láraithe, tá snáitheanna snáithíní aonair á rith agat ar feadh ciliméadar chun tithe a bhaint amach ag an taobh thall de do réimse seirbhíse.

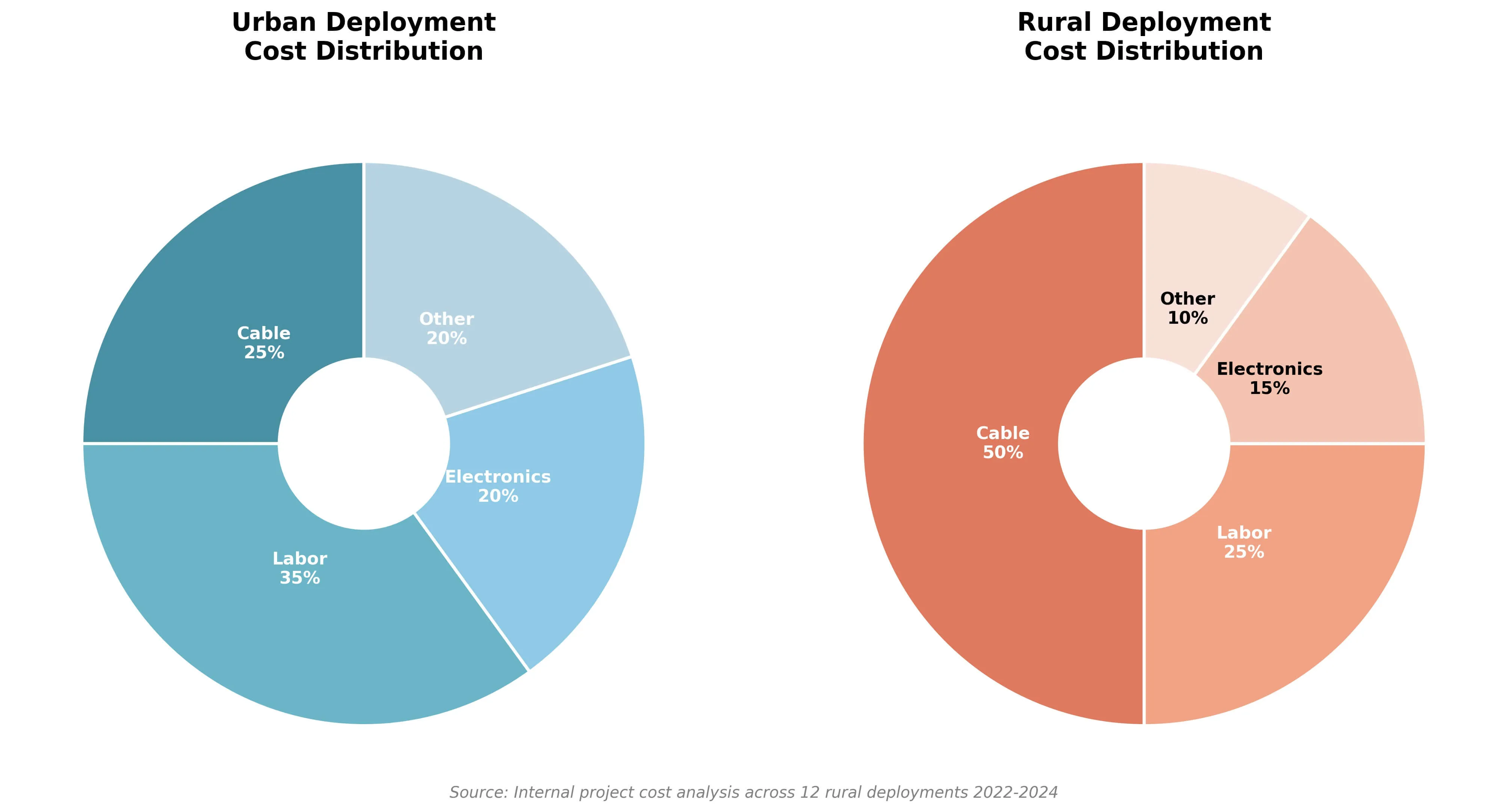

Seo an áit a dtéann an t-airgead i dtógáil tipiciúil tuaithe:

Tabhair faoi deara conas a fhanann costais saothair sách cothrom idir an dá chás, ach balún costais cábla i gceantair thuaithe. Sin é do phointe luamhánaithe. Nuair is ionann cábla agus leath do chostas tionscadail in ionad an ceathrú cuid, buaileann gach cinneadh dearaidh a chuireann fad snáithín isteach ar do bhuiséad. Agus cuireann dearaí scoilteoir cothromaithe traidisiúnta go leor snáithín gan ghá i gcásanna tuaithe.

Úsáideann an cur chuige malartach-agus seo é a mholamar don ISP Montana-ar a dtugtar scoilteadh neamhchothromaithe nó neamhshiméadrach. Níl an coincheap nua. Tá sconnaí optúla in úsáid ag innealtóirí teileachumarsáide le blianta fada i ndáileadh teilifíse cábla. Ach tá tarraingt tromchúiseach á fháil aige le haghaidhFTTH Tuaithetoisc go dtugann sé aghaidh go díreach ar fhadhb chostais an tsnáithín.

A primer teicniúil tapa mura bhfuil tú chomh eolach ar chineálacha scoilteoir:

CaighdeánScoilteoir PLCroinneann cumraíochtaí cumhacht optúil isteach go cothrom i measc na n-aschur go léir. Seolann scoilteoir 1:8 12.5% ​​den solas chuig gach ceann dá ocht gcalafort aschuir. Roinneann scoilteoir 1:32 cumhacht ina 32 chuid chothroma. Oibríonn na scoilteoirí cothromaithe seo go hiontach nuair is gá duit freastal ar bhraisle síntiúsóirí ó áit amháin.

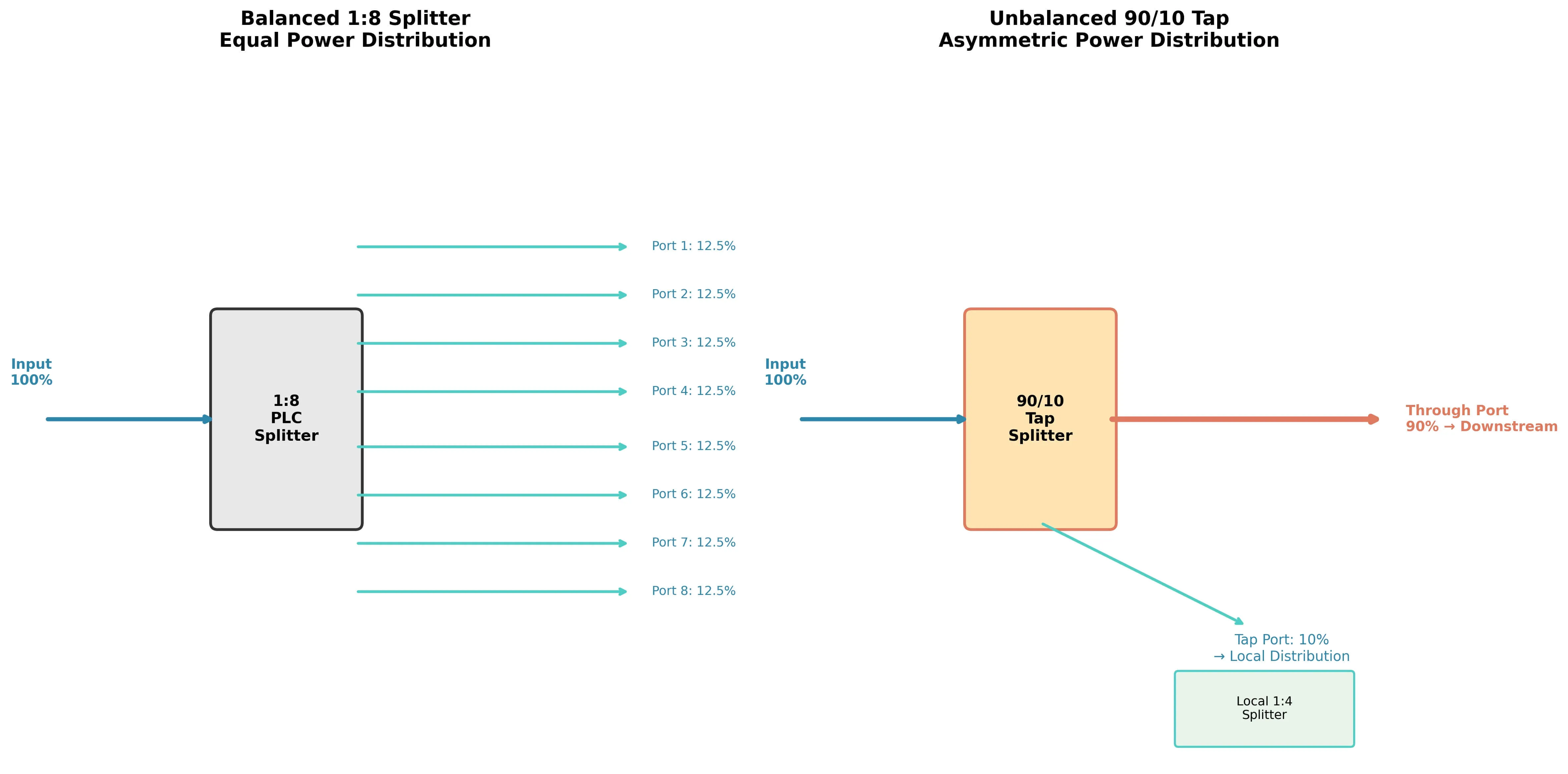

Déanann scoilteoirí neamhchothromaithe rud éigin difriúil. In ionad roinnte comhionann, scoilteann siad cumhacht de réir cóimheas deartha-abair 90/10 nó 70/30. Leanann an chuid is mó síos an trunk snáithín chun freastal ar láithreacha le sruth. Beartaíonn an chuid níos lú chun freastal ar shíntiúsóirí ag an bpointe sonrach sin.

Cén fáth a mbaineann sé seo le líonraí tuaithe? Toisc gur féidir leat sconnaí iomadúla neamhchothromaithe a shlabhra ar feadh truncshnáithín amháin, ag baint díreach go leor cumhachta amach ag gach láthair chun freastal ar na tithe áitiúla agus ag an am céanna buiséad optúil a chaomhnú do láithreacha níos faide síos an líne.

Nóta ónár n-innealtóirí sinsearacha ar roghnú cóimheas sconna:

Agus muid ag socrú idir 90/10 agus 70/30, ní hamháin go bhfuilimid ag stánadh ar luachanna tanúcháin i scarbhileog. Tá fachtóir praiticiúil ann nach ndéantar dearmad air i gcónaí:spás cloiginn cothabhála sa todhchaí.

Seo é ár riail ordóg. Mura bhfuil ach 3 theach ag braisle faoi láthair ach go bhfuil talamh folamh in aice láimhe, de ghnáth molfaimid cóimheas sconna atá beagán níos mó ná mar a éilíonn an matamaitic-abair 80/20 in ionad 90/10. An chúis? I gceantair thuaithe, tá costas i bhfad níos mó ag baint le criú a sheoladh ar ais amach chun trunc-sconna a athspreagadh ná an chumhacht optúil a shábháladh tú trí dhul ar a laghad. B'fhearr linn 1dB de chorrlach iartheachtach a íobairt roimh ré ná an cumas chun síntiúsóirí a chur leis níos déanaí gan athoibriú mór a chailleadh. Tóg sa seomra "breiseán agus spraoi" anois; beidh tú buíoch duit féin i gceann dhá bhliain nuair a théann teach nua suas síos an bóthar.

Déanaimis siúl tríd an gcaoi a n-oibríonn sé seo i ndáiríre sa réimse. Tóg an tionscadal Montana sin a luaigh muid. Tar éis athbhreithniú a dhéanamh ar a ndearadh bunaidh, chuidíomar leo rogha eile a shamhaltú ag baint úsáide as ailtireacht sconna dáilte.

D'éiligh an dearadh bunaidh go mbeadh cábla dáileacháin 48-snáithín ag rith an bealach iomlán 18 ciliméadar, agus snáithíní ag scamhadh amach ag pointí éagsúla chun teacht ar bhraislí síntiúsóirí. Iomlán snáithín-ciliméadar sa dearadh: thart ar 380.

Bhain an cur chuige athbhreithnithe úsáid as stoc 2-snáithín (bunleibhéal móide cúltaca) le pointí sconna ag gach braisle síntiúsóirí. Ag an gcéad bhraisle-thart ar 3 chiliméadar ón cheann-go ceann 90/10 atreoraíonn sconna 10% den chumhacht optúil go dtí an ceann beagBosca FDB/Sailltithíocht scoilteoir cothrom 1:8. Déanann sé sin freastal ar 6 theach in aice láimhe. Leanann an 90% eile síos an trunk.

Ag ciliméadar 7, tá sconna eile (an ceann seo 85/15) ag freastal ar bhraisle de thithe 8. Ag ciliméadar 12, láimhseálann sconna 80/20 tithe 10. Agus mar sin de síos an bealach go dtí go bhfaighidh an bhraisle deiridh cibé cumhacht optúil atá fós laistigh de bhuiséad cumhachta GPON le haghaidh oibriú cuí ONT.

Meastacháin chostais chábla bunaithe ar phraghsáil bulcshnáithín 2024; athraíonn costais iarbhír de réir soláthróir, cineál cábla, agus toirt an ordaithe.

Tá antháinig laghdú snáithín amach go dtí thart ar 65%. Fiú amháin agus na haonaid sconna breise agus na himfháluithe ag gach pointe cnuasaithe á gcur san áireamh, sháraigh an glanchoigiltis ábhartha $40,000 ar an mbealach 18 ciliméadar seo.

Maidir leis an ISP seo, chiallaigh an $40,000 a choigilt ar chábla go bhféadfaidís a raon snáithíní a leathnú go dtí dhá phobal bheaga breise a measadh roimhe seo a bheith “neamhindéanta” faoin mbuiséad deontais. Sin é an fíor-íocaíocht-ní hamháin airgead a shábháil, ach leathnú a dhéanamh ar a bhfuil in ann laistigh de chlúdach seasta maoinithe.

Chuaigh an ISP ar aghaidh leis an dearadh neamhchothrom. Sholáthraíomar anScoilteoirí PLCagus d'oibrigh sé leo ar an roghnú cóimheas sconna do gach nód.

Ní féidir leat ach sconnaí a shreangú feadh snáithín gan tuiscint a fháil ar cad a tharlaíonn do do bhuiséad cumhachta optúla. Seo áit a mbíonn imscaradh tuaithe suimiúil go teicniúil-agus ina mbíonn roinnt pleanálaithe líonra i dtrioblóid.

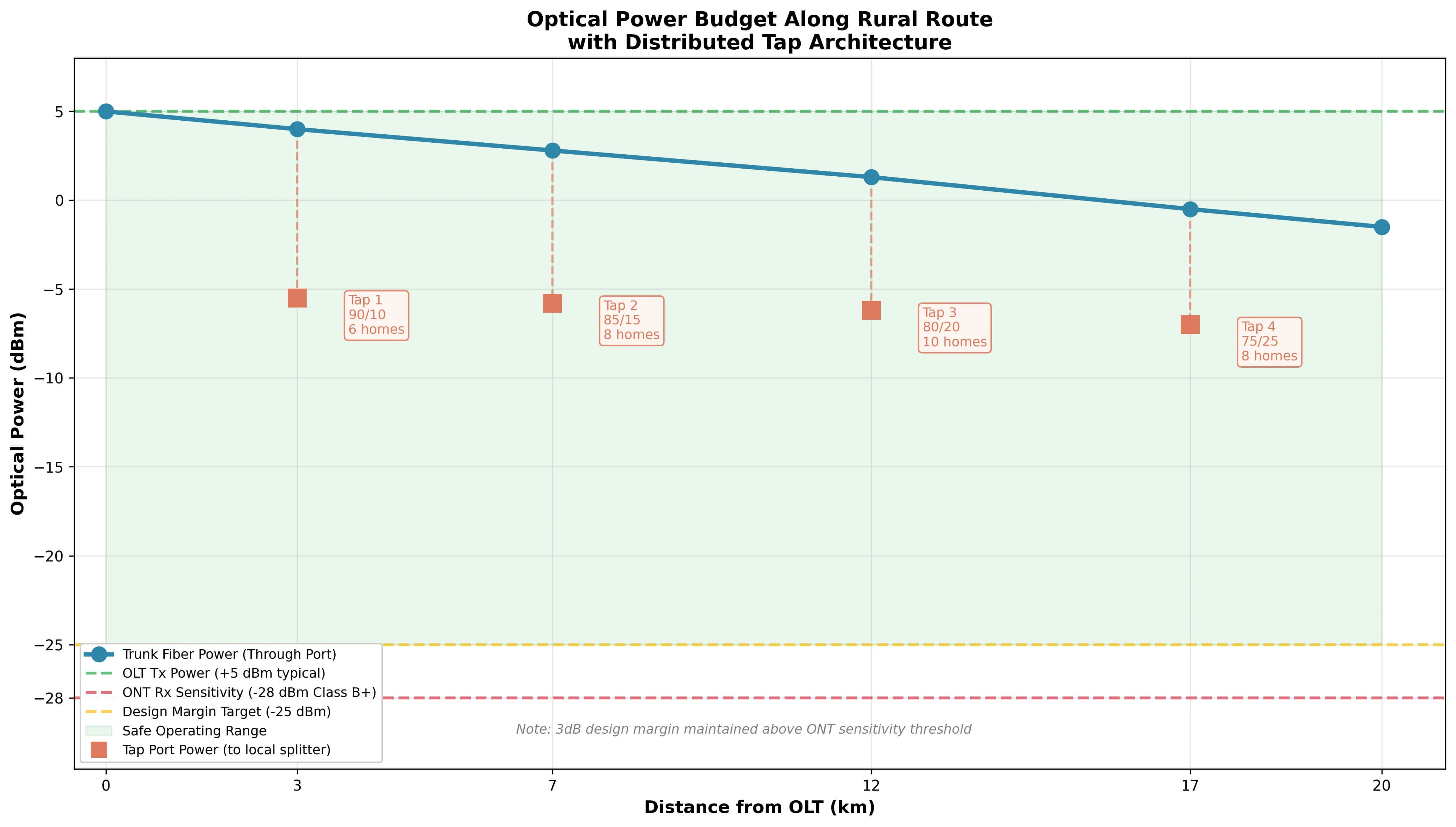

Tugann gach comhpháirt in PON caillteanas isteach. Maolaíonn an snáithín féin an comhartha ag thart ar 0.35 dB in aghaidh an chiliméadair ag tonnfhad 1310nm. Cuireann nascóirí 0.3-0.5 dB an ceann. Cuireann splices 0.1-0.2 dB. Agus tugann scoilteoirí isteach caillteanas bunaithe ar a gcumraíocht.

Maidir le scoilteoirí cothromaithe, tá an mhatamaitic simplí: tugann scoilteoir 1:8 isteach thart ar 10.5 dB de chaillteanais is cuma cén port aschuir a thomhaiseann tú. Feiceann gach calafort an leibhéal cumhachta céanna.

Iompraíonn sconnaí neamhchothromaithe ar bhealach difriúil. Feiceann an tríphort (a iompraíonn cumhacht chuig sconnaí iartheachtacha) caillteanas measartha íseal-go hiondúil 0.5-2.5 dB ag brath ar an gcóimheas scoilte. Feiceann an calafort sconna (ag freastal ar shíntiúsóirí áitiúla) caillteanas níos airde a fhreagraíonn dá leithdháileadh cumhachta níos lú.

Taispeánann an tábla thíos gnáthluachanna caillteanais ionsáite do chóimheasa sconna coitianta. Is figiúirí ionadaíocha iad seo-deimhnigh i gcónaí i gcoinne sonraíochtaí an déantóra do na comhpháirteanna iarbhír atá á n-imscaradh agat.

Foinse: Tiomsaithe ó shonraí déantúsóirí scoilteoir iolrach PLC lena n-áirítear Corning, CommScope, agus soláthróirí OEM éagsúla. Is ionann luachanna agus feidhmíocht tipiciúil ag 1310/1550nm; athraíonn sonraíochtaí iarbhír de réir an mhonaróra.

Soláthraíonn córas caighdeánach GPON thart ar 28 dB de bhuiséad optúil idir tarchuradóir OLT agus glacadóir ONT. Tairgeann XGS-PON 29-35 dB ag brath ar an aicme trasghlacadóra. Is é do phost a chinntiú go bhfaigheann gach síntiúsóir-lena n-áirítear an ceann ag deireadh do shlabhra sconna-chomhartha leordhóthanach laistigh den bhuiséad sin.

Rabhadh ónár bhfoirne allamuigh:

Ríomhann go leor pleanálaithe an buiséad 28dB sin síos go dtí an pointe deachúil deiridh, ag brú gach ciliméadar ar féidir leo as an nasc. Ach in áiteanna cosúil le Montana nó tuaisceart Chríoch Lochlann, caithfidh tú caillteanas an gheimhridh a chur san áireamh.

Táimid tar éis é a thomhas sinn féin: is cúis le fuar foircneach go gcrapann cáblaí snáithíní, agus is féidir le hoiriúnóirí cáilíochta níos ísle athruithe fisiceacha beaga a fhorbairt a thugann isteach 0.5 go 1dB breise de chaillteanais nach raibh ann i mí Mheán Fómhair. Tá ár riail deartha simplí- nuair atá an chumhacht á ríomh ag an ONT deiridh i slabhra,tógaimid ar a laghad 3dB de chorrlach crua. Má thaispeánann do mhatamaitic -26dBm ag an síntiúsóir deiridh agus má ghlaonn tú go maith é, tá tú ceann blizzard nó cónascaire aosaithe amháin ar shiúl ó ghlao seirbhíse. Ná híobairt cobhsaíocht naisc ach amháin chun sconna amháin eile a bhrú isteach.

Baineann na comhpháirteanna fisiceacha an oiread céanna leis an dearadh optúil. Tá imfhálú ag teastáil ó gach pointe sconna a chosnaíonn an scoilteoir, a sholáthraíonn pointí nasctha le haghaidh cáblaí titime, agus a mhaireann cibé aimsir a chaitheann do chríoch seirbhíse air.

Maidir le himscaradh tuaithe, ciallaíonn sé seo rátáil lasmuigh de ghnáthBosca FDB/Saillle cosaint isteach IP55 nó níos airde. Caithfidh an t-imfhálú freastal ar an scoilteoir sconna chomh maith le scoilteoir beag cothrom (1:4 nó 1:8 go hiondúil) le dáileadh áitiúil. Ba cheart go mbeadh comhaireamh na bport ag teacht le do bhraisle sínitheoirí agus spás le haghaidh cúpla spártha. Agus caithfidh roghanna gléasta a bheith oiriúnach do do chásanna suiteála iarbhír-feisteas cuaille, feisteas snáithe, nó feisteas balla ag brath ar an suíomh.

Chonaiceamar tionscadail ag teacht salach ar a chéile trí imfháluithe a shonrú a raibh cuma leordhóthanach orthu ar pháipéar ach nár oibrigh sa réimse. Ní chuidíonn bosca le rátáil 8 titeann síntiúsóra mura féidir leat na cáblaí titim a bhealaigh agus a bhainistiú go glan. Éiríonn fadhb le himfhálú le balla-mount-ach lúibíní nuair a bhíonn leath do láithreacha sconna ar chuaillí áirgiúlachta.

Nuair a sholáthraímidBoscaí Teirminéil Fiber snáthoptaicedo thionscadail cosúil leis an gceann i Montana, dírímid ar-gnéithe praiticiúla-cosúil le ródú inmheánach tiomnaithe don mhodúl sconna neamhchothromaithe-chun a chinntiú go bhfanann an bosca inbhainistithe fiú de réir mar a fhásann braislí. Is é an rud is tábhachtaí ná aon táirge ar leith ná sonraíochtaí imfhálaithe a mheaitseáil le do choinníollacha páirce iarbhír. Cosnóidh bosca $50 nach ndéanann séala i gceart in aghaidh deannaigh i bhfad níos mó duit i rollaí trucaile ná i mbosca $80 a dhéanann an obair i gceart an chéad uair.

Ceist amháin a thagann aníos i gcónaí: cathain a dhéanann scoilteadh neamhchothrom ciall i ndáiríre in aghaidh cloí le hailtireacht chothromaithe thraidisiúnta?

Is é an freagra macánta go mbraitheann sé ar do chéimseata bealaigh ar leith. Ach tá roinnt patrúin comhsheasmhach go leor.

Is gnách go mbíonn an bua ag ailtireacht sconna dáilte nuair a thiteann dlús suibscríobhaí faoi bhun thart ar 15-20 teach in aghaidh an bhealaigh-ciliméadar. Ag dlúis níos airde, laghdaítear coigilteas snáithíní toisc go bhfuil tú sách gar don chuid is mó de shíntiúsóirí cheana féin beag beann ar an áit ar chuir tú do scoilteoir. Ag dlúis níos ísle-go háirithe nuair a bhíonn tithe ag cnuasach i ngrúpaí atá scartha le stráicí fada de bhóthar folamh - an cumaisc choigiltis go tapa.

Tá fad bealaigh tábhachtach freisin. Ar bhealaí gearra níos lú ná 5-8 ciliméadar, b’fhéidir nach mbeadh údar maith leis an gcoigilteas snáithíní toisc castacht na n-ilphointí sconna a bhainistiú. Ar bhealaí fada níos mó ná 15-20 ciliméadar, is minic a bhíonn tú ag féachaint ar choigilteas suntasach a sháraíonn go héasca na costais bhreise phleanála agus comhpháirteanna.

Cathain is cóir imeacht ón ailtireacht neamhchothrom-ár nglacadh macánta:

Féach, is maith linn an cur chuige seo agus molaimid go minic é. Ach tá cásanna ann inar chóir duit cloí le dearaí traidisiúnta cothromaithe 1:32 nó 1:64:

1. Limistéir fáis fo-uirbeacha "tine fiáine".Má théann do bhealach trí thalamh atá ar tí forbairt mhór tithíochta a fheiceáil sna trí bliana amach romhainn, sáitheoidh slabhra sconna neamhchothromaithe go tapa. Ciallaíonn leathnú níos déanaí-an buiséad optúil iomlán a ath-innealtóireacht nó bonneagar comhthreomhar a rith. Ní spraoi ach an oiread. Sna cásanna seo, is fiú an costas cábla breise ar sholúbthacht na hailtireachta cothromaithe-nuair is féidir leat poirt scoilteora nach bhfuil in úsáid a lasadh-.

2. Níl do chriúnna cothabhála OTDR-compordach.Tá sé i ndáiríre níos deacra fadhbanna a réiteach le líonra neamhchothrom ná scoilt shimplí 1:32. Tá cuma staighre ar rian OTDR ar phróifíl an chaillteanais, agus mura bhfuil a fhios ag do theicneolaíochtaí allamuigh ach conas aimsitheoir locht amhairc éadrom dearg a úsáid, beidh siad ag streachailt. Tá sé feicthe againn go bhfuil oibreoirí ag glacadh le dearadh sconna dáilte, agus ansin sé mhí a chaitheamh frustrachas mar go dtógann gach glao seirbhíse dhá uair chomh fada. Mura bhfuil d’fhoireann réidh don chuar foghlama, íoc as an snáithín breise agus coinnigh do chothabháil simplí.

CathainScoilteoirí Cothromaithe vs Neamhchothromaithea thiocfaidh chun bheith ina glao gar, is gnách linn a iarraidh: cé chomh muiníneach atá tú i do réamh-mheastacháin fás suibscríobhaí, agus cé chomh oilte is atá d'fhoireann allamuigh? Má tá an dá fhreagra "soladach go leor," is gnách go mbíonn an bua ag neamhchothrom ó thaobh costais de. Más rud é go bhfuil ceachtar freagra "go hionraic, ní cinnte," cothromaithe tugann tú níos mó spáis a chur in oiriúint.

Teastaíonn coigeartú ó nósanna imeachta caighdeánacha PON chun tástáil agus deimhniú a dhéanamh ar líonraí neamhchothromaithe. Cruthaíonn pointí scoilte iolracha rianta OTDR a bhfuil cuma dhifriúil orthu ó ailtireachtaí scoilteora aonair traidisiúnta, agus ní mór do theicneolaíochtaí tuiscint a fháil ar a bhfuil le feiceáil acu.

Tá gach sconna le feiceáil mar theagmhas scoite caillteanais ar rian OTDR. Tá an caillteanas trí chalafoirt sách beag (faoi 2 dB don chuid is mó de na cóimheasa), agus léiríonn an calafort sconna caillteanas níos mó a fhreagraíonn dá chóimheas deartha. Uaireanta déanann teicneoirí nach bhfuil cur amach acu ar an ailtireacht seo míthuiscint ar na caillteanais ionchasacha seo mar lochtanna.

Tá modhanna sonracha curtha leis ag VIAVI agus ag monaróirí trealaimh tástála eile chun líonraí scoilteora barrchaolaithe/neamhchothromaithe a thréithriú. De réir dhoiciméadúchán teicniúil VIAVI, tá “tacaíocht scoilteoir neamhchothromaithe” san áireamh ina gcuid táirgí PON OTDR go sonrach chun aghaidh a thabhairt ar riachtanais tástála ailtireachtaí sconna dáilte.

Éiríonn doiciméadú níos criticiúla le dearaí sconna dáilte. Ba cheart gach imfhálú a lipéadú lena chóimheas sconna agus an caillteanas carnach optúil go dtí an pointe sin. Nuair a fhreagraíonn teicneolaíocht do ghlao seirbhíse dhá bhliain tar éis é a shuiteáil, ní mór dóibh na leibhéil chumhachta a bhfuiltear ag súil leo ag an suíomh sin a thuiscint go tapa gan an buiséad iomlán a athríomh ón tús.

Le haghaidh oibreoirí líonra de chuid na Stát Aontaithe atá ag iarraidh maoiniú feidearálach,FTTH Tuaitheis minic a cháilíonn tionscadail do dheontais agus iasachtaí USDA ReConnect. Tá breis is $5 billiún infheistithe ag an gclár ó 2018 i leith, ag tabhairt leathanbhanda chuig ceantair thuaithe nach bhfuil dóthain seirbhísí acu. Sainordaíonn ceanglais reatha cumas seirbhíse siméadrach 100 Mbps-go maith laistigh de rochtain do líonraí GPON nó XGS-PON atá deartha i gceart, is cuma má úsáideann tú ailtireacht chothromaithe nó neamhchothromaithe.

Is í an phríomhshrian ná a léiriú go seachadann do dhearadh seirbhís imleor do gach áitreabh suibscríobhaí. Ní mór do ríomhanna optúla buiséid corrlach dóthanach a thaispeáint fiú sna háiteanna is faide i gcéin. Ní athraíonn ailtireacht neamhchothrom na bunriachtanais feidhmíochta-ach athraíonn sé an chaoi a leithdháileann tú cumhacht optúil chun iad a chomhlíonadh go héifeachtach.

Má tá tú ag pleanáil aFTTH Tuaitheimscaradh agus do bhealaí léiríonn na patrúin scaipthe, suibscríobhaí cnuasaithe tipiciúil de limistéir talmhaíochta, scoilteadh neamhchothrom tuillte meastóireacht tromchúiseach. Bíonn tionchar díreach ag an bhféidearthacht costais chábla snáithíní a laghdú 30-50% ar inmharthanacht tionscadail, go háirithe nuair atá an cás gnó daingean cheana féin.

Níl na ceanglais theicniúla coimhthíocha. Ní mór duit cáilíochtScoilteoir PLCcomhpháirteanna a bhfuil sonraíochtaí fíoraithe acu maidir le cumraíochtaí cothromaithe agus neamhchothroma araon. Teastaíonn-rátáil amuigh faoin aer uaitBosca FDB/Saillimfháluithe atá oiriúnach do do chásanna suiteála. Agus ní mór duit innealtóireacht bhuiséid optúil chúramach chun a chinntiú go bhfaigheann gach síntiúsóir comhartha leordhóthanach.

De ghnáth ní hé an teicneolaíocht an rud a dhéanann an difríocht idir imscaradh tuaithe rathúla agus streachailte ná an dtugann dearadh an líonra cuntas ar réaltachtaí tuaithe seachas toimhdí uirbeacha a thrasphlandú isteach i dtimpeallacht atá difriúil go bunúsach.

An chéad chéim is luachmhaire? Léarscáil do láithreacha suibscríobhaí iarbhír agus céimseata bealaigh. Leanann an rogha ailtireachta ceart ón anailís sin, ní ó theimpléad caighdeánach a chur i bhfeidhm. Má tá bealach tuaithe á léarscáiliú agat faoi láthair agus mura bhfuil an mata á shuimiú, seol do chéimseata bealaigh chugainn. Is féidir linn anailís chomparáideach thapa a dhéanamh ar ailtireachtaí cothromaithe vs. neamhchothroma do do thionscadal ar leith-gan aon teaghráin ceangailte.Déan teagmháil lenár bhfoireann-seo go díreach an cineál faidhbe a bhfuilimid ag iarraidh oibriú uirthi.
