Áit éigin ar uasteorainn d'fhoirgnimh, tá nasc líonra agus foinse cumhachta - araon ag teastáil ó phointe rochtana gan sreang ach tá an t-asraon is gaire dhá sheomra ar shiúl. Dá gcuirfí sreangú leictreach tiomnaithe ar siúl, séideadh an buiséad. Is é seo an fhadhb chruinn a réitíonn instealladh PoE: cumascann sé sonraí agus cumhacht leictreach le cábla Ethernet amháin. Agus nuair a nascann an cábla sin siar le cnámh droma snáthoptaice - mar a dhéanann sé sna líonraí tráchtála is nua-aimseartha - cruthaítear ceann de na hailtireachtaí imlonnaithe is solúbtha atá ar fáil inniu mar gheall ar an gcomhcheangal idir snáithíní tarchuir fhada agus an míle PoE deireanach.
Cad é Go Bheart Injector PoE?
Cuireann injector PoE, ar a dtugtar adapter midspan nó PoE freisin, cumhacht leictreach isteach i gcábla caighdeánach Ethernet. Agus é á rialú ag caighdeáin IEEE 802.3af, 802.3at, agus 802.3bt, suíonn sé idir lasc líonra neamh-PoE agus gléas cumhachtaithe (PD) cosúil le ceamara IP, guthán VoIP, nó pointe rochtana gan sreang. Glacann sé le dhá ionchur - sonraí Ethernet ón lasc agus cumhacht AC ó asraon balla - ansin aschuireann sé cábla amháin a iompraíonn an chumhacht agus na sonraí go dtí an críochphointe.
Fanann na milliúin de lasca Ethernet oidhreachta i seirbhís. Bheadh sé cur amú samhlacha cumasacha PoE a chur ina n-áit. Déanann injector PoE an bhearna a dhroichead ag codán den chostas, ag leathnú saol an trealaimh atá ann cheana féin agus ag an am céanna gléasanna faoi thiomáint nua-aimseartha a chumasú.

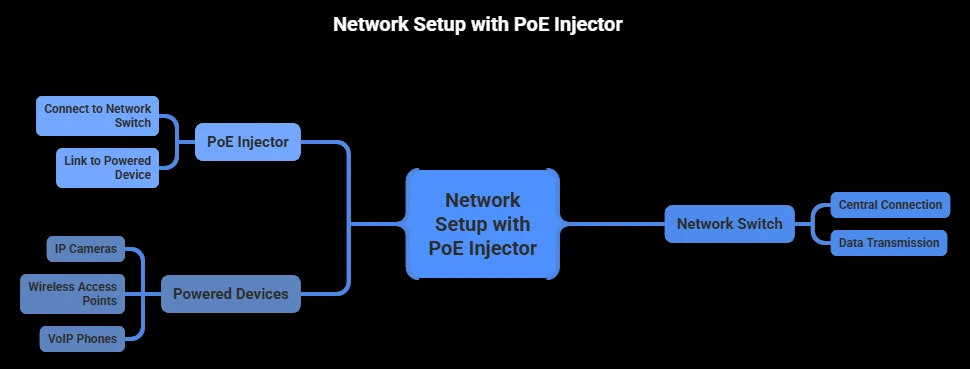

Conas a Oibríonn Injector PoE
Tá dhá chalafort Ethernet RJ45 ag instealladh PoE tipiciúil:Sonraí I(ceangailte leis an lasc nó an ródaire in aghaidh srutha) agusPoE/Sonraí Amach(ceangailte leis an bhfeiste faoi thiomáint). Nascann an tríú nasc - an téad cumhachta AC - isteach in asraon balla caighdeánach.
Go hinmheánach, déanann tiontaire AC{0}go-DC cumhacht asraon balla a thiontú go sruth díreach rialaithe, go hiondúil 48–57V do mhúnlaí a chomhlíonann caighdeáin. Nascann an chumhacht DC seo leis an comhartha sonraí Ethernet ar an gcábla amach. Scarann an gléas cumhachtaithe ag an gceann i bhfad an chumhacht ó shonraí go hinmheánach, ag baint úsáide as gach ceann dá chuspóir faoi seach.
Sula gcuirtear tús le seachadadh cumhachta, déanann insteallairí comhlíontacha IEEE-apróiseas croith láimhe: seolann an t-instealladh taiscéalaí ísealvoltais síos an cábla, agus má fhreagraíonn gléas atá oiriúnach do PoE leis an síniú ceart, déanann an dá cheann idirbheartú wattage beacht. Ní shreabhann an chumhacht ach amháin tar éis idirbheartaíocht rathúil. Ní fhágann aon fhreagra bailí nach bhfágann aon chumhacht an t-instealladh - nach ndéanann- trealamh PoE a chosaint ó dhamáiste de thaisme.
Insteallairí PoE Gníomhacha vs
Is féidir leis an idirdhealú seo a chiallaíonn an difríocht idir suiteáil shábháilte agus feiste friochta. Aninstealladh PoE gníomhachcloíonn sé le caighdeáin IEEE 802.3af/at/bt: croitheann sé lámh, idirbheartaíonn sé voltas, agus coigeartaíonn sé seachadadh chun freastal ar riachtanais an fheiste nasctha. Is iad na hinsteallairí gníomhacha an-rogha gairmiúil de réir a chéile.
A instealladh PoE éighníomhachskips sin go léir. Brúann sé voltas seasta - de ghnáth 24V nó 48V - beag beann ar a shuíonn ag an taobh eile. Gan croitheadh láimhe, gan idirbheartaíocht, gan líontán sábhála. Má dhéantar gléas 24V a phlocáil isteach in instealladh éighníomhach 48V, déantar damáiste buan. Freastalaíonn samhlacha éighníomhacha ar imscaradh buiséid le crua-earraí atá comhoiriúnaithe le voltais, ach éilíonn siad fíorú láimhe roimh gach nasc.
Sracfhéachaint ar Chaighdeáin PoE
Seachas a bheith ag dul trí dhoiciméid sonraíochta dlútha, bain úsáid as an gcomparáid seo chun an caighdeán ceart a mheaitseáil le do ghléasanna:
| Caighdeán | Ainm Coitianta | Uaschumhacht (Foinse) | Ar fáil ag Gléas | Gléasanna tipiciúla |
|---|---|---|---|---|
| IEEE 802.3af | PoE | 15.4W | ~12.95W | Fóin IP bunúsacha, ceamaraí statacha, braiteoirí simplí |
| IEEE 802.3at | PoE+ | 30W | ~25.5W | Ceamaraí PTZ, déphointí rochtana raidió, taispeántais bheaga |
| IEEE 802.3bt Cineál 3 | PoE++ | 60W | ~51W | Aonaid físchomhdhála, il-APanna raidió, painéil LED |
| IEEE 802.3bt Cineál 4 | PoE++ | 90W | ~71W | Cliaint tanaí, críochfoirt POS, comharthaíocht dhigiteach, ríomhairí glúine |
Is é an colún "Ar fáil ag an nGléas" is tábhachtaí nuair a dhéantar méid an instealladh. Scaipeann an chumhacht mar theas feadh an chábla - caillteanas thart ar 15–20% thar rith iomlán 100-méadar le cáblaí copair ardchaighdeáin. Meaitseáil nó sáraíonn sé tarraingt iarbhír an fheiste i gcónaí, ní hamháin lipéad an chaighdeáin.
Céim-le-Céim: Conas Injector PoE a Shuiteáil
Úsáideann an tsiúlóid seo a leanas ceamara slándála IP, ach baineann an próiseas le haon ghléas atá á chumhachtú ag PoE. Níl aon chumraíocht bhogearraí ag teastáil -Is breiseán iad na hinsteallairí PoE-agus-crua-earraí súgartha.
Céim 1 - mBinse-tástáil ar dtús.Ceangail an ceamara, an instealladh, agus cuir binse oibre ar siúl. Fíoraigh cumhachtaí an cheamara ar siúl, faigh seoladh IP, agus sruthaíonn sé físeán. Cumraigh na socruithe go léir agus an trealamh laistigh de rochtain láimhe.
Céim 2 - Suímh an instealladh.Cuir é in aice le do lasc - teastaíonn rochtain uaidh ar asraon AC agus ar rith ghearr Ethernet chuig an lasc-phort.
Céim 3 - Ceangail an t-ionchur sonraí.Rith cábla Cat5e, Cat6, nó Cat6a ón lasc go dtí calafort Data In an instealladh. An ceart a roghnúcatagóir cábla paisteáirithíonn sé sláine sonraí agus soláthar cumhachta leordhóthanach.
Céim 4 - Ceangail an t-aschur faoi thiomáint.Rith an dara cábla Ethernet ón bport PoE/Data Out go dtí seac Ethernet an cheamara. Fad cábla uasta: 100 méadar (328 troigh) in aghaidh na sonraíochta IEEE.
Céim 5 - Cumhacht suas.Plug corda AC an injector isteach sa asraon balla. Tarlaíonn an croitheadh láimhe go huathoibríoch - ba cheart don cheamara cumhacht a chur air laistigh de soicind.
Céim 6 - Suiteáil agus fíoraigh.Suiteáil an ceamara go buan, deimhnigh an fotha físeáin, agus deimhnigh go bhfuil an taifeadadh gníomhach.
Snáithín idirlinne agus PoE: An Áit is Fada-Tarraingt an Mhíle Deiridh-An Mhíle Deiridh
Seo an áit a aistríonn an comhrá ó chomhairle chineálach PoE go dtí an ailtireacht is scálaí i ndáiríre. Uasmhéadaíonn Ethernet Copar amach ag 100 méadar. Iompraíonn cáblaí snáthoptaice comharthaí trasna ciliméadar gan díghrádú. I líonraí a chuimsíonn foirgnimh iolracha nó limistéir lasmuigh, láimhseálann snáithín an cnámh droma agus seachadann copar an chuid dheireanach chuig críochphointí. Suíonn instealladh PoE go beacht ag an tsnáithín sin go dtí an pointe trasdula copair, rud a fhágann go bhfuil sé ar cheann de na gléasanna is tábhachtaí ó thaobh straitéise de i líonra hibrideach.
Léiríonn an tábla thíos cén fáth a n-éiríonn níos fearr leis an ailtireacht hibrideach seo ná copar íon:
| Paraiméadar | Copper-Líonra amháin | Cnámh droma Snáithín + PoE-An Mhíle Deiridh |
|---|---|---|
| Uasfhad tarchurtha | 100m in aghaidh na míre | Ciliméadar (snáithín) + 100m (copar) |
| Cumas bandaleithead | 1-10 Gbps tipiciúil | 10-100 Gbps ar chnámh droma snáithíneach |
| So-ghabhálacht IEA | Ard (is cosúil le copar aeróg-) | Nialais ar dheighleoga snáithíní |
| Inscálaitheacht | Teoranta ag fad cábla | Cumasaíonn scoilteoirí PLC craobhacha chuig an iliomad críochphointí |
| Seachadadh cumhachta | PoE ar gach mír | PoE amháin ar chopar-míle deireanach (níos éifeachtaí) |
Cá háit a shuíonn an t-instealladh PoE go fisiciúil sna líonraí seo? Díreach ag an bpointe a n-éiríonn snáithín copar. In imscaradh FTTP, sroicheann an comhartha optúil trí shnáithín foirceanta le cruinneaschónaisc snáthoptaiceag tiontaire meán nó ONT. Cothaíonn an t-aschur Ethernet go díreach isteach san injector PoE, a chumhachtaíonn ceamaraí, pointí rochtana, nó fóin gan sreangú leictreach breise ag aon chríochphointe.
Tá feidhm ag an loighic chéanna ar scála. Nuair a fhreastalaíonn stoc snáithín amháin ar thionóntaí iolracha - scoilte trídscoilteoirí snáthoptaice PLCina línte ar leith - faigheann gach áitreabh a ONT féin, a láimhsiú Ethernet féin, agus a instealladh PoE féin a chumhachtaíonn gléasanna áitiúla. Ní thagann aon athrú ar ról an instealladh: nascann sé fotha Ethernet sonraí amháin agus gléas a dteastaíonn sonraí agus cumhacht uaidh.
Taobh istigh de racaí trealaimh, athuair an patrún ar scála fisiceach níos lú. Téann teicneoirí tríd an snáithínboscaí teirminéil snáthoptaiceagus painéil paiste, ansin bain úsáid ascuibheoirí snáthoptaicenaisc a cheangal idir cáblaí trunc agus naisc dáileacháin. Nuair a aistríonn an comhartha go copar ag aschur an phainéil paiste, cuireann injector PoE cumas cumhachta chuig calafoirt ar leith - níl aon uasghrádú iomlán lasc PoE ag teastáil.
An Nasc ar Iarraidh: Tiontairí Meáin Snáithín PoE
Aistríonn tiontaire meán caighdeánach comharthaí optúla go comharthaí Ethernet leictreacha agus vice versa - ach aTiontaire meáin snáithíní PoEtéann céim amháin níos faide. Comhcheanglaíonn sé an snáithín go-tiontú copair agus instealladh PoE isteach in aon ghléas amháin, rud a chuireann deireadh leis an ngá atá le hinstealltóir PoE ar leith go hiomlán.
Tá sé seo tábhachtach in imscaradh-domhan fíor. Smaoinigh ar gharáiste páirceála ina suífidh ceamaraí IP 500 méadar ón closet líonra is gaire. Ní féidir le copar an fad sin a bhaint amach. Glacann tiontaire meáin snáithíní PoE ag iontráil an gharáiste leis an líne snáithín isteach agus aschuireann sé nasc Ethernet cumasaithe PoE go díreach chuig an gceamara. Feiste amháin, cábla amháin chuig an gceamara, gan aon asraon cumhachta ag suíomh an cheamara.
Agus tiontairí meán snáithíní PoE á meas, deimhnigh an caighdeán PoE (802.3af/at/bt), fíoraigh an cineál snáithín (mód singil vs. multimode), agus meaitseáil an cineál cónascaire le do bhonneagar. Tá cáilíocht ancorda paiste snáthoptaiceag an bpointe aistrithe sin bíonn tionchar díreach aige ar cháilíocht an chomhartha agus ar iontaofacht-téarma fada.
PoE Injector vs. PoE Switch: Cé acu Ceann a Dhíth Agat?
Tá PoE ionsuite ag lasc PoE i ngach port - tagann cumhacht agus sonraí caighdeánacha gan crua-earraí breise. Déanann sé sin idéalach nuair a bhíonn PoE de dhíth ar fhormhór na bhfeistí nasctha. Ach ciallaíonn sé freisin go n-athsholáthrófar do lasc neamh-PoE, a iompraíonn costas tosaigh níos airde agus a d’fhéadfadh a bheith neamhriachtanach mura dteastaíonn cumhacht uathu ach dornán gléasanna.
Cuireann instealladh PoE cumas PoE port amháin ag an am. An gá ceamara IP amháin a chumhachtú ag bealach isteach an stórais? Láimhseálann instealladh PoE port amháin é sin ar feadh $15-$30 gan baint leis an gcuid eile de do líonra. An bhfuil tú ag cur cúpla pointe rochtana gan sreang trasna oifig bheag? Clúdaíonn injector PoE ilphoirt gigabit (4 nó 8 gcalafort) an post agus d'infheistíocht lasc reatha á caomhnú agat. Sroicheann an pointe meá ar mheá thart ar 8–12 gléas PoE - níos faide ná sin, is gnách go mbíonn lasc tiomnaithe PoE níos éifeachtaí ó thaobh costais de agus níos éasca le bainistiú.
Cad atá le Smaoineamh Roimh Cheannach
Tiomáineann trí fhachtóir gach ceannachán. Ar dtús,comhaireamh gléas: láimhseálann injector PoE port amháin ceamara amháin nó AP; Freastalaíonn samhlacha ilphoirt ar shuiteálacha níos mó. Dara,buiséad cumhachta: scóip wattage gach feiste agus roghnaigh múnla atá níos mó ná an tarraingt iomlán. Tarraingíonn ceamara IP bunúsach 8–12W; is féidir le ceamara PTZ le téitheoir 50W a éileamh+. Sa tríú háit,luas agus voltas: Déantar feistí IEEE 802.3af/at/bt a chaighdeánú ar 48V agus idirbheartaíocht a dhéanamh go huathoibríoch, ach d'fhéadfadh go mbeadh trealamh oidhreachta ag súil le 12V nó 24V. Deimhnigh freisin tréchur gigabit - cuireann instealladh PoE gigabit cosc ar scrogaill do chríochphointí ard-bandaleithead cosúil le-cheamaraí megapixel nó pointí rochtana Wi-Fi 6.
Sábháilteacht, Cáilíocht Cábla, agus Iontaofacht
Tá insteallairí PoE comhlíontacha IEEE i measc na ngléasanna seachadta cumhachta is sábháilte i líonrú. Coinníonn an mheicníocht chroitheadh láimhe poirt támh go leictreach go dtí go n-aimsítear síniú bailí PoE - níl aon bhaol ann do threalamh PoE nach bhfuil ceangailte de thaisme.
Le haghaidh suiteálacha ríthábhachtacha misean-, ceangail an t-instealladh PoE le soláthar cumhachta do-idirbhriste (UPS). Ós rud é go bhfaigheann feistí PoE cumhacht tríd an trealamh líonra, soláthraíonn UPS ar an injector cúltaca ceallraí do gach críochphointe ceangailte ag an am céanna.
Tá níos mó airde tuillte ag cáilíocht an chábla ná mar a fhaigheann sé de ghnáth. Úsáid cáblaí soladacha copair Ethernet rátáil Cat5e nó níos airde i gcónaí. Cosnaíonn cáblaí alúmanaim clúdaithe copair (CCA) níos lú ach iompraíonn siad friotaíocht leictreach níos airde - tuilleadh caillteanas cumhachta, níos mó teasa, agus fíorriosca dóiteáin i suiteálacha PoE++ a bhrúnn 60–90W. Cibé ag obair leadapters líonra snáthoptaicenó críochphointí copair, is é cáilíocht an ábhair ag gach pointe foirceanta a chinneann iontaofacht fhadtéarmach.
Ceisteanna Coitianta
C: An ndéanfaidh Injector PoE Damáiste do Ghléasanna nach-PoE?
A: Ní hea. Déanann insteallairí comhlíontacha IEEE 802.3af/at/bt croitheadh láimhe sula seoltar cumhacht. Ní bhraitear aon síniú PoE bailí, ní sheachadtar aon chumhacht. Tá an voltas taiscéalaíochta a úsáidtear le linn braite neamhdhíobhálach.
C: An féidir liom Injector PoE a Úsáid Le Athraigh PoE?
A: Is féidir leat, ach tá sé iomarcach. Soláthraíonn lasc PoE cumhacht cheana féin trína chalafoirt, agus d'fhéadfadh coinbhleachtaí idirbheartaíochta a bheith ann má chruanntar injector. Féach an rannán lasc injector PoE vs PoE thuas le haghaidh treorach.
C: Cé chomh fada agus is féidir le PoE Injector Cumhacht a Sheoladh?
A: Suas le 100 méadar (328 troigh) in aghaidh na sonraíochta IEEE. Taobh amuigh den achar sin, bain úsáid as sínteoirí PoE nó aistrigh go cnámh droma snáthoptaice le tiontaire meán ag an deireadh iargúlta.
C: Cad é an Difríocht idir Injector PoE Agus Scoilteoir PoE?
A: Cuireann injector PoE cumhacht le cábla Ethernet. Déanann scoilteoir PoE a mhalairt - ag scaradh cumhachta agus sonraí ó chábla PoE atá ag teacht isteach ina dhá aschur: Ethernet caighdeánach chomh maith le cábla cumhachta DC ar leith le haghaidh feistí neamh-PoE.
C: An bhfuil tionchar ag Injector PoE ar Luas Líonra?
A: Ní hea. Gabhann injector PoE gigabit sonraí ag ráta líne iomlán 1 Gbps le latency intomhaiste nialasach. Deimhnigh i gcónaí go bhfuil tacaíocht gigabit ar bhileog sonraí an injector - d'fhéadfadh go mbeadh teorainn 100 Mbps ag samhlacha níos sine nó sa mhargadh, rud a chuirfeadh bac ar ghléasanna nua-aimseartha.
