Tá cábla paiste snáithín modh aonair ar cheann de na comhpháirteanna snáthoptaice is mó a úsáidtear i líonraí teileachumarsáide, ionaid sonraí, córais FTTH, cnámh droma fiontair, agus naisc optúla achair fhada. Tógtha timpeall croí gloine caol 9/125µm, iompraíonn sé solas léasair i gcosán optúil amháin, rud a ligeann do chomharthaí taisteal achair níos faide le maolú níos ísle agus níos lú saobhadh ná roghanna ilmhóid.
Cibé an bhfuil tú ag sonrú cáblaí le haghaidh ionad sonraí nua a thógáil, comh-aireachta dáileacháin FTTH a uasghrádú, nó cordaí paiste a athsholáthar in oifig lárnach teileachumarsáide, tá gá le níos mó ná fad agus cónascaire a roghnú chun an cábla paiste modh aonair ceart a roghnú. Ní mór duit an cineál snáithín, comhéadan cónascaire, cineál snas, rátáil seaicéad, agus feidhmíocht optúil a mheaitseáil le do transceiver, buiséad nasc, agus timpeallacht suiteála.
Clúdaíonn an treoir seo bunghnéithe cáblaí paiste snáithíní aonmhóid - an chaoi a n-oibríonn siad, an chaoi a n-oibríonn siad i gcomparáid le snáithín ilmhóid, na príomhchineálacha atá ar fáil, an áit a n-úsáidtear iad, agus próiseas praiticiúil céim ar chéim chun an cábla ceart a roghnú do do thionscadal.

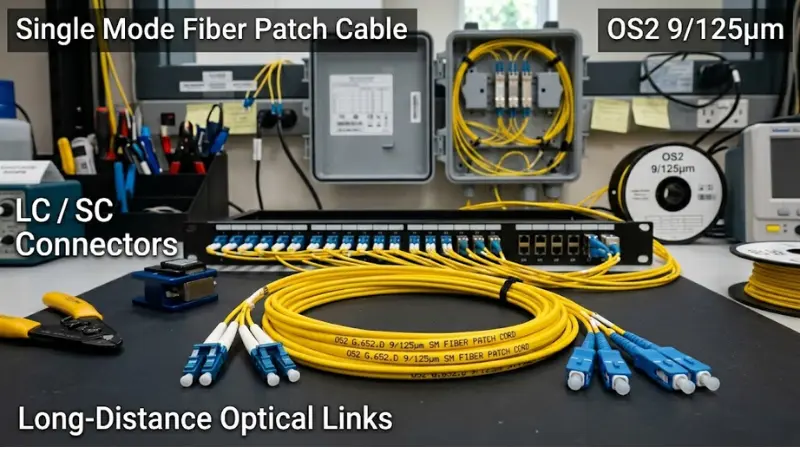

Cad is Cábla Paiste Snáithín Mód Aonair ann?
Is cábla snáthoptaice réamhfhoirceanta é cábla paiste snáithín aonmhóid - ar a dtugtar corda paiste aonmhóid nó geansaí snáithíní mód singil - le nascóirí ar cheann amháin nó ar an dá cheann. Ceanglaíonn sé trealamh optúil cosúil le lasca, trasghlacadóirí, painéil paiste, frámaí ODF, tiontairí meáin, scoilteoirí, agus boscaí teirminéil.
Úsáideann an chuid is mó de na cáblaí paiste mód aonair snáithín 9/125µm, áit a dtagraíonn an chéad uimhir don trastomhas croí (thart ar 9 miocrón) agus tagraíonn an dara ceann don chlúdach 125-micron. De réir anCumann snáthoptaice (FOA), baineann snáithín singlemode ag 9/125 miocrón go coitianta le tonnfhaid 1310nm agus 1550nm - an dá phríomhfhuinneog oibriúcháin le haghaidh cumarsáide optúla achair fhada.
Murab ionann agus cábla snáithín mórchóir a chuirtear isteach trí seoladáin agus a fhoirceanntar ar an suíomh, acorda paiste snáthoptaiceréidh le plocáil isteach. Fágann sin gurb é an modh caighdeánach nasctha é laistigh de sheomraí trealaimh, racaí lárionad sonraí, boscaí dáileacháin FTTH, binsí tástála, agus caibinéid teileachumarsáide.
Go traidisiúnta bíonn cáblaí paiste aonmhóid buí-i dtimpeallachtaí paiste laistigh, ach níor cheart go mbeadh dath seaicéid amháin mar an t-aon bhealach chun cábla a aithint. Fíoraigh i gcónaí an marcáil seaicéad clóite, ainmniú cineál snáithín, cineál cónascaire, agus sonraíocht snas roimh shuiteáil.
Conas a Oibríonn Cábla Paiste Snáithín Mód Aonair?
Treoraíonn cábla paiste snáithín modh amháin solas léasair trí chroílár gloine an-chúng. Toisc go bhfuil an trastomhas croí beag - thart ar 8.6 go 9.5 miocrón de réirITU-T G.652sonraíochtaí - iomadaíonn an solas i mód amháin go bunúsach. Cuireann sé seo deireadh le scaipeadh módúil, arb é an príomhfhachtóir teorannaithe achar é i snáithín ilmhóid, agus ceadaíonn sé tarchur comhartha níos glaine thar na mílte ciliméadar nó fiú na céadta ciliméadar.

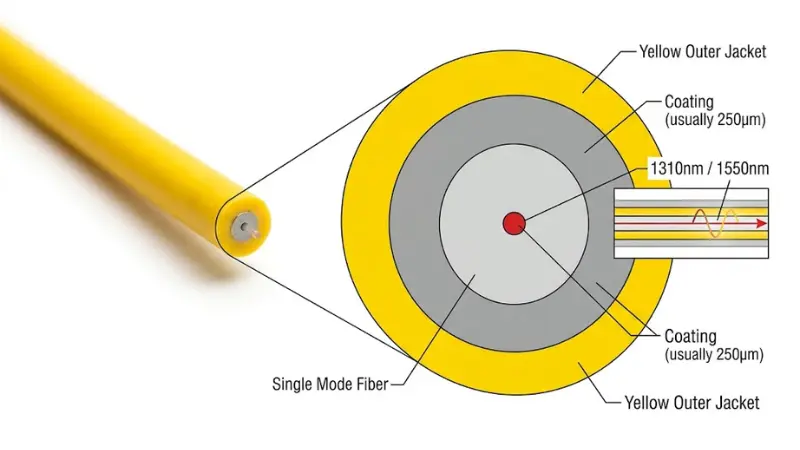

Tá dhá shraith optúla sa struchtúr snáithíneach: an croí, arb é an cosán gloine lárnach ina dtaistealaíonn an comhartha solais, agus an cumhdach, ciseal gloine máguaird le hinnéacs athraonta níos ísle a shrianann solas taobh istigh den chroí trí mhachnamh inmheánach iomlán.
Tá snáithín mód aonair optamaithe le haghaidh oibriú ag 1310nm agus 1550nm. Tugann an fhuinneog 1310nm beagnach-scaipeadh crómatach nialasach do shnáithín caighdeánach G.652, agus soláthraíonn an fhuinneog 1550nm an maolú is ísle - go hiondúil timpeall 0.2 dB/km do shnáithín G.652.D nua-aimseartha. Fágann na tréithe seo go bhfuil snáithín aonmhóid mar bhunús ag beagnach gach líonra optúil cianaistir agus meitreo.
I bhfíor-imscaradh, ní oibríonn an cábla paiste ina aonar. Braitheann a fheidhmíocht ar an transceiver optúil, an buiséad iomlán caillteanais nasc, cáilíocht an chónascaire, agus gach splice agus pointe nasctha sa chosán. Cuireann cábla paiste dea-dhéanta le caillteanas íseal isteach agus caillteanas ard ar ais leis an gcorrlach naisc, ach cinneann dearadh iomlán an chórais cibé an bhfeidhmíonn an nasc go hiontaofa.

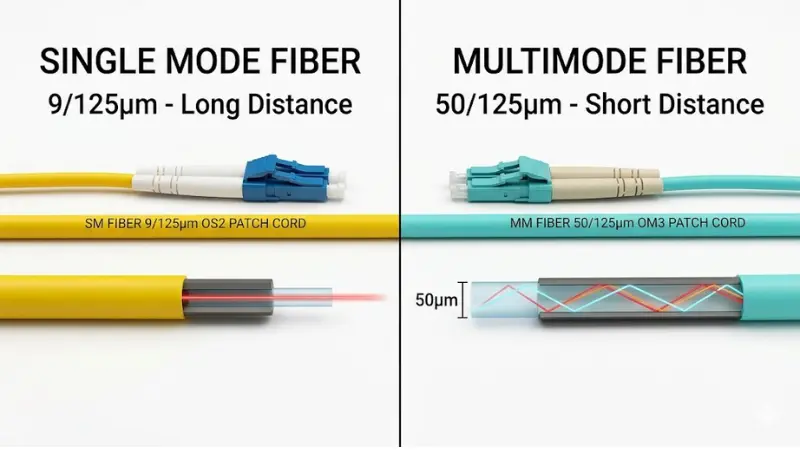

Mód Aonair vs Cábla Paiste Snáithín Ilmhód: Príomhdhifríochtaí
An difríocht bhunúsach idirmodh aonair agus snáithín multimodeis croímhéid é agus conas a thaistealaíonn solas tríd. Tá croí i bhfad níos lú ag snáithín mód aonair agus ní thacaíonn sé ach modh iomadaithe amháin, agus úsáideann snáithín ilmhód croí níos mó a ligeann do na céadta modhanna taisteal go comhuaineach - rud a fhágann scaipeadh módúil agus a chuireann srian ar achar tarchurtha.
| Gné | Cábla Paiste Snáithín Mód Aonair | Cábla Paiste Snáithín Multimode |
|---|---|---|
| Méid snáithín coitianta | 9/125µm | 50/125µm (OM3/OM4/OM5) nó 62.5/125µm (OM1/OM2) |
| Foinse solais | Léasair (DFB, FP) | LED nó VCSEL |
| Tonnfhad tipiciúil | 1310nm / 1550nm | 850nm / 1300nm |
| Is fearr a oireann do | Naisc-achair fhada,-ardacmhainne | Fad-naisc ghearra (go hiondúil faoi 300–550m) |
| Feidhmchláir choitianta | Idirnascann Telecom, FTTH, líonraí meitreo, lárionad sonraí | Lárionaid sonraí, LANanna, gearr i-nasc a thógáil |
| Dath cábla | De ghnáth buí | Oráiste (OM1/OM2), aqua (OM3/OM4), nó Violet (OM5) |
| Costas trasghlacadóra | Go minic níos airde do mhodúil-rochtana fada | Go minic níos ísle do mhodúil ghearra-teacht ar VCSEL-bunaithe |
Is fearr modh aonair a bheith oiriúnach nuair is tosaíochtaí fad, inscálaitheacht agus caolú íseal. Mar sin féin, ní i gcónaí é an rogha is costéifeachtaí do gach nasc. Le haghaidh-teagmháil gairid-teagmháil taobh istigh d’ionad sonraí - abair, athraigh-go-naisc fhreastalaí níos lú ná 100 méadar -snáithín ilmhóid (OM3, OM4, nó OM5)féadann siad a bheith péireáilte le trasghlacadóirí bunaithe ar VCSEL a bheith i bhfad níos saoire. Braitheann an rogha ceart ar an gcóras iomlán: costas transceiver, achar nasc, bonneagar cáblaithe atá ann cheana féin, dlús calafoirt, agus cosán uasghrádú sa todhchaí.
Cineálacha Coitianta Cáblaí Paiste Snáithín Mód Aonair
Níl gach cábla paiste mód aonair idirmhalartaithe. Roimh ordú, ní mór duit an catagóir snáithíní, struchtúr cábla, cineál cónascaire, cineál snas, rátáil seaicéad, agus fad a dhearbhú.

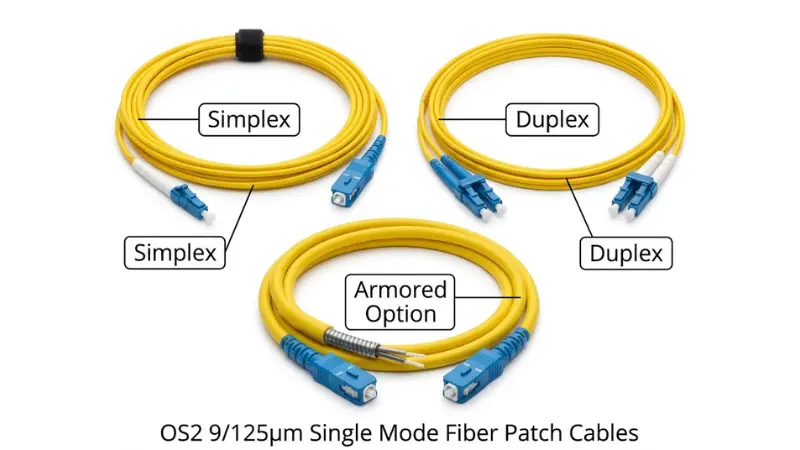

Cáblaí Paiste Mód Aonair Simplex vs Duplex
A cábla paiste simplexina bhfuil snáithe snáithín amháin agus úsáidtear é nuair nach bhfuil ach conair optúil amháin ag teastáil - mar shampla, i naisc mhonatóireachta áirithe, córais dhéthreocha snáithíní aonair (BiDi), nó naisc le poirt scoilteora aonair.
Tá dhá shnáithín i struchtúr zipcordaí i gcábla paiste déphléacsacha singil, le snáithín amháin le haghaidh tarchurtha agus snáithín amháin le haghaidh glactha. Is é seo an chumraíocht chaighdeánach don chuid is mó de naisc Ethernet a athrú-go-athrú, aistrigh-go-trasghlacadóir, agus naisc phainéil paiste. Maidir le paistí lárionad sonraí arddlúis, is iad cáblaí paiste aonmhóid déphléacsacha LC an rogha is coitianta i bhfad.
Cábla Paiste Snáithín Mód Aonair OS2: Cathain é a Úsáid
Is catagóirí snáithíní aonmhóid iad OS1 agus OS2 araon a shainítear faoi ISO/IEC 11801, ach feidhmíonn siad róil éagsúla. Tagraíonn OS1 do tógálacha cábla laistigh maolánacha dochta a bhfuil uaslagú 1.0 dB/km acu. Tagraíonn OS2 d’fhoirgníochtaí caolúcháin scaoilte nó níos ísle atá rátáilte ag 0.4 dB/km nó níos fearr, atá oiriúnach lena n-úsáid laistigh agus lasmuigh.
Go tipiciúil tógtar snáithín nua-aimseartha OS2 ar ghloine ITU{-T G.652.D, a chuireann deireadh leis an mbuaic uisce ag 1383nm agus a thacaíonn le hoibríocht iomlán speictrim ón mbanda O{-tríd an mbanda L{{{{{}}) (1260–1625nm). Déanann sé seo OS2 comhoiriúnach le córais CWDM agus uasghrádú tonnfhad amach anseo.
I gcás fhormhór na dtionscadal paistí aonmhóid - cibé acu i lárionad sonraí, i saoráid teileachumarsáide nó i líonra FTTH - is é OS2 an réamhshocrú is sábháilte. Tugann sé comhoiriúnacht níos fearr le trasghlacadóirí achair fhada nua-aimseartha agus fágann sé níos mó spáis le haghaidh uasghráduithe bandaleithead amach anseo. D'fhéadfadh go mbeadh OS1 fós le feiceáil i suiteálacha faoi dhíon níos sine nó naisc cnámh droma an-ghearr, ach níl mórán cúis ann é a shonrú le haghaidh tógála nua.

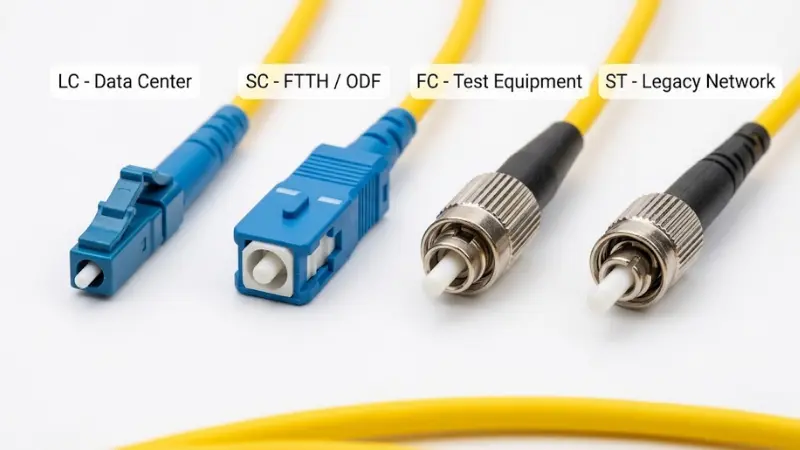

Cábla Paiste Mód Aonair LC vs SC: Cé acu nascóir a oireann do do threalamh?
Is é comhéadan an trealaimh a chinnfidh rogha an chónascaire, ní de réir rogha pearsanta. Seo iad na cineálacha cónascaire is coitianta a úsáidtear le cáblaí paiste mód aonair:
| Cónascaire | Úsáid Choiteann |
|---|---|
| LC | Lárionaid sonraí ard-dlúis, modúil SFP/SFP+/SFP28/QSFP, lasca nua-aimseartha agus ródairí |
| SC | FTTH ONTs, OLTs, painéil ODF teileachumarsáide, calafoirt scoilteoir, trealamh líonra rochtana |
| FC | Trealamh tástála agus tomhais, socruithe saotharlainne, roinnt feidhmeanna tionsclaíochta agus míleata |
| ST | Suiteálacha LAN oidhreachta agus trealamh líonra níos sine |
I raca lárionad sonraí ard-dlúis,Cáblaí paiste LCde ghnáth an chéad rogha mar go gceadaíonn a bhfachtóir foirm beag níos mó calafort in aghaidh an aonaid raca. I gcomh-aireachta dáileacháin FTTH,chónaisc SCis fearr go minic toisc go bhfuil siad buan, éasca le láimhseáil sa réimse, agus go n-úsáidtear go forleathan iad ar fud trealamh PON. Ní bhíonn nascóirí FC agus ST chomh minic céanna i suiteálacha fiontair nua, ach tá siad fós coitianta i dtimpeallachtaí tástála agus i gcórais tionsclaíocha áirithe.
Má úsáideann an dá fheiste a bhfuil tú ag nascadh comhéadain éagsúla cónascaire, roghnaigh cábla paiste hibrideach marSC go LCnó LC go FC.

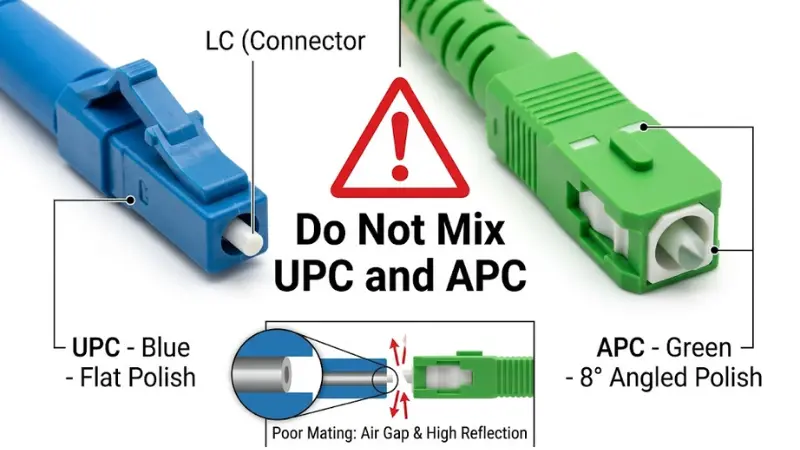

Nascóirí Snáithín UPC vs APC: An Cineál Polainnis Ceart a Roghnú
Tá ancineál snas cónascairecuireann sé isteach go díreach ar chaillteanas fillte agus cinneann sé an bhfuil cábla paiste oiriúnach do chórais atá íogair ó thaobh machnaimh.
| Cineál Polainnis | Dath nascóirí | Caillteanas Tuairisceáin tipiciúla | Is Fearr Le haghaidh |
|---|---|---|---|
| UPC (Teagmháil Ultra Fhisiciúil) | Gorm | Níos mó ná nó cothrom le 50 dB | Ionaid sonraí, Ethernet, tarchur digiteach ginearálta |
| APC (Teagmhálaí Fisiciúil Uillinneach) | Glas | Níos mó ná nó cothrom le 60 dB | FTTH, PON, CATV, físeáin RF, córais WDM |
Úsáideann nascóirí UPC éadan taobh cothrom, cruth cruinneachán, snasta go bailchríoch mhín. Úsáideann nascóirí APC aghaidh dronuilleach 8-chéim a stiúrann solas frithchaite ón gcroíshnáithín, ag baint amach caillteanas fillte i bhfad níos airde. I gcórais PON agus CATV, is féidir le hathmhachnamh droma beag fiú cáilíocht an chomhartha a dhíghrádú nó cur isteach ar chomharthaí analógacha físeáin - agus sin an fáthNascóirí SC / APCatá caighdeánach i líonraí FTTH.
Rabhadh: Ná ceangail nascóir APC le cónascaire UPC.Tá na céimseataí aghaidh dronuilleach agus comhréidh neamh-chomhoiriúnach go fisiciúil. Má dhéantar iad a chúpláil beidh bearna aeir ann a tháirgeann ardchaillteanas ionsáite, drochchaillteanas fillte ar ais, agus d'fhéadfadh sé damáiste buan a dhéanamh don dá dhromchla ferrule. Má fheiceann tú cónascaire glas ar cheann amháin agus cónascaire gorm ar an taobh eile, stop agus fíoraigh sula gceanglaíonn tú é.
Ábhair Jacket agus Rátálacha Cábla
Cinneann an seaicéad seachtrach nuair is féidir cábla paiste a shuiteáil go sábháilte agus cibé an gcomhlíonann sé cóid sábháilteachta dóiteáin áitiúla. I measc na roghanna coitianta tá:
PVC- ginearálta-seaicéad laistigh, oiriúnach don chuid is mó de thimpeallachtaí seomra raca agus trealaimh.LSZH (Hailaigine Íseal Deatach Neamhspleách)- atá ag teastáil i go leor foirgneamh poiblí, tolláin, córais iompair, agus spásanna iata ina bhféadfadh múch tocsaineach ó chábla a dhó daoine a chur i mbaol.OFNR (Riser)- rátáilte do ritheanna cábla ingearacha idir urláir.OFNP (Plenum)- rátáilte do spásanna láimhseála lán-aeir, a bhfuil na ceanglais chóid dóiteáin is déine acu i bhfoirgnimh Mheiriceá Thuaidh.Corpoideachas (polaitiléine)- seaicéad lasmuigh-rátáil le haghaidh taise agus friotaíocht UV.ArmúrthaCuireann - ciseal miotail nó araimíde leis chun frithsheasmhacht in aghaidh bhrúite, cosaint creimirí agus marthanacht mheicniúil i dtimpeallachtaí crua.
Maidir le paisteáil raca lárionad sonraí caighdeánach, is é 2.0mm nó 3.0mm cordaí déphléacsacha LSZH nó PVC an norm. I racaí-ard-dlúis ina bhfuil spás teoranta tráidire ag na céadta cábla paiste, is féidir le cábla 2.0mm nó 1.6mm feabhas suntasach a chur ar bhainistiú an tsreafa aeir agus na gcáblaí. Le haghaidh feidhmeanna lasmuigh nó tionsclaíocha,cáblaí paiste snáithíní armúrthaan chosaint mheicniúil riachtanach a sholáthar.

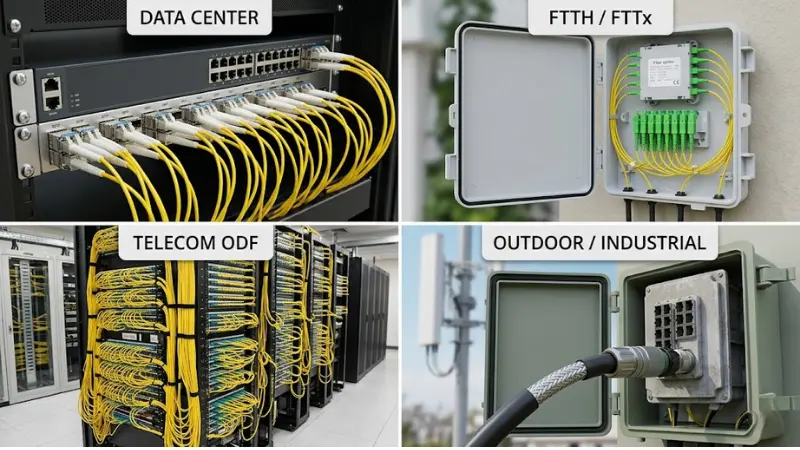

Cá Úsáidtear Cáblaí Paiste Snáithín Mód Aonair?
Ionaid Sonraí agus Idirnaisc -Ardluais
In ionaid sonraí, nascann cáblaí paiste mód aonair barr{0}}de-lasca raca le lasca droma, nascann painéil paiste i réimsí trasnaithe, agus críochnaíonn siad modúil optúla ardluais. Le haghaidhNaisc 100G agus níos faide anonn, tá cáblaí déphléacsacha OS2 LC mód singil péireáilte le trasghlacadóirí LR4 nó ER4 coitianta i gcás achair a sháraíonn teacht na snáthoptaice ilmhódaigh VCSEL{-bunaithe.
Líonraí Iompair Telecom agus 5G
Bíonn oibreoirí teileachumarsáide ag brath ar shnáithín aon-mhóid le haghaidh naisc tosaigh, lár agus aisiompair. Úsáidtear cáblaí paiste go forleathan taobh istigh d'oifigí lárnacha, ifrámaí dáilte optúla (ODFs), ag stáisiúin bonn túr cille, agus i bpointí idirnaisc fáinne meitreo. Is é an t-aon rogha phraiticiúil amháin d'iompar de ghrád iompróra é maolú íseal agus tacaíocht leathan-thonnfhad.
Líonraí Rochtana FTTH agus FTTx
Is gnách go n-úsáideann Fiber-chuig-na-líonraí baile cordaí paiste aonmhóid SC/APC chun OLTanna a nascadh,Scoilteoirí PLC, boscaí dáileacháin, agus ONTanna. Tá an snas APC riachtanach in ailtireachtaí PON toisc go bhfuil an comhartha comhroinnte iartheachtach an-íogair maidir le frithmhachnamh. I gcomh-aireachta FTTH, is fearr SC/APC mar go mbaineann níos mó le rialú machnaimh ná dlús an chalafoirt ag an gciseal rochtana.
Campas Fiontraíochta agus Tógáil Chnámh Droma
Chun naisc a thógáil, fáinní cnámh droma an champais, agus ritheanna snáithíní slándála nó faireachais, soláthraíonn cáblaí paiste aonmhóid i bhfad níos mó acharrochtain agus bandaleithead ná mar a dhéanann ilmhód. Fiú amháin i gcás naisc atá gearr faoi láthair, má shonraítear mód aonair anois seachnaítear an costas a bhaineann le hathchúbláil nuair a uasghrádaítear luasanna ó 10G go 25G, 100G nó níos faide.
Líonraí Comhshaoil Tionscail, Allamuigh agus Géar
Is minic a úsáidtear oibríochtaí mianadóireachta, áiseanna ola agus gáis, córais iompair, líonraí monatóireachta mórbhealaigh, agus imscaradh faireachais lasmuighcáblaí paiste mód singil armúrtha nó garbhcreathadh, taise, foircneacha teochta agus strus fisiceach a sheasamh.

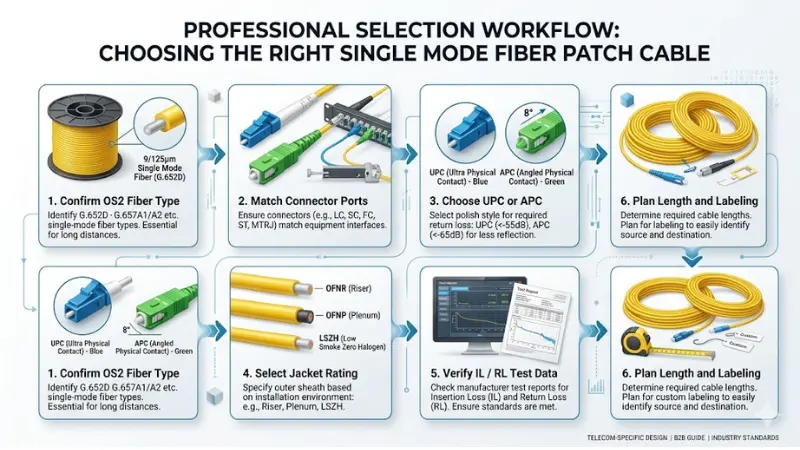

Conas an Cábla Paiste Snáithín Ceart Mód Aonair a Roghnaigh
Tá sé éasca an cábla paiste ceart a roghnú má oibríonn tú trí na céimeanna seo go córasach. Is í an eochair ná sonraíocht an chábla a mheaitseáil leis na ceanglais feidhmíochta trealaimh, timpeallachta agus nasc - gan cábla a roghnú ina aonar.
Céim 1: Deimhnigh an Cineál Snáithín agus Riachtanais Nasc
Tosaigh leis an gcatagóir snáithíní. I gcás beagnach gach tionscadal modh aonair nua, is é OS2 (bunaithe ar snáithín G.652.D) an rogha chaighdeánach. Ansin seiceáil an bhileog sonraí trasghlacadóra le haghaidh tonnfhad tacaithe, uasfhad naisc, agus leibhéil cumhachta a tharchur / a fháil. Is é an cábla paiste comhpháirt amháin sa nasc iomlán - caithfidh sé a bheith ag luí leis an modúl optúil agus an buiséad caillteanais iomlán.
Céim 2: Meaitseáil an Nascóir le Do Chalafoirt Trealaimh
Féach ar an gcalafort fisiciúil ar do transceiver, painéal paiste, ODF, nó bosca teirminéil. I measc na bpéirí coitianta tá: Is gnách go mbíonn nascóirí déphléacsacha LC de dhíth ar mhodúil SFP/SFP+/SFP28; De ghnáth bíonn SC/APC ag teastáil ó chalafoirt FTTH ONT nó scoilteora; Féadfaidh painéil ODF úsáid a bhaint as SC, LC, nó FC ag brath ar an dearadh; Is minic a úsáideann trealamh tástála FC nó SC le hoiriúnóirí idirmhalartaithe.
Má úsáideann an dá chríochphointe nascóirí éagsúla, ordaigh cábla paiste hibrideach - mar shampla,SC/APC chuig LC/UPCchun FTTH ODF a nascadh le lasc Ethernet.
Céim 3: Roghnaigh Polainnis UPC nó APC
An riail is simplí: má tá calafort an trealaimh glas nó má tá an córas bainteach le PON, CATV, nó RF-físeán, bain úsáid as APC. Le haghaidh tarchur caighdeánach Ethernet agus sonraí digiteacha, bain úsáid as UPC. Deimhnigh i gcónaí tríd an lámhleabhar trealaimh nó an tsonraíocht trasghlacadóra - a sheiceáil go bhfuil cineál snas amháin ag teastáil go sainráite ó roinnt gléasanna, agus má úsáidtear an ceann mícheart beidh díghrádú intomhaiste feidhmíochta.
Céim 4: Roghnaigh an Rátáil Jacket agus Trastomhas Cábla
Roghnaigh an t-ábhar seaicéad bunaithe ar an áit a mbeidh an cábla a shuiteáil. I gcás caibinéid lárionad sonraí faoi dhíon, tá LSZH nó PVC coitianta. I gcás aerspásanna iomlána i bhfoirgnimh Mheiriceá Thuaidh, d’fhéadfadh go n-éileoidh OFNP de réir cód áitiúil. Le haghaidh ritheann lasmuigh nó timpeallachtaí atá éilitheach go fisiciúil, roghnaigh seaicéad Corpoideachais nó tógáil armúrtha.
Is rogha phraiticiúil é trastomhas cábla: tá corda 3.0mm láidir agus éasca le láimhseáil le linn na suiteála, agus tá corda 2.0mm nó 1.6mm níos fearr le haghaidh paiste ard-dlúis nuair is ábhar spáis agus aershreafa é.

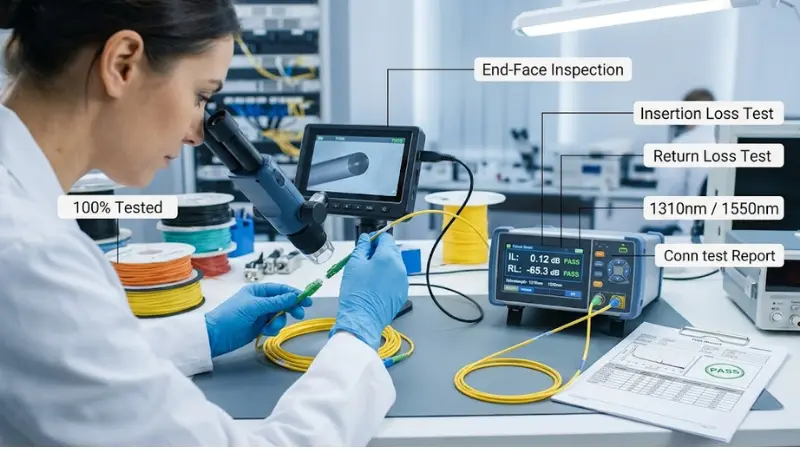

Céim 5: Fíoraigh Caillteanas Ionsáigh, Caillteanas Tuairisceáin, agus Doiciméadúchán Tástála
Ba cheart do sholáthraí cábla paiste cáilíochta torthaí tástála optúla aonair a sholáthar do gach tionól cábla. Is iad na príomhpharaiméadair atá le fíorú:
Caillteanas ionsá (IL):Maidir le cordaí paiste aonmhóid fhoirceanta monarchan, bíonn an IL tipiciúil Níos lú ná nó cothrom le 0.3 dB in aghaidh an chónascaire, le go leor comhthionól cáilíochta níos lú ná nó cothrom le 0.2 dB. Socraíonn an caighdeán ANSI/TIA-568.3 uaschaillteanas cónascaire de 0.75 dB do phéire cúpláilte, ach tá an uasteorainn seo flaithiúil d’aon ghnó chun freastal ar réimse-foirceanta agus splice-ar chónaisc. Maidir le cordaí paiste de dhéantús an mhonarcha, tá gá le hiniúchadh níos dlúithe ar aon rud os cionn 0.3 dB in aghaidh an naisc chúpláilte.
Caillteanas tuairisceáin (RL):Ba cheart go mbainfeadh nascóirí UPC níos mó ná nó cothrom le caillteanas tuairisceáin 50 dB; Ba cheart do chónaisc APC Níos mó ná nó cothrom le 60 dB a bhaint amach. Tá na luachanna seo ríthábhachtach i gcórais atá íogair ó thaobh machnaimh de agus ba cheart iad a fhíorú ar an tuarascáil tástála ag 1310 nm agus 1550nm araon.
Críoch-cáilíocht aghaidhe:PerIEC 61300-3-35, ba chóir aghaidheanna deiridh an chónascaire a iniúchadh le haghaidh scratches, lochtanna, agus éillithe sna criosanna croí agus cumhdaigh roimh cúpláil. Déanann soláthraí iontaofa iniúchadh aghaidh 100% agus cuireann sé na sonraí seo san áireamh sa tuarascáil tástála.
Céim 6: Plean Fad, Lipéadú, agus Pacáistiú
Roghnaigh fad cábla a shroicheann go compordach gan teannas, ach ní chruthaíonn sé an iomarca leaca as a dtagann tráidirí cábla tangled agus sruth aeir lagaithe. Cosnaíonn dea-bhainistiú cábla an snáithín ó dhamáiste lúba - cuimhnigh go bhfuil an ga lúbtha íosta do shnáithín caighdeánach modha aonair 30mm faoi ualach agus 15mm nuair a dhéantar é a dhíluchtú, cé gur féidir le lúbadh-neamhíogair G.657.A2 gathanna níos déine a fhulaingt síos go 7.5mm.
Le haghaidh imlonnaithe níos mó, iarr lipéadú soiléir de réir an chábla (le cineálacha cónascaire, fad, agus sonraí caillteanais), pacáistiú eagraithe de réir nasc nó raca, agus tuarascálacha tástála atá meaitseáilte le cóimeálacha aonair. Sábhálann na sonraí seo am suntasach le linn na suiteála agus laghdaíonn siad earráidí réimse.
Samplaí Roghnúcháin do Chásanna Coitianta
Chun an próiseas roghnúcháin a dhéanamh níos nithiúla, seo trí chás tipiciúil:
Lárionad sonraí SFP{0}}Nasc G (athrú go painéal paiste, 15m):Déphléacsach LC/UPC, OS2 9/125µm, seaicéad LSZH 2.0mm, buí. Is é seo an chumraíocht chaighdeánach don chuid is mó de naisc lárionad sonraí nua-aimseartha.
Nasc bosca teirminéil FTTH (scoilteoir go ONT, 3m):SC/APC simplex, OS2 9/125µm, seaicéad PVC 3.0mm nó LSZH, buí. Tá an snas APC ag teastáil toisc go bhfuil córais PON íogair don chúlmhachnamh ag gach pointe nasctha.
Comh-aireachta lasmuigh go stáisiún bonn (armúrtha, 20m):SC/APC nó déphléacs LC/APC, OS2 9/125µm, armúrtha le seaicéad PE seachtrach. Cosnaíonn an tógáil armúrtha i gcoinne damáiste creimire agus strus meicniúil i dtimpeallachtaí nochta.
Botúin Choitianta le Seachaint
Nascóirí APC agus UPC a mheascadh
Tá sé seo ar cheann de na hearráidí réimse is minice. Ní bheidh ferrule APC snasta ag 8 céim ag cónascadh i gceart le ferrule cothrom UPC. Is é an toradh ná bearna aeir a fhágann go bhfuil ardchaillteanas ionsáite, machnaimh ardaithe, agus damáiste fisiciúil féideartha don dá aghaidh deiridh. Meaitseáil glas le glas i gcónaí agus gorm le gorm.
Neamhaird ar Chomhoiriúnacht Transceiver
Ní mór cábla paiste mód amháin a phéireáil le trasghlacadóir mód amháin. Má cheanglaítear cábla aonmhóid le modúl ilmhód amháin - nó vice versa -, caillfear an iomarca nó ní bheidh aon nasc ar bith ann. Fíoraigh an tsonraíocht transceiver i gcónaí roimh nascadh.
Snáithín Lúbtha Thar A gha Íosta
Tá ga íosta claonta ag gach cábla snáithíneach faoina n-éalaíonn an solas ón gcroí, rud a dhéanann maolú nó damáiste buan. Lean sonraíocht ga lúbtha an déantóra agus seachain casadh géar taobh istigh de thráidirí cábla, painéil paiste, nó imfháluithe raca. Maidir le snáithín caighdeánach G.652.D, is é 30mm an ga lúbthachta íosta de ghnáth. Láimhseálann snáithín Bend-neamhíogair G.657.A1 nó G.657.A2 cora níos déine, ach ba chóir é a ródú go cúramach fós.
Ag bacadh Deireadh-Cigireacht Aghaidheanna agus Glanadh
Is iad éilliú deannaigh agus cáithníneach na cúiseanna is coitianta le caillteanas isteach gan choinne agus teipeanna nasc. Dea-chleachtas tionscail - treisithe agIEC 61300-3-35Tá - chun iniúchadh, glanadh agus ath-iniúchadh a dhéanamh ar aghaidh gach cónascaire roimh cúpláil, ag baint úsáide as micreascóp snáithíneach agus uirlisí glantacháin cuí.
Cáblaí a Roghnú Bunaithe ar Phraghas Amháin
Cosnóidh cábla paiste ísealchostais a shroicheann cáilíocht chónaisc neamh-chomhsheasmhach, tuairiscí tástála in easnamh nó as-de-caillteanas ionchuir sonraí níos mó le linn fabhtcheartaithe agus éagobhsaíocht naisc ná cóimeáil atá cáilithe i gceart. I gcás líonraí gairmiúla, tabhair tosaíocht do sholáthraithe a sholáthraíonn doiciméadú tástála in aghaidh an chábla, cáilíocht chomhsheasmhach an chónascaire, agus tacaíocht theicniúil fhreagrach.
Cad ba chóir a Chuimsiú Nuair a Iarrtar ar Athfhriotail
Agus ordú á dhéanamh nó RFQ á sheoladh chuig soláthraí, cuir na sonraí seo a leanas ar fáil chun bearnaí sonraíochta agus moill táirgeachta a sheachaint:
Cineál snáithín:mód singil OS2 (G.652.D), nó sonraigh an bhfuil cineál eile ag teastáil.Ceanglóir A:LC, SC, FC, ST, nó eile.Ceanglóir B:LC, SC, FC, ST, nó eile (sonraigh más hibrideach é).Cineál Polainnis:UPC nó APC do gach foirceann.Struchtúr cábla:Simplex nó déphléacsacha.Ábhar seaicéad:PVC, LSZH, OFNR, OFNP, PE, nó armúrtha.Trastomhas cábla:0.9mm, 1.6mm, 2.0mm, 3.0mm, nó saincheaptha.Fad:Caighdeán nó saincheaptha, sonraigh lamháltas má tá sé ríthábhachtach.Cainníocht:In aghaidh an fad, in aghaidh na cumraíochta.Riachtanais feidhmíochta optúla:Uaschaillteanas ionsáite agus caillteanas íosta ar ais in aghaidh an chónascaire.Riachtanais tuarascála tástála:In aghaidh an chábla sonraí IL agus RL ag 1310nm agus 1550nm, críoch-torthaí cigireachta aghaidh.Lipéadú agus pacáistiú:De réir -lipéid chábla, raca-pacáistiú eagraithe,-marcanna ar leith don tionscadal.Faomhadh samplach:Cibé an bhfuil samplaí réamhtháirgthe ag teastáil roimh an mórtáirgeadh.
I gcás -tionscadail ar scála mór, is bealach praiticiúil é samplaí a iarraidh roimh orduithe bulc chun oiriúnacht an chónascaire, solúbthacht cábla, cáilíocht lipéadaithe agus doiciméadú tástála a fhíorú sula ngealltar toirteanna táirgeachta iomlána.
Ceisteanna Coitianta
Cén úsáid a bhaintear as cábla paiste snáithín modh aonair?
Nascann sé trealamh optúil i líonraí a dteastaíonn-achair fhada, caillteanas íseal, agus tarchur ardluais uathu. I measc na n-iarratas tipiciúla tá líonraí iompair teileachumarsáide, líonraí rochtana FTTH, idirnaisc lárionad sonraí, cnámh droma an champais fiontair, paisteáil ODF, agus naisc snáithíní tionsclaíocha.
An bhfuil snáithín mód aonair i gcónaí buí?
Is gnách go mbíonn cáblaí paiste mód aonair buí, agus déantar tagairt don dathchódú seo in ANSI/TIA-568.3. Mar sin féin, ní aitheantóir iontaofa é dath amháin. Déan seiceáil i gcónaí ar an marcáil seaicéad clóite agus sonraíocht an táirge chun cineál snáithín a dhearbhú.
Cad é an difríocht idir snáithín mód aonair OS1 agus OS2?
Is catagóir docht de cháblaí maolánacha laistigh é OS1 le uaslagú 1.0 dB/km. Is catagóir tanúcháin níos ísle é OS2 (Níos lú ná nó cothrom le 0.4 dB/km) a thógtar go coitianta ar shnáithín G.652.D, atá oiriúnach d'fheidhmchláir laistigh agus lasmuigh. Tacaíonn OS2 le hoibríocht iomlán speictrim agus is é an rogha chaighdeánach é le haghaidh suiteálacha modh aonair nua.
An féidir liom cábla paiste mód amháin a úsáid ar feadh achair ghearr?
Tá. Oibríonn snáithín mód aonair ar aon achar chomh fada agus a bhíonn an transceiver agus an glacadóir comhoiriúnach. I gcás naisc lárionad sonraí atá an-ghearr, d’fhéadfadh snáithín ilmhód le optaic bunaithe ar VCSEL a bheith níos éifeachtaí ó thaobh costais-, ach tá mód singil ag feidhmiú go foirfe agus tairgeann sé níos mó spás cloiginn bandaleithead don todhchaí.
Cad é an difríocht idir nascóirí UPC agus APC?
Tá aghaidh deiridh snasta cothrom ag nascóirí UPC (Teagmháil Ultra Fhisiciúil) agus de ghnáth baineann siad amach níos mó ná nó cothrom le caillteanas tuairisceáin 50 dB. Tá aghaidh deiridh 8-céimeanna ag nascóirí APC (Teagmháil Fhisiciúil Uillinn) a ghnóthaíonn níos mó ná nó cothrom le caillteanas aischuir 60 dB trí solas frithchaite a dhíriú ar shiúl ón gcroílár. Tá APC ag teastáil le haghaidh FTTH, PON, CATV, agus córais eile atá íogair ó thaobh machnaimh.
An féidir liom nascóir APC a nascadh le cónascaire UPC?
Níl. Tá céimseata aghaidh an dá cheann neamh-chomhoiriúnach go fisiciúil. Má áiríonn tú APC le UPC, beidh sé ina chúis le caillteanas ionsáite ard, droch-chaillteanas tuairisceáin, agus féadfaidh sé damáiste a dhéanamh don dá ferrules cónascaire. Úsáid cineálacha snasna meaitseála - APC le APC, nó UPC le UPC i gcónaí.
An bhfuil LC nó SC níos fearr do cháblaí paiste mód aonair?
Níl ceachtar den dá fheabhas - braitheann an rogha ceart ar do chomhéadan trealaimh. Is fearr LC i dtimpeallachtaí lárionad sonraí ard-dlúis mar gheall ar a fachtóir foirme beag agus a chomhoiriúnacht le trasghlacadóirí stíl SFP. Tá SC caighdeánach in FTTH, teileachumarsáid ODF, agus feidhmchláir líonra rochtana mar gheall ar a marthanacht, a éasca le húsáid, agus a nglacadh go forleathan ar fud trealamh PON. Féach ar ár dtreoir archónaisc snáthoptaice coitiantale haghaidh comparáide níos mionsonraithe.
Cad a chiallaíonn 9/125 i snáithín modh aonair?
Tagraíonn na huimhreacha do chroí-trastomhais an tsnáithín agus cumhdach i miocrón. Tá an croí thart ar 9µm, agus is é 125µm an cumhdach. Seo í an chéimseata chaighdeánach do gach snáithín aonmhóid a shainítear faoi ITU-T G.652.
An bhfuil cábla paiste mód aonair oiriúnach do líonraí 10G, 40G, agus 100G?
Tá. Tacaíonn snáithín mód aonair le gach luas Ethernet reatha ó 1G go 400G agus níos faide anonn, i bhfianaise an mhodúil transceiver cuí. Go deimhin, tá snáithín aonmhóid de dhíth ar fhormhór 40G agus 100G ar fhad (amhail 40GBASE-LR4 agus 100GBASE-LR4 arna sainmhíniú ag IEEE 802.3).
Conas a bheidh a fhios agam an bhfuil mo chábla paiste snáithíní reatha i mód singil?
Seiceáil an téacs clóite ar an seaicéad cábla. De ghnáth marcáiltear cáblaí aonmhóid le "9/125," "SM," nó "OS2." Is táscaire amhairc coitianta é seaicéad buí i dtimpeallachtaí faoi dhíon, ach déan é a fhíorú i gcónaí le priontáil an jacket. Mura bhfuil tú cinnte, is féidir leat an cábla a thástáil freisin le foinse cumhachta optúla ag 1310nm nó 1550nm - taispeánfaidh cábla ilmhód caillteanas an-ard ag na tonnfhaid seo má dhéantar é a thástáil le foinse mód amháin.
An féidir liom cábla paiste OS2 a úsáid le bonneagar OS1?
I bhformhór na gcásanna, tá. Úsáideann an dá OS1 agus OS2 an geoiméadracht snáithín 9/125µm céanna, mar sin tá siad comhoiriúnach go fisiciúil agus is féidir iad a spliced nó a nascadh le chéile. Is é an difríocht is mó i dtógáil cábla agus rátáil tanúcháin. Le haghaidh ríomh an bhuiséid caillteanais, áfach, bain úsáid as sonraíocht tanúcháin na míre is laige sa nasc.
Conclúid
Is comhpháirt bhunúsach é cábla paiste snáithín aonmhóid i líonraí optúla - ó chnámha droma teileachumarsáide go naisc mhíle dheireanacha FTTH chuig fabraicí lárionad sonraí ardluais. Chun an ceann ceart a roghnú ní mór aird a thabhairt ar chineál snáithín, comhéadan cónascaire, snas UPC nó APC, rátáil seaicéad, agus sonraíochtaí feidhmíochta optúla.
Seachas cábla a roghnú bunaithe ar fhad agus ar phraghas amháin, déan é a mheaitseáil leis an dearadh nasc iomlán: an trasghlacadóir, an t-achar, an buiséad caillteanais, an timpeallacht suiteála, agus do riachtanais doiciméadú tástála. Maidir le tionscadail ghairmiúla, is é an cábla paiste mód aonair is fearr ná an ceann a shroicheann le sonraí tástála fíoraithe, a shuiteálann go glan, agus a fheidhmíonn go hiontaofa thar a shaol seirbhíse iomlán.
Má theastaíonn cabhair uait chun cáblaí paiste mód aonair a shonrú do do thionscadal, nó más mian leat samplaí a iarraidh roimh ordú mórchóir,déan teagmháil lenár bhfoireann innealtóireachtale haghaidh tacaíochta teicniúla agus roghanna cumraíochta saincheaptha.
