MDU Fiber Críochnaithe Treoir Cáblú

Cad é MDU? (Coincheap)

Seasann MDU do Il-Aonad Cónaithe. Sa tionscal teileachumarsáide agus líonraithe, tagraíonn an téarma seo d'fhoirgneamh a bhfuil iliomad teaghlach neamhspleách ann. I measc na samplaí coitianta tá foirgnimh árasán, suanliosanna mac léinn, óstáin agus foirgnimh oifige.

Tagraíonn na téarmaí snáithín MDU nó snáthoptaice MDU d'imscaradh-snáithín chuig-na líonraí-baile (FTTH) le haghaidh na-fhoirgnimh seo. Is modh imlonnaithe difriúil é seo ná an cábla do thithe scoite (SDU, Aonad Aonair-Áite):

Tar éis tuiscint a fháil ar an gcoincheap bunúsach maidir le cad é MDU i teileachumarsáid, tá tuiscint níos fearr againn anois ar conas réiteach suiteála snáithíní MDU ar leith a imscaradh.

Cad iad na fadhbanna is féidir leis an treoir seo a réiteach duit?

Is treoir phraiticiúil tionscadal snáithín MDU é seo. Cibé an innealtóir líonra tú atá ag pleanáil tionscadal snáthoptaice MDU / gníomhaire ceannaigh a bhfuil gá aige le tuiscint a fháil ar bhrí MDU sa teileachumarsáid / bainisteoir réadmhaoine atá ag iarraidh a thuiscint cad a sheasann MDU dó i teileachumarsáid

Nó go simplí díograiseoir teicneolaíochta atá ag iarraidh tuiscint a fháil ar phrionsabail cáblaithe cábla MDU, gheobhaidh tú faisnéis úsáideach faoi thionscadail MDU anseo.

úsáidfidh méTáirgí Evolux Fibermar shamplaí toisc go gclúdaíonn ár líne táirge an croí-threalamh le haghaidh cáblaithe MDU: nascóirí snáthoptaice, cordaí paiste, pigtails, scoilteoirí PLC, boscaí teirminéil, agus cuibheoirí-is iad seo go beacht na comhpháirteanna éighníomhacha is coitianta a úsáidtear i suiteáil snáithíní MDU.

Cad iad na straitéisí ba chóir a úsáid le haghaidh méideanna éagsúla MDUanna?

Tá sé ríthábhachtach méid do MDU a thuiscint sular féidir linn tosú ar straitéis a imscaradh, toisc go bhfuil na modhanna imlonnaithe difriúil. Cinneann sé seo cé mhéad scoilteoir, boscaí teirminéil, agus cáblaí snáthoptaice a theastaíonn uait. Déantar tionscadail teileachumarsáide MDU a chatagóiriú i dtrí chineál bunaithe ar líon na n-urlár agus líon na dteaghlach:

Cad é an líonra MDU Fiber cosúil?

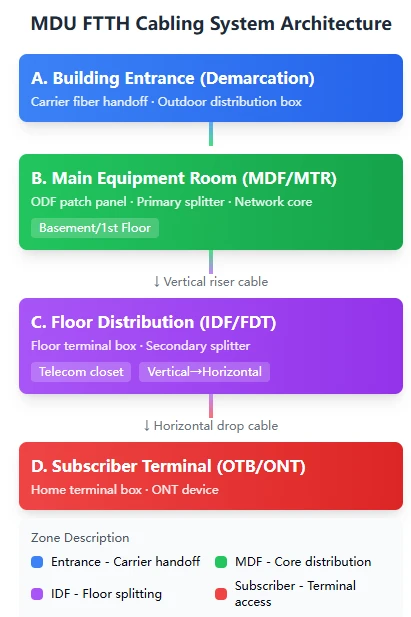

Seo léaráid chun cabhrú leat a thuiscint: Tá ceithre chrios i líonra snáthoptaice MDU iomlán, a shíneann ó chríoch an oibreora go dtí deireadh an úinéara tí:

Is é an post a bhaineann le suiteáil snáithíní MDU ná na ceithre chrios seo a nascadh ag baint úsáide as an trealamh cuí.

Cén chumraíocht atá ag teastáil don phríomhsheomra trealaimh?

An cuimhin leat méid do MDU? Ansin, is féidir linn tosú a thuiscint conas an seomra príomh-trealaimh comhfhreagrach a chumrú. Tá an príomh-seomra trealaimh freagrach go príomha as foirceannadh snáthoptaice seachtrach, príomhródaíocht agus dáileadh, rud a chuireann isteach ar acmhainn agus inscálaitheacht iomlán an ghréasáin. Tá táirgí oiriúnacha liostaithe agam go díreach le haghaidh do thagairt:

Cumraíocht Trealamh Molta Fiber Evolux

Is príomhphíosa trealaimh é ODF (Fráma Dáilte Optúil) sa seomra máistir trealaimh. Tá gnéithe suntasacha éagsúla ag painéil phaiste ODF Evolux: cuma néata, sreangú réasúnta, éasca le aimsiú, agus suiteáil shimplí-tá siad seo thar a bheith tábhachtach le haghaidh cothabhála níos déanaí.

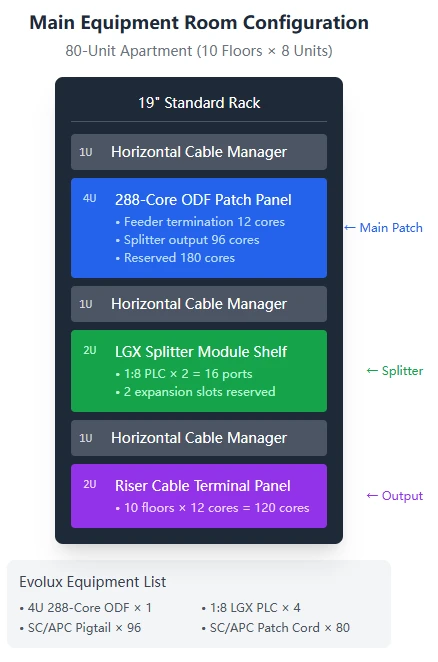

Sampla sonrach ó Evolux: Scéim cumraíochta d’fhoirgneamh árasán lár-ardú 80-aonad

Más foirgneamh 10-scéal é do thionscadal freisin le 8 n-aonad in aghaidh an urláir, 80 aonad san iomlán, is féidir do phríomhsheomra trealaimh a chumrú mar seo a leanas:

Liosta trealaimh a úsáidtear sa réiteach:·

• 4U 288-raca croí-fheisteas ODF × 1
• 1:8 scoilteoir LGX PLC × 4 (2 in úsáid, 2 ar fuireachas)
• Iarann ​​​​SC/APC 1m × 96
• Corda paiste SC/APC 2m × 80
• 1U raca bainistíochta cábla cothrománach × 3

Cad é scoilteoir optúil PLC? Conas a úsáidtear é in MDU?

Ní fhéadfaidh oibreoirí ach 1-2 snáithíní optúla (a fhreagraíonn do 1-2 calafort PON) nó líon teoranta snáithíní a sholáthar, ach ní mór dúinn mórán nó fiú na céadta teaghlach a nascadh. Sa chás seo, úsáidtear scoilteoir optúil chun an fhadhb seo a réiteach trí "ceann a iompú isteach i go leor." Úsáideann scoilteoir optúil PLC prionsabal na dtreoracha tonn optúla chun léas solais a "roinnt go haonfhoirmeach" ina il-léasaí. Mar shampla, tá 1 ionchur agus 8 aschur ag scoilteoir 1:8, agus tá thart ar 1/8 de neart an chomhartha bunaidh ag gach aschur.

Éilíonn cásanna éagsúla iarratais go n-úsáidfear scoilteoirí le cineálacha pacáiste comhfhreagracha:

Tábla Tagartha Cóimheas Scoilte:

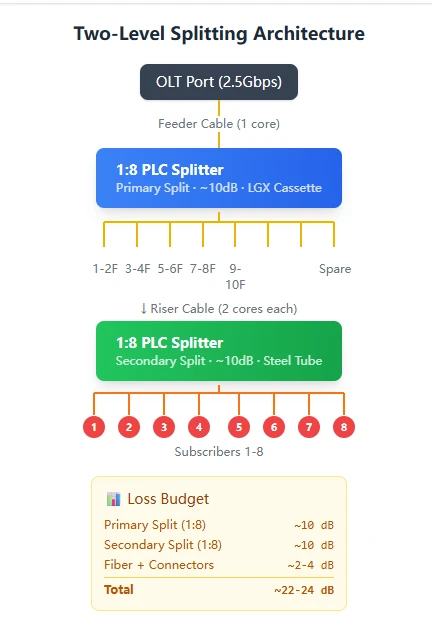

Ar cheart duit scoilteadh céime amháin nó dhá chéim a roghnú?

Is éard atá i gceist le scoilteadh aonchéime ná scoilteoir mór (m.sh., 1:32) a chur san íoslach, ag scoilteadh an snáithín go díreach chuig gach teaghlach ina 32 cosán. Tá an cur chuige seo simplí i struchtúr agus tá níos lú pointí scoilte aige, ach tá an cáblaí casta mar gheall ar líon méadaithe na gcáblaí snáthoptaice.

Is éard atá i gceist le scoilteadh dhá chéim ná scoilteoir 1:8 a chur san íoslach, agus ansin scoilteoir 1:8 eile ar gach urlár, ag freastal go héifeachtach ar 8 x 8=64 teaghlach. Éilíonn an modh seo níos lú cáblaí snáthoptaice agus tá sé níos solúbtha, ach méadaíonn an chéim scoilteadh breise caillteanas snáithín thart ar 10dB.

Maidir le MDUanna a bhfuil níos mó ná 30 teaghlach acu, molaimid scoilteadh dhá chéim. Is é seo an cur chuige príomhshrutha maidir le suiteáil snáithín MDU.

Conas bosca teirminéil a roghnú?

Is é an t-achar sreangú urláir an "pointe trasnaithe" de cháblaí optúla cnámh droma ingearacha agus de cháblaí titime cothrománacha-na cáblaí optúla sa "talamh" riser anseo, agus ansin brainse isteach i gcáblaí optúla iolracha a nascann gach teaghlach.

Boscaí Teirminéil Dhíon

Boscaí Teirminéil Uiscedhíonach Lasmuigh

Má tá an closet teileachumarsáide tais, nó má tá an pointe dáileacháin lasmuigh, bain úsáid as cineálacha uiscedhíonach:

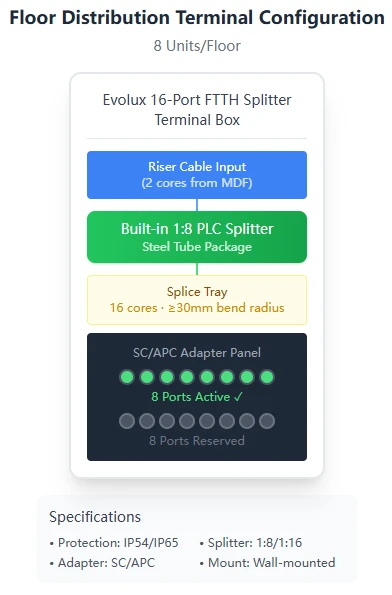

Léaráid Suiteála Bosca Críochfoirt an Urláir:

Conas cábla snáthoptaice a roghnú? Cén cineál ba chóir a úsáid le haghaidh áiteanna éagsúla?

Chun cábla MDU a roghnú, ní mór suíomh na suiteála, na bunriachtanais chomhairimh, agus rátáil an lasair-mhothúcháin a chur san áireamh. Úsáidtear cineálacha éagsúla cáblaí snáthoptaice i réimsí éagsúla:

Cáblaí Cnámh Droma Riser

Cáblaí Dáilte Cothrománach

Cábla Buail

Déanann MDU a cheangal ar chábla snáthoptaice G657 le haghaidh suiteáil tí?

Tá an tsraith G657 "bend-snáithín neamhíogair," rud a chiallaíonn gur féidir leis oibriú le ga lúbthachta an-bheag gan caillteanas a mhéadú. Déanann sé seo an-oiriúnach do choirnéil an halla agus do chromáin daingean seoladáin.

Cá bhfuil an bosca teirminéil snáthoptaice suite?

Is é an bosca teirminéil snáthoptaice an stad deireanach chun go sroichfidh cáblaí snáthoptaice baile an úsáideora-tá an móideim optúil (ONT) nasctha anseo.

Roghnú Bosca Teirminéil Baile

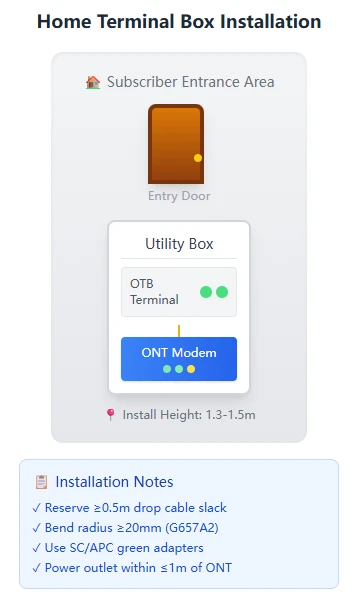

Léaráid Shuiteála agus Príomhphointí:

Nascóirí agus Cuibheoirí snáthoptaice: Tá na Gabhálais Beaga seo ríthábhachtach

I líonraí snáithíní MDU, úsáidtear cónaisc agus cuibheoirí, cé go bhfuil siad beag ó thaobh méide, i gcainníochtaí móra agus tá ról ríthábhachtach acu-tá siad freagrach as naisc "breiseán-agus-imirt" a chumasú idir snáithíní optúla.

Cineálacha Cónascaire Coiteann

Molaimid úsáid a bhaint as SC/APC le nascóirí glasa go comhsheasmhach. Cabhróidh sé seo le cur isteach mícheart a sheachaint.

Cad faoi MDUanna móra?

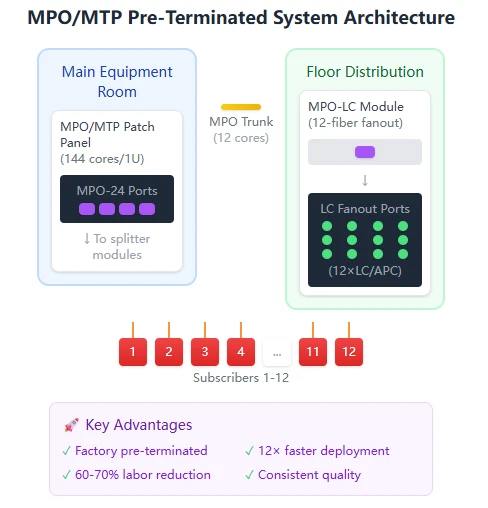

Is féidir linn réiteach ard-dlúis MPO/MTP a úsáid:

Maidir le tionscadail mhóra snáthoptaice MDU a bhfuil níos mó ná 200 úsáideoir iontu, tá croí-nascairí aonair traidisiúnta ró-neamhéifeachtúil. Is féidir le réiteach MPO/MTP Evolux éifeachtúlacht imlonnaithe a fheabhsú go suntasach.

Sonraíochtaí painéil paiste MPO/MTP

Buntáistí córais réamhfhoirceanta MPO:

Maidir Evolux Fiber

Shenzhen Evolux Snáithín Co, Teo., a bunaíodh in 2013, ag díriú ar T & F agus déantúsaíocht táirgí nascachta snáthoptaice.

Príomhlínte Táirge:

• Nascóirí snáthoptaice
• Cordaí Paiste
• Pigtails
• Scoilteoirí
• Boscaí Teirminéil
• Cuibheoirí
• MPO/MTP
• Táirgí -Ard-Dlúis

Clúdaíonn na táirgí seo gach riachtanas nascachta éighníomhach le haghaidh innealtóireacht snáthoptaice MDU.

Seirbhísí:

• Dearadh réitigh cáblaithe MDU saincheaptha
• Roghnú táirgí agus tacaíocht theicniúil
• Oiliúint tionscadail ar-suíomh
• Tar éis{0}}tacaíocht theicniúil tar éis díolacháin

Déan teagmháil linn anois le haghaidh do réiteach saincheaptha!
