Nascóirí Tapa Fiber snáthoptaice: Splice Meicniúla vs Comhleá Splice

Ligeann nascóir gasta snáthoptaice do shuiteálaithe deireadh a chur le snáithíní optúla go díreach sa réimse - ag painéal paiste, agusBosca teirminéil FTTH, fráma dáileacháin optúla, nó pointe titim - gan fanacht le cóimeálacha cábla déanta sa mhonarcha. Seans go bhfeicfeá cónascaire sciobtha snáthoptaice air, nascóir snáithíní in-shuiteáilte réimse, nó nascóir cóimeála páirce.

I gcás fhormhór na dtionscadal líonra FTTH agus rochtana, ní hamháin gurb í an fhíorcheist ná cad is cónascaire tapa ann, ach cén modh foirceanta páirce le húsáid: cónascaire mear splice meicniúil nó splice comhleá-ar chónascaire. Braitheann an freagra ar do bhuiséad caillteanas nasc, cineál cábla, timpeallacht suiteála, na huirlisí atá ar fáil, agus an bhfuil an nasc sealadach nó buan.

Déanann an treoir seo an dá mhodh a shíneadh go mion - conas a oibríonn siad, cén áit is fearr a n-oibríonn gach ceann acu, agus cad ba cheart duit féachaint air le linn suiteála - ionas gur féidir leat an ceart a roghnúcónascaire tapa snáthoptaicedo do thionscadal.

Cad is Ceanglóir Tapa Fiber snáthoptaice ann?

Is nascóir snáthoptaice gasta é atá deartha le haghaidh suiteáil ar-suíomh. In ionad corda paiste réamhfhoirceanta a ordú nó ferrule lom a snasú de láimh, stiallann an suiteálaí an cábla, scoilteann sé an snáithín, agus cuireann sé isteach i struchtúr ailínithe meicniúil nó i gcomhleá é-snaidhmeann sé isteach i monarcha-gobán cónascaire snasta é. Is é an toradh ná nasc{-réimse críochnaithe atá réidh le haghaidh tástála agus seirbhíse.

I measc na n-iarratas tipiciúla tá:

• Foirceannadh cábla titim FTTH ag asraonta balla suibscríobhaí, boscaí teirminéil, nó pointí dáileacháin laistigh
• Dáileadh snáithín ifrámaí dáilte optúla (ODF) agus painéil paiste
• Athchóiriú snáithín éigeandála nuair nach bhfuil -tionól réamhdhéanta ar fáil ar an suíomh
• naisc Sealadacha le linn tógála, tástáil, nó coimisiúnú líonra
• Cáblú laistigh agus na tionscadail líonra rochtana -mhíle deiridh

Tá an chuid is mó de réitigh chónaisc inshuiteáilte réimse-i dhá chatagóir: nascóirí gasta splice meicniúla agus splice comhleá-ar chónaisc. Táirgeann an dá cheann nasc optúil inúsáidte, ach tá difríocht shuntasach eatarthu maidir le feidhmíocht chaillteanais, iontaofacht fadtéarmach, riachtanais uirlisí agus costas.

An “Ceanglóir Mear” é Comhleá-Ar Nascóir fós?

Go docht labhairt, úsáideann go leor suiteálaithe an téarma "cónascaire tapa" chun tagairt a dhéanamh do chónaisc splice meicniúla - an cineál is féidir leat a shuiteáil le cleaver, cúpla uirlisí láimhe, agus gan aon splicer comhleá. Mar sin féin, is réiteach foirceanta réimse é splice comhleá-ar chónaisc freisin, agus feidhmíonn siad an cuspóir céanna: foirceann snáithíní cónasctha a chruthú ar an suíomh gan snasú monarchan.

Sa treoir seo, caithfimid leis an dá cheann mar roghanna cónascaire insuiteála réimse-agus cuirimid i gcomparáid iad taobh le taobh ionas gur féidir leat cinneadh a dhéanamh bunaithe ar do riachtanais tionscadail iarbhír seachas ar théarmaíocht.

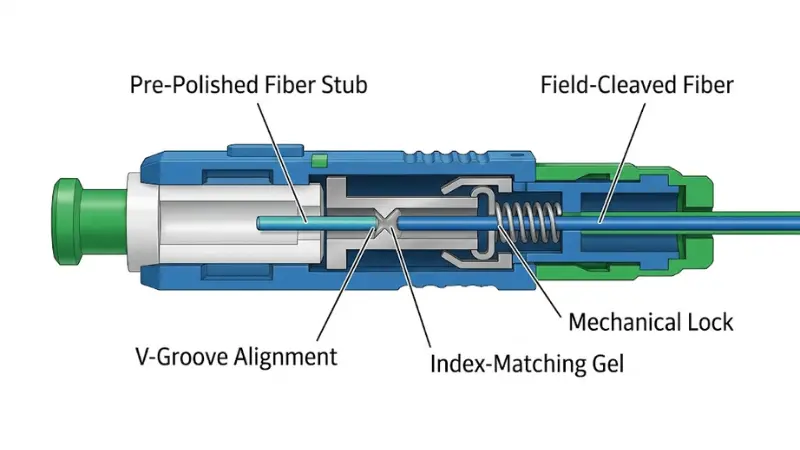

Nascóirí Meicniúla Snáithín snáthoptaice Mear: Conas a Oibríonn sé

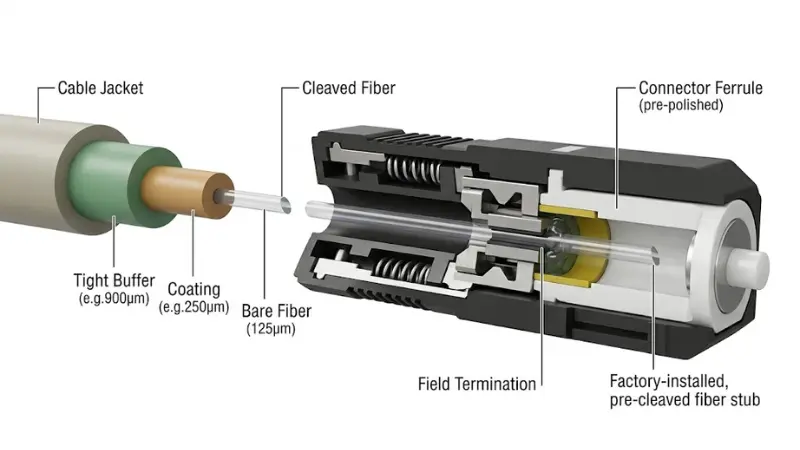

I nascóirí gasta splice meicniúil tá réamh-stub snáithíní snasta monarchan gearr laistigh den chónascaire. Sa réimse, déanann an suiteálaí snáithín atá bainte agus scoilte a ailíniú leis an gconaic seo trí úsáid a bhaint as beachtas V-groove nó meicníocht ailínithe comhchosúil. Laghdaítear frithchaitheamh Fresnel agus laghdaítear an caillteanas optúil ag an acomhal má dhéantar innéacsú glóthach idir an dá cheann snáithíní.

Tá an t-ord suiteála simplí: stiall an seaicéad cábla agus an sciath go dtí fad sonraithe an mhonaróra, glan an snáithín lom, scoilt é, sleamhnaigh isteach sa chorp cónascaire é go dtí go gcomhlíonann sé an stub snasta, agus cuir an meicníocht i bhfeidhm.

Tá nascóirí tapa meicniúla ar fáil i gcineálacha comhéadain coitianta, lena n-áirítearSC APC, SC UPC, agus cumraíochtaí LC, agus is féidir leo oibriú le snáithín singlemode agus multimode ag brath ar dhearadh an táirge.

Buntáistí Nascóirí Meicniúla Meicniúla

Costas iontrála níos ísle

Is é an buntáiste is mó nach bhfuil gá le splicer comhleá. I gcás imscaradh beag FTTH nó criú deisiúcháin a láimhseálann foirceann ó am go chéile, baineann sé seo an costas trealaimh aonair is mó. Is leor trealamh uirlisí bunúsach le scoiltaire, uirlisí stripping, ábhair ghlantacháin, agus aimsitheoir lochtanna amhairc chun tús a chur leis.

Luas sa pháirc

Is féidir le suiteálaí taithí cónascaire tapa meicniúil a chomhlánú i gceann cúpla nóiméad. In obair chábla titim FTTH - áit a bhfuil an cónascaire suiteáilte go minic taobh istigh de bhosca teirminéil dhlúth nó asraon balla le spás teoranta - a bhfuil tábhacht ag baint le luas, go háirithe nuair a bhíonn an iliomad titeann suibscríobhaí ag an bhfoireann le críochnú in aon lá amháin.

Inaistritheacht

I spásanna daingean mar bhoscaí dáileacháin an halla, cuaillí aerga, nó áitribh custaiméirí, b’fhéidir nach mbeadh sé praiticiúil a bheith ag iompar socrú splicing comhleá iomlán. Tá feiste cónascaire meicniúil oiriúnach i pouch crios.

Úsáideach le haghaidh athchóiriú sealadach nó éigeandála

Nuair a dhéantar damáiste do chábla agus go gcaithfidh an nasc teacht ar ais go tapa, is féidir le cónascaire tapa meicniúil seirbhís a athchóiriú agus deisiú buan sceidealta. Tá anCumann snáthoptaice (FOA)tugann sé dá aire go n-úsáidtear splices meicniúla go coitianta le haghaidh athchóiriú tapa agus le haghaidh feidhmchláir nascóirí splice snasta réamh-{0}.

Teorainneacha ar Chónascairí Meicniúla Meicniúla

Riosca caillteanas isteach níos airde

Toisc go gcoinnítear an snáithín páirce agus an stub réamhsnasta le chéile go meicniúil seachas go comhleádh, tá an nasc níos íogaire maidir le cáilíocht scoilte, deireadh snáithíní-glaineacht aghaidhe, cruinneas ailínithe, agus doimhneacht ionsáite. De réir threoir bhuiséad caillteanais an FOA, is féidir leis an luach pleanála do chónaisc splice réamhsnasta nó meicniúla a bheith chomh hard le 0.75 dB ar a mhéad in aghaidh na gcaighdeán TIA-568 caighdeáin, i gcomparáid le thart ar 0.3 dB do ghreamaitheacha-splice snasta nó comhleá-ar chónaisc. Go praiticiúil, déanfaidh cónascaire meicniúil dea-shuiteáilte níos fearr ná an t-uasmhéid, ach tá an lamháil earráide níos déine.

Braitheann caillteanas tuairisceáin go mór ar fhorghníomhú

Má tá an glóthach meaitseála innéacs-truaillithe, tá an uillinn scoilte múchta, nó mura suíonn an snáithín i gceart in aghaidh an stub, féadfaidh frithchaitheamh méadú - imní faoiFeidhmchláir SC APCa úsáidtear i líonraí PON áit a bhfuil sonraíochtaí docht maidir le caillteanas fillte.

Cobhsaíocht mheicniúil fhadtéarmach

Coinnítear na snáithíní in áit seachas iad a cheangal go buan. Le himeacht ama, féadfaidh creathadh, rothaíocht theirmeach, nó gluaiseacht cábla an t-ailíniú a athrú, go háirithe in imfháluithe lasmuigh nó faoi dhrochchosaint.

Íogaireacht chomhshaoil

Is féidir le taise, deannach agus athruithe teochta dul i bhfeidhm ar an innéacs-meaitseáil glóthach agus ar an ailíniú meicniúil. Le haghaidh titeann FTTH lasmuigh nó áiteanna atá faoi lé foircneacha teochta, tá cosaint imfhálaithe cuí riachtanach.

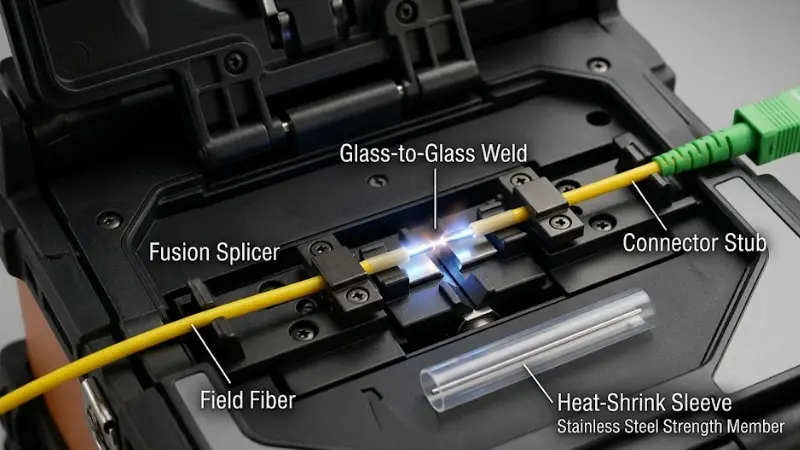

Fusion Splice-Ar an gCeanglóir: Mar a Oibríonn sé

Úsáideann splice comhleá-ar chónascaire monarcha gearr-poircealláin shnáithíneacha snasta atá suite cheana féin i bhfairéal an chónascaire. Sa réimse, stiallann an suiteálaí agus scoilteann sé an snáithín atá ag teacht isteach, ansin úsáideann acomhleá splicerchun an dá chríoch snáithíní a leá agus a cheangal go buan. Tar éis splicing, cosnaítear an t-alt le muinchille crapadh teasa nó le tosaithe cosanta comhtháite.

Tagann an modh seo in ionad an ailínithe meicniúil le gloine iarbhír-go-táthú gloine, rud a chuireann deireadh leis an mbearna aeir agus an t-innéacs-a mheaitseálann glóthach go hiomlán.

Buntáistí Comhleá Splice-Ar Nascóirí

Caillteanas splice níos ísle agus níos comhsheasmhaí

Táirgeann comhleá splicing alt buan ina bhfuil na croíleacáin snáithíní leáite le chéile. Molann an FOA luach pleanála de 0.15 dB in aghaidh an splice comhleá singlemode le haghaidh ríomhanna buiséid chaillteanais, agus baineann teicneoirí oilte torthaí faoi bhun 0.1 dB de ghnáth. In éineacht leis an-stub cónascaire snasta sa mhonarcha, is gnách go seachadann splice comhleá-ar chónascaire caillteanas ionsáite iomlán níos ísle ná mar a dhéantar le rogha meicniúil.

Comhpháirt fhisiciúil níos láidre

Is táthú buan é splice comhleá. Ní athróidh nó ní dhíghrádóidh sé ó chreathadh, rothaíocht theirmeach, ná teannas cábla mar is féidir le ailíniú meicniúil. Baineann sé seo le dúnadh splice lasmuigh, bealaí cnámh droma, agus aon nasc a chaithfidh fanacht seasmhach ar feadh na mblianta.

Oiriúnach níos fearr do naisc aonmhód agus -chaillteanais íseal

Snáithín singlemodetá croí-trastomhas thart ar 9 µm, mar sin is féidir fiú earráidí ailíniú beag a tháirgeadh caillteanas intomhaiste. Soláthraíonn comhleá splicing an croí-ailíniú daingean atá de dhíth ar líonraí aonmhód, rud a fhágann gurb é an modh foirceanta roghnaithe do naisc rochtana fada, cnámh droma agus ardfheidhmíochta.

Iontaofa le haghaidh tástála glactha gairmiúla

Nuair a éilíonn an tionscadal cailleadh ionsáite doiciméadaithe agus torthaí tástála OTDR - toisc go ndéanann formhór imscaradh iompróra agus fiontair - mar gheall ar chomhsheasmhacht an splice comhleá-ar chónaisc is fusa critéir glactha a chomhlíonadh.

Teorainneacha le Comhleá Splice-Ar Chónascairí

Costas trealaimh níos airde

Is infheistíocht shuntasach tosaigh iad splicer comhleá, bearrtha beachtas, sleeves cosanta splice, agus soláthar cumhachta. Maidir le conraitheoir nach ndéanann ach foirceannáin ócáideacha amháin, d’fhéadfadh sé nach mbeadh sé seo inchosanta.

Níos mó scileanna agus am socraithe

Cé go n-uathoibríonn splicers nua-aimseartha ailíniú snáithíní agus rialú stua, tá teicníc ullmhúcháin chuí fós ag teastáil ón suiteálaí - stripping glan, fad scoilte ceart, calabrú stua, agus cosaint splice. I gcás deisiú éigeandála amháin ag suíomh suibscríobhaí, féadfaidh an t-am socraithe agus cuimilt síos a bheith níos mó ná an t-am splice iarbhír.

Ceangal buan

Nuair a bheidh sé splicáilte, ní féidir an t-alt a athoibriú. Más gá an nasc a athródú nó an nascóir a athsholáthar, ní mór an snáithín a ghearradh agus a-foirceannadh arís.

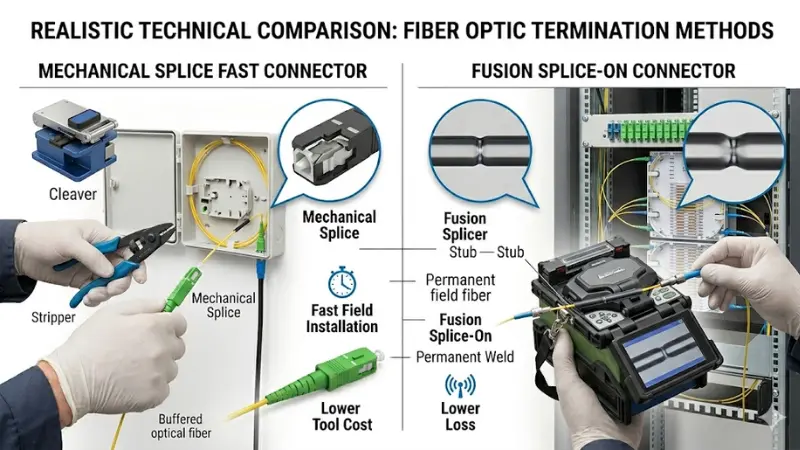

Splice Meicniúla vs Fusion Splice: Taobh-le-Comparáid Taoibh

Nóta: Braitheann na luachanna caillteanais iarbhír ar chineál snáithín, cáilíocht scoilte, dearadh cónascaire, agus scil teicneoirí. Fíoraigh i gcónaí i gcoinne bhuiséad caillteanais naisc do thionscadal.

Cineálacha Nascóirí Molta de réir Feidhmchláir

Roghnú an Nascóirí Ceart Mear: Cásanna Feidhmchláir

Suiteáil Cábla Buail FTTH

I dtionscadal tipiciúil FTTH, cuireann an suiteálaí deireadh leis an gcábla titim ag an síntiúsóirbosca teirminéilnó balla-asraon gléasta, a nascann an snáithín isteach le comhéadan SC APC nó SC UPC a nascann leis an ONU nó leis an ONT. Is minic gur imfhálú plaisteach beag é an spás oibre suite ar bhalla nó taobh istigh de bhosca dáileadh halla, áit a gcaithfidh an suiteálaí an snáithín a stialladh, a scoilteadh agus a fhoirceannadh laistigh de nóiméad.

Maidir leis an gcás seo, úsáidtear nascóirí tapa meicniúla go forleathan toisc go bhfuil siad tapa, nach dteastaíonn aon splicer comhleá orthu, agus go gcosnaíonn siad níos lú in aghaidh an titim. Oibríonn sé seo go maith nuair a bhíonn go leor corrlaigh - i mbuiséad caillteanais ODN an líonra, mar shampla, i -naisc ghearrachair GPON áit a bhfuil an chonair iomlán ó OLT go ONU laistigh de chúpla céad méadar agus an cóimheas scoilte measartha.

Mar sin féin, má tá an nasc níos faide, tá an cóimheas scoilteadh níos airde (mar 1:32 nó 1:64 ag baint úsáide asScoilteoirí PLC), nó má théann an cábla trí mhíreanna amuigh faoin aer le nochtadh teochta, tugann splice comhleá-ar chónascaire caillteanas níos déine agus níos intuartha duit a chuidíonn le corrlach naisc a chaomhnú.

Deisiúchán Snáithín Éigeandála

Nuair a ghearrtar cábla agus go bhfuil an líonra síos, is é an tosaíocht atá ann seirbhís a athchóiriú go tapa. Is féidir le cónascaire tapa meicniúil an nasc a thabhairt ar ais ar líne i nóiméid, gan am socraithe a bheith ag splicer comhleá. Iompraíonn go leor foirne cothabhála nascóirí tapa meicniúla go sonrach chun na críche seo.

An sreabhadh oibre praiticiúil: suiteáil cónascaire meicniúil chun seirbhís a chur ar ais láithreach, ansin sceideal cuairt leantach le splicer comhleá chun splicer buan a chur in ionad an alt sealadach. Cothromaíonn an cur chuige dhá chéim seo luas agus iontaofacht fhadtéarmach.

Cnámh Droma agus Naisc Lasmuigh

Maidir le dúnadh splice lasmuigh, cáblaí cnámh droma, agus bealaí tarchuir fada, is é splicing chomhleá an rogha chaighdeánach. Is gnách go n-iompraíonn na naisc seo méideanna tráchta níos airde, bíonn buiséid chaillteanais níos déine acu, agus caithfidh siad maireachtáil le blianta de nochtadh do thaise, UV, luchtú gaoithe agus rothaíocht teochta. Soláthraíonn táthú buan splice comhleá an neart meicniúil agus cobhsaíocht optúil a éilíonn na timpeallachtaí seo.

Is féidir le nascóirí meicniúla a bheith le feiceáil go fóill i líonraí rochtana lasmuigh - mar shampla, ag cuaille-suiteáiltebosca dáilteáit a nascann cáblaí titim leis an bhfriothálaí - ach ba chóir iad a shuiteáil taobh istigh d’imfhálú atá séalaithe i gceart agus iad a thástáil go cúramach.

Lárionad Sonraí agus Foirceannadh ODF

In ionaid sonraí agus i dtimpeallachtaí ODF, braitheann an rogha ar dhearadh an cháblaithe agus ar dhlús an chalafoirt. Le haghaidhnaisc ardluais 100G nó 400G, tá gach codán de dB tábhachtach. Comhleá-ar chónaisc nó ar thionóil mhonarchan réamhfhoirceanta (ar nósNascóirí MPO/MTP) is fearr toisc go seachadann siad feidhmíocht chomhsheasmhach, íseal{-caillteanas thar na céadta nó na mílte port.

Is féidir le nascóirí meicniúla meicniúla oibriú le haghaidh gluaiseachtaí allamuigh, breiseáin agus athruithe nuair a luacháiltear inrochtaineacht agus luas - ach seiceáil i gcónaí buiséad iomlán an chaillteanais naisc sula ndéanann tú cinneadh.

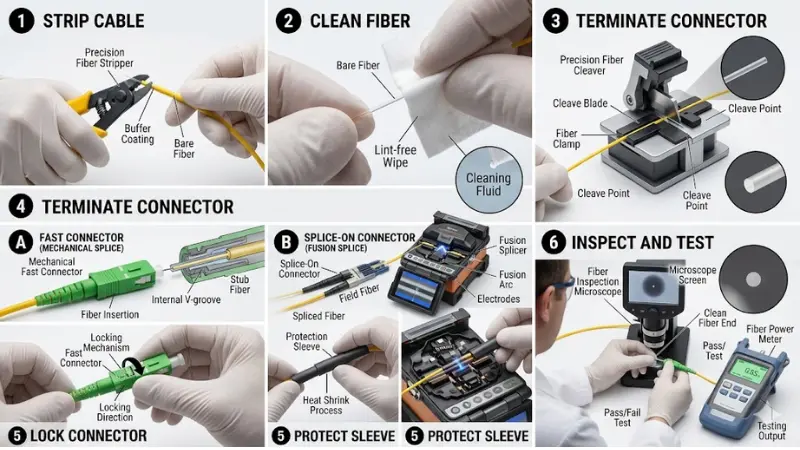

Suiteáil agus Tástáil Cleachtais is Fearr

Níl cónascaire tapa snáthoptaice ach chomh maith leis an suiteáil taobh thiar de. Rianaíonn an chuid is mó de theipeanna foirceannadh páirce siar go dtí éilliú, droch-chaighdeán scoilte, fad mícheart na stiallacha, nó níor tharla tástáil.

1. Stráice go dtí an Fad Ceart

Tá gach cónascaire tapa deartha thart ar dhoimhneacht ionchuir snáithíní ar leith. Lean sonraíocht fad stiall an mhonaróra go díreach. Ciallaíonn stríoc ró-ghearr nach sroichfidh an snáithín an stub réamhsnasta; d'fhéadfadh baint ró-fhada leis an snáithín búcla laistigh den chorp cónascaire.

2. Glan an Snáithín Bare Roimh Cleaving

Tar éis é a bhaint, wipe an snáithín lom le lint-sipéid optúla saor in aisce agus alcól iseapróipile. Is féidir le haon iarmhar ón sciath, deannach nó ola ar dhromchla an tsnáithín an pointe splice nó an glóthach meaitseála innéacs a éilliú, rud a fhágann go gcailltear isteach ardaithe.

3. Bain úsáid as Cleaver Cáilíochta agus é a chothabháil

Is é cáilíocht scoilte an athróg aonair is tábhachtaí i bhfoirceannadh réimse - do mhodhanna meicniúla agus comhleá araon. Táirgeann scoilteacht mhaith foirceann cothrom snáithíneach ingearach le uillinn scoilte faoi 1 chéim. Cruthóidh scoilteacht lag le sliseanna, liopaí, nó aghaidh dronuilleach ardchaillteanas beag beann ar cháilíocht an chónascaire. Athsholáthar nó rothlaigh an lann cleaver de réir sceidil an mhonaróra; tá lann caite ina chúis choitianta le drochthorthaí sa réimse.

4. Ná Dteagmháil leis an Deireadh Snáithín Tar éis Cleaving

Is féidir fiú méarloirg ar an deireadh snáithín scoilte solas scaipthe agus caillteanas a mhéadú. Déan an snáithín a láimhseáil ach amháin ag an gcuid brataithe agus cuir isteach sa chónascaire é díreach tar éis scoilteadh.

5. Lean Nós Imeachta Tionóil an Chónascaire

Le haghaidh cónascaire mear meicniúil, cuir isteach an snáithín go dtí go mbraitheann tú go gcomhlíonann sé an greamán réamhsnasta, ansin bain úsáid as an meicníocht glasála. Le haghaidh splice comhleá-ar chónascaire, cuir an snáithín páirce agus an stub cónascaire araon isteach sa splicer, rith an splice, cuir an chosaint - Laghdaigh teasa i bhfeidhm, agus scrúdaigh an toradh ar thaispeántas an splicer.

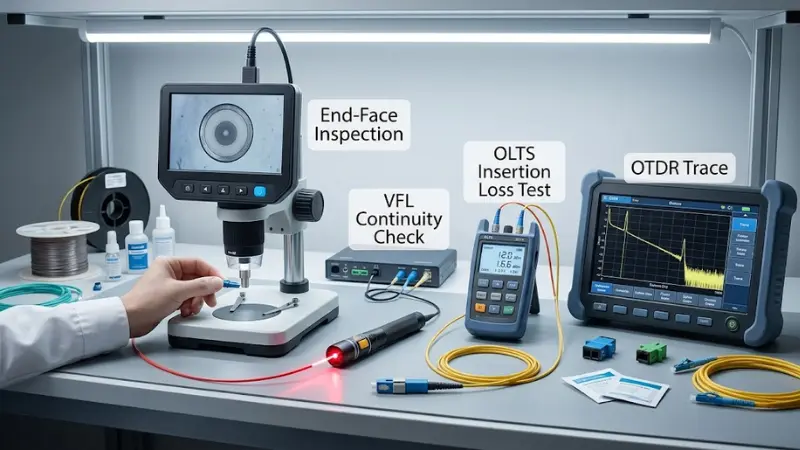

6. Iniúchadh agus Tástáil Roimh Aistriú

Ba cheart cigireacht agus tástáil a dhéanamh ar gach réimse{0}}nascairí foirceanta sula dtabharfar an nasc. Ar a laghad:

• Úsáid micreascóp snáithín nó taiscéalaí físe iniúchta chun aghaidh deiridh an chónascaire a sheiceáil le haghaidh éillithe. Is é an caighdeán tionscail le haghaidh iniúchadh aghaidheIEC 61300-3-35, a shainmhíníonn critéir pas / teip le haghaidh scratches, smionagar, agus lochtanna thar criosanna éagsúla den ferrule.
• Bain úsáid as aimsitheoir locht amhairc (VFL) chun leanúnachas an tsolais a fhíorú agus chun lochtanna soiléire a aithint amhail lúbanna macra nó snáithíní briste.
• Le haghaidh tástála glactha, tomhais an caillteanas ionsáite le tacar tástála caillteanais optúla (OLTS). Ar naisc níos faide nó bealaí iomadúla-splice, cuir rian OTDR leo chun caillteanais teagmhas aonair feadh an tsnáithín a shainaithint.

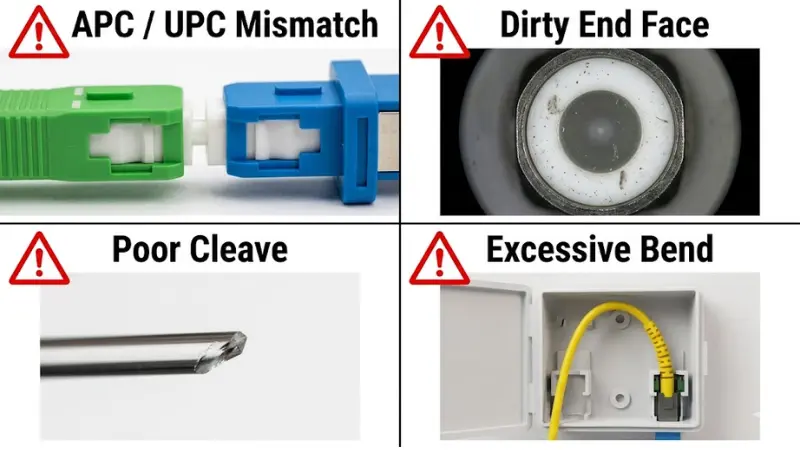

Botúin Choitianta le Seachaint

Cónaisc APC agus UPC a mheascadh

APC (teagmháil fhisiciúil dronuilleach) agus UPC (teagmháil ultrafhisiciúil)tá céimseata aghaidheanna éagsúla foirréil acu. Is gnách go mbíonn dathchódaithe glas ar nascóirí APC; Tá cónaisc UPC gorm coitianta le haghaidh singlemode. Má dhéantar APC a chúpláil le UPC, déanfar damáiste don fhéarúil agus cruthófar ardchaillteanas agus frithchaitheamh. Fíoraigh an cineál snas i gcónaí roimh nascadh.

Neamhaird ar chomhoiriúnacht cábla

Ní ghlacann gach cónascaire tapa gach cineál cábla. Seiceáil sonraíochtaí an chónascaire maidir le trastomhas snáithín tacaithe (250 µm snáithín lom vs. 900 µm daingean-buffered), méid an bhrataithe, toisí seaicéad cábla, agus cibé an bhfuil sé deartha le haghaidh cábla titim chomhréidh, cábla cruinn laistigh, nópigtail-snáithín stíl.

Ag baint úsáide as scoilteora caite nó salach

Is é seo an chúis aonair is coitianta le foircinn réimse ardcaillteanais. Táirgeann lann cleaver a sháraigh a líon rátáil scoilteanna foircinn snáithíní neamhréireach, agus ní féidir le dearadh cónascaire droch-scoilteacht a chúiteamh.

Ag tabhairt faoi dheireadh-iniúchadh aghaidhe

Is príomhchúis le fadhbanna líonra inchoiscthe iad nascóirí salacha. Mar a mholtar in IEC 61300-3-35, déan iniúchadh, glan agus athiniúchadh i gcónaí roimh cúpláil.

Roghnú ach amháin de réir phraghas an aonaid

Cosnaíonn cónascaire níos saoire a theipeann sa réimse níos mó ná cónascaire níos fearr a oibríonn an chéad uair - nuair a áiríonn tú rollaí trucaile, ath-obair saothair agus aga neamhfhónaimh custaiméirí.

Seicliosta Ceannaigh: Cad atá le Deimhniú Roimh Ordú

Sula roghnaíonn tú nascóir gasta snáthoptaice do do thionscadal, oibrigh trí na sonraíochtaí seo le do sholáthraí:

• Cineál snáithín: mód singil (G.652D, G.657A1/A2) nó ilmhód (OM3/OM4)
• Comhéadan nascóirí: SC, LC, FC, ST, nó eile
• Cineál Polainnis:APC nó UPC
• Comhoiriúnacht cábla:Cábla titim cothrom FTTH, cábla cruinn laistigh, maolán daingean 900 µm, nó snáithín lom 250 µm
• Sonraíocht caillteanas isteach:luach tipiciúil agus uasluach de réir bhileog an mhonaróra
• Sonraíocht caillteanais tuairisceáin:go háirithe tábhachtach do chónaisc APC i líonraí PON
• Modh foirceanta:splice meicniúil nó splice comhleá-ar
• Uirlisí riachtanacha:cad atá san áireamh sa trealamh agus cad is gá a cheannach ar leithligh
• Rátáil comhshaoil:laistigh amháin, nó rátáilte le haghaidh raonta teochta agus taise lasmuigh
• Inoibritheacht:an féidir an nascóir a-fhoirceannadh má theipeann ar an gcéad iarracht
• Doiciméadúchán:an soláthraíonn an soláthraí treoracha soiléire suiteála, sonraí tástála, agus treoir iarratais

Ba cheart go mbeadh soláthraí iontaofa in ann na ceisteanna seo go léir a fhreagairt le sonraí sonracha - seachas éilimh doiléir. Má tá tú ag déanamh comparáide idir táirgí ó dhíoltóirí éagsúla, iarr ar chónaisc samplacha agus déan iad a thástáil faoi do choinníollacha réimse iarbhír sula ndéanann tú ordú mórchóir.

Nótaí Teicniúla

Úsáidtear na luachanna tagartha seo a leanas go coitianta sa tionscal chun buiséad caillteanais a phleanáil. Tarraingítear ótreoirlínte meastachán caillteanas FOAagus caighdeáin TIA-568:

• Splice comhleá (mód singil): luach pleanála 0.15 dB in aghaidh an splice; is gnách go n-éiríonn le teicneoirí oilte níos lú ná 0.1 dB
• Splice meicniúil (ilmhód): luach pleanála 0.3 dB; 0.3 dB uasta in aghaidh an TIA-568
• Greamachán/snasta nó splice comhleá-ar nascóirí: thart ar 0.3 dB in aghaidh an phéire chúpláilte
• Ceanglóir splice réamhsnasta/meicniúil: suas le 0.75 dB ar a mhéad in aghaidh an TIA-568

Is luachanna pleanála iad seo, ní ráthaíochtaí. Braitheann caillteanas iarbhír ar chineál snáithín, meaitseáil trastomhas réimse mód, cáilíocht scoilte, riocht splicer, dearadh cónascaire, agus glaineacht. Déan gach cónascaire foirceanta a thomhas i gcónaí agus cuir i gcomparáid le buiséad caillteanais do naisc sula nglacfaidh tú leis an tsuiteáil.

Ceisteanna Coitianta

Cad iad na huirlisí is gá dom chun cónascaire tapa snáthoptaice a shuiteáil?

Le haghaidh cónascaire mear meicniúil: stripper snáithín, sníomh beachtas, cuimilteáin ghlantacháin lint-saor in aisce, alcól iseapróipile, agus aimsitheoir amhairc lochtanna. Le haghaidh splice comhleá-ar chónascaire, cuir splicer comhleá, muinchillí cosanta splice, agus foinse teasa don muinchille cosanta. Baineann an dá mhodh leas as micreascóp snáithíneach nó taiscéalaí físeáin iniúchta le haghaidh seiceáil aghaidhe.

An bhfuil nascóirí tapa snáthoptaice iontaofa do FTTH?

Sea - tá splice meicniúla agus comhleá-ar nascóirí gasta in úsáid go forleathan i líonraí FTTH. Oibríonn nascóirí meicniúla go maith má thiteann an-achair ghearr-mhíle dheireanach{-nuair a bhíonn corrlach dóthanach sa bhuiséad caillteanais. I gcás naisc níos faide, cuireann cóimheasa scoilte níos airde, nó braite lasmuigh-nochta, splice comhleá-ar chónaisc comhsheasmhacht níos fearr agus-cobhsaíocht fhadtéarmach.

Cad is cúis le caillteanas ionsáite ard i gcónascaire tapa?

Is iad na cúiseanna is coitianta ná scoilteacht lag (deireadh snáithíní dronuilleach, sceallta nó liopáilte), éilliú ar an snáithín nó taobh istigh den chónascaire, stiall mícheart nó fad ionsáite, agus mí-ailíniú an tsnáithín. Trí úsáid a bhaint as cleaver cáilíochta, glanadh go críochnúil, agus tar éis nós imeachta cóimeála an mhonaróra, seachnófar an chuid is mó de na fadhbanna.

Cad é an difríocht idir nascóirí tapa SC APC agus SC UPC?

Tá aghaidh deiridh ferrule 8 céim ag nascóirí SC APC a laghdaíonn an aismhachnamh, rud a fhágann gurb iad an rogha chaighdeánach iad do líonraí FTTH atá bunaithe ar PON (GPON, XGS-PON). Tá aghaidh deiridh ferrule cothrom cuartha ag nascóirí SC UPC le feidhmíocht caillteanais tuairisceáin níos ísle. Níl an dá chineál comhoiriúnach agus ní féidir iad a chónascadh le chéile. Chun comparáid mhionsonraithe a fháil, féach ar ár dtreoir arCineálacha snas cónascaire snáithíní PC vs UPC vs APC.

An dteastaíonn splicer comhleá uaim chun cónascaire tapa a úsáid?

Ní gá. Tá nascóirí tapa meicniúla deartha go sonrach le haghaidh suiteáil gan splicer comhleá. Má roghnaíonn tú splice comhleá-ar chónascaire, tá, beidh splicer comhleá ag teastáil. Braitheann an rogha ar do riachtanais caillteanais, scála tionscadail, agus buiséad.

An féidir cónascaire tapa snáthoptaice a athúsáid?

Ligeann roinnt dearadh cónascaire meicniúla don mheicníocht glasála a scaoileadh agus an snáithín a chur isteach arís tar éis iarracht theip. Mar sin féin, braitheann sé seo ar an táirge sonrach - níl gach nascóirí meicniúla in-athoibrithe, agus d'fhéadfadh sé nach mbainfidh athfhoirceannadh an fheidhmíocht chéanna le cónascaire úr. Tá splice Comhleá-ar chónaisc buan agus ní féidir iad a athoibriú.

Conas a thástálann mé nasc-raoin suiteáilte?

Tosaigh le hiniúchadh amhairc ar an aghaidh deiridh ag baint úsáide as micreascóp snáithíneach (de réir critéar IEC 61300-3-35). Ansin deimhnigh leanúnachas solais le VFL. Le haghaidh torthaí cainníochtúla, tomhais an caillteanas ionsáite le sraith tástála caillteanais optúla. Ar naisc níos faide nó il-splice, bain úsáid as OTDR chun imeachtaí aonair splice agus nascóirí a aithint. Déan comparáid idir do luachanna tomhaiste agus buiséad caillteanais naisc an tionscadail i gcónaí.

An bhfuil nascóirí tapa meicniúla oiriúnach do shnáithín singlemode?

Sea, tá go leor nascóirí tapa meicniúla deartha le haghaidh snáithín singlemode (G.652D nó G.657A). Mar sin féin, tá lamháltais ailínithe níos déine ag snáithín singlemode ná mar a bhíonn ilmhód, agus mar sin bíonn cáilíocht scoilte agus cruinneas ionsáite níos tábhachtaí fós. Má tá buiséad teann caillteanais ag do nasc mód singil, is é splice comhleá-ar nascóir an rogha is sábháilte.

Conclúid

Simplíonn nascóir gasta snáthoptaice foirceannadh réimse, ach bíonn tionchar díreach ag an modh a roghnaíonn tú ar fheidhmíocht naisc agus ar -iontaofacht fadtéarmach.

Roghnaigh cónascaire tapa splice meicniúil nuair is iad na tosaíochtaí - luas suiteála, costas uirlisí íseal agus iniomparthacht agus nuair a sholáthraíonn do bhuiséad caillteanas naisc go leor corrlach. Is minic gurb é seo an rogha phraiticiúil le haghaidh FTTH na mílte anuas, tionscadail bheaga agus athchóiriú éigeandála.

Roghnaigh splice comhleá-ar chónascaire nuair a éilíonn an nasc caillteanas níos ísle, marthanacht fhisiciúil níos láidre, nó torthaí tástála doiciméadaithe le haghaidh glactha gairmiúla. Is é seo an caighdeán le haghaidh líonraí cnámh droma, dúnadh lasmuigh, foirceann ODF, agus aon nasc atá deartha le haghaidh seirbhíse fadtéarmach.

Sula ndéanann tú tiomantas, fíoraigh do chineál snáithín, comhéadan cónascaire, cineál snas, struchtúr cábla, agus buiséad caillteanas nasc. Déan tástáil ar chónaisc samplacha faoi do choinníollacha réimse iarbhír. Is é an cónascaire ceart an ceann a chomhlíonann riachtanais optúla agus meicniúla do thionscadal -, ní hamháin an rogha is tapúla nó is saoire ar an seilf.
