Cé chomh fada agus is féidir le cábla snáthoptaice rith i ndáiríre? Braitheann sé sin ar níos mó ná an cábla féin. Tá ról ag cineál snáithín, ráta sonraí, caighdeán transceiver, tonnfhad, caillteanas cónascaire, caillteanas splice agus buiséad nasc. Téann nasc 10G SR thar snáithín ilmhód OM3 amach thart ar 300 méadar, agus nasc 10G LR thar OS2snáithín-mód aonairIs féidir teacht ar 10 km leis an luas céanna. Níl sa chábla ach athróg amháin sa chothromóid.
Mar riail oibre, láimhseálann snáithín ilmhóid naisc níos giorra laistigh d’ionaid sonraí, d’fhoirgnimh agus de champais, agus clúdaíonn snáithín aonmhód raonta níos faide le haghaidh cnámh droma, líonraí meitreo agus teileachumarsáid. Ach chun nasc fíor a phleanáil, ní mór duit an cábla snáithín a mheaitseáil leis an transceiver ceart optúil agus an buiséad caillteanais iomlán a ríomh.
Cé chomh fada agus is féidir le cábla snáthoptaice a rith?
Is féidir le cábla snáthoptaice rith ó chúpla méadar go dtí go maith os cionn 80 ciliméadar, ag brath ar dhearadh an líonra. Féadfaidh naisc ghearr lárionad sonraí ar shnáithín ilmhóid na mílte nó na céadta méadar a chlúdach. Oibríonn cnámh droma fiontair nó campas ar shnáithín ilmhód OM3 nó OM4 go maith le haghaidh go leor iarratas 10G, 40G nó 100G laistigh dá n-achar rátáilte. I gcás naisc fhada, tacaíonn snáithín aonmhóid OS2 leis an optaic cheart le 10 km, 40 km, 80 km nó níos mó.
Níl aon achar cábla snáthoptaice uasta uilíoch ann. Is é an nasc iomlán - a shocraíonn an t-uasmhéid agus ní an cábla amháin.
Smaoinigh ar dhá chás coitianta 10G. ACisco 10GBASE-Trasghlacadóir SRos cionn OM3 tacaíonn snáithín multimode suas le 300 m, nó suas le 400 m os cionn OM4. Tacaíonn trasghlacadóir 10GBASE{{5}LR thar ghnáthshnáithín aonmhóid{-le 10 km. Luas céanna, sroicheann an-difriúil - toisc go sainmhíníonn an cineál trasghlacadóir agus snáithín an teorainn le chéile.

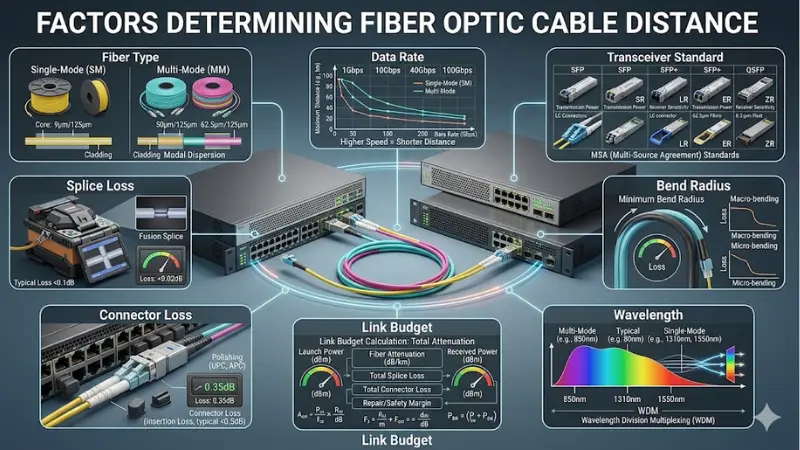

Cad a Chinneann Fad Cábla snáthoptaice?
Cineál Snáithín:-Mód Aonair vs Ilmhód

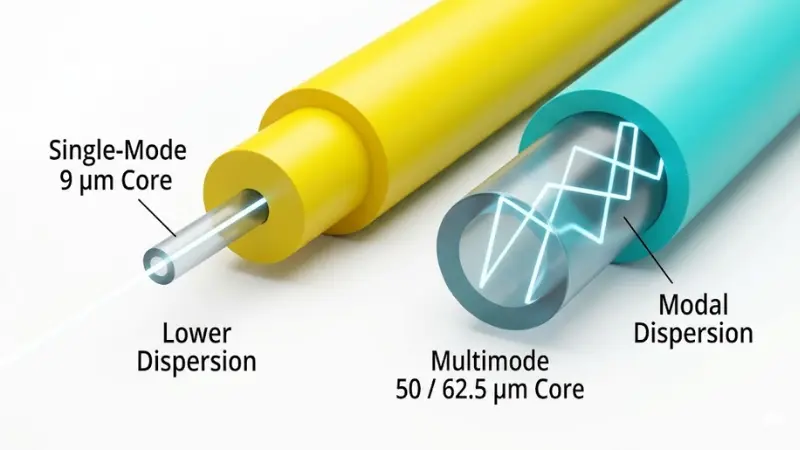

Tá croí beag - ag snáithín aonmhóid go hiondúil timpeall 9 µm - agus iompraíonn sé príomh-mhód iomadaithe amháin. Toisc go seachnaíonn sé scaipeadh módúil, tacaíonn sé le bandaleithead níos airde thar achair níos faide. Tá anCumann snáthoptaice (FOA)mhíníonn sé ina ábhar oiliúna nach bhfuil snáithín aonmhóid ag fulaingt de bharr an scaipthe módúil a chuireann srian le rochtain snáithíní ilmhóid.
Tá croí níos mó ag snáithín multimode, de ghnáth 50/125 µm nó 62.5/125 µm. Ligeann sé go leor bealaí solais, rud a fhágann go bhfuil sé praiticiúil agus éifeachtach ó thaobh costais-do naisc ghearra rochtana. Ach leathnaíonn na modhanna iolracha sin thar achar - feiniméan ar a dtugtar scaipeadh módúil - agus cuireann sé seo teorainn le bandaleithead agus le teacht, go háirithe ag luasanna níos airde. Chun comparáid níos doimhne a fháil, féach ar ármód singil vs treoir snáithín ilmhóid.
Ráta Sonraí agus Bandaleithid
De réir mar a mhéadaíonn an luas, laghdaítear an t-achar tacaithe de ghnáth. Ní fhéadfaidh nasc snáithín a oibríonn ag 1G thar 550 méadar OM3 ach 300 méadar a bhaint amach ag 10G, agus díreach 70-100 méadar ag 100G le optaic SR4. Tá an gaol seo bunúsach: ná roghnaigh snáithín amháin de réir a fhad fisiceach gan an spriocráta sonraí a sheiceáil.
Go praiticiúil, is minic go bhfaighidh innealtóir a dhéanann uasghrádú ar chnámh droma an champais ó 10G go 100G amach nach gcáilíonn na raonta reatha OM3 de 200-300 méadar a thuilleadh. Teastaíonn uasghrádú ar an ngrád snáithíní, nó caithfidh an caighdeán trasghlacadóra athrú go-rogha mód amháin amhail 100GBASE-DR nó 100GBASE-LR.
Cineál Transceiver agus Tonnfhad
Is minic a chinneann an modúl optúil an t-achar praiticiúil níos mó ná an cábla féin. Tá optaic SR (sroicheadh gearr), LR (sroicheadh fada-), DR, FR, ER agus ZR deartha le haghaidh clúdaigh rochtana éagsúla.
Mar shampla, is réiteach ilmhóid gearr é trasghlacadóir 100GBASE-SR4-a thacaíonn suas le 70 m thar OM3 agus 100 m thar OM4 ag baint úsáide asNascóirí MPO. Tacaíonn modúl 100GBASE{{2}LR thar snáithín mód singil-le 10 km. Síneann optaic aicme ER agus ZR go 40 km agus 80 km faoi seach. Is í an bhileog sonraí transceiver an fhoinse údarásach le haghaidh cianrátálacha i gcónaí.
Caillteanas Painéil Nascóirí, Splice agus Paiste
Gach cónascaire, adapter, splice aguspainéal paistecuireann caillteanas isteach. Dá faide agus níos casta an cainéal, is mó a charnann na caillteanais seo.
Is féidir le nasc gearr le go leor painéil paiste teip fiú nuair a bhíonn fad an chábla laistigh den achar uasta ainmniúil. Idir an dá linn, d'fhéadfadh nasc níos faide le nascóirí glan, splices comhleá caillteanais íseal agus tástáil chuí feidhmiú go hiontaofa. De réir anANSI/TIA-568.3 caighdeánach, ba cheart go mbeadh suas le 0.75 dB in aghaidh an phéire cúpláilte i gceist le buiséid chaillteanais cónascaire, cé go dtagann paiste-cordaí monarchan atá déanta go maith isteach go maith faoi 0.3 dB de ghnáth.
Nasc Buiséad agus Íogaireacht Glacadóir
Ní oibríonn nasc snáithín ach amháin má shroicheann a dhóthain cumhachta optúla an glacadóir. Is é an buiséad nasc an difríocht idir an chumhacht aschuir tarchuradóra agus an íogaireacht íosta glacadóra. Foirmle simplithe:
Corrlach naisc atá ar fáil=Buiséad cumhachta trasghlacadóra - tanú snáithíní - caillteanas cónascaire - caillteanas splice - corrlach sábháilteachta
I gcás nasc 10GBASE-SR, is é an gnáthbhuiséad optúil ná 6.1 dB. Má thugann rith OM3 300-méadar 300-méadar OM3 isteach thart ar 1.05 dB de caolú snáithíní (ag 3.5 dB/km) agus má tá dhá phéire nascóirí cúpláilte agat ag cur 0.6 dB san iomlán, móide corrlach sábháilteachta 1 dB, beidh do chorrlach fágtha thart ar 3.45 dB - compordach. Cuir dhá phainéal paiste eile leis (0.6 dB eile an ceann) agus éiríonn an corrlach níos déine. Sin é an fáth go bhfuil sé tábhachtach an nascbhuiséad a ríomh, go háirithe ar ritheanna níos faide nó níos casta.
Caighdeán Suiteáil agus Ga Bend
Is féidir le droch-shuiteáil achar praiticiúil aon nasc snáithín a ghiorrú. Méadaíonn bends daingean, aghaidheanna deireadh cónascaire salach, teannas tarraingt iomarcach, droch-splicing agus nascóirí mímheaitseála caillteanais. Déan iniúchadh agus glan ar chónaisc i gcónaí roimh cúpláil, lean íoscheanglais an déantóra ga lúbthachta, agus déan tástáil ar an nasc suiteáilte le sraith tástála caillteanais optúla. Le haghaidh dea-chleachtais suiteála, féach ar árTreoir maidir le suiteáil cábla snáthoptaice.
Fad Snáithín Aonmhód-Mód
Is é snáithín aonmhóid an rogha chaighdeánach do naisc achair fhada agus ard-bandaleithead. Freastalaíonn sé ar líonraí teileachumarsáide, ar imscaradh FTTH, ar chnámh droma an champais, ar fháinní meitreo, ar idirnasc lárionad sonraí agus ar cháblú cnámh droma fiontair.
Cén fáth a dTacaíonn Snáithín Aonair-Mód Achair Níos faide
Iompraíonn snáithín aonmhóid príomhmhód iomadaithe amháin trína chroílár 9 µm, rud a chuireann deireadh le scaipeadh módúil go hiomlán. De ghnáth tá sé optamaithe le haghaidh tonnfhaid 1310 nm agus 1550 nm. Ag 1310 nm, tá maolú rátáilte thart ar 0.35 dB/km ag snáithín mód singil OS2, agus ag 1550 nm titeann sé go timpeall 0.22 dB/km. Déan comparáid idir é sin agus 3.5 dB/km de shnáithín ilmhóid ag 850 nm - tuairim is deich n-uaire níos airde de chaillteanas in aghaidh an chiliméadair. Is í an difríocht bhunúsach seo maidir le maolú ná an fáth a bhfuil snáithín mód aonair chun tosaigh in aon rud níos faide ná feidhmchláir rochtana gearra.
Samplaí de Mhód Snáithín Coiteann-Mód Coitianta

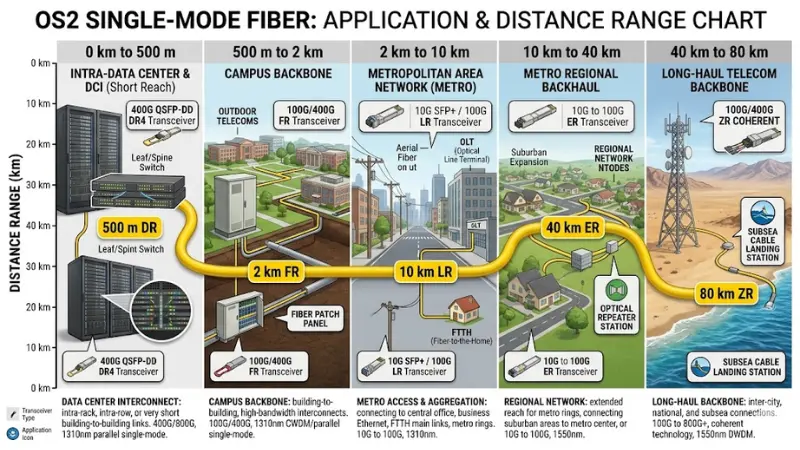

Taispeánann an tábla seo a leanas gnáthoptaice -mód Ethernet agus a réim choitianta thar snáithín OS2. Tá na figiúirí seo bunaithe ar shonraíochtaí caighdeánacha transceiver ó chaighdeáin IEEE 802.3 Ethernet agus datasheets díoltóirí.
| Iarratas | Snáithín tipiciúla | Sroicheann Coiteann |
|---|---|---|
| 1000BASE-LX | Mód singil OS2 | 10 km |
| 10GBASE-LR | Mód singil OS2 | 10 km |
| 10GBASE-ER | Mód singil OS2 | 40 km |
| 100GBASE-DR | Mód singil OS2 | 500 m |
| 100GBASE-FR | Mód singil OS2 | 2 km |
| 100GBASE-LR | Mód singil OS2 | 10 km |
| Optaic aicme 100G ER/ZR | Mód singil OS2 | 40–80 km |
| 400GBASE-DR4 | Mód singil OS2 | 500 m |
| 400GBASE-FR4 | Mód singil OS2 | 2 km |
Deimhnigh i gcónaí an t-achar beacht sa bhileog sonraí trasghlacadóra do d'imscaradh sonrach. Tagairtí pleanála iad seo, ní teorainneacha ráthaithe iad do gach suiteáil.
An Féidir-Snáithín Mód Aonair a Úsáid le hAghaidh Gearr?
Tá. Déanann go leor ionad sonraí nua-aimseartha bonneagar aonmhóid a shuiteáil fiú do naisc ghearra nó mheánacha chun uasghráduithe amach anseo a shimpliú. Is féidir le cnámh droma aonmhóid-aistriú ó 10G go 100G go 400G trí thrasghlacadóirí a mhalartú - níl gá le hathcháblú.
Mar sin féin, i gcás naisc mód aonair an-ghearr le snáthoptaice ardchumhachta, féadfaidh an glacadóir ró-ualú. Sonraíonn roinnt sonraí trasghlacadóra íosfhad naisc nó éilíonn siad maolaitheoir optúil le haghaidh naisc atá níos giorra ná fad áirithe. Mar shampla, tá maolaitheoir 5 dB ag teastáil le haghaidh roinnt modúl 10GBASE-ER do naisc faoi 20 km.
Fad Snáithín Multimode
Úsáidtear snáithín ilmhód go forleathan le haghaidh naisc ghearra-i lárionaid sonraí, i bhfoirgnimh fiontair, i seomraí trealaimh agus i dtimpeallachtaí an champais áit a bhfanann na ritheanna laistigh de chúpla céad méadar.
Cén Fáth a Bhfuil Snáithín Ilmhóid Níos Giorra-Rochtain
Toisc go gceadaíonn snáithín ilmhóid ilchonairí solais trína chroílár 50 µm níos mó, leathnaíonn na comharthaí thar achar. Cuireann an scaipeadh módúil seo teorainn le bandaleithead agus le teacht, agus éiríonn an éifeacht níos measa ag luasanna níos airde. Tá anGráid snáithíní OM(OM1 go OM5) is ionann iad agus leibhéil mhéadaitheacha bandaleithead módúil, agus is é sin an fáth go dtacaíonn snáithín ilmhóid de ghrád níos airde le hachair níos faide ag rátaí sonraí níos tapúla.
Forbhreathnú OM1, OM2, OM3, OM4 agus OM5
| Cineál Snáithín | Méid Croí | Dath Jacket Coiteann | Úsáid tipiciúla |
|---|---|---|---|
| OM1 | 62.5/125 µm | Oráiste | Líonraí ilmhód oidhreachta (de réir a chéile den chuid is mó) |
| OM2 | 50/125 µm | Oráiste | Oidhreacht 1G agus roinnt naisc ghearra 10G |
| OM3 | 50/125 µm | Uisce | 10G, naisc ghearra-ionad sonraí 40G/100G |
| OM4 | 50/125 µm | Aqua nó Violet (erika violet) | Naisc lárionad sonraí feidhmíochta níos airde, 10G/40G/100G |
| OM5 | 50/125 µm | Glas aoil | SWDM agus feidhmchláir ilmhód leathanbhanda roghnaithe |
Tá bandaleithead módúil 2000 MHz·km ag snáithín OM3 ag 850 nm, agus sroicheann OM4 4700 MHz·km ag an tonnfhad céanna. Aistríonn an difríocht bandaleithead seo go díreach isteach: ag 10G, tacaíonn OM3 le 300 m nuair a thacaíonn OM4 le 400 m. Rinne an TIA sonraíochtaí caighdeánaithe snáithíní OM4 tríANSI/TIA-568.3, agus anDeimhníodh Ethernet Alliancean t-achar 400-méadar 10GbE do OM4 nuair a d'ionchorpraigh IEEE é sa chaighdeán 802.3.
Samplaí Coitianta Fad Snáithín Ilmhód

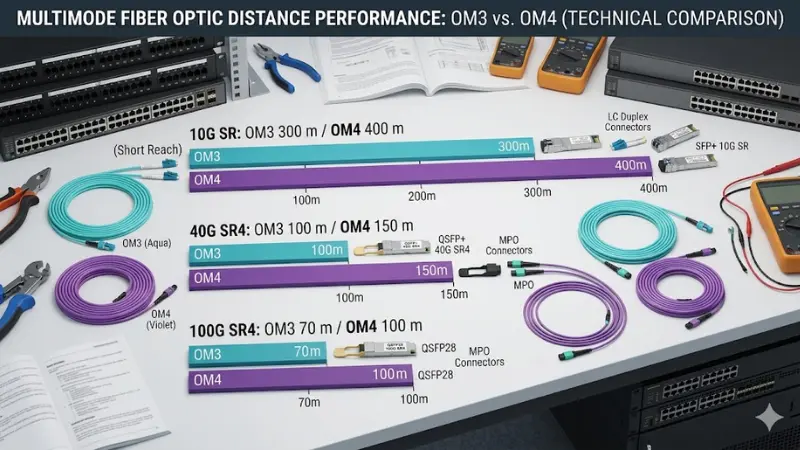

Comparáid achar snáithín multimode OM3 agus OM4 le haghaidh naisc 10G 40G agus 100G
| Luas / Cineál snáthoptaice | OM3 | OM4 | Nótaí |
|---|---|---|---|
| 10GBASE-SR | Suas le 300 m | Suas le 400 m | LC déphléacsacha, 850 nm, IEEE 802.3ae |
| 25GBASE-SR | Suas go dtí 70 m | Suas le 100 m | LC déphléacsacha, 850 nm |
| 40GBASE-SR4 | Suas le 100 m | Suas le 150 m | MPO/MTP comhthreomhar, 850 nm |
| 40G BiDi | 100 m | 150 m | Déphléacsacha LC, ag brath ar transceiver |
| 100GBASE-SR4 | Suas go dtí 70 m | Suas le 100 m | MPO/MTP comhthreomhar, 850 nm |
| 100G BiDi / SR1.2 | 70 m | 100 m | Tacaíonn roinnt modúil le raon OM5 leathnaithe |
Glacann na hachair seo cónaisc ghlana, suiteáil chuí agus buiséid chaillteanas nasc caighdeánach. I bhfíor-imscaradh, is féidir le héilliú cónascaire, pointí paiste breise nó bends daingean an t-achar inúsáidte a laghdú faoi bhun na luachanna ainmniúla seo.
An dtéann OM5 Níos faide ná OM4 i gcónaí?
Ní gá. Dearadh OM5 chun tacú le ilphléacsáil rannán gearrthonnfhad (SWDM) trí bandaleithead sonraithe a sholáthar ag tonnfhaid breise thar 850 nm (go sonrach 883 nm agus 953 nm). I bhfeidhmchláir chaighdeánacha SR nach n-úsáideann ach 850 nm, ní fhéadfaidh OM5 buntáiste achair brí a thairiscint thar OM4. Is cosúil go príomha le leas OM5 nuair a bhíonn an transceiver deartha chun cumais SWDM - a úsáid mar shampla, modúil áirithe 100G agus 400G SWDM a laghdaíonn líon na snáithíní trí tharchur ar thonnfhaid iolracha.
Cairt faid Cábla snáthoptaice de réir Iarratais
Soláthraíonn an tábla seo a leanas tagairt phleanála phraiticiúil do chásanna imlonnaithe coitianta. Níl sé in ionad ríomh ceart buiséid naisc, ach cuidíonn sé leis an gcineál snáithíní ceart agus an cónascaire a laghdú do gach cás.
| Cás | Snáithín Molta | Cónascaire Coiteann | Raon Achair tipiciúla |
|---|---|---|---|
| Freastalaí a athrú, raca céanna | DAC, AOC, OM3/OM4 nó OS2 | SFP/QSFP ceangal díreach, LC | 1–7 m (DAC), suas le 30 m (AOC) |
| Nasc an ionaid sonraí nó nasc an tseomra | OM3/OM4 nó OS2 | LCnó MPO/MTP | 10–400 m |
| cnámh droma fiontair 10G | OM3/OM4 nó OS2 | déphléacsacha LC | 100 m go 10 km |
| 40G/100G gearr-ionad sonraí a shroicheadh | OM3/OM4 le MPO/MTP nó déphléacsacha BiDi | MPO/MTPnó LC | 70–150 m |
| cnámh droma an champais | Mód singil OS2 | LC | 1–10 km+ |
| Nasc Telecom / FTTH / meitreo | Mód singil OS2 | SC, LC nó cónascaire cruaite | 10–80 km+ |
Móid-Mód Singil vs Fad Snáithín Ilmhóid: Conas Cinneadh a dhéanamh
Nuair a Dhéanann Snáithín Ilmhód Ciall
Is rogha láidir é Multimode nuair a fhanann an nasc taobh istigh de lárionad sonraí, foirgneamh nó seomra trealaimh agus tá an t-achar gearr go leor le haghaidh optaic SR. Más OM3 nó OM4 é an bonneagar atá ann cheana féin agus má thagann an riachtanas luais reatha laistigh de na teorainneacha achair ilmhóid, níl aon chúis láithreach le hathsholáthar. Go hiondúil bíonn trasghlacadóirí ilmhódacha (aicme SR) níos saoire in aghaidh an phoirt ná snáthoptaice aonmhóid, agus cosnaíonn an snáithín féin níos lú in aghaidh an mhéadair chun é a fhoirceannadh.
Gnáthchás: déanann lárionad sonraí a bhfuil barr{0}}de-lasca raca nasctha le deireadh-de-lasca comhiomlánaithe sraitheanna thar raonta 20–50 méadar. Láimhseálann snáithín OM4 le snáthoptaice 10G nó 25G SR é seo go héasca, agus tá an costas in aghaidh an naisc i bhfad níos ísle ná modh malartach amháin-.
Nuair is Snáithín Mód Aonair an Rogha is Fearr
Bíonn ciall le mód singil nuair a sháraíonn an nasc rochtain ilmhód, nuair a bhíonn acnámh droma-phromhadh amach anseole haghaidh uasghráduithe 100G nó 400G, nó le linn bonneagar campas, meitreo, FTTH nó teileachumarsáide a thógáil. Is beag an difríocht costais cábla idir mód singil OS2 agus ilmhód OM4, agus tá laghdú suntasach tagtha ar phraghas na dtrasghlacadóirí aonmhóid. Maidir le haon suiteáil cnámh droma nua ina bhfanfaidh cáblaí i bhfeidhm ar feadh 10-15 bliana, is gnách gurb é modh aonair an infheistíocht fhadtéarmach níos sábháilte.
Comhphatrún imlonnaithe: líonra campais a nascann sé fhoirgneamh thar achair 500 m go 3 km. Cáblaí trunc mód singil OS2 leCordaí paiste LCag gach deireadh cuir cnámh droma ar fáil a thosaíonn ag 10G agus is féidir aistriú go 100G nó 400G trí mhodúil a mhalartú - gan teagmháil a dhéanamh leis an ngléasra cábla.
Le haghaidh Lárionaid Sonraí
Fanann OM3 agus OM4 mar an réamhshocrú le haghaidh-naisc ghairid, go háirithe le optaic SR. Mar sin féin, tá go leor dearaí nua lárionad sonraí ard-dlúis ag glacadh le modh aonair OS2 d’ailtireacht dhuilleog an spine chun tacú le cosáin imirce 400G. Tá an t-athrú le feiceáil go háirithe i dtimpeallachtaí hipearscála ina bhfuil 400GBASE-DR4 agus 400GBASE-FR4 thar-snáithín aonmhóid ag éirí caighdeánach.
Le haghaidh Foirgnimh Fiontraíochta agus Líonraí Campais
Laistigh d’fhoirgneamh amháin, d’fhéadfadh go mbeadh OM3 nó OM4 leordhóthanach má fhanann na ritheanna faoi bhun 300 méadar agus má chomhlíonann 10G an riachtanas luais reatha agus gar do théarma. Chun naisc nó cnámha droma an champais a thógáil, is é mód singil OS2 an rogha is sábháilte de ghnáth toisc go bhfreastalaíonn sé ar ritheanna níos faide agus ar luasanna níos airde gan athchalúlú.
Le haghaidh Telecom agus FTTH
Is é-snáithín aonmhóid an t-aon rogha phraiticiúil le haghaidh líonraí teileachumarsáide agus FTTH. Teastaíonn maolú íseal thar achair fhada do na feidhmchláir seo, inscálaitheacht ard agus tacaíocht do theicneolaíochtaí ar nós GPON, XGS-PON agus 50G-PON). Is minic a úsáideann an bonneagarScoilteoirí PLCagusboscaí críochfoirt snáithínítaobh le cáblaí trunc mód singil.
Conas an Cábla Snáithín snáthoptaice Ceart a Roghnú do Do Fad
Céim 1: Tomhais Fad an Bhealaigh Fhíor
Ná tomhais ach an-fadlíne dhíreach idir dhá ghléas. Áirigh ródú cáblaí trí thráidirí, caibinéid, painéil paiste, asraonta balla, ardúirí agus lúba seirbhíse. I go leor foirgneamh, tá cosán an chábla iarbhír 20–40% níos faide ná fad an phlean urláir. Cuir corrlach réasúnta - leis de ghnáth 10% - le haghaidh athródaithe agus leaca cothabhála amach anseo.
Céim 2: Deimhnigh na Riachtanais Luais Reatha agus Amach Anseo
Seans nach dtacaíonn cábla a thacaíonn le 10G inniu le 100G ag an achar céanna amárach. Cuir trí cheist roimh snáithín a roghnú: Cén luas a theastaíonn uaim anois? Cén luas a bheidh ag teastáil uaim i gceann trí nó cúig bliana? An ndéanfar an gléasra cábla seo a athúsáid le haghaidh uasghrádú amach anseo? Más é freagra dearfach an tríú ceist, lean i dtreo mód singil OS2 nó OM4 ar a laghad le haghaidh ritheanna ilmhóid.
Céim 3: Meaitseáil an Caighdeán Transceiver
Seiceáil an úsáideann do threalamh SR, LR, DR, FR, ER, ZR, BiDi, CWDM, PSM nó caighdeán optúil eile. Tacaíonn an cábla snáithín céanna achair éagsúla le modúil éagsúla. Mar shampla, oibríonn rith mód singil OS2 de 2 km do 100GBASE-FR (rátáil go 2 km) ach tá sé i bhfad níos lú ná an teorainn 100GBASE-LR (10 km) - araon úsáid OS2, ach is é an trasghlacadóir a shocraíonn an raon praiticiúil agus an costas.

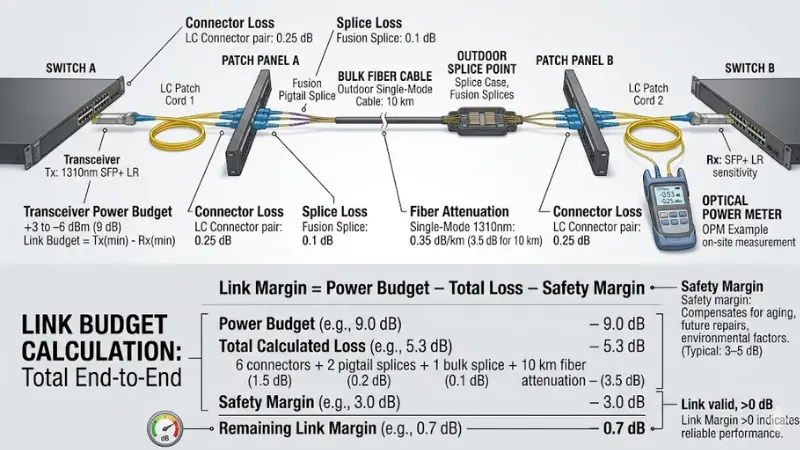

Céim 4: Ríomh an Nascbhuiséad
Suimigh suas gach caillteanas ionchais sa chainéal:
Tanú snáithíní: thart ar 3.5 dB/km le haghaidh ilmhóid ag 850 nm, nó 0.35 dB/km do mhód singil ag 1310 nm. Caillteanas cónascaire: de ghnáth 0.2–0.5 dB in aghaidh an phéire cúpláilte le haghaidhCónaisc LC nó SC. Caillteanas splice: de ghnáth 0.1 dB nó níos lú le haghaidh splice comhleá maith. Painéal paiste agus caillteanas oiriúntóra: cuireann gach pointe nasctha breise caillteanas. Lamháil sábháilteachta innealtóireachta: de ghnáth 1–3 dB ag brath ar an bhfeidhmchlár.
Ansin déan comparáid idir an caillteanas iomlán agus buiséad optúil sonraithe an trasghlacadóra. Má tá an corrlach tanaí, laghdaigh líon an chónascaire, uasghrádaigh grád snáithín, nó roghnaigh transceiver le buiséad cumhachta níos mó.
Céim 5: Fág Imeall
Ná dearadh ceart ag an achar uasta. Díghrádaíonn aghaidheanna an chónascaire thar thimthriallta cúplála arís agus arís eile, carnann deannach, agus d'fhéadfadh sé go gcuirfí pointí nasctha leis an bpaisteáil amach anseo. Is nasc é nasc a théann tríd an gcoimisiúnú le 0.5 dB de chorrlach ná nasc atá ag fanacht le teip tar éis an chéad fhuinneog cothabhála eile. Dírigh ar 2-3 dB ar a laghad de spás cloiginn ar naisc chnámh droma ríthábhachtacha.
Botúin Choitianta Agus Fad Cábla snáthoptaice á Phleanáil
Roghnú Snáithín Amháin de réir Dath Jacket
Tá dath seaicéid cabhrach le haghaidh aitheantais tapa - ciallaíonn aqua de ghnáth OM3 nó OM4, ciallaíonn buí de ghnáth OS2, ciallaíonn glas aoil de ghnáth OM5. Ach "de ghnáth" nach bhfuil "i gcónaí." Úsáideann roinnt déantúsóirí dathanna neamhchaighdeánacha, agus b'fhéidir nach gcloífidh cáblaí oidhreachta na coinbhinsiúin reatha. Fíoraigh i gcónaí an rátáil cábla clóite, marcáil cineál snáithín agus doiciméadú tástála sula nglacfaidh tú grád snáithín bunaithe ar dhath.
Neamhaird a thabhairt ar Chaillteanas Painéil Nascóirí agus Paiste
D’fhéadfadh nasc le sé phéire nascóirí cónasctha dul thar an mbuiséad caillteanais fiú ar rith cábla 50 méadar. Cuireann gach tras-phainéal nasctha nó paiste breise caillteanas. I dtimpeallachtaí ard-dlúis le painéil paiste iolracha idir an calafort lasc agus an gléas deiridh, cruachann na caillteanais seo go tapa. Déan líon na bpointí nasctha a phleanáil ag an am deartha, ní tar éis a shuiteáil.
Caitheamh Uasmhéid mar Fad Molta
Glactar leis sna figiúirí faid uasta ó shonraí trasghlacadóra nascóirí glana, gan aon splices breise, snáithín de ghrád monarchan agus coinníollacha comhshaoil ar leith. Is annamh a mheaitseálann suiteálacha fíor na boinn tuisceana sin. Déileáil leis an uasmhéid luaite i gcónaí mar theorainn uachtarach, ní mar sprioc dearaidh.
Meascadh Nascóirí Neamh-chomhoiriúnacha nó Polarity
Naisc MPO/MTPa cheangal ar polaraíocht cheart, comhaireamh snáithíní agus inscne cónascaire. Féadfaidh nasc atá nasctha go fisiciúil teip nó rátaí arda earráide a thaispeáint má tá an polaraíocht mícheart. Sainmhíníonn an caighdeán TIA-568.3 modhanna polaraíochta iolracha (Cineál A, Cineál B, Cineál C agus na leaganacha Cineál U níos nuaí), agus iad a mheascadh go mícheart ar cheann de na cúiseanna is coitianta a bhaineann le naisc snáthoptaice comhthreomhar 40G agus 100G ar theip orthu.
Ag Dearmad ar Uasghráduithe Luais sa Todhchaí
Má tá cáblaí cnámh droma á shuiteáil agat a fhanfaidh i bhfeidhm ar feadh deich mbliana, smaoinigh níos faide ná an luas lasc reatha. Tá sé costasach agus suaiteach snáithíní nua a tharraingt trí na cosáin atá ann cheana féin. Má roghnaítear OM4 in ionad OM3, nó OS2 in ionad ilmhód, cosnaíonn sé beagán níos mó ag an tsuiteáil ach is féidir costas suntasach athchúlaithe a shábháil níos déanaí. Tá go leor eagraíochtaí a shuiteáil OM3 le haghaidh 10G ag tabhairt aghaidh ar uasghráduithe costasacha anois agus iad ag bogadh go 100G, áit a dtiteann teacht OM3 go díreach 70 méadar le optaic SR4.
Ceisteanna Coitianta Maidir le Fad Cábla snáthoptaice
C: Cé chomh fada agus is féidir le hAonad-Mód Cábla Snáithín snáthoptaice Rith?
A: Tacaíonn snáithín aonmhóid-le haon ní ó naisc ghearra go hachair níos mó ná 80 km, ag brath ar an trasghlacadóir. I measc na sroicheann coitianta Ethernet tá 10 km (rang LR), 40 km (rang ER) agus 80 km (rang ZR). Le aimplitheoirí optúla, is féidir leis na céadta ciliméadar a bheith i snáithín aonmhóid i bhfeidhmchláir chnámh droma teileachumarsáide.
C: Cé chomh fada agus is féidir Cábla Snáithín snáthoptaice Multimode a Rith?
A: Clúdaíonn snáithín multimode de ghnáth ó chúpla dosaen méadar go cúpla céad méadar, ag brath ar ghrád snáithín agus luas. Ag 10G, sroicheann OM3 300 m agus sroicheann OM4 400 m. Ag 100G le optaic SR4, titeann achair go 70 m (OM3) nó 100 m (OM4). Is féidir le feidhmchláir 1G níos sine dul níos faide - suas le 550 m ar OM3 - toisc nach bhfuil an ráta sonraí níos ísle chomh íogair do scaipeadh módúil.
Q: Cad é an Fad Uasta Do 10G Fiber?
A: I gcás naisc ilmhód 10G SR, tacaíonn OM3 suas le 300 m agus OM4 suas le 400 m in aghaidh an chaighdeáin IEEE 802.3ae. I gcás naisc mód singil 10G LR, is é 10 km an gnáthbhaint. 10GBASE-Síneann ER go 40 km, agus is féidir le 10GBASE-ZR (díoltóir-sainmhínithe, ní IEEE{-caighdeánach)) 80 km a bhaint amach le snáthoptaice cuí.
Q: An bhfuil OM4 Níos Fearr Ná OM3 Chun Fad?
A: Tá. Go ginearálta tacaíonn OM4 le teacht ilmhóid níos faide ná OM3 mar gheall ar a bandaleithead módúil níos airde (4700 MHz·km vs 2000 MHz·km ag 850 nm). Ag 10G, is é 300 m vs 400 m an difríocht. Ag 40G SR4, tá sé 100 m vs 150 m. Chun comparáid mhionsonraithe a fháil, féach ar ár gcomparáid OM3 vs OM4.
C: An féidir liom Snáithín Aonair-Módúil a Nasc le Snáithín Ilmhóid go Díreach?
A: Ní mholtar é seo agus ní oibreoidh sé go hiontaofa i bhformhór na gcásanna. Tá croí 9 µm ag snáithín aonmhóid agus tá croí 50 µm nó 62.5 µm ag snáithín ilmhóid. Má dhéantar solas a chúpláil ó chroílár níos mó go croí níos lú is cúis le caillteanas mór comharthaí, agus cruthaíonn an neamhréir sa cró uimhriúil fadhbanna breise. Úsáid an cineál snáithín ceart ó cheann go ceann, agus bain úsáid as tiontairí meán nó mód-cordaí paiste riochtaithe ach amháin nuair a thacaíonn díoltóir an trasghlacadóra leis go sonrach.
C: An gCiallaíonn Cábla Snáithín Níos faide Caillteanais Comhartha i gcónaí?
A: Sea, méadaíonn caolú snáithíní go líneach le fad. Ach tá achar ach comhpháirt amháin de chaillteanas iomlán cainéal. Is minic a chuireann nascóirí, splices, bends agus painéil paiste níos mó caillteanais in aghaidh an phointe ná cúpla céad méadar snáithín. D'fhéadfadh caillteanas iomlán níos airde a bheith ag nasc 100-méadar le ceithre phéire cónascaire cúpláilte ná nasc 500-méadar le díreach dhá chónaisc agus splice glan.
C: Cén Snáithín Ba Chóir dom a Roghnú Le haghaidh 100G?
A: I gcás naisc ghearr-sroich 100G faoi 100 méadar, oibríonn ilmhód OM3 nó OM4 le optaic SR4 nó BiDi go maith. Ar feadh 500 m, úsáid 100GBASE-DR thar OS2{-mód singil. Ar feadh 2 km, 100GBASE-FR. Ar feadh 10 km, 100GBASE-LR. Ar feadh 40 km nó níos mó, tá gá le snáthoptaice aicme ER nó ZR thar mhód aonair{-OS2.
C: Conas a Ríomhaim Buiséad Nasc Snáithín?
A: Tosaigh le buiséad cumhachta sonraithe an trasghlacadóra (aschur an tarchuradóra lúide íogaireacht íosta glacadóra). Ansin dealaigh: caolú snáithíní (fad × comhéifeacht tanúcháin), caillteanas cónascaire (líon péirí cúpláilte × caillteanas in aghaidh an phéire), caillteanas splice, agus lamháil sábháilteachta. Má tá an toradh dearfach, ba cheart go n-oibreodh an nasc. Má tá sé in aice le nialas nó diúltach, ní mór duit caillteanais a laghdú nó transceiver a roghnú le buiséad cumhachta níos airde.
C: Cad a Tharlaíonn Má sháraíonn Nasc Snáithín Fad Rátáilte an Transceiver?
A: D'fhéadfadh méadú ar ráta earráide giotán, nascacht eatramhach nó teip iomlán a bheith ag an nasc. Fiú má dhealraíonn sé go n-oibríonn an nasc ar dtús, d’fhéadfadh go mbeadh corrlach leordhóthanach ann chun dul in aois cónascaire, athrú teochta nó paiste breise a láimhseáil. Má dhéantar oibriú níos faide ná an t-achar rátáilte, fágtar ráthaíocht feidhmíochta an trasghlacadóra ar neamhní agus meastar go ginearálta gur cumraíocht gan tacaíocht é.
Q: An bhfuil OM5 fiú é Do Cáblú Ionad Sonraí?
A: Is fiú smaoineamh ar OM5 má tá sé beartaithe agat trasghlacadóirí atá bunaithe ar SWDM a úsáid a úsáideann tonnfhaid iolracha chun toilleadh thar snáithín ilmhóid a mhéadú. I gcás feidhmchláir chaighdeánacha SR ag 850 nm, ní thairgeann OM5 buntáiste suntasach achair thar OM4. Braitheann an cinneadh ar cé acu an bhfuil modúil SWDM san áireamh i do phlean sainiúil transceiver.
Conclúid
Braitheann fad cábla snáthoptaice ar an nasc iomlán - cineál snáithín, caighdeán transceiver, ráta sonraí, comhaireamh cónascaire agus caillteanas cainéal iomlán gach ábhar. Níl aon fhreagra amháin ar "cé chomh fada agus is féidir le snáithín a rith" gan na hathróga seo a fhios agam.
Le haghaidh lárionad sonraí gairid nó naisc thógála, fanann OM3 agus OM4 snáithín ilmhód péireáilte le snáthoptaice ranga SR praiticiúil agus éifeachtach ó thaobh costais. Maidir le cnámh droma an champais, teileachumarsáid, FTTH agus aon imscaradh ina bhfuiltear ag súil le huasghráduithe luais sa todhchaí, is é snáithín mód aonair OS2 an rogha fadtéarmach is láidre.
Roimh cheannachcáblaí paiste snáithíní, cáblaí trunk nó transceivers, deimhnigh an t-achar bealaigh iarbhír, luas riachtanach, caighdeán transceiver, cineál cónascaire agus grád snáithín le chéile. Ansin ríomh an nascbhuiséad. Is é an próiseas sin - nach sonraíocht amháin - é a chinntíonn líonra cobhsaí, uasghrádaithe{-réidh.
