Sonraíochtaí Teicniúla – Cábla Paiste Snáithín Déphléacsacha LC go FC OM3
| Paraiméadar | Sonraíocht | Paraiméadar | Sonraíocht |
|---|---|---|---|
| Cineál nascóirí | LC UPC go FC UPC | Cineál Snáithín | OM3 Ilmhód 50/125μm |
| Grád Snáithín | Léasair-Optimized 50μm | Tonnfhad | 850nm / 1300nm |
| Caillteanas Ionsáigh | Níos lú ná nó cothrom le 0.3dB (0.2dB tipiciúla) | Caillteanas Tuairisceán | Níos mó ná nó cothrom le 20dB |
| Líon Snáithíní | Déphléacsacha (2 shnáithín) | Trastomhas Cábla | 2.0mm daingean-Maolaithe |
| Seaicéad Cábla | LSZH (Hailaigine Íseal Deataigh náid) | Dath Jacket | Aqua (Caighdeán OM3) |
| uas. Ráta Sonraí | 10Gbps @ 300m | Ábhar Ferrule | Beachtas Zirconia Ceirmeach |
| Min. Ga Bend | 30mm (Luchtaithe) / 15mm (Díluchtaithe) | Neart Teanntachta | Níos mó ná nó cothrom le 100N |
| Teocht Oibriúcháin. | -20 céim go dtí +70 céim | Teocht Stórála. | -40 céim go dtí +80 céim |
| Faid Ar Fáil | 1m, 2m, 3m, 5m, 10m, Saincheaptha | Comhlíonadh | RoHS, CE, ISO 11801 |

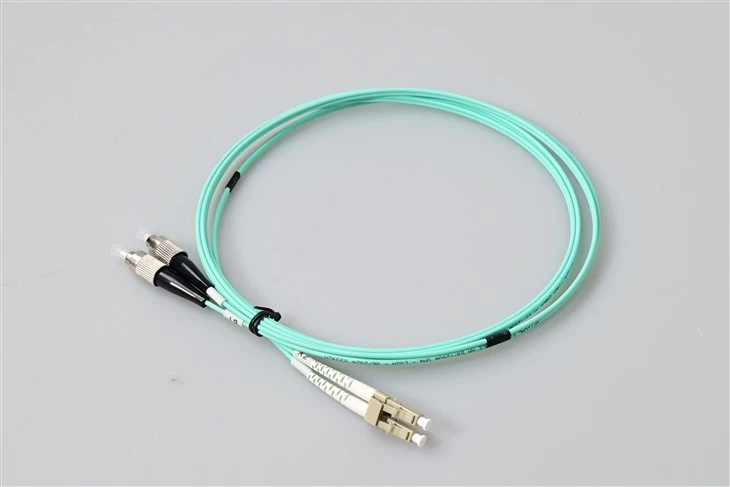

Cad is Cábla Paiste Dúphléacsacha Ilmhód LC go FC OM3 ann?
Tá anCábla paiste déphléacsacha ilmhód LC go FC OM3Is geansaí snáthoptaice hibrideach é atá deartha go sonrach le haghaidh feistí idirnasctha le comhéadain éagsúla cónascaire. Le cónascaire LC UPC ar cheann amháin agus cónascaire FC UPC ar an taobh eile, cuireann an cábla seo ar chumas cumarsáid gan uaim idir trealamh líonra nua-aimseartha ina bhfuil calafoirt LC agus córais oidhreachta atá feistithe le comhéadain FC.
Murab ionann agus cordaí paiste caighdeánacha LC-LC nó FC-FC a nascann nascóirí comhionanna, feidhmíonn an cábla hibrideach LC-FC seo ról ríthábhachtach i dtimpeallachtaí bonneagair snáithíní measctha. Is minic go n-oibríonn ionaid sonraí agus áiseanna teileachumarsáide trealamh ó na glúnta éagsúla-go hiondúil úsáideann lasca agus trasghlacadóirí níos nuaí nascóirí LC dlúth le haghaidh dlús poirt níos airde, agus d’fhéadfadh uirlisí tástála níos sine, córais DWDM, agus trealamh teileachumarsáide de ghrád iompróra bheith fós ag brath ar nascóirí snáithithe FC láidre.
Cén Fáth Roghnaigh an LC Hibrideach seo-FC Ilmhóid Snáithín Geansaí?
Rinne an léasair OM3-uasmhéadú ar chroíshnáithín 50/125μmtacaíonn sé le tarchur 10 Gigabit Ethernet suas le 300 méadar ag tonnfhad 850nm, rud a fhágann go bhfuil sé oiriúnach chun naisc chnámh droma a thógáil laistigh agus-naisc lárionad sonraí gearra. Comhlíonann an seaicéad LSZH aqua-daite ceanglais sábháilteachta dóiteáin maidir le suiteáil laistigh, a scaoileann deataigh íosta agus gan aon gháis tocsaineacha halaigine i gcás dóiteáin-riachtanach do sheomraí freastalaí agus do thráidirí cábla iata.
Déantar tástáil optúil 100% ar gach cábla roimh an loingsiú. Soláthraíonn na ferrules ceirmeacha zirconia snasta cruinneas ar an dá chríoch LC agus FC comhsheasmhachcaillteanas isteachfaoi bhun 0.3dB, ag cinntiú sláine comhartha iontaofa ar fud do líonra snáithíní.
Ceanglóir LC vs. Ceanglóir FC: An Difríocht Chomhéadain a Thuiscint
Tá anÚsáideann LC (Lucent Connector) ferrule dlúth 1.25mm le meicníocht latching bhrú-, ag ligean imlonnaithe ard-dlúis dhá oiread an chomhairimh phoirt i gcomparáid le nascóirí SC sa spás painéil céanna. Tá sé anois ar an comhéadan ceannasach dotrasghlacadóirí SFP/SFP+agus lasca líonra nua-aimseartha.
Tá anGnéithe FC (Ferrule Connector) ferrule 2.5mm le scriú snáithithe-ar chúpláil. Cé nach bhfuil sé chomh coitianta i suiteálacha nua, tá nascóirí FC fós le feiceáil i dtrealamh tomhais beachtas, ionstraimí tástála optúla, agus bonneagar teileachumarsáide níos sine mar gheall ar a nasc meicniúil slán agus a fhriotaíocht ar chreathadh.
Cuireann an cábla paiste LC go FC seo deireadh leis an ngá atá le hoiriúnóirí breise nó modúil chomhshó nuair a bhíonn an dá chineál comhéadan seo á nascadh, ag simpliú bainistíocht cábla agus ag laghdú pointí teip féideartha i do líonra.
Feidhmchláir – Cáblaí LC go FC OM3 Duplex Excel
Tá an cábla paiste hibrideach déphléacsach LC UPC seo le FC UPC OM3 tógtha chun críche-do jab amháin is gnách nach n-éireoidh go maith le geansaithe LC: ag nascadh lasca foirceanta LC nua-aimseartha, trasghlacadóirí, agus painéil paiste le FC -géar tástála críochnaithe, trealamh craolta, agus réamh-suráil ar na caibinéid LC - Cosa 90 céim a éilíonn tráidirí cáblaithe struchtúrtha. Is é an meascán de fhoirceannadh cónascaire measctha-agus snáithín neamhíogair lúb G657A1 a scarann an geansaí seo ó ghnáthshreang paiste LC-FC.
Trealamh FC Oidhreacht → Uasghrádú Líonra LC Nua-Aimseartha
Taobh istigh d’oifigí lárnacha teileachumarsáide níos sine agus-seomraí rialaithe na máistrí craolacháin, tá deireadh fós le painéil iontrála snáithíní atá ann cheana ar cheannteidil FC. Ligeann an cábla LC neamhíogair claonta-FC OM3} duit aistriú nua LC SFP+ a thógáil go díreach isteach san oidhreacht FC ODF sin gan an cábla páirce isteach a athfhoirceannadh - ag caomhnú capex agus ag seachaint briseadh seirbhíse.
Geansaithe Lab Tástála & Tomhais
OTDRanna, foinsí solais optúla, agus -méadair cumhachta grád tagartha ó EXFO, JDSU, Yokogawa, agus Anritsu is minice a sheolann siad le mórchinn FC/PC, agus úsáideann an gléas atá á thástáil LC. Is é geansaí déphléacsacha 50/125 OM3 LC-FC an cábla caighdeánach oiriúnaitheora saotharlainne a úsáidtear chun an dá chomhéadan sin a dhroicheadú le linn deimhniú naisc ilmhóid 10G.
Ródú daingean-Ga i dTráidirí Cábla & Cora Cúinne
Coinníonn snáithín G657A1 caillteanas macrobend faoi bhun 0.1 dB ag ga 10 mm, i gcomparáid le thart ar 1-2 dB le haghaidh snáithín oidhreachta G652D ag an gcromán céanna. Tá sé sin tábhachtach maidir le cáblaí struchtúrtha: is féidir an luaidhe paiste G657A1 LC-FC OM3 2.0mm a chur taobh istigh de bhainisteoirí cothrománacha 1U, timpeall cuaillí cúinne, agus trí thráidirí cábla slotáilte gan an pionós claonta a sháródh buiséad corrlaigh 10G.
Cnámh droma Ilmhód 10G laistigh le-Sainordú Sábháilteachta Dóiteáin
Ní scaoileann seaicéid LSZH beagnach aon deatach halaiginithe nuair a dhóitear iad, agus is é sin an fáth a bhfuil IEC 60332-1, EN 50575 Cca, agus IEC 60754 scríofa timpeall orthu. Is é an lasairmhoilliú LSZH LC go corda FC OM3 an tsonraíocht cheart le haghaidh ospidéil, stáisiúin meitreo faoi thalamh, ionaid sonraí, agus ardaitheoirí oifigí ina gcuirtear teorainneacha tocsaineachta deataigh i bhfeidhm.
Cinn Cinn CATV agus Tarchur Craolacháin
Coinníonn glacadóirí ceannteidil CATV níos sine agus SDI-thar-sínitheoirí snáithíní scriú-ar chónaisc FC toisc go maireann an cúpláil snáithithe ar chreathadh níos fearr ná an LC a bhrú{3}}tarraingt. Iompraíonn an téad paiste ilmhóid LC-FC 10G an comhartha ó chomhbhailitheoir snáithíní foirceanta LC nua-aimseartha go dtí an calafort FC oidhreachta íogair sin ó chreathadh.
FTTX Cros Oifig Lárnach{0}Ceanglaíonn sé
Is minic a nochtann ODFanna aicme iompróra FC/PC ar thaobh na líne agus LC ar thaobh an trealaimh. Tá oidhreacht-FC-do-chábla comhshó LC le croí G657A1 mar an tsócmhainn trasnasctha réamhshocraithe-cheannaithe ar an mórchóir do gach cuan comhiomlánaithe PON nua.
Orduithe Bulcsholáthraí do Thógálaithe Painéil & Chomhtháthaitheoirí
Sonraíonn comhtháthóirí córais a thógann painéil paiste sreangaithe an LC do mhonaróir cábla déphléacsach FC OM3 de réir feidhmíochta ga lúbtha agus teastais LSZH - seachas praghas aonaid amháin. Is é an mórordú MOQ ná 100 píosa in aghaidh an fhad-SKU, agus tacaítear leis an gcomhdhlúthú fad measctha ar an PO céanna.
Ceisteanna Coitianta - LC go FC OM3 Cábla Paiste Snáithín
C1: Cén fáth a roghnaíonn tú cábla paiste hibrideach LC LC-go-FC OM3 in ionad dhá gheansaí LC-LC agus FC-FC ar leith?
A: Baineann geansaí hibrideach péire cúplála amháin as an gcosán optúil, rud a shábhálann thart ar 0.3 dB de chaillteanas ionsáite agus pointe isteach amháin salachar a d’fhéadfadh a bheith ann. Ar bhuiséad do naisc ilmhód 10G teann tá sé seo tábhachtach - agus is é sin an fáth gur fearr cábla hibrideach LC UPC go FC UPC OM3 ná slabhra de dhá gheansaí agus cuibheoir LC-FC.
C2: Cad a dhéanann G657A1 snáithín neamhíogair lúbadh iarbhír ag ga lúb 10 mm?
A: Cailleann snáithín caighdeánach G652D thart ar 1–2 dB in aghaidh an cas nuair a lúbtar é go 10 mm. Coinníonn snáithín G657A1 an caillteanas sin faoi bhun 0.1 dB. I dtéarmaí praiticiúla, is féidir an luaidhe paiste G657A1 LC-FC OM3 2.0mm a chur timpeall cuaille cúinne nó taobh istigh de mhéar cábla gan díghrádú comhartha intomhaiste - rud nach féidir le tógáil snáithín níos sine a dhéanamh.
C3: An bhfuil an seaicéad LSZH 2.0 mm rátáil le haghaidh suiteálacha plenum nó riser?
A: Is é LSZH an rátáil halaigine íseal Eorpach agus idirnáisiúnta (IEC 60332-1/EN 50575 Cca). Glactar leis le haghaidh rití ginearálta tráidire laistigh, riser agus cábla{-ach NACH bhfuil sé comhionann leis an rátáil iomlán Meiriceánach OFNP. Má theastaíonn OFNP go sonrach ó do thionscadal faoi NEC, iarr ar an leagan seaicéadáilte OFNP den gheansaí déphléacsacha LC-FC OM3 seo.
C4: An dtacóidh an cábla paiste LC UPC seo go FC UPC OM3 le 10G Ethernet ag an teacht iomlán ilmhód 300 m?
A: Tá. Tá OM{1}}/125 léasair-snáithín optamaithe rátáilte do 10GBASE-SR suas go 300 m. Toisc gur lú ná nó cothrom le 0.3 dB caillteanas ionsáite ar an gcorda ilmhód LC seo-Fágann corda ilmhód FC 10G corrlach cuimsithí ag an bpéire cónascaire, is féidir an raon iomlán 300 m a bhaint amach - ar choinníoll go bhfuil an nasc anuas OM3 nó níos fearr freisin.
C5: Cén fáth a sonraigh OM3 thar OM1 nó OM2 le haghaidh tógáil ilmhód nua?
A: uasmhéadaíonn OM1 (62.5/125) ag 33 m le haghaidh 10GBASE-SR; Ní shroicheann OM2 (50/125) ach 82 m ag 10G. Síneann OM3 sin go 300 m. Maidir le haon suiteáil nua 10G-in ann, is é geansaí déphléacsacha 50/125 OM3 LC-FC an tsonraíocht íosta a dheimhníonn an nasc amach anseo-. Más féidir do thionscadal a scála níos déanaí go 40G nó 100G, féach ar ár n-comparáid feidhmíochta snáithíní multimode OM3 vs OM4 mionsonraithea chinneadh cé acu is fiú uasghrádú go OM4 ag am suiteála.
C6: An féidir an snas UPC ar an gcábla seo a mhalartú go APC ar ordú mórchóir?
A: Is -rogha monarchan é UPC vs APC agus ní féidir é a thiontú sa réimse. Ar orduithe mórchóir déanaimid leaganacha LC APC / FC APC a tháirgeadh mar SKUanna ar leithligh - ach tabhair faoi deara go bhfuil aghaidheanna foirceann APC glas-códaithe tosaithe agus go n-úsáidtear go hiondúil in PON/FTTH singlemode, ní OM3 multimode. Maidir le naisc ilmhód 10G, is é LC UPC go FC UPC an péireáil cheart snasna. Le miondealú iomlán a fháil ar an difríocht atá idir geoiméadracht aghaidheanna PC, UPC agus APC ó thaobh feidhmíochta caillteanais aischuir, féach ar árcónascaire snáithín treoir cineál snas a chlúdaíonn PC vs UPC vs sonraíochtaí APC.
C7: Cad é an MOQ mórchóir agus an t-am seachadta tipiciúil le haghaidh ordú soláthróra déphléacsacha LC-FC OM3?
A: Is é MOQ 100 píosa in aghaidh an fhad-SKU le haghaidh cumraíochtaí stoic. Is é an t-am luaidhe ná 3–5 lá oibre do chomhthionóil chaighdeánacha uisce LSZH 2.0 mm, agus 7–12 lá oibre le haghaidh seaicéad mórdhíola saincheaptha nó saincheaptha{-fad LC mórdhíola chuig baisceanna corda paiste FC OM3. Luaitear coimeádáin de 5,000+ phíosa in aghaidh an tionscadail.
C8: Conas ba chóir na aghaidheanna deiridh LC UPC agus FC UPC a ghlanadh sula gcuirtear isteach iad?
A: Bain úsáid as -glantóir snáithíní de chineál ríl ar an dá cheann roimh gach cúplála. Le haghaidh iniúchta allamuigh, fíoraíonn scóip snáithín físeáin 200× / 400× an deireadh-aghaidh i gcoinne IEC 61300-3-35 critéar pas/teip. deannach-tá sé éigeantach cábla FC OM3 neamhíogair a theorannú idir úsáidí - is é salachar an chúis aonair is mó le teip corrlaigh naisc ar thionól hibrideach.
C9: An dtagann an zirconia ferrule Grád A le tuarascáil tástála mhonarcha?
A: Tá. Déantar gach aonad 100% trasnamhéadair-a thomhas le haghaidh fritháireamh apex, ga cuaire, agus foghearrtha snáithíní, agus ionsáite-caillteanas/aischur-tástáil ar chaillteanas ag 1310 nm agus 1550 nm. Tá tuarascálacha tástála uimhrithe sraitheacha aonair ar fáil ar orduithe mórdhíola LC déphléacsacha FC OM3 gan aon táille bhreise.
C10: An féidir fad an chábla a shaincheapadh do thionscadal ar leith?
A: Déantar faid saincheaptha ó 0.5 m suas go 300 m a ordú. Le haghaidh orduithe mórchóir a mheascann faid (0.5 m, 1 m, 2 m, 3 m, 5 m, 10 m, 20 m) ar an PO céanna, is féidir leis an soláthróir cábla paiste déphléacsacha LC UPC go FC UPC OM3 gach gearradh a chomhdhlúthú i loingsiú amháin chun lasta a laghdú.
C11: An bhfuil an cábla seo oiriúnach d'úsáid dhíreach adhlactha lasmuigh?
A: Níl. Tá an tógáil maolánach 2.0 mm daingean LSZH deartha le haghaidh feidhmeanna laistigh / laistigh-tógála. Le haghaidh ritheanna adhlactha díreacha lasmuigh, teastaíonn cábla líonta armúrtha nó glóthacha a chríochnaítear ar ODF, agus tá an geansaí laistigh seo plugáilte isteach i taobh paiste an ODF.
C12: Cad iad na teorainneacha timpeallachta oibriúcháin ba cheart dom a urramú?
A: Tá teocht oibriúcháin −20 céim go dtí +70 céim , stóráil -40 céim go +80 céim . Clúdaíonn sé sin sonraí laistigh-lár, seomra teileachumarsáide, agus timpeallachtaí craolta coinníollaithe. Le haghaidh scáthláin lasmuigh neamhthéite níos fuaire, sonraigh an t-athróg tionscail-teochta in ionad an chábla paiste LC-FC OM3 LSZH seo.
