Réamhrá Táirge

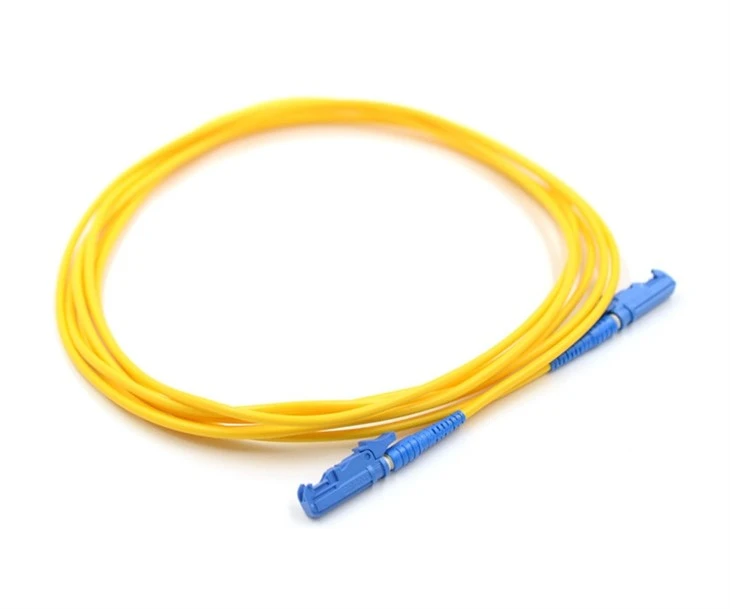

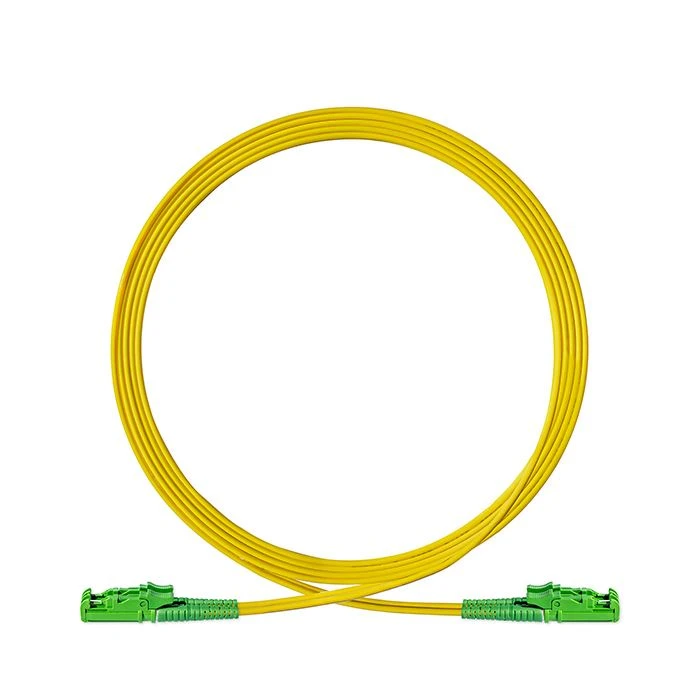

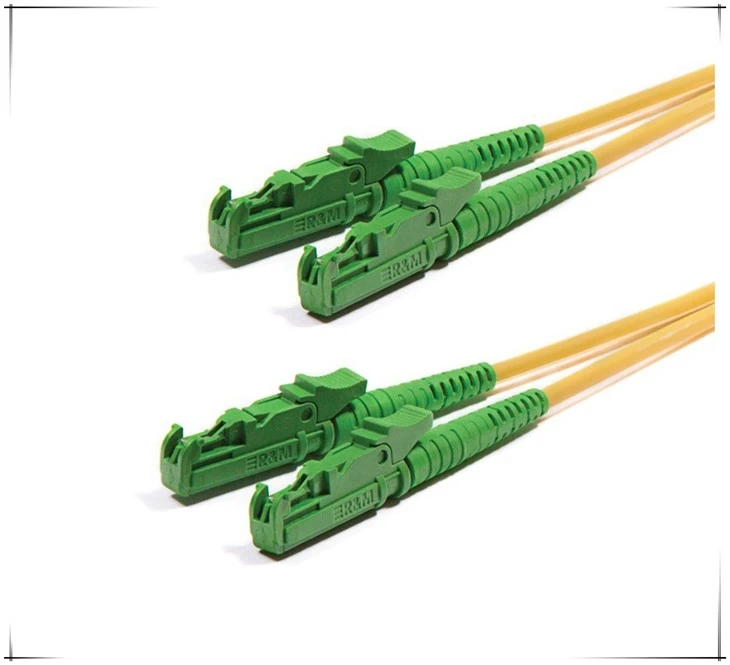

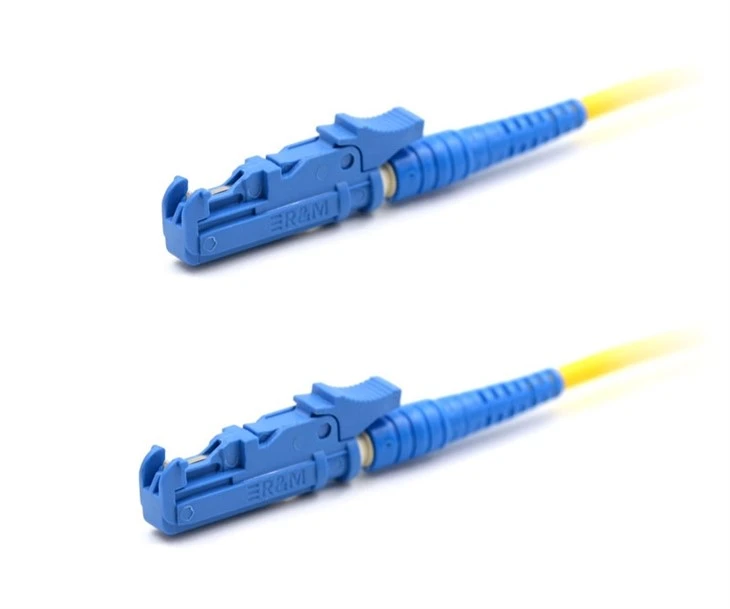

Snáithín snáthoptaice E2000geansaí mar thoradhIs cábla snáithíní optúla gairid é a bhfuil nascóirí ar an dá cheann aige. Úsáidtear an cábla seo chun dhá ghiuirléid nó páirteanna líonra a nascadh, mar shampla ródaire agus lasc nó painéal paiste agus trasghlacadóir. Tagann na cordaí paiste i faid éagsúla agus i gcineálacha snáithíní éagsúla, mar shampla snáithín aonmhód nó snáithín ilmhód, agus is féidir leis na nascóirí a bheith de chineálacha éagsúla, lena n-áirítear SC, ST, LC, agus MTP / MPO. Trí na cordaí seo a úsáid, is féidir naisc idir comhpháirteanna líonra a bhunú agus a bhaint go tapa agus gan gá le cáblaí casta.

Sonraíocht

Ceanglóir A	E2000	Ceanglóir B	E2000
Mód Snáithín	9/125 μm	Líon Snáithíní	Simplex
Grád Snáithín	G.652D/G.657A2	Ga Bend Íosta	30 mm
Cineál Polainnis	UPC/APC	Trastomhas Cábla	2.0MM
Seaicéad Cábla	PVC/LSZH	Dath Jacket	Buí
Tonnfhad	1310 nm/1550 nm	Marthanacht	>1000 uair
Caillteanas Ionsáigh	Níos lú ná nó cothrom le 0.25 dB	Idirmhalartaitheacht	Níos lú ná nó cothrom le 0.2 dB
Caillteanas Tuairisceán	Níos mó ná nó cothrom le 55 dB	Creathadh	Níos lú ná nó cothrom le 0.2 dB
Teocht Oibriúcháin	-40~85 céim	Teocht Stórála	-40~85 céim

Gné

Cur isteach íseal agus caillteanas ar ais:Tá cur isteach íseal agus caillteanas fillte íseal ag cordaí paiste snáthoptaice, rud a chiallaíonn go bhfuil siad an-éifeachtach maidir le sonraí a tharchur thar achair fhada le torann íosta agus maolú comhartha.

bandaleithead ard:Tá cumais ard bandaleithead ag cordaí paiste snáthoptaice, rud a fhágann go bhfuil siad iontach d'iarratais tarchurtha sonraí ardluais a éilíonn cumas mór le haghaidh aistriú sonraí.

Raon leathan feidhmchlár:Úsáidtear cordaí paiste snáthoptaice i raon leathan iarratas, mar shampla ionaid sonraí, teileachumarsáid, trealamh leighis, míleata agus aeraspáis, agus uathoibriú tionsclaíoch.

Solúbthacht:Tá cordaí paiste snáthoptaice an-solúbtha, rud a chiallaíonn gur féidir iad a shuiteáil go héasca i spásanna daingean nuair nach mbeadh cáblaí copair traidisiúnta oiriúnach.

Marthanacht:Tá cordaí paiste snáthoptaice thar a bheith buan agus is féidir leo oibriú i dtimpeallachtaí crua, lena n-áirítear teocht ard, taise agus nochtadh do cheimiceáin.

Suiteáil éasca:Tá na cónaisc ar cordaí paiste snáthoptaice plug-and-imirt, rud a chiallaíonn gur féidir iad a nascadh go héasca le gléasanna eile gan aon ghá le haon uirlisí nó trealamh speisialta.

Éifeachtach ó thaobh costais:Tá cordaí paiste snáthoptaice éifeachtach ó thaobh costais agus cuireann siad costas iomlán úinéireachta níos ísle i gcomparáid le cáblaí copair, go háirithe thar achair fhada.

Iarratas

CATV, trealamh tástála meitreo;
Líonraí teileachumarsáide;
Líonraí ceantair áitiúil (LAN);
Líonraí achair fhairsing (WAN);
Suiteálacha áitribh;
Líonraí próiseála sonraí;
Foirceannadh gléas gníomhach míleata agus físe.

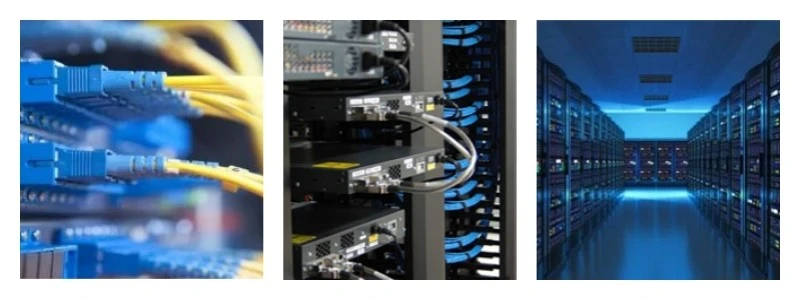

FTTX

Rialú Cáilíochta

Cúig Thástáil chun Cáilíocht Corda Paiste Snáithín a Chinntiú

Bíonn tionchar ag caighdeán na cordaí paiste snáithíní ar an nasc snáthoptaice ar fad. Ní mór tástáil dhian a dhéanamh ar gach téad paiste snáithín sula bhfágann tú an mhonarcha. Mar sin, cad iad na tástálacha a dhéanfaidh monaróir corda paiste snáithín chun ardchaighdeán cordaí paiste a chinntiú?

D'fhonn cáilíocht na cordaí paiste optúla a áirithiú, déantar na cúig chineál tástála iniúchta seo a leanas go ginearálta sula bhfágann siad an mhonarcha.

Caillteanas isteach corda paiste snáithín / braite caillteanais ar ais

Is príomhpharaiméadair iad caillteanas ionsáite agus caillteanais tuairisceáin a théann i bhfeidhm ar cordaí paiste optúla. Sonraíonn an caighdeán TIA go soiléir gurb é 0.75dB (is é sin, an t-uasluach inghlactha) an t-uaschaillteanas isteach don chorda paiste optúil.

I gcás an chuid is mó de na cáblaí paiste snáithíní ar an margadh, is é an raon gnáth-chaillteanais ionsáite ná {{0}}.3dB agus 0.5dB, agus tá raon an chaillteanais ionsáite íseal idir {{6 }}.15dB agus 0.2dB. Cuirtear luachanna caillteanais tuairisceáin in iúl i dB agus bíonn siad diúltach de ghnáth, mar sin is fearr luachanna níos airde, agus raon sonraíochtaí tipiciúla ó -15 go -60 dB.

De réir caighdeáin tionscail, ba cheart go mbeadh caillteanas tuairisceáin chónaisc snáthoptaice snasta Ultra PC níos mó ná 50dB, agus is gnách go bhfuil caillteanas snas bevel ar ais níos mó ná 60dB. Ba chóir go mbeadh cineál PC níos mó ná 40dB. Maidir le snáithín ilmhóid, tá gnáthluachanna RL idir 20 agus 40 dB.

Is iad táscairí na geansaithe ginearálta iompróra-grád ná go bhfuil an caillteanas isteach níos lú ná 0.3dB, agus go bhfuil an caillteanas tuairisceáin níos mó ná 45dB.

Cigireacht aghaidh deireadh corda paiste snáithín

Bíonn tionchar díreach ag glanadh aghaidh deiridh an chónascaire snáithíní optúla ar a fheidhmíocht. Mar shampla, beidh scratches, claiseanna, scoilteanna, truailliú deannaigh, etc ar aghaidh deiridh an snáithíní optúla ina chúis le caillteanas an chomhartha nasc, rud a fhágann go gcuirfear isteach go dona agus caillteanais ar ais.

Cigireacht trasnamhéadair 3D corda paiste snáithín

Is éard atá i gceist le tástáil interferometer 3D den chuid is mó ná céimseata an aghaidh deireadh snáithíní a thástáil, agus cuimsíonn na paraiméadair ga cuaire, fritháireamh rinn, airde snáithín agus mar sin de. Ní mór aghaidh deiridh an chorda paiste snáithín a mheilt isteach i dromchla sféarúil, ach ní féidir leis na táirgí a mhonaraítear leis an bpróiseas táirgthe iarbhír a bheith foirfe.

Cad iad na luachanna cuí don gha cuaire, fhritháireamh rinn, agus airde snáithíní?

Dá bhrí sin, tá an cruth aghaidh deiridh sonraithe sa chaighdeán teicniúil, a chuimsíonn ga cuaire ROC, fritháireamh rinn agus airde snáithín.

De réir caighdeáin theicniúla na heagraíochta IEC, is é luach tagartha gha cuaire ROC ná go bhfuil an cónascaire cineál PC 10 ~ 25mm, agus is é 5 ~ 15mm an cónascaire cineál APC. Tagraíonn fritháireamh vertex don fhritháireamh idir rinn an dromchla cuartha agus an ais snáithín. Má tá an fhritháireamh rinn ró-mhór, tá dífhoirmiúchán an aghaidh deiridh go leor chun teagmháil fhisiciúil idir na snáithíní a chur faoi deara. Dá bhrí sin, éilíonn an caighdeán teicniúil fritháireamh vertex an gheansaí snáithín Níos lú ná nó cothrom le 50μm.

Tagraíonn airde snáithín d'airde an aghaidh deireadh snáithín i gcoibhneas leis an aghaidh deireadh ferrule. D'fhéadfadh aghaidh deireadh an tsnáithín a bheith os cionn an aghaidh deiridh ferrule, nó d'fhéadfadh sé a bheith cuasaithe faoi bhun an aghaidh deiridh ferrule. Is é -250~+250nm an raon airde snáithíní optúla atá sonraithe sa chaighdeán teicniúil.

Tástáil feidhmíochta meicniúil corda paiste snáithín

Mar shampla, tástáil tarraingt, tástáil corda paiste optúla faoi fhórsa tarraingthe sonraithe chun maolú snáithíní agus fachtóir sábháilteachta brú fadaithe snáithíní a fhíorú.
